Характеристики

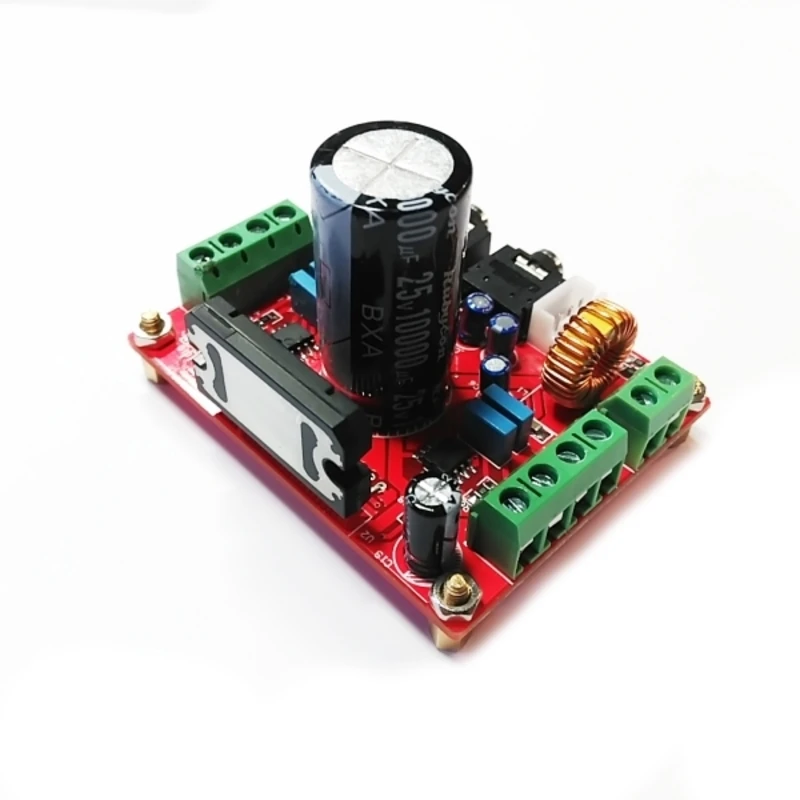

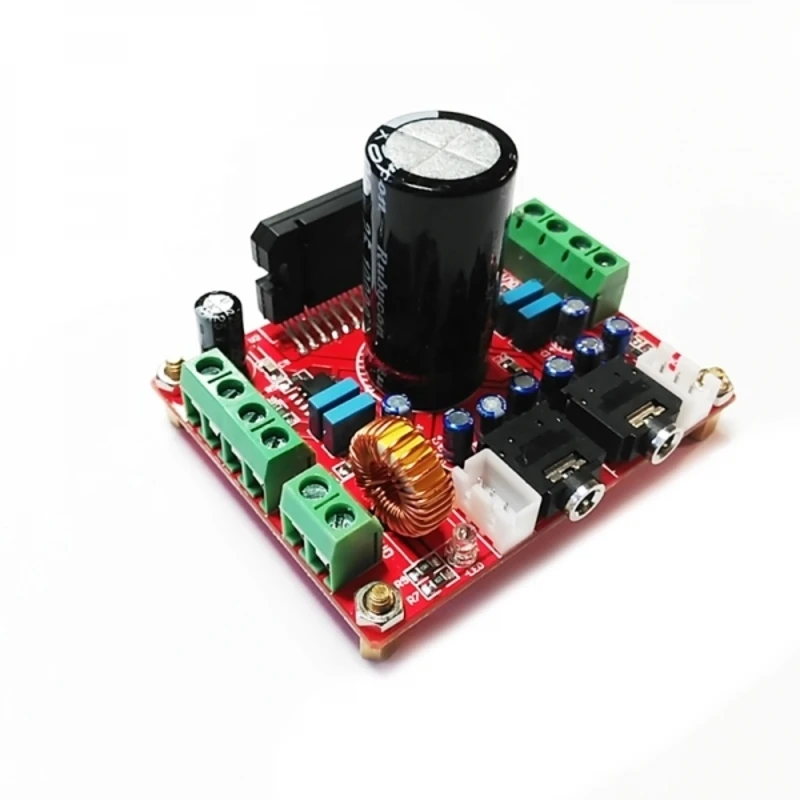

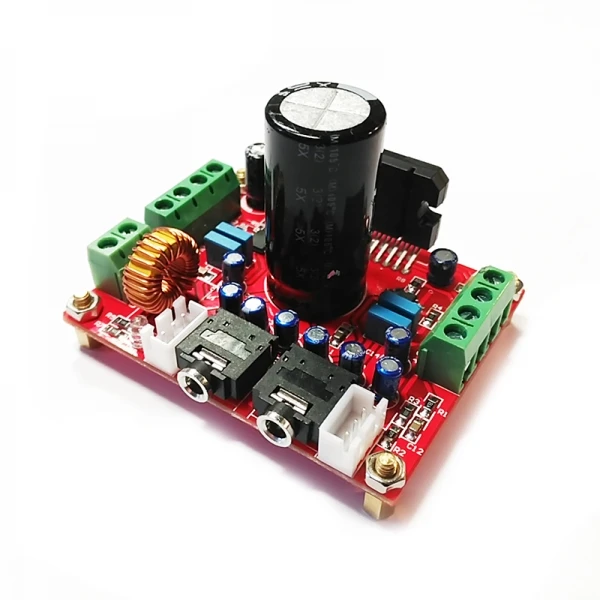

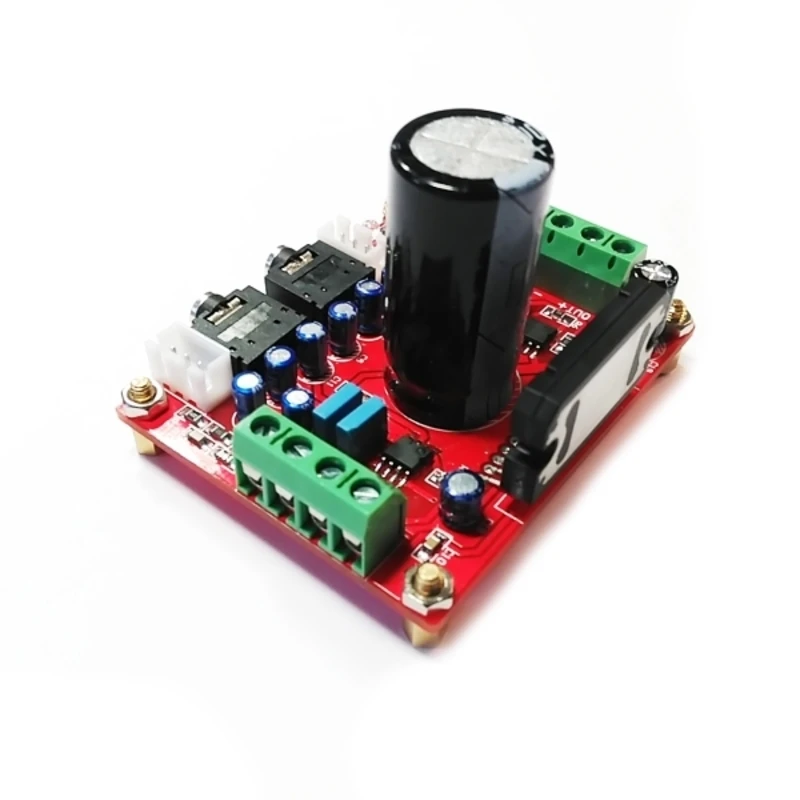

Усилитель НЧ 4х80 Вт (TDA7850). BM2043M Мастер Кит | Безопасность и защита
История изменения цены
*Текущая стоимость 2 210,00 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-16-2026 | 2630.74 руб. | 2762.95 руб. | 2696 руб. |
| Mar-16-2026 | 2608.41 руб. | 2738.86 руб. | 2673 руб. |
| Feb-16-2026 | 2188.57 руб. | 2297.70 руб. | 2242.5 руб. |
| Jan-16-2026 | 2564.33 руб. | 2692.33 руб. | 2628 руб. |
| Dec-16-2025 | 2232.39 руб. | 2344.88 руб. | 2288 руб. |
| Nov-16-2025 | 2519.87 руб. | 2645.6 руб. | 2582 руб. |
| Oct-16-2025 | 2497.2 руб. | 2622.44 руб. | 2559.5 руб. |
| Sep-16-2025 | 2475.14 руб. | 2599.52 руб. | 2537 руб. |
| Aug-16-2025 | 2453.77 руб. | 2576.60 руб. | 2514.5 руб. |
Описание товара
Пожалуй, это самый мощный 4-х канальный усилитель, питающийся напряжением 12В. Имеет защиту от короткого замыкания нагрузки и от перегрева кристалла. Идеальное решение для постройки усилителя Hi-Fi класса. УНЧ можно использовать для создания домашнего кинотеатра (полный квадрофонический звук) или для постройки аудиосистемы в автомобиле. Усилитель построен на основе современной микросхемы, которая используется в усилителях автомагнитол таких известных производителей как Sony, Pioneer и т.п. или в HI-FI аппаратуре.
Технические характеристики
Напряжение питания однополярное, В | 6…16, типовое 14 |
Ток в режиме покоя, мА | 200 |
Пиковое значение выходного тока, А | 9 |
Диапазон воспроизводимых частот, Гц | 20…20000 |
Коэффициент нелинейных искажений, % | 1 (max 10) |
Сопротивление нагрузки, Ом | 2-8 (номинальное 4) |
Выходная мощность, Вт | 4х80 на 2 Ом |
Входное сопротивление, кОм | 50 |
Коэффициент усиления Au, дБ | 30 |
Габариты модуля, мм | 65х52х45 |
Вес | 150 |
Инструкции
Особенности
MOSFET транзисторы в драйвере
Защита от превышения температуры корпуса микросхемы
Отличное согласование с акустикой 2 Ом
Hi-Fi класс по соотношению сигнал/шум
Очень низкий выходной шум
Возможность подключения нагрузки с большим индуктивным сопротивлением
Фильтр помех по питанию
Большая емкость по питанию, 10000 мкФ, для компенсации провала напряжения на полной мощности.
Функции
Усиливает речь или музыку в звуковом диапазоне 20…20000 Гц
Режимы работы устройства
Класс АВ
Дополнительная информация
Усилитель имеет в своем составе две микросхемы. Он оснащен встроенным предварительным усилителем, что позволяет использовать в качестве источника линейный сигнал. На базе усилителя можно построить систему 2.0, 2.1 или 4.0 (полный квадроусилитель), поскольку используются 2 раздельных независимых стерео входа (либо дублируем один стерео сигнал
на оба входа, либо подаем на каждый вход свой стерео сигнал и получаем квадро звук). Для подключения к каждому входу можно выбрать либо гнездо Jack 3.5мм, либо разъем. Соответственно, усилитель имеет два раздельных стерео выхода под винтовой разъем. Таким образом, на BM2043M можно построить своими руками как полную квадросистему для домашнего
кинотеатра, так и использовать этот усилитель в автомобиле.
Усилитель может комплектоваться двумя типами микросхем TDA7854 и TDA7850. TDA7854 так же как и TDA7850 отлично согласуется с акустикой 2 Ом, имеет низкий уровень паразитных шумов, высокий показатель соотношения сигнал/шум,
который соответствует классу HI-FI и дает насыщенную звуковую картину. Но отличается от TDA7850 отсутствием защиты от перегрузки и КЗ. По всем остальным характеристикам эти микросхемы полностью идентичны.
Радиатора в комплекте нет. Если вы планируете использовать усилитель на полной мощности долговременно, то необходимо установить либо пассивное, либо активное охлаждение, например,универсальный радиатор с вентилятором 12В SL-01H. BM2043M имеет фильтр по питанию, что особенно актуально при использовании усилителя в автомобиле. Вход питания - клеммы.
Статьи
Комплект поставки
Модуль усилителя - 1 шт. шт.
Инструкция - 1 шт. шт.
Что потребуется для сборки
Отвертка
Экранированный провод
Бокорезы
Подготовка к эксплуатации
Подключите акустику.
Подайте питание 12В на модуль, соблюдая полярность.
Коснитесь пинцетом контактов линейного входа. В динамиках должен быть слышен слабый фон.
Проверка завершена. Приятной эксплуатации.
Условия эксплуатации
-40…+85 град.С
Влажность до 95% без образования конденсата.
Меры предосторожности
Не превышайте максимальное напряжение питания модуля.
Не путайте полярность подключения питания.
Невыполнение данных требования приведет к выходу модуля из строя.
Внимание!
Если необходимо реализовать режим MUTE отключить 22 вывод микросхемы от дорожек. Целостность дорожки восстановите перемычкой, так что бы 22 нога оказалась в воздухе. Теперь к 22 ноге припаяйте постоянный резистор номиналом 47 кОм. В разрыв цепи 47кОм/ 12В установите тумблер. Таким образом вы активируете электронное включение и отключение громкости. Теперь при подключении свободного конца резистора к контакту питания 12В будет происходить электронное вкл/откл громкости.
Для запуска режима ST-BY необходимо отключить 4 вывод микросхемы от дорожек. Целостность дорожки восстановите перемычкой, так что бы 4 нога оказалась в воздухе. Теперь к 4 ноге припаяйте постоянный резистор номиналом 10 кОм.
В разрыв цепи 10кОм/ 12В установите тумблер. Таким образом вы активируете электронное включение и отключение усилителя. Теперь при подключении свободного конца резистора к контакту питания 12В будет происходить электронное включение усилителя.
Вопросы и ответы
- Подскажите пожалуйста как можно организовать режимы standby и mute на усилителе BM2043M. Планируется установка в автомобиль.
Для запуска режима ST-BY необходимо отключить 4 вывод микросхемы от дорожек. Целостность дорожки восстановите перемычкой, так что бы 4 нога оказалась в воздухе. Теперь к 4 ноге припаяйте постоянный резистор номиналом 10 кОм. В разрыв цепи 10кОм/+12В установите тумблер. Таким образом вы активируете электронное включение и отключение усилителя. Теперь при подключении свободного конца резистора к контакту питания
+12В будет происходить электронное включение усилителя. Если необходимо реализовать режим MUTE отключить 22 вывод микросхемы от дорожек. Целостность дорожки восстановите перемычкой, так что бы 22 нога оказалась в воздухе. Теперь к 22 ноге припаяйте постоянный резистор номиналом 47 кОм. В разрыв цепи 47кОм/+12В установите тумблер. Таким образом вы активируете электронное включение и отключение громкости. Теперь при подключении свободного конца резистора к контакту питания +12В будет происходить электронное вкл/откл громкости.

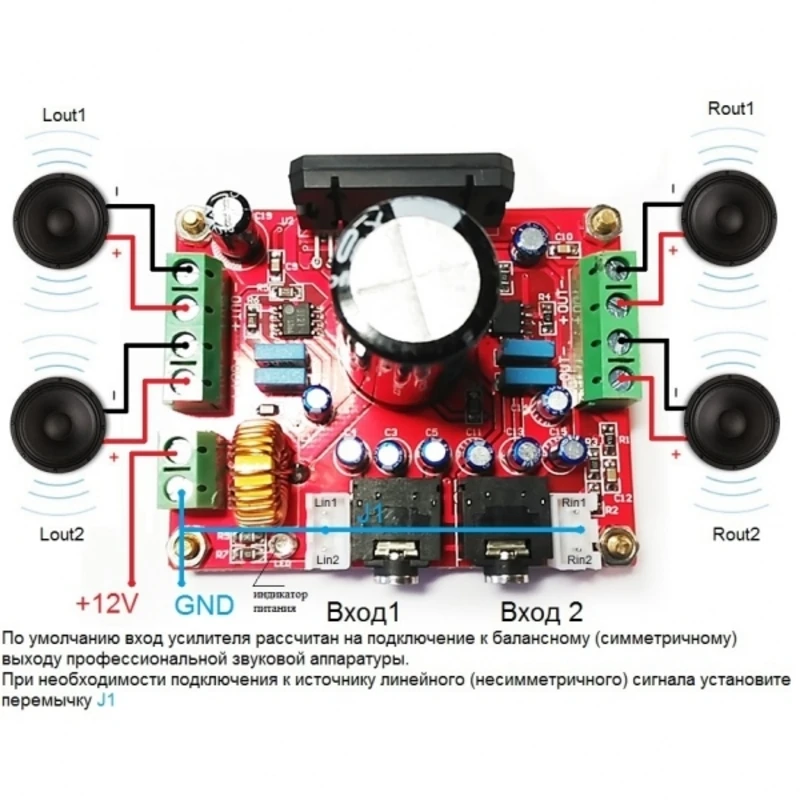

- Добрый день, у вас в инструкции указано нужно добавить перемычку для того чтобы с линейки воспроизводить звук, что за перемычка?
//masterkit.ru/images/sets_scheme/bob/Rele_V/bm2043m_sp.jpg
Перемычка выделена голубым цветом.
