Название модуля: модуль постоянного тока 600 Вт boost

Тип модуля: неизолированный Повышающий Модуль (boost)

Входное напряжение: DC10V-60V

Входной ток: 10 (макс.)

Статический рабочий ток: 10 мА (когда 12 В поднимается до 20 в, чем выше выходное напряжение, тем выше статический ток)

Выходное напряжение: 12-60 в, постоянная регулировка (заводское выходное напряжение этого модуля составляет около 50 в, пожалуйста, подтвердите выходное напряжение, а затем подключите нагрузку.)

Выходной ток: 10A MAX превышает 6A, пожалуйста, усилите теплоотвод (что связано с разницей входного и выходного давления, чем больше разница в давлении, тем меньше выходной ток)

Диапазон постоянного тока: 0,2-10A

Выходная мощность: = входное напряжение * 10A, например: вход 12 В * 10 А = 120 Вт, вход 24 в * 10 А = 240 Вт,

Вход 36 в * 10 А = 1360 Вт, вход 60 в * 10 А = 600 Вт,

Рабочая температура: -40 ~ + 85 градусов (пожалуйста, усилите теплоотвод, когда температура окружающей среды слишком высока)

Рабочая частота: 150 кГц

Эффективность преобразования: 92%-96% (эффективность зависит от входного, выходного напряжения, тока, перепада давления)

Защита обратного подключения на входе: отсутствует (обратите внимание, что положительные и отрицательные не обращены)

Способ установки: 4 отверстия под винт 3 мм

Метод проводки: выход проводки

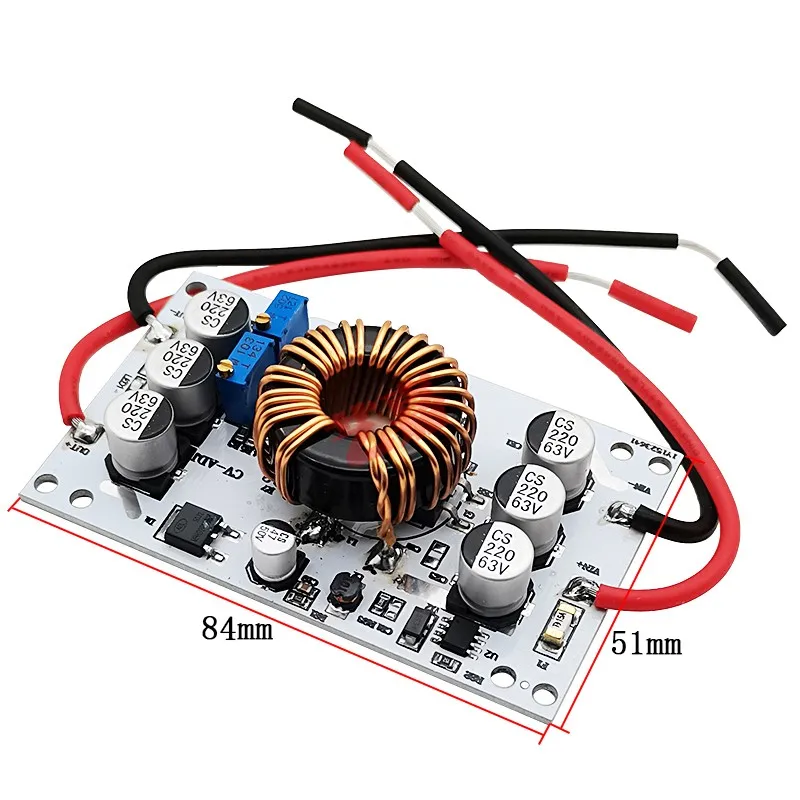

Размер модуля: длина 85 мм Ширина 52 мм Высота 21 мм

Вес модуля: 80 г

Регулирование выходного напряжения:

Настройте потенциометр CV-ADJ в соответствии с вашей батареей светодиодный дом, установите выходное напряжение до нужного вам напряжения. Поверните по часовой стрелке напряжение вниз и против часовой стрелки вверх

Регулирование выходного тока:

Поверните потенциометр на CC-ADJ по часовой стрелке примерно на 20 оборотов, установите выходной ток к минимуму, Подключите светодиодный и настройте потенциометр CC-ADJ на необходимый вам ток. Для зарядки аккумулятора после разрядки аккумулятора Подключите его к выходу и настройте CC-ADJ на необходимый вам ток. (Обязательно используйте разряженную батарею для настройки при зарядке, потому что батарея осталась чем больше мощности, тем меньше зарядный ток.)

Примечание: Пожалуйста, не корректируйте ток путем короткого замыкания, Структура Цепи бустерного модуля не может быть настроена путем короткого замыкания.

Инструкция по применению:

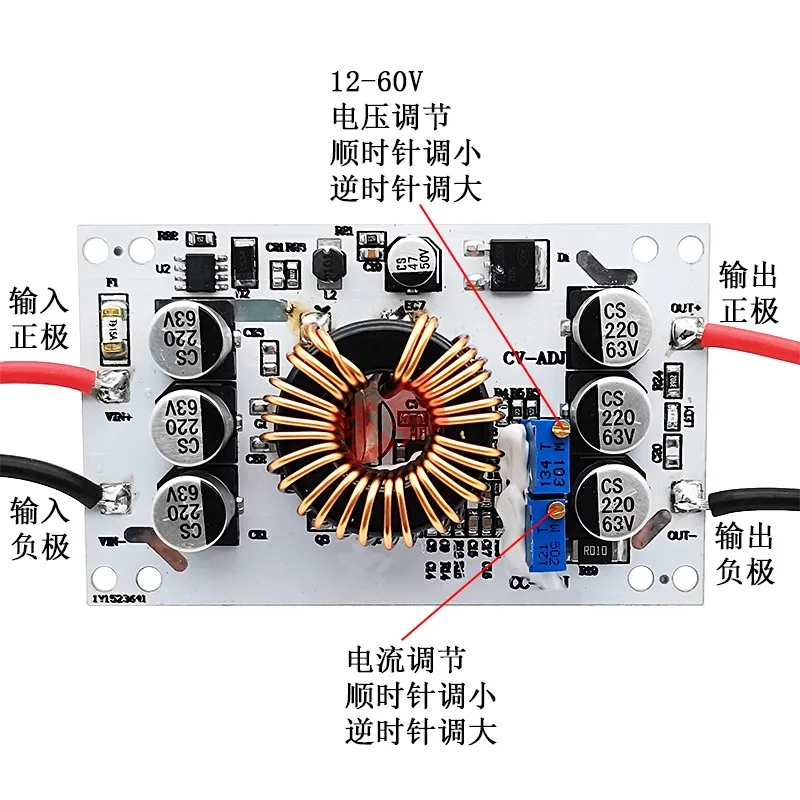

1. VIN +-это положительный входной источник питания, VIN-это отрицательный входной источник питания,

2. OUT +-это положительный полюс выходной мощности, OUT-это отрицательный полюс выходной мощности,

3. Диапазон регулировки постоянного напряжения: DC12-60V (Настройте по часовой стрелке для уменьшения, против часовой стрелки для увеличения),

4. Регулируемый диапазон постоянного тока: 0.2A-10A (Настройте по часовой стрелке на уменьшение, против часовой стрелки для увеличения),

5. Когда входной ток превышает 6А, необходимо усилить теплоотвод (алюминиевая подложка крепится к плоской металлической части),

7. Входное напряжение не может быть ниже 10 в или более 60 в,

8. Максимальный входной ток не может превышать 10 А, а мощность не может превышать 600 Вт.

9. При использовании входное напряжение должно быть ниже выходного напряжения более чем на 2 В.

10. Перед подключением нагрузки Отрегулируйте необходимое напряжение и ток при отсутствии нагрузки (Напряжение холостого хода следует увеличить на 3-5 в при постоянном токе),

11. При использовании импульсного источника питания или другого вторичного источника питания убедитесь, что источник питания должен быть более чем вдвое больше, чем блок питания модуля,

Меры предосторожности:

1. Вход и выход не могут быть отменены,

2. Входное напряжение не должно быть ниже 10 в. Если Входное напряжение слишком низкое, источник питания будет поврежден.

3. Входное, выходное напряжение и ток не должны превышать максимальное значение во время работы во избежание повреждения источника питания.

4. Обратите внимание на вентиляцию и теплоотведение при работе при полной нагрузке в течение длительного времени, чтобы продлить срок службы данного блока питания.

5. Обратите внимание на пыль и влагу.

Диапазон применения:

1. Сделай Сам Регулируемый источник питания, вход составляет 12 в, а выход может быть отрегулирован от 12-50 В.

2. Источник питания для вашего электронного оборудования, вы можете установить выходное значение в соответствии с напряжением вашей системы.

3. В качестве автомобильного источника питания питайте ваш ноутбук, КПК или различные цифровые продукты.

4. Сделай Сам Мощный Мобильный блок питания для ноутбука: оснащен литиевым аккумулятором большой емкости 12 В, чтобы ваши книги можно было освещать, куда бы вы ни отправились.

5. Стабилизация напряжения солнечной панели.

6. Зарядите аккумулятор, литиевый аккумулятор и т. д.

7. Управляйте мощными светодиодными фонарями.
