Руководство пользователя фильтра CAN для BMW

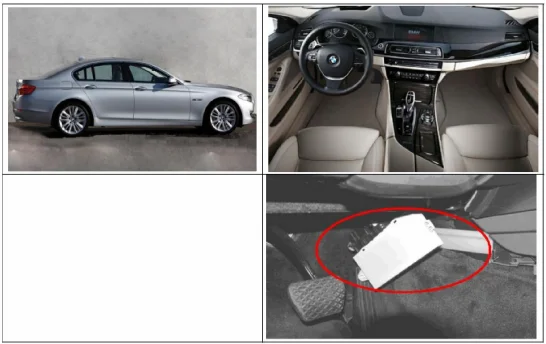

1, BMW 5er F10 cas4снимите CAS с автомобиля на стороне водителя

Рис. 1

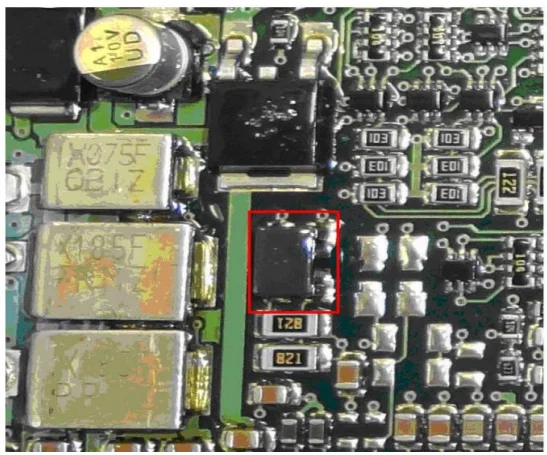

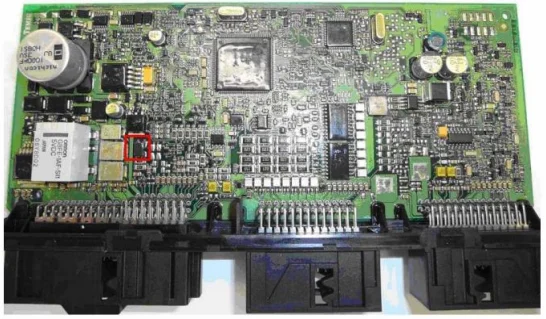

Откройте чехол и снимите устройство с красного круга.

Рис. 2

Рис. 3

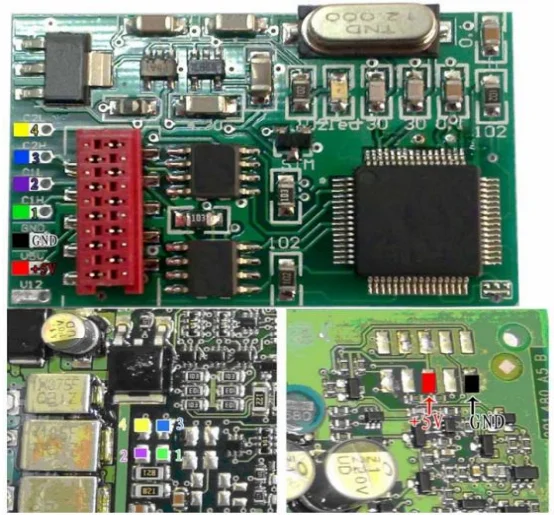

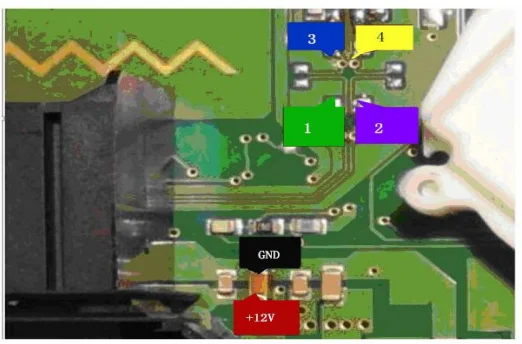

Подключите провода, как показано на рисунках:

Рис. 4

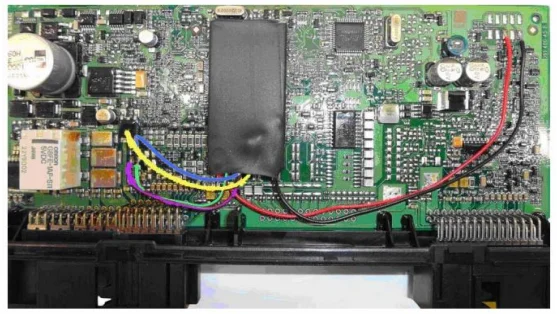

Сделано, как показано на рис. 5.

Рис. 5

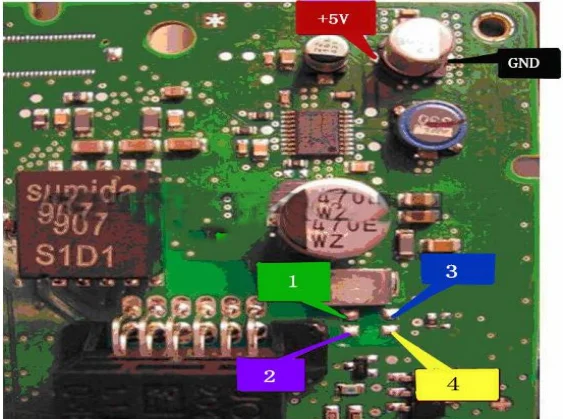

2, BMW 1 серия F20/3 серия F30 задняя часть приборной панели показана на рис. 6

Рисунок 6

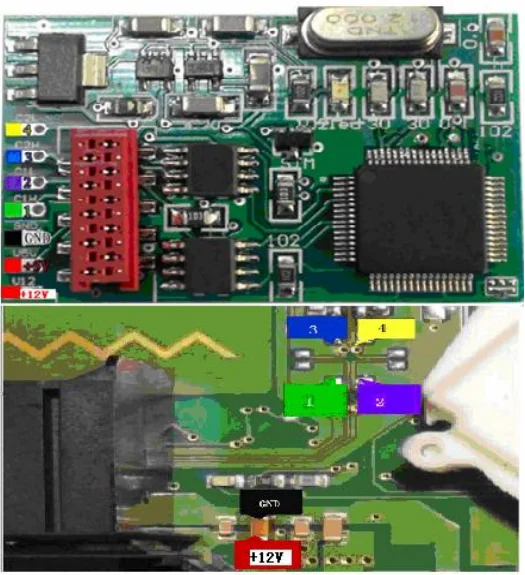

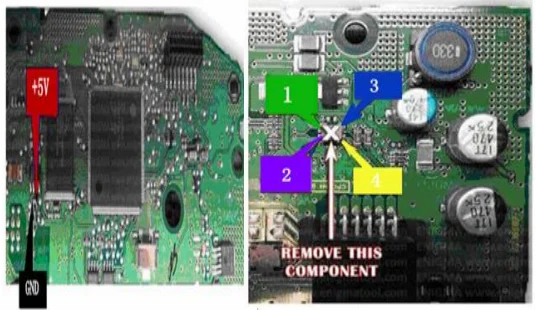

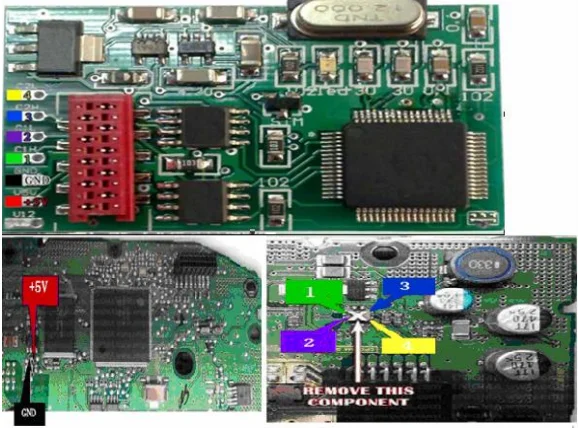

Удалите маркированный компонент,И подключите точки с тем же цветом на BMW canblocker к приборной панели. Как показано на рисунке 7:

Рис. 7

Установка BMW может успешно подключиться к приборной панели.

2, BMW 1 серия F20/3 серия F30 задняя часть приборной панели показана на рис. 8

Рис. 8

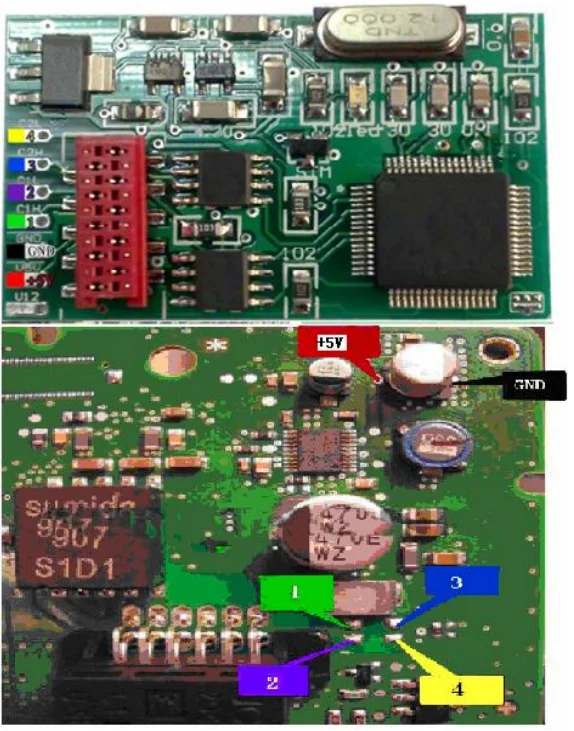

Подключите точки с тем же цветом на BMW может блокировать на приборной панели. Показано на рисунке 9:

Рис. 9

Установка BMW может успешно подключиться к приборной панели.

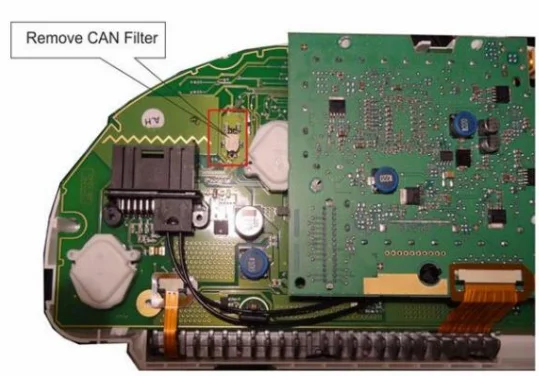

4,BMW 5 серия F10/7 серия F01 задняя часть приборной панели показана на рис. 10.

Рис. 10

Снимите компонент в красном круге на рис. 10:

Рис. 11

Подключите точки с тем же цветом на BMW может блокировать на приборной панели. Показано на рис. 12:

Рис. 12

Установка BMW может успешно подключиться к приборной панели.
