2,4-дюймовый ручка экране появляются два изделия WT-0-S2-240MW1 и WT-0-S2-240NW1, который представляет собой многоинтерфейсный визуальный ручка переключателя. Этот продукт оснащен модулем ESP32-S2-SOLO (16 Мб), и модуль принимает чип ESP32-S2. И оснащен Xtensa®32-битный LX 7 одноядерный процессор, рабочая частота до 240 МГц. И интегрировал множество периферийных устройств, таких как SPI, 12S, UART, 12C и так далее. Этот продукт разработан с помощью функциональной плиты. Дополнительные сведения см. В разделе ESP_IO38, ESP_IO39, ESP_IO40, ESP_IO41, ESP_IO42 и ESP _ IO2 для расширения других периферийных устройств, как показано на рис. 6.

Внешний вид продукта

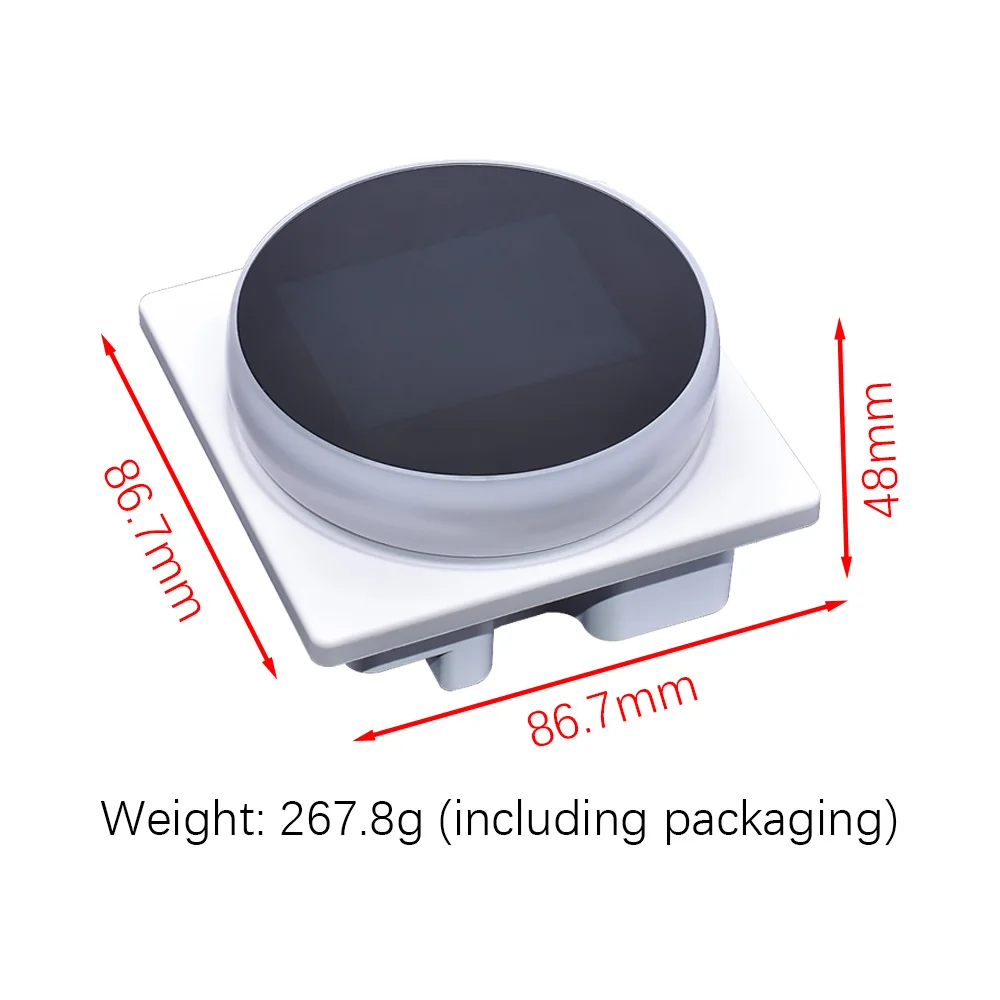

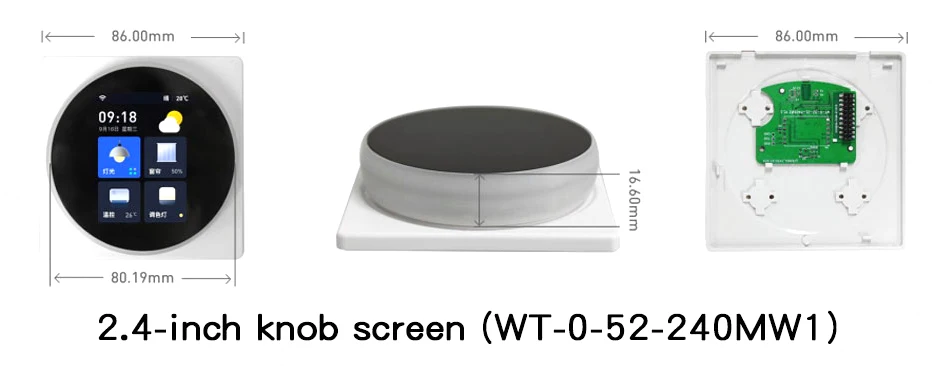

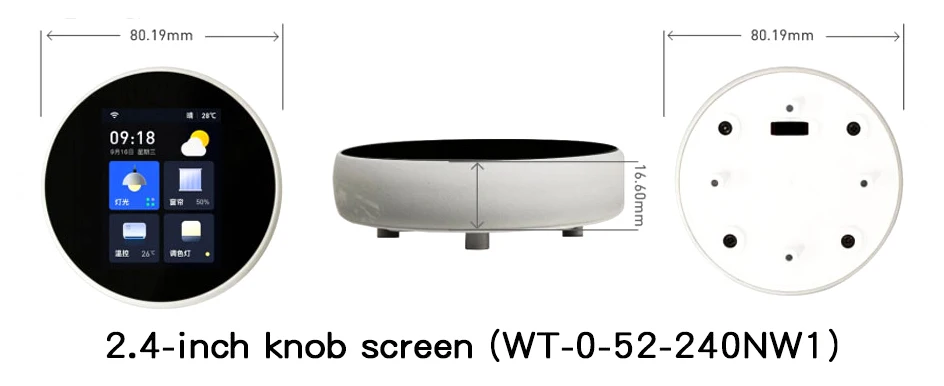

Две характеристики этого продукта WT-0-S2-240MW1 установлены магнитным всасыванием и WT-0-S2-240NW1, установленными винтом. Соответствующие Размеры товара показаны на рис. 1 и рис. 2 соответственно.

Рис. 1:Внешний вид и размеры WT-0-S2-240MW1 продукта

Рис. 2:Внешний вид и размеры WT-0-S2-240NW1 продукта

Определение продукта

Параметры продукта

Особенности продукта:

Этот продукт имеет функцию управления вращением.

Беспроводная функция:

Экран ручки имеет функцию Wi-Fi, которая может расширить приложение и Облачное управление.

Конфигурация параметров

WT-0-S2-240MW1 и WT-0-S2-240NW1 используют тот же тип PCBA, как показано на рис. 3 и рис. 4.

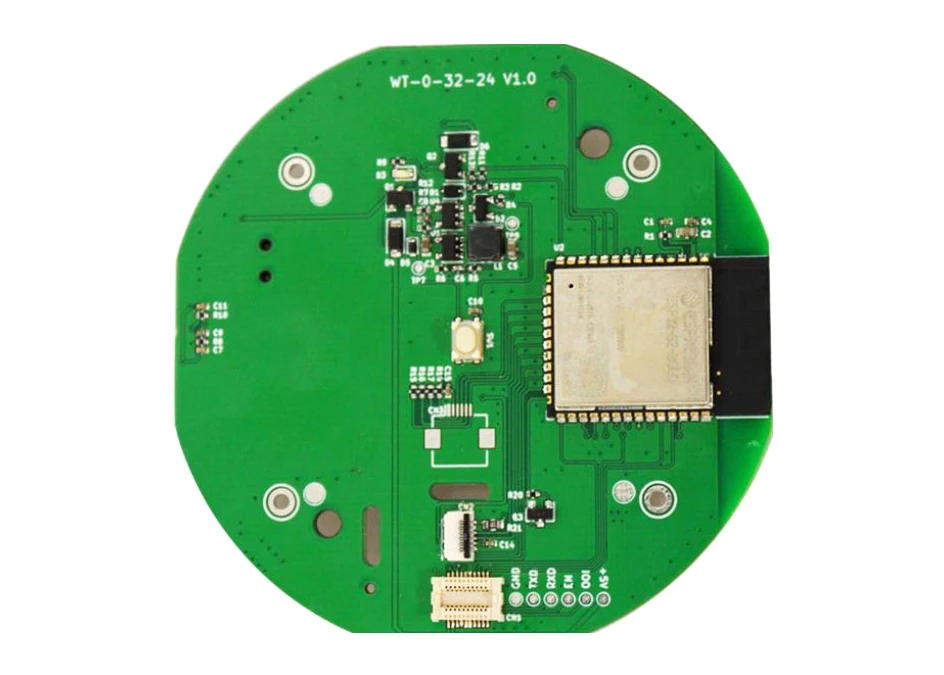

Рис. 3:PCBA Передняя ручка экрана

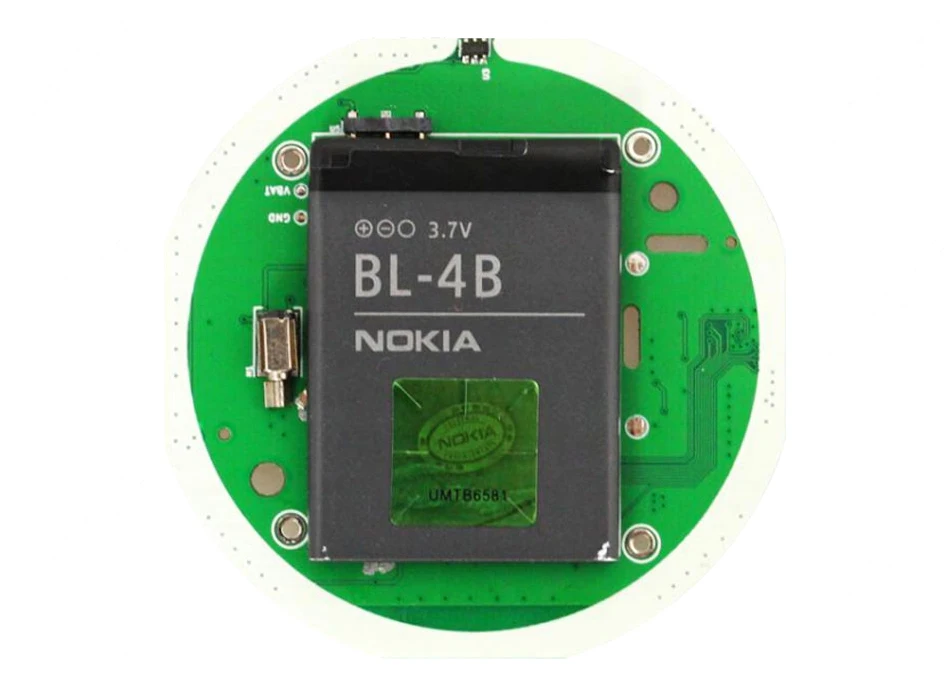

Рис. 4:Противоположная сторона экрана ручки PCBA

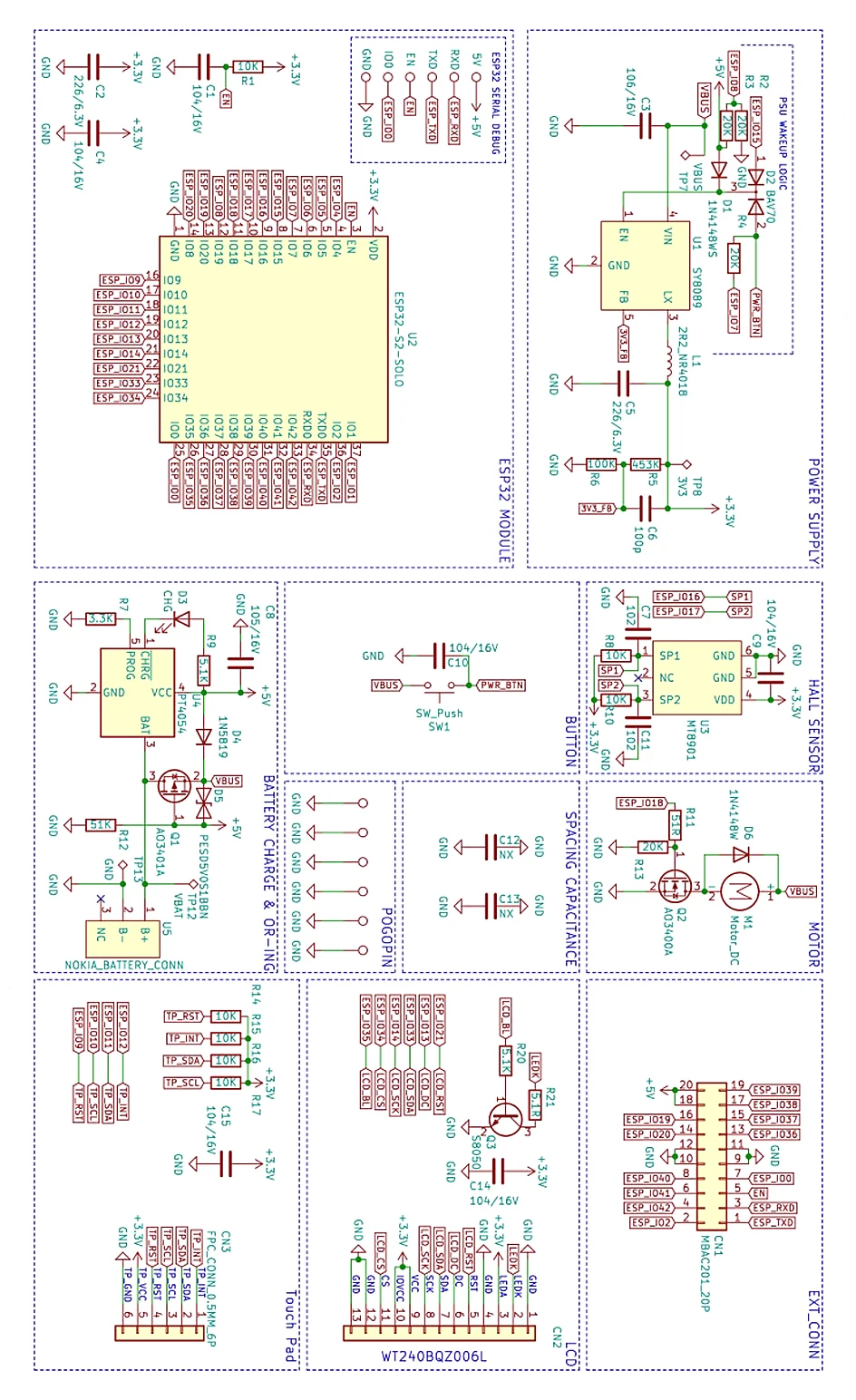

Схематическая схема

Спецификация интерфейса

Интерфейс питания/расширения:

Во время вторичного развития продукта, если продукт разработан в PCBA, он может ссылаться на следующее; Если он разработан в функциональной плате Питания, вы можете обратиться к как показано.

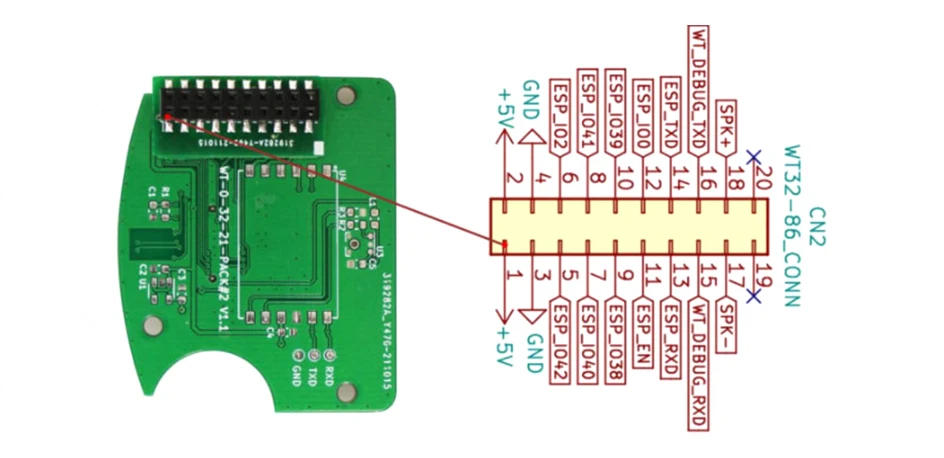

Рис. 6:Функция питания основная плата определение интерфейса

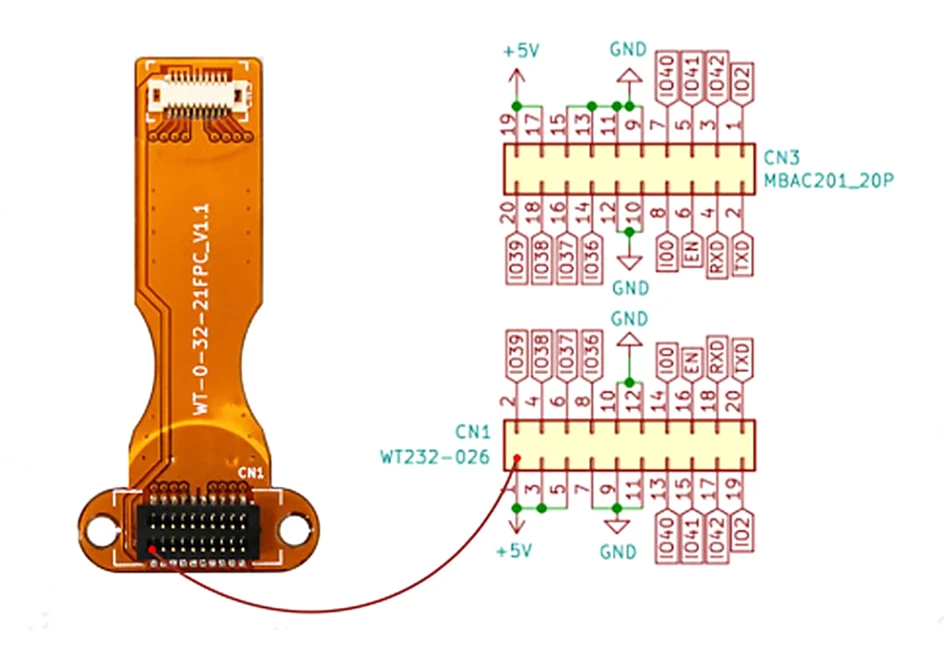

Рис. 7:Определение интерфейса FPC

Рис. 8:Определение терминала

Описание:

1. Нулевая линия.

2. L линия огня.

3. Лампа L1/отключение.

Диапазон применения

Текущий применимый объем рынка включает:Промышленная автоматизация, интеллектуальная бытовая техника, транспортная рейка, хранилище данных, зарядка, электроэнергия, медицина, безопасность национальной обороны, общее оборудование и другие поля отображения; Подходит для интеллектуальной стиральной машины для бытовой техники, панель контроля температуры, кофемашина, туалет, рисоварка, Духовой шкаф и другие Интеллектуальные бытовые приборы мужской формы оболочки, через 8ms платформы, чтобы быстро изменить Ul, помочь проекту быстро посадки.

Экран ручки:Ручка на микроволновой печи, духовке и других продуктах имеет функцию регулировки передач и отображения передач на экране дисплея. Область отображения и ручка подобраны для достижения регулировки и отображения конкретных передач.
