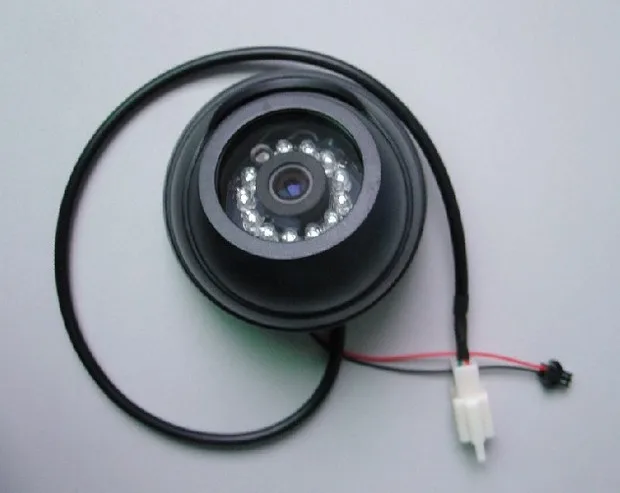

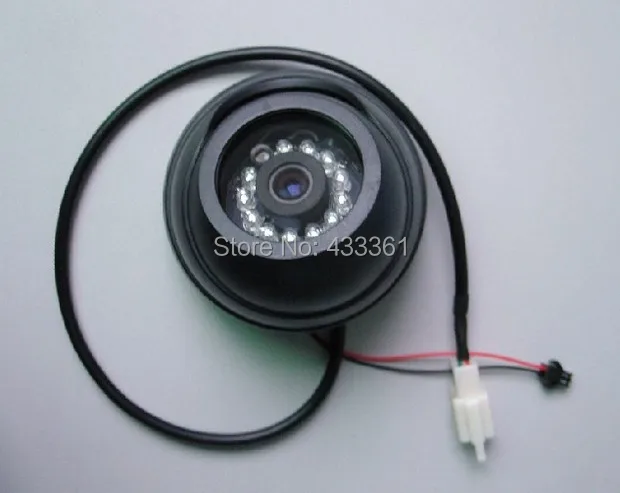

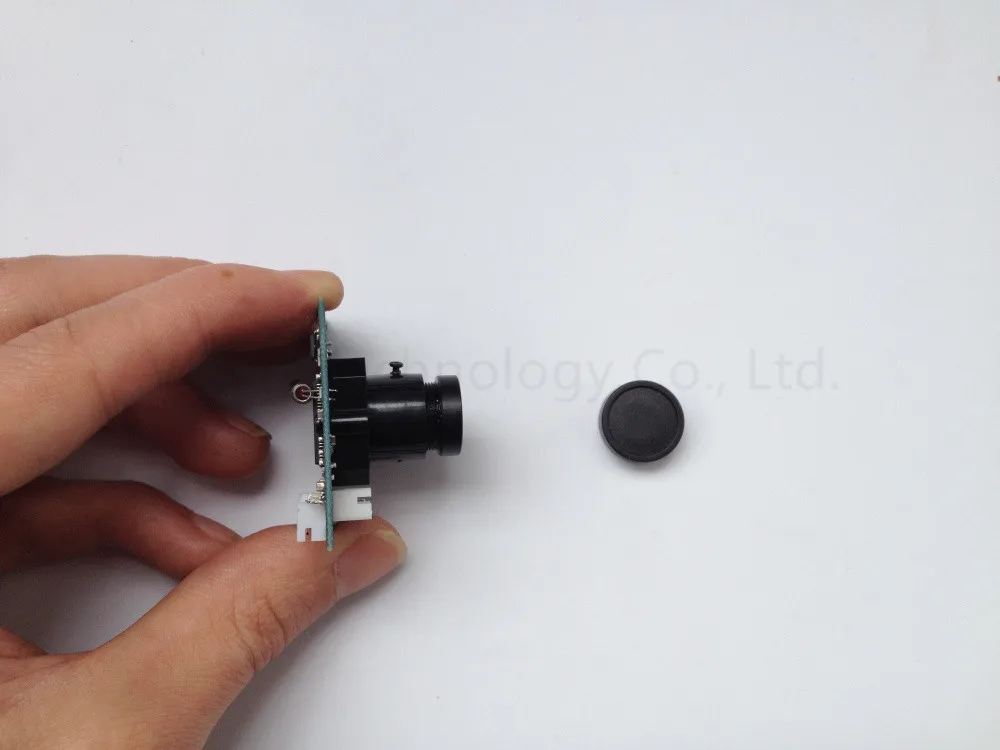

UART RS232/TTL JPEG цифровой последовательный Порты и разъёмы CCTV Камера модуль sca-1 с видео

UART RS232/TTL JPEG цифровой последовательный Порты и разъёмы CCTV Камера модуль sca-1 с видео

1шт шт./лот партия UART RS232/TTL jpec цифровой последовательный порт камеры видеонаблюдения sca-1 с видеоVimicro VC0706 протоколБесплатно предоставить технической поддержки

Наш Камера moudle ПоддержкаЦвет/черный и белый фото, функция OSD, Сжатие изображения и так далее

Завод оптом, добро пожаловать oem/odm, хорошая цена, хороший дизайн, хороший лист данных

Структура

Параметры

• Видео выход: CVBS 30fps

• Размер печатной платы: 38 × 38 мм/32 × 32 мм

• Датчик изображения: 1/4 cmos датчик изображения

• Формат изображения: PAL, 628 × 582; NTSC, 510 × 492; По умолчанию как NTSC для этого модуля, PAL без резистора R5 (10 К или другое значение), бесплатно для пользователей на выбор

• Формат изображения: JPEG

• Размер изображения: VGA/QVGA/QQVGA cif/qcif/qqcif, обычно по умолчанию как QVGA (320*240), пользователи могут изменять размер в соответствии с протоколом связи. Чем меньше картинка, тем быстрее картинка передается.

• Скорость передачи: 9600bps-115200bps, по умолчанию как 38400, пользователи могут изменить скорость в соответствии с протоколом связи.

• Объектив: FOV 60 ° ~ 120 °, 650 обыкновенных объектива/850, 940 ИК-объектив

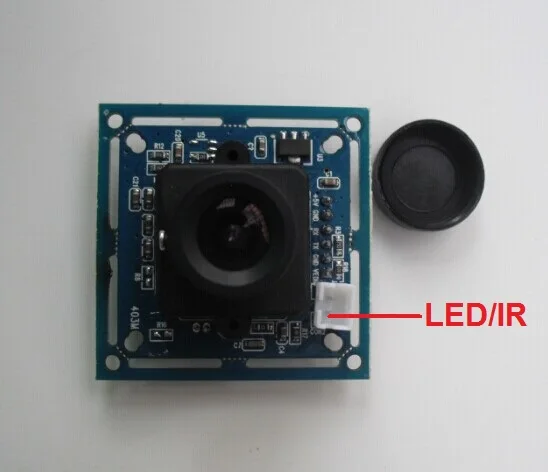

• Клеммные блоки: 6PIN-2.0mm/2PIN-2.0mm (инфракрасный свет доска интерфейс)

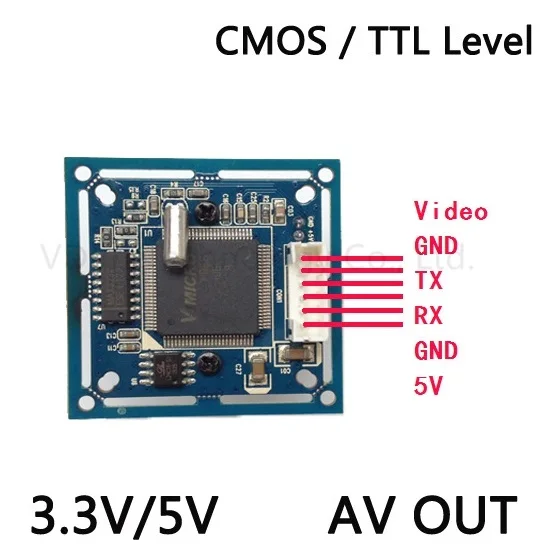

• Уровень: по умолчанию как уровень CMOS, может быть изменен на уровень TTL в соответствии с требованиями

• Рабочее напряжение: DC4.8V ~ dc6.5v

• Рабочий ток: 90ма (при инфракрасном освещении не работает)

• Рабочая температура:-20С ~ + 60С

• Температура хранения:-30c ~ 70C

• Влажность: 90% не конденсация

Бесплатная Регулировка высокоскоростного/низкоскоростного серийного порта

1. Низкоскоростной последовательный выход: nc для r7, r8, R15 и r16:
2. Высокоскоростной последовательный выход: nc для R13, R14, R15 и r16:
3. Низкий уровень скорости TTL: nc для r7, R8 и u7:
4. Высокоскоростной TTL выход: nc для R13, R14 и u7.

Процесс разработки образа программного обеспечения инструмента

1. Процесс приобретения изображений программного обеспечения

Первый шаг:

Подключите к 5 В блок питания, затем подключите модуль с компьютером через последовательный кабель. Обратите внимание, что последовательный порт отладки инструмента должен быть таким же, как последовательный порт com в компьютер Device Manager.

Если нет rs232 интерфейса в ноутбуке, пожалуйста, загрузите инструмент преобразования для преобразования интерфейса USB в интерфейс RS232 (это нестабильно, не рекомендуется). Обратите внимание, что последовательный порт отладки инструмента должен быть таким же, как последовательный порт com в компьютер Device Manager.

Второй шаг:

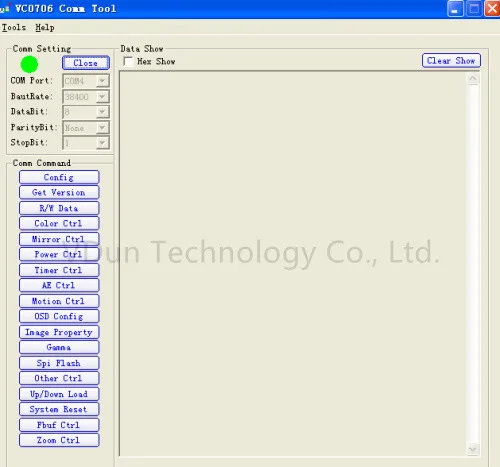

Откройте инструмент отладки:

Выберите корректный порт anycom beatrate' (оригинальный по умолчанию как 38400), другие остаются неизменными, затем нажмите 'open'.

Нажмите кнопку 'get version' "F это указывает на успешную connection' в правом, подключение преуспевает. Если это указывает на timecmd time', соединение отказывает, пожалуйста, проверьте.

Третий шаг:

Собирайте изображения и отправляйте их на дисплей на компьютере через последовательный порт;

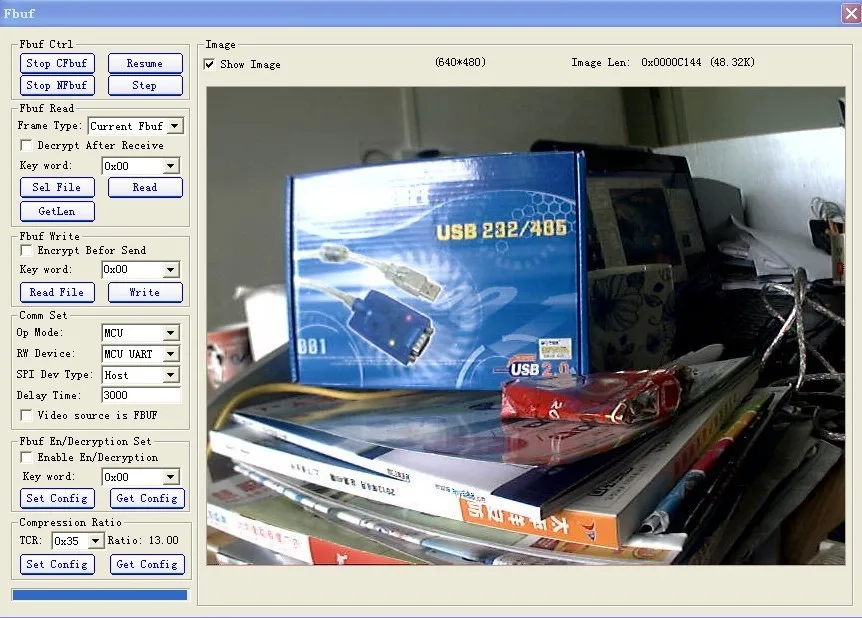

Нажмите ''fbuf ctrl', новый интерфейс появится, затем нажмите 'stop fbuf', нажмите кнопку 'sel file' для сохранения файла, наконец нажмите кнопку 'read' для чтения изображений.

2. процесс приобретения изображений:

Ниже приводится непрерывная работа по фотографированию и загрузке данных только для справки.

Шаг 1: Отправьте 56 00 00 36 01, чтобы остановить текущий кадр

Шаг 2: передайте 56 00 34 01 00, чтобы получить длину данных текущего кадра

Получить возвращенные данные: 76 00 00 34 00 04ff FF (красный указывает байты Buff, 4 байта)

Шаг 3: Отправьте: 56 00 00 32 0c 00 0a00 00 00 00FF FF ff10 00 (синий указывает, что данные есть с фиксированным значением)

Возвращенные данные из последовательного порта: 76 00 00 32 00 00FF D8. .. Данные изображения... FF D976 00 32 00 00

Шаг 4: Отправьте: 56 00 00 36 01 03 для восстановления кадра, обратно к нормальному рабочему статусу

Команды общего контроля (для подробных данных, пожалуйста, обратитесь к Протоколу связи)-коммуникационное руководство

1. Сброс команды: 56 00 00 26 00 возврат: 76 00 00 26 00

2. фотография с помощью команды: 56 00 00 36 01 00 возврат: 76 00 00 36 00 00

3. чтение длины фото взятой команды: 56 00 00 34 01 00 возврат: 76 00 34 00 04 00 00 XX yy

XX YY ------- длина данных, XX-высокий байт, в то время как YY является низким байтом

4. читая данные фотографии, взятая команда: 56 00 00 32 0a 00 0a 00 00 XX 00 00 YY yz ZZ

Возврат: 76 00 00 32 00 00 (интервал) ff d8.... д9 (интервал) 76 00 32 00 00

00 00 XX ------ стартовый адрес (начальный адрес должен быть мультиплов 8, вообще комплект как 00 00)

Длина данных (с высокой байтой в первый раз, а затем и низким байтом)

ZZ interval -------- = XX * 0.01 мс, лучше установить его меньше, такие как 00 0а)

Примечание: файл образа JPEG должен начинаться с FF D8 и в конце с FF D9

5. остановка фото берёт: 56 00 00 36 01 03 Возврат: 76 00 00 36 00 00

6. набор фотосжатия соотношение команды: 56 00 00 31 05 01 12 04 XX Возврат: 76 00 31 00 00

XX Обычно выбирается как 36 (диапазон: 00---ff)

7. набор команды фото размер:

56 00 31 05 04 01 00 19 11 (320*240) Возврат: 76 00 31 00 00

56 00 31 05 04 01 00 00 19 00 (640*480)

8. Изменить серийную скорость: 56 00 00 24 03 01 XX Возврат: 76 00 00 24 00 00

XX Скорость

AE C8 9600

56 E4 19200

2A F2 38400

Данные

Информация для заказа:

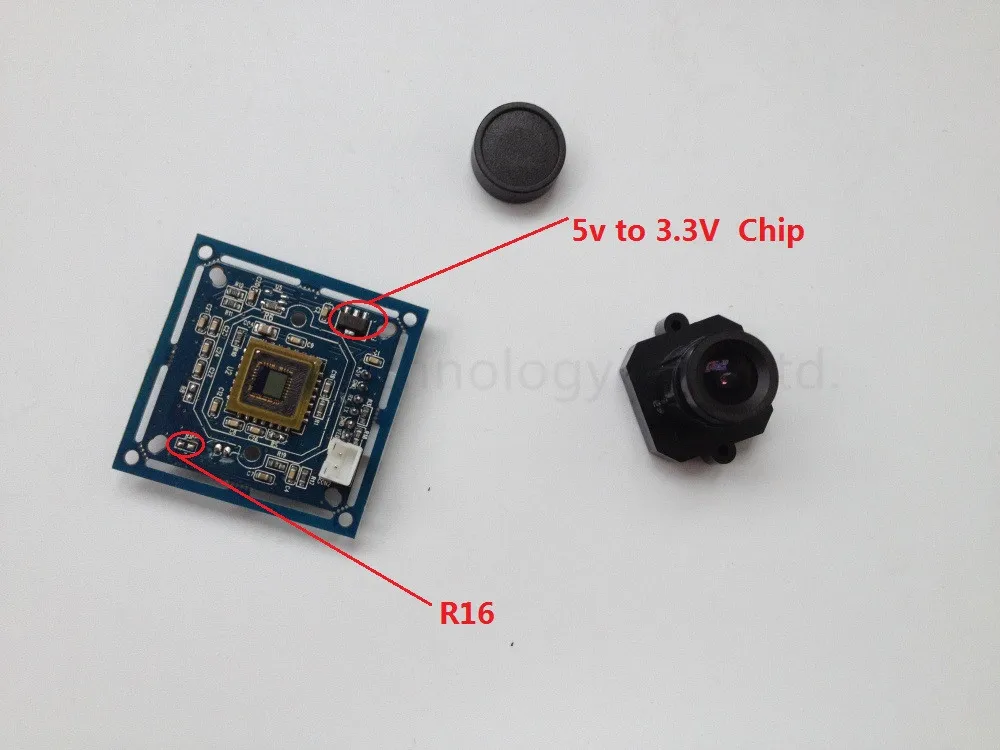

• 232 уровень до TTL: 232 уровень (по умолчанию), R15 и r16 0 Ом или короткий, удалить MAX232
• 5 В до 3.3 В: 5 В (по умолчанию), удалить u3, и подключить "+". "-"

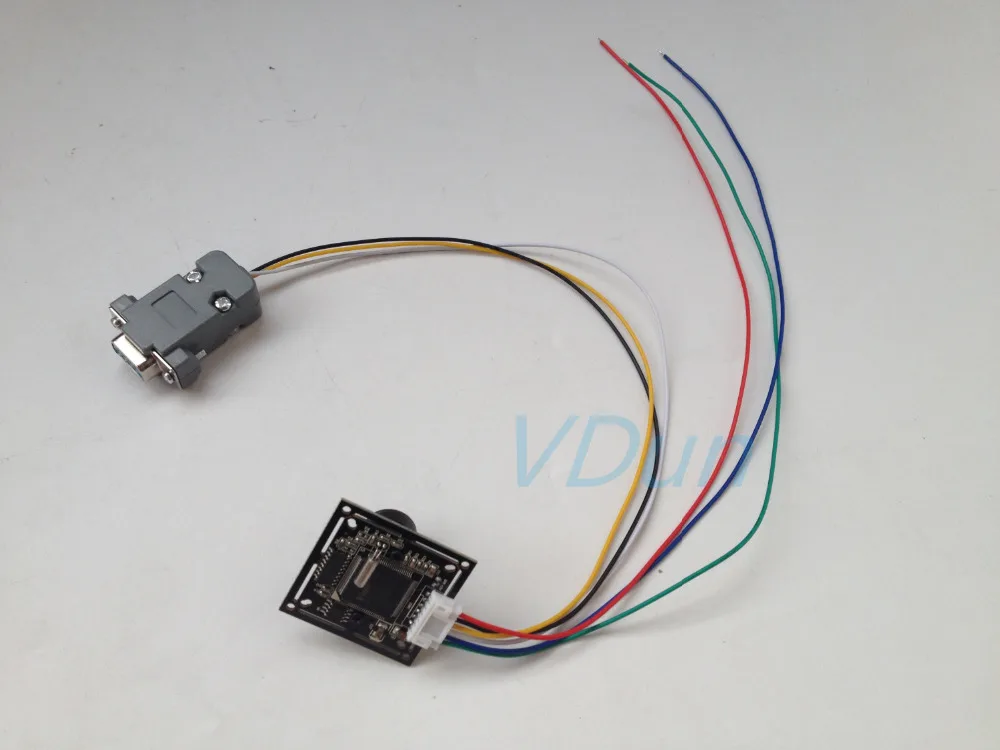

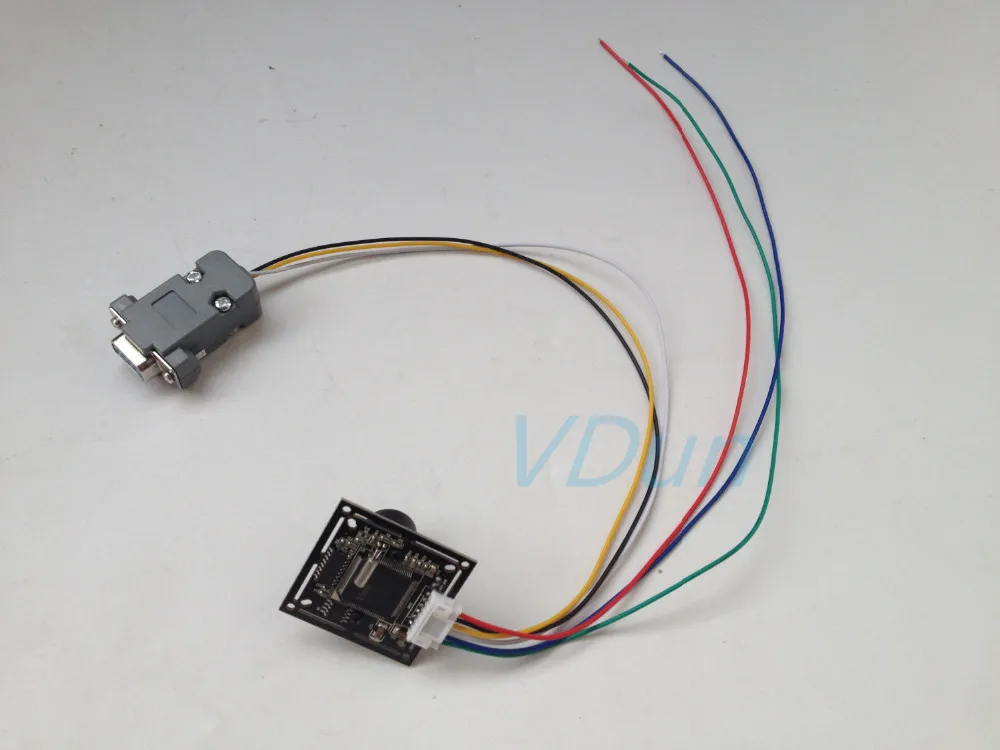

Packge:

1 модуль камеры x1

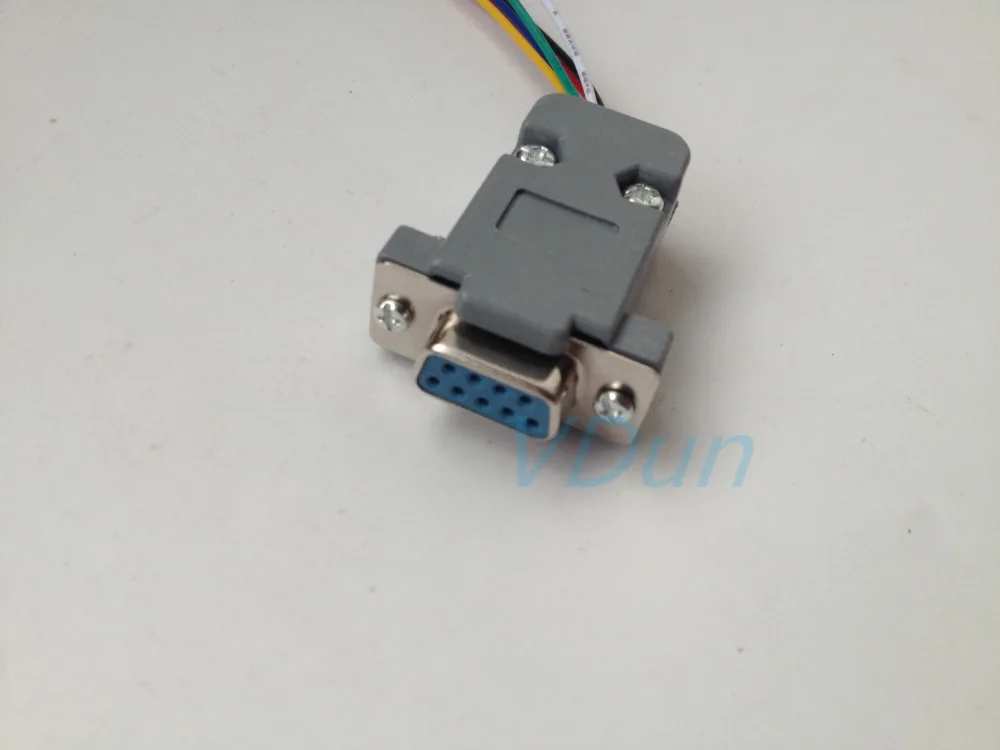

2 DB9 разъем x1

3 Тестовый Кабель: 6pin, 2.0 мм Лен: 30 см x1

Примечание:

Делайте фото шагов (pc)

Первый шаг: подключить

1. Подключить модуль камеры SCA/scb к последовательному порту PC

2 подключения к DC 5 В

Второй шаг: открытые инструменты

1. Откройте "vc0706commtool" программное обеспечение

Третий шаг: набор последовательный порт

1. Комплект и открытый последовательный порт

A: шаг: Выберите COM порт [по умолчанию com1, пожалуйста, проверьте];

B: Выберите скорость передачи:[Выберите ту же скорость передачи с камерой камеры.[

C: Нажмите кнопку открыть, открыть последовательный порт.

2 Тестирование последовательный Порты и разъёмы

Выберите «получить версию» и нажать

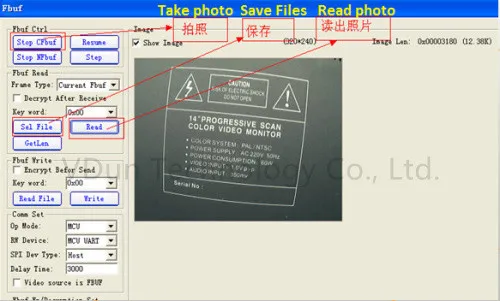

Четвертый шаг: сфотографируйте

1. Выберите "fbuf Ctrl" и нажмите
2. Выберите «остановите cfbuf» и нажмите, сделайте фото
3. Выберите "файл SEL" и сохраните файлы
4. Выберите «читать» кнопку, успех!

Обратите внимание: Сделайте фото снова, пожалуйста, нажмите кнопку “резюме”, перезагрузите камеру modulE

А затем работать 1 2 3 4 шага
