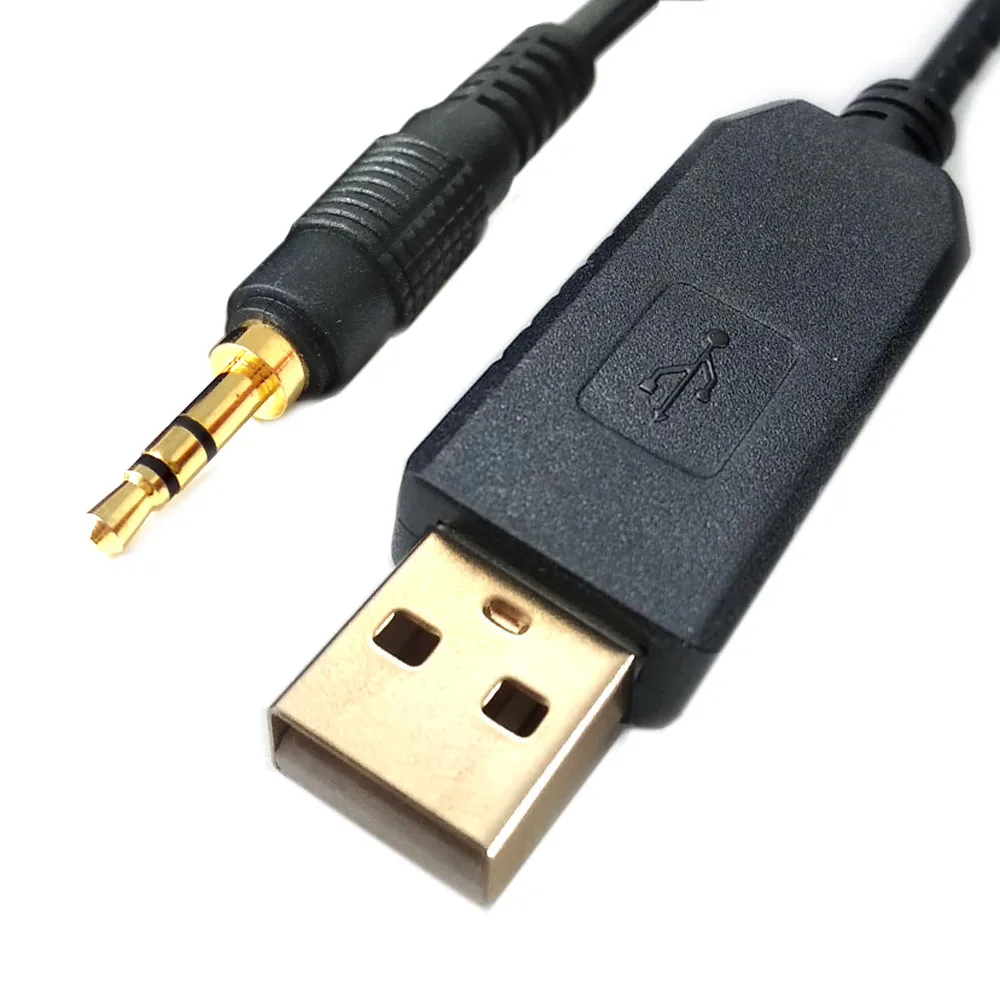

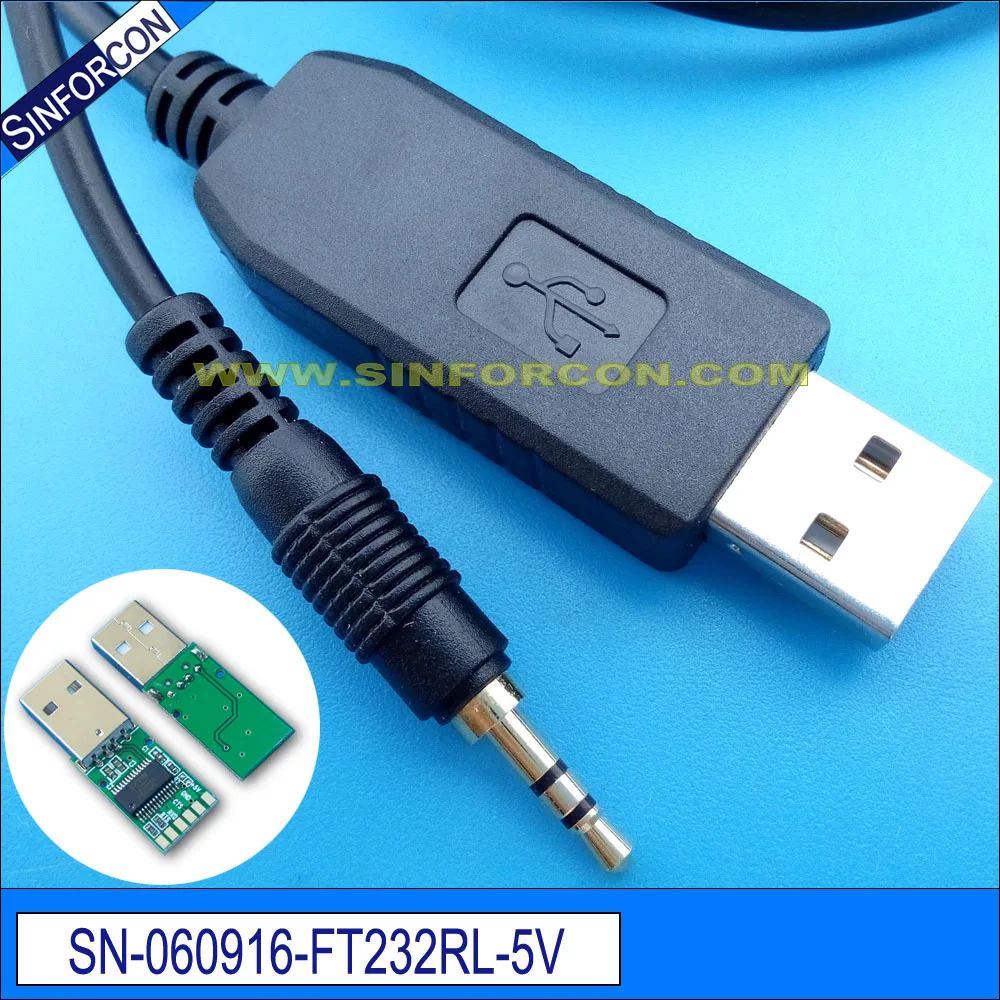

FTDI USB UART TTL 3 В до 2 5 мм стерео разъем последовательный адаптер Кабельный драйвер |

FTDI USB UART TTL 3 В до 2 5 мм стерео разъем последовательный адаптер Кабельный драйвер |

• Совместим с USB 2,0, полная скорость

• 2,5 мм Длинный базовый (2 мм) тип разъем для принтера, глюко метры данных загрузка на ПК кабель

• Сигналы уровня TTL + 5 В (+ 3,3 В опционально)

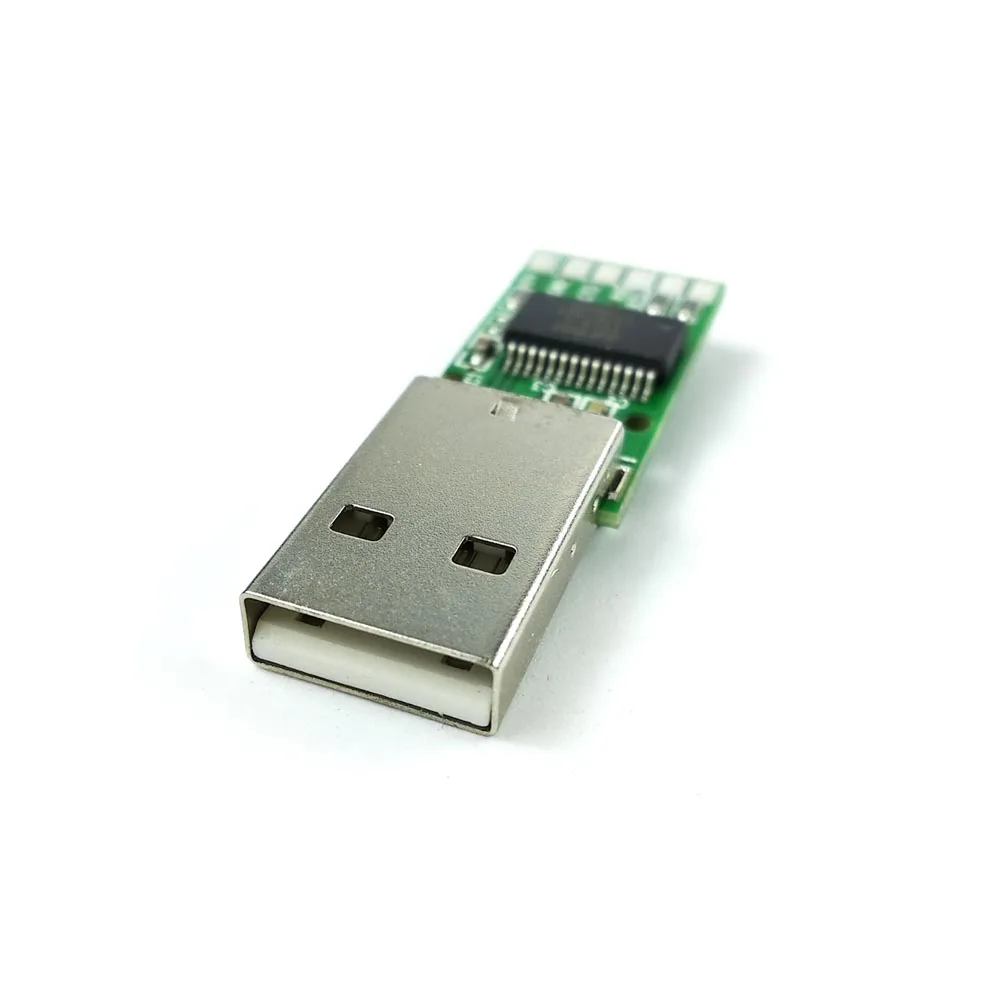

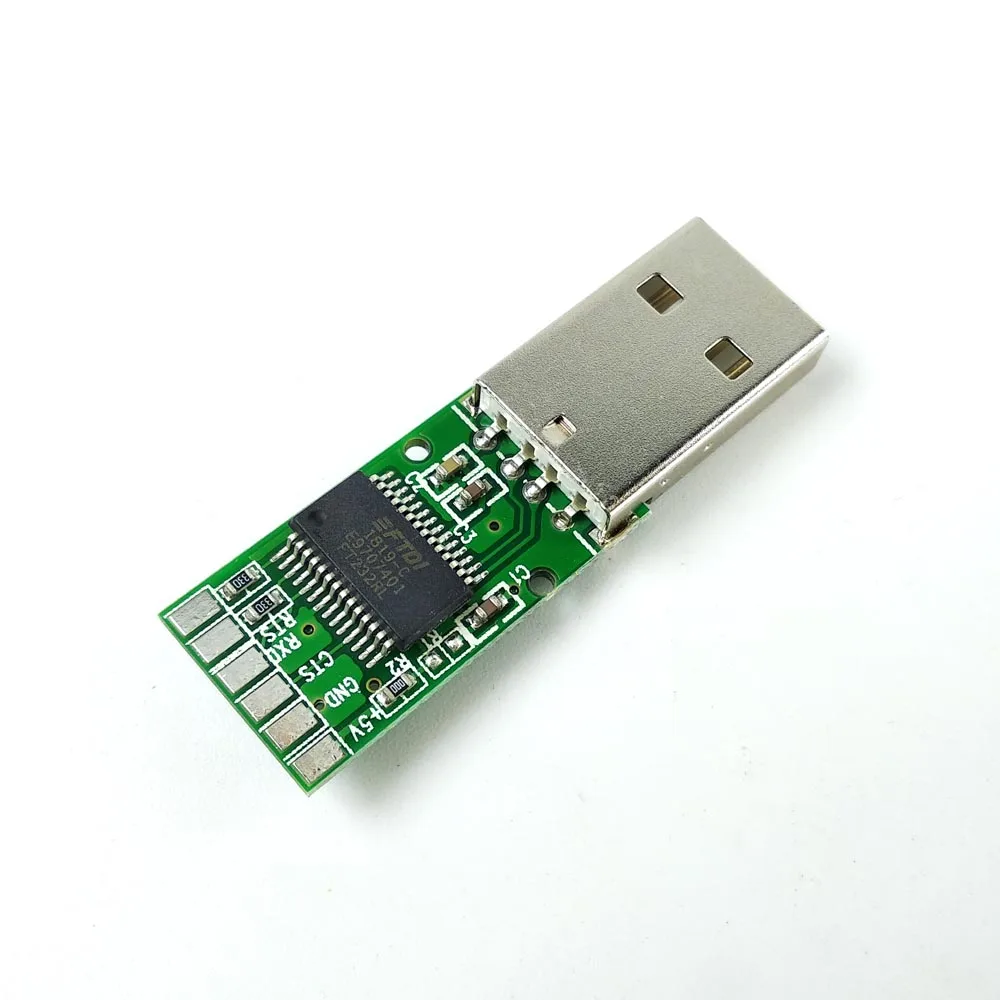

• Чип FT232RL, кабель USB UART TTL

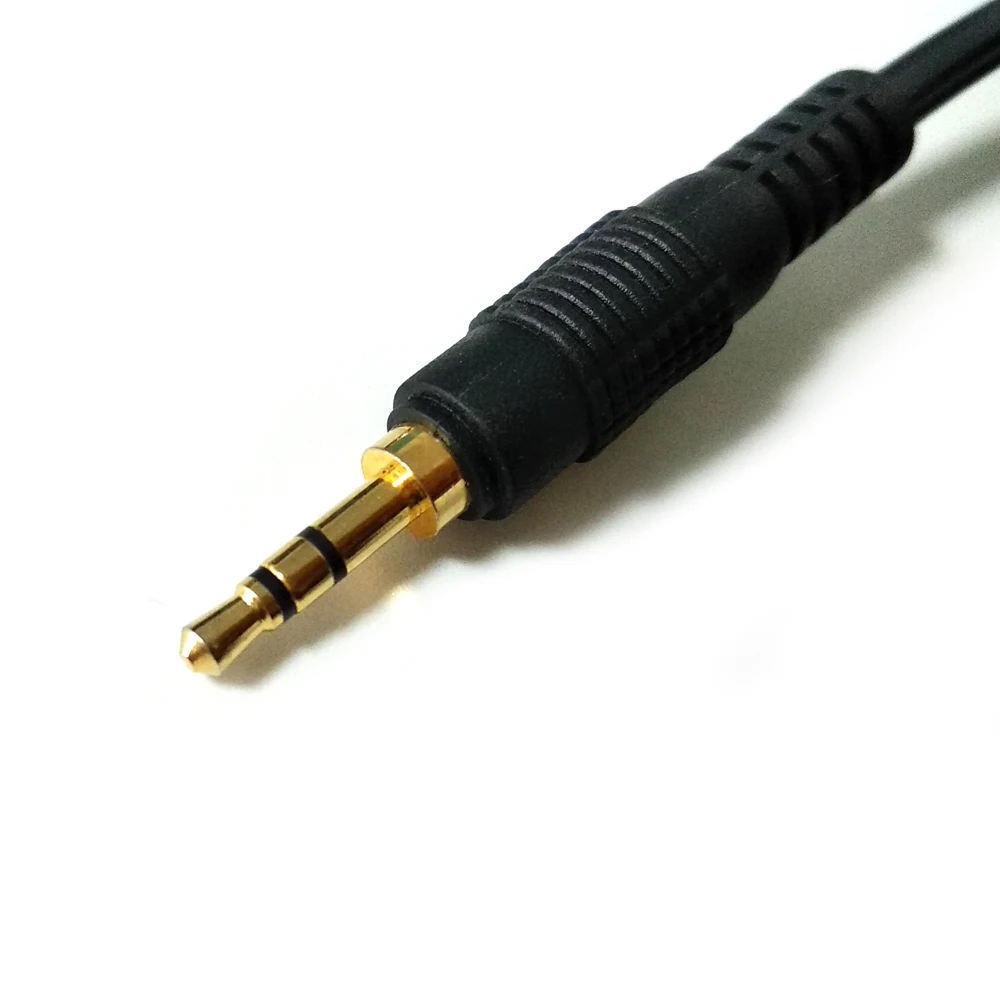

• USB UART TTL на Мини аудиоразъем, 2,5 мм

• Поддержка Android, поддержка Win 8, Win 7, XP, 2000, Linix, Mac OS

• Интегрированный 1024 байта EEPROM, поддержка перезаписи идентификатора поставщика, поддержка Mprog3.5

• Поддержка 7 или 8 бит данных, 1 или 2 стоп-бита и нечетный/четный/маркировочный/пробел/без четности.

• Поддержка драйвера FTDI VCP и драйвера D2XX

• Кабель USB UART TTL 5v

• + Уровень сигнала 5 В

• TX, RX, CTS, RTS, VCC, GND опционально

• Стандартная распиновка: Наконечник: TX, кольцо: RX, втулка: GND

• Или Tip-RX Ring-TX Sleeve-GND

• Распиновка зависит от розетки вашего устройства

• TX<-->RX, RX<-->TX для последовательной связи между ПК и устройством

• Это кабель TTL, а не RS232

• Распиновка на заказ будет указана в сообщении

• 28AWG * 3 ядра + AL для экранирования, OD = 3.8 мм куртка ПВХ, черный

• Полиэтиленовый пакет для каждого, затем в коробке

• Соответствие CE, RoHS

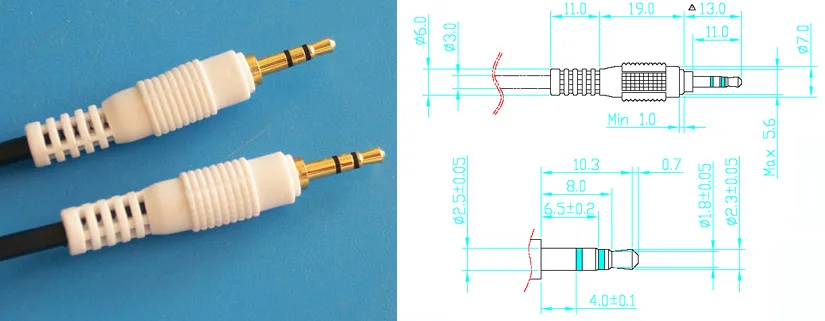

2,5 мм AJ Размер:

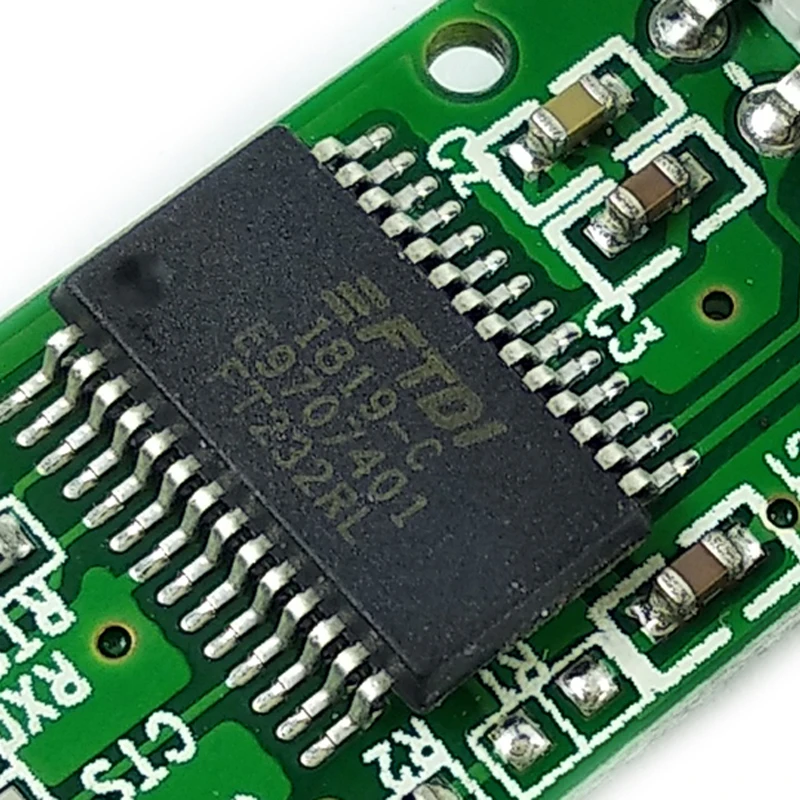

О FT232RL:

FT232R-это новейшее устройство, добавляемое к диапазону FTDI USB UART интерфейса интегральных схем устройств. FT232R-это последовательный интерфейс USB для UART с дополнительным выходом генератора часов, и новый FTDIChip-ID? Функция ключа безопасности. Кроме того, доступны режимы асинхронного и Синхронного Интерфейса бита bang. USB в последовательные конструкции с использованием FT232R были еще больше упрощены путем полной интеграции внешнего EEPROM, тактовой цепи и USB резисторов на устройство.

FT232R добавляет две новые функции по сравнению со своими предшественниками, что эффективно делает его чипом «3-в-1» для некоторых областей применения. Внутренние часы (6 МГц, 12 МГц, 24 МГц и 48 МГц) могут быть выведены из устройства и использованы для управления микроконтроллером или внешней логикой. Уникальный номер (FTDIChip-ID?) сгорает устройство во время изготовления и читается через USB, образуя тем самым основу защитного ключа, который может использоваться для защиты программного обеспечения клиентского приложения от копирования.

• Один чип USB для асинхронного последовательного интерфейса передачи данных.

• Весь USB-протокол обрабатывается на чипе-программирование встроенного ПО USB не требуется.

• Интерфейс UART поддерживает 7 или 8 бит данных, 1 или 2 стоп-бита и нечетный/четный/маркировочный/пробел/без четности.

• Полностью обслуживаемое оборудование или программное обеспечение X-On / X-Off, рукопожатие.

• Скорость передачи данных от 300 бод до 3 мегабод (RS422 / RS485 и на уровне TTL) и 300 бод до 1 мегабод (RS232).

• Встроенная поддержка символов событий и условий разрыва строки.

• Новый USB FTDIChip-ID? Особенность.

• Новые настраиваемые контакты ввода/вывода CBUS.

• Автоматическое управление буфером передачи для приложений RS485.

• Передача светодиодный прием светодиодных приводных сигналов.

• Новые опции выходного сигнала 48 МГц, 24 МГц, 12 МГц и 6 МГц для вождения внешнего MCU или FPGA.

• FIFO получает и передает буферы для высокой пропускной способности данных.

• Буфер приема 256 байт и буфер передачи 128 байт с использованием технологии сглаживания буфера для обеспечения высокой пропускной способности данных.

• Регулируемое время ожидания буфера приема.

• Параметры интерфейса синхронного и асинхронного режима бит bang с strobes RD # и WR #.

• Новая опция режима бит-сигнала CBUS.

• Интегрированный внутренний EEPROM 1024 бит для конфигурации ввода-вывода и хранения USB VID, PID, серийного номера и строк описания продукта.

• Устройство поставляется предварительно запрограммированным с уникальным серийным номером USB.

• Поддержка подключения/возобновления USB.

• Поддерживает питание от шины, автономное питание и высокомощные конфигурации USB с питанием от шины.

• Встроенный преобразователь уровня 3,3 В для ввода-вывода USB.

• Встроенный преобразователь уровня на UART и CBUS для взаимодействия с логикой 5-1,8 в.

• Истинный выход привода CMOS 5 В/3,3 В/2,8 В/1,8 в и вход TTL.

• Опция выходного привода высокого ввода/вывода.

• Встроенные USB-резисторы.

• Встроенная схема включения и сброса.

• Полностью интегрированные часы-не требуется внешний кристалл, осциллятор или резонатор.

• Полностью интегрированная фильтрация подачи AVCC-не требуется отдельный контакт AVCC и внешний фильтр R-C.

• Вариант инверсии сигнала UART.

• Режим оптовой передачи USB.

• От 3,3 В до 5,25 в Одиночная работа питания.

• Низкий рабочий ток и ток приостановки USB.

• Низкое потребление пропускной способности USB.

• Совместим с хост-контроллером UHCI / OHCI / EHCI.

• Полная совместимость с USB 2,0.

• -40 °C до 85 °C расширенный диапазон рабочих температур
