Электромагнитная панель управления нагревом 2000 Вт электромагнитный нагреватель

Электромагнитная панель управления нагревом 2000 Вт электромагнитный нагреватель

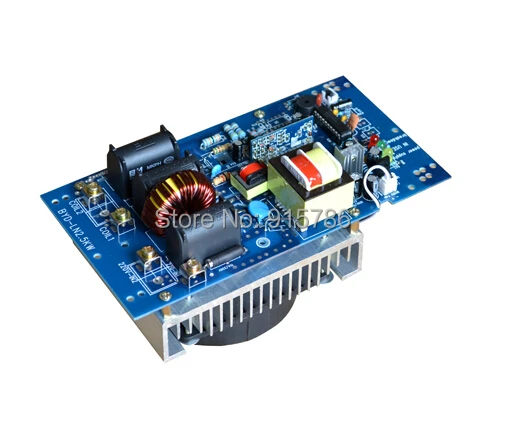

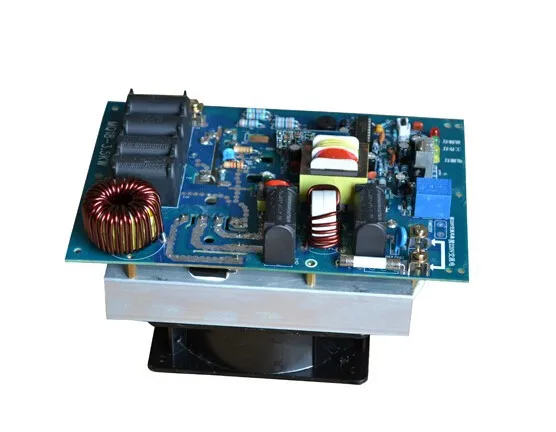

Материнская плата нагревателя 2 кВт, технические параметры 1: Размеры: 194*102*90 (Д * Ш * В) 2. Рабочее напряжение: 220 В, ток 10-11 а 3: мощность (регулируемая): 2100-2500 Вт 4: индуктивность нагрузки: 130-140uH (BICTOR6243 + индуктивность метра для измерения бренда с победой) 5: эффективность преобразования> 90% 6: Рабочая частота: 20-25 кГц 7. Рабочая температура: от-10 до + 50 градусов 8. Режим работы: непрерывный нагрев 9: защита Langchong-+ 1500 В 10: анти-помех: 4000V нагревательный элемент, 11: Расстояние от индукционной катушки, чтобы установить нагревательный элемент 15-20 мм (плюс толщина эпоксидной платы, изоляция хлопка после нажатия) 12; И множество насадок катушек, намотанных на тот же нагревательный элемент, взаимное расстояние между катушками составляет больше 6 см, 13: 4 квадратных линий, эффективная длина составляет около 12-14 метров, как правило, с 13,5-14 метров индуктивность только один параметр, на самом деле, линия ток измеряется, линейный ток 10-11A Затем Таблица индуктивности (бренд Victory 6243 +), измерение входного тока, до номинального входного тока, если не дойдут до него, регулировочный потенциометр по часовой стрелке, при настройке обратите внимание на то, что в том случае, если Текущий Дисплей значение уменьшается в размере, вы не можете отрегулировать, катушка индуктивности может быть чрезмерным, нужно, чтобы уменьшить индуктивности. (Индуктивность снижена, заключается в том, чтобы уменьшить количество витков, ток лески, увеличивая количество витков.) Во-вторых, инструкции по проводке1, три индикатора для ламп «светильник питания s», «рабочий светильник s», «светильник неисправности». Во время нормальной работы, «светильник питания s», «рабочий светильник s», светильник. Лампа «аварийный светильник». Когда вспыхивает контурный сбой, мигает лампочка «trouble светильник».2, блок питания 220 В, подключенный к колонне «take 220V AC», независимо от линии огня, просто получите доступ к нулевой линии.3, катушка, соединенная с «концами электромагнитного соединения», затягивает два зажимных винта.4. Заводская установка платы электропитания, которая может работать, в настоящее время имеется короткая (черная) розетка, укороченная этим портом «переключатель управления». Вы также можете аккуратно удалить «переключатель управления», Короткий маршрут (черный) розетка на одном наконечнике двухпроводного шнура в гнездо «переключатель управления», а на другом наконечнике, подключенном к термостату, две заглушки, два нормально открывающихся контакта, подключенных к тестовому станкуПримечание:Радиатор, заряженный изоляцией изоляционного материала, хорошо, на фиксированной шасси, или накладные расходы фиксированы: количество не пропустите под панелью управления с направляющей для шасси! Проводимость заземлена! Не основаны на! Если вам нужна горячая линия, не используйте шнур питания
