Новинка 2019, продвижение reci, источник питания DY10 для W2 Z2 80 w 90 w reci co2, лазерная трубка

Reci Power SupplyHY-DY10

Для W2 W1 80 w 90 w reci co2 лазерная трубка

1. Высокая эффективность

2. Система защиты

3. Хорошая производительность

4,10000 часов работы

Гарантия: 1 год

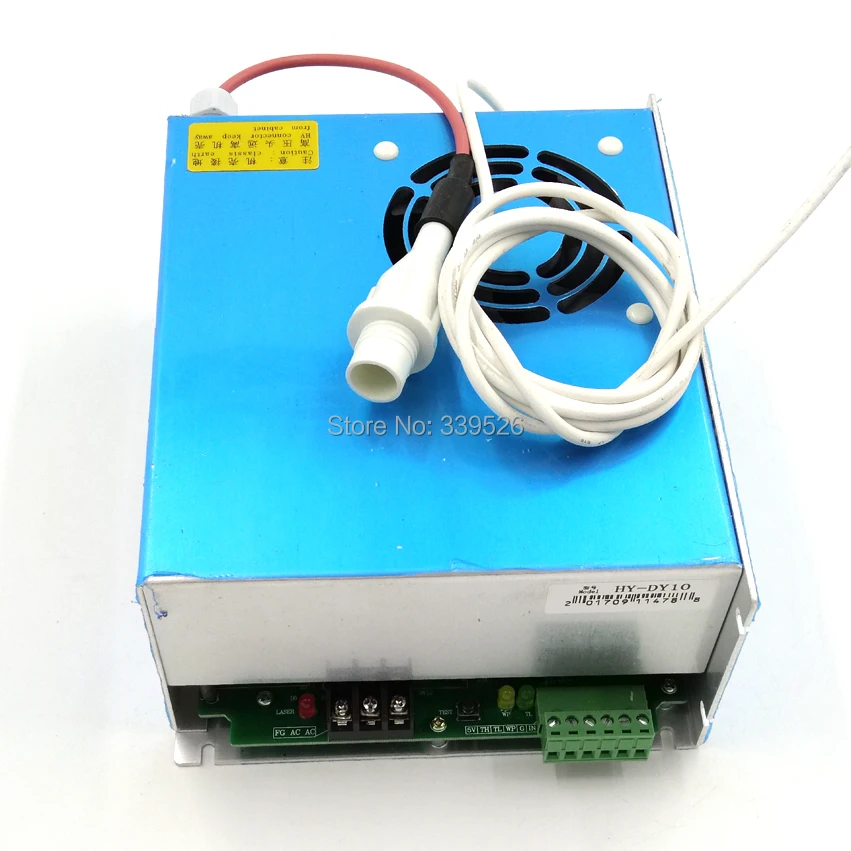

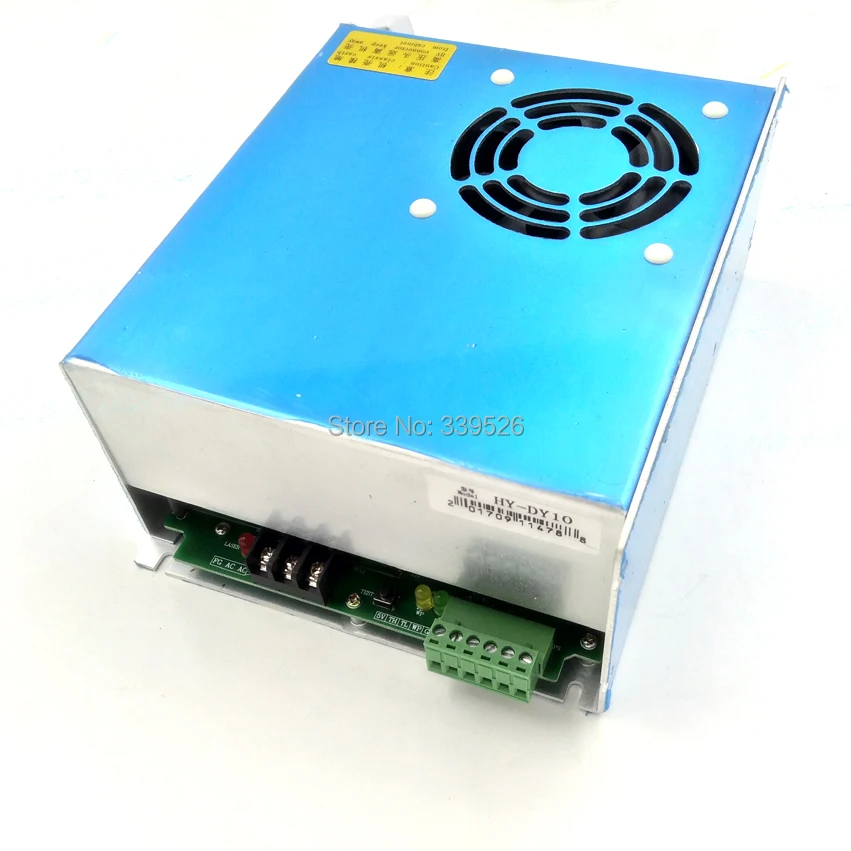

Марка и модель: HY-DY10 80 Вт

HY-DY10 имеет небольшой размер, быстрый отклик, который подходит для лазерной трубки Reci W2 и Z2

Главная особенность>

1. Форма этого источника питания тонкая, которая специально разработана для специальной лазерной трубки. Источник питания делает лазерную трубку более крупной и стабильной.

2. Быстрый ответ: он может увеличить мощность лазера и продлить срок службы лазерной трубки.

3. Простое управление: запуск и остановка лазера могут быть легко контролированы уровнем TTL.

4. Этот источник питания Имеет выходную защиту от открытого замыкания.

5. Этот источник питания имеет TTL сигнальную индикацию, водную индикацию сигнала и лазерную индикацию выхода.

6. Этот источник питания имеет кнопку, чтобы проверить его работу должным образом.

7. Применение: скульптура и акрил, ткань, двухцветный лист и резина и т. д.

Технические параметры>

Инструкция по питанию>

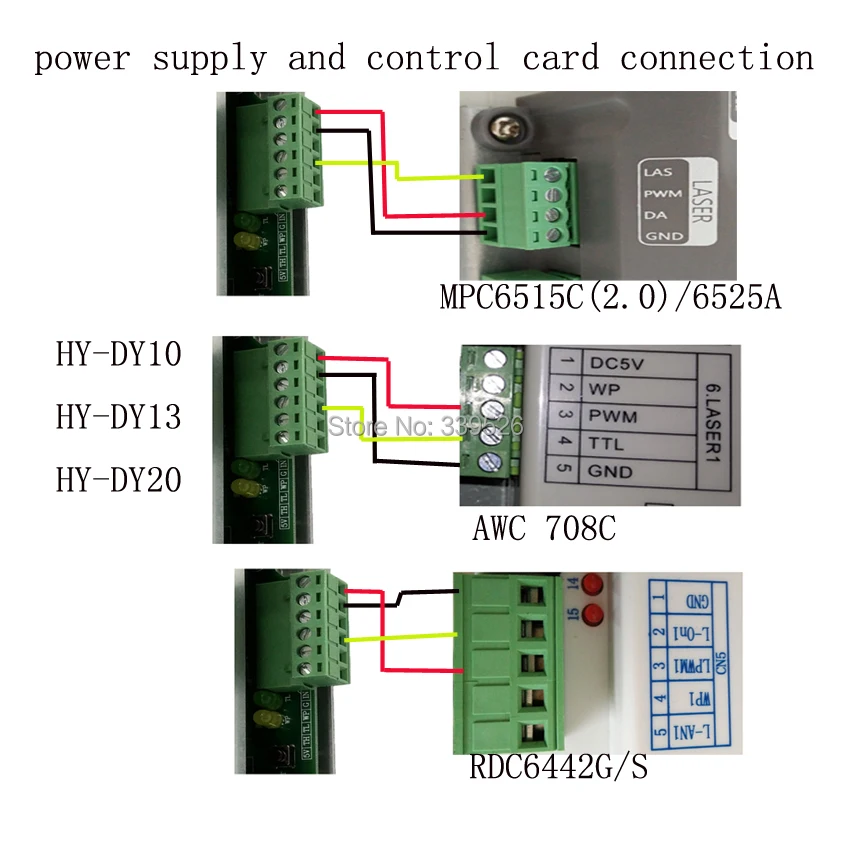

I. Инструкция для подсоединения провода контрольного конца

1) Footer 1-5 в источник питания. (Не требуется при соединении основной пластины. Используется при регулировании

Мощность с потенциометром и ток 5 В должны быть менее 10 мА.

2) TH. TL относится к высокому и низкому уровню мощности соответственно, и WP относится к воде

Защита.

3) футер 5G относится к земле, и 6 относится к входному концу.

4) при подключении контрольной пластины Подключите световой сигнал с footer2 in

5) PWM также может использоваться в футере 6, но пик пульса должен достигать 5 В, и частота должна быть выше 20 K.

6) для тестирования: 3, 4 и 5 находятся в коротком замыкании (или 4, 5 находятся в коротком замыкании и 3,

5 подключены к переключателю), Центр потенциометра соединен с 6 дюймов, и

Два других конца соединены с 5 В и заземлением (1 и 5) соответственно.

7) высокий уровень мощности контролирует свет, 1 и 2 подключены, и 4 и 5 находятся в

Защита воды.

8) не предлагается управлять лазерной мощностью с высоким

Частотная Модуляция, потому что это повлияет на срок службы

Лазер.

9) модель применима к лазеру W4, необходимо регулировать и использовать

Ток в соответствии с инструкциями лазера.

II. Инструкция по проводу питания

Примечание: Таблица 10A относится к требованию к соединительному проводу, но не к фактическому рассеиванию энергии.

III. Инструкция для лазерной соединительной проволоки

1) Положительная красная линия с высоким напряжением подключена к лазерному хвосту

2) отрицательная белая линия подключена к лазерному выходному окну

IV. Ограничение тока

Для ограничения рабочего тока потенциометр (находится в нижней части источника питания) должен поворачиваться против часовой стрелки (см. Схему схемы на нашем веб-сайте: www.recilaser.com). Ограничьте Максимальный выходной ток, так как он регулируется в инструкции по эксплуатации. Рабочий ток должен быть ограничен перед поставкой.

V. Линейная шкала между входным сигналом и выходным током

Поверните потенциометр, линейная шкала будет изменена: например, когда входной сигнал 0-5 В, выходной ток 0-40 мА. Или когда входной сигнал 0-2 в, выходной сигнал 0-40 мА.

Примечание: Когда потенциометр отключен слишком сильно, реальный выходной ток будет снижен тем же входным сигналом.

VI. Использование тока

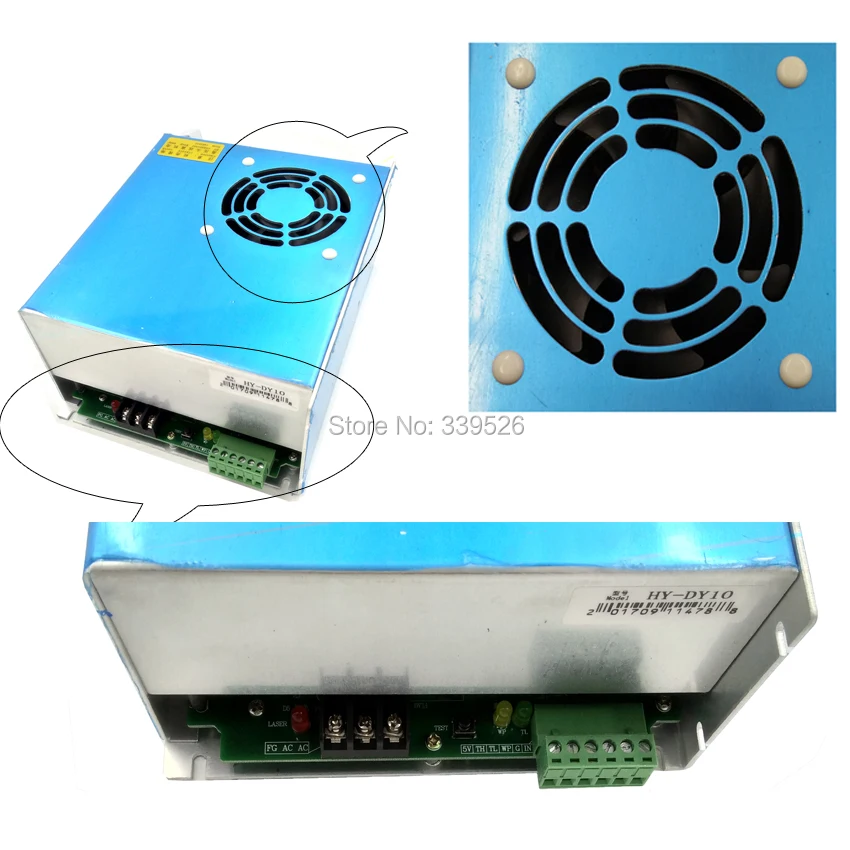

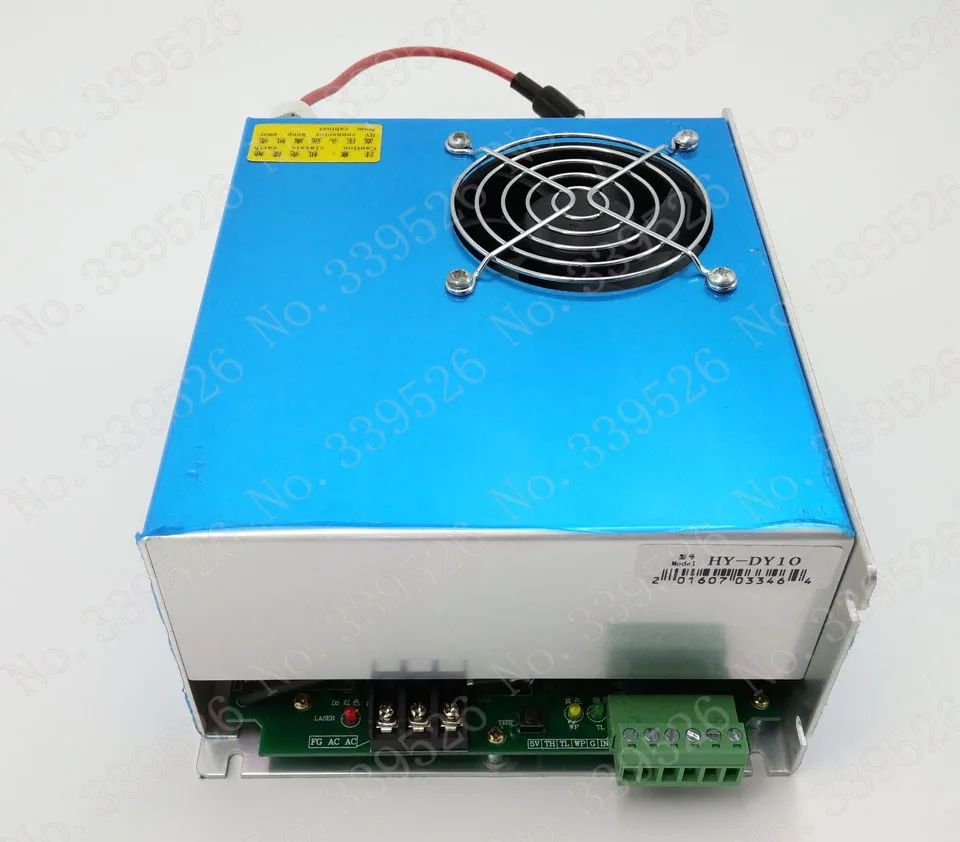

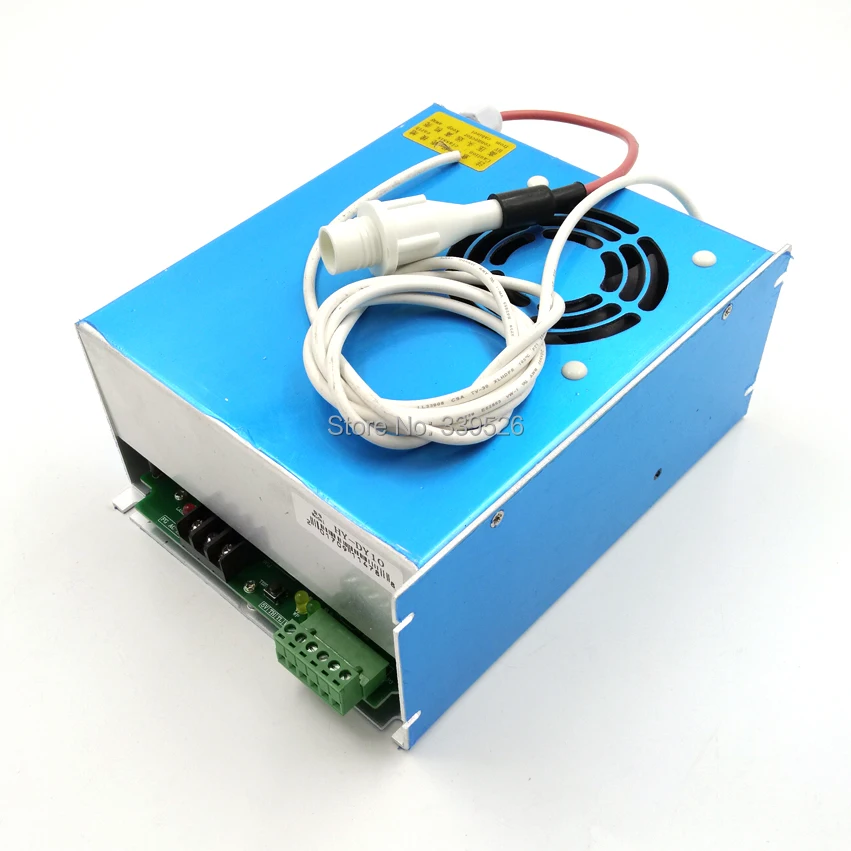

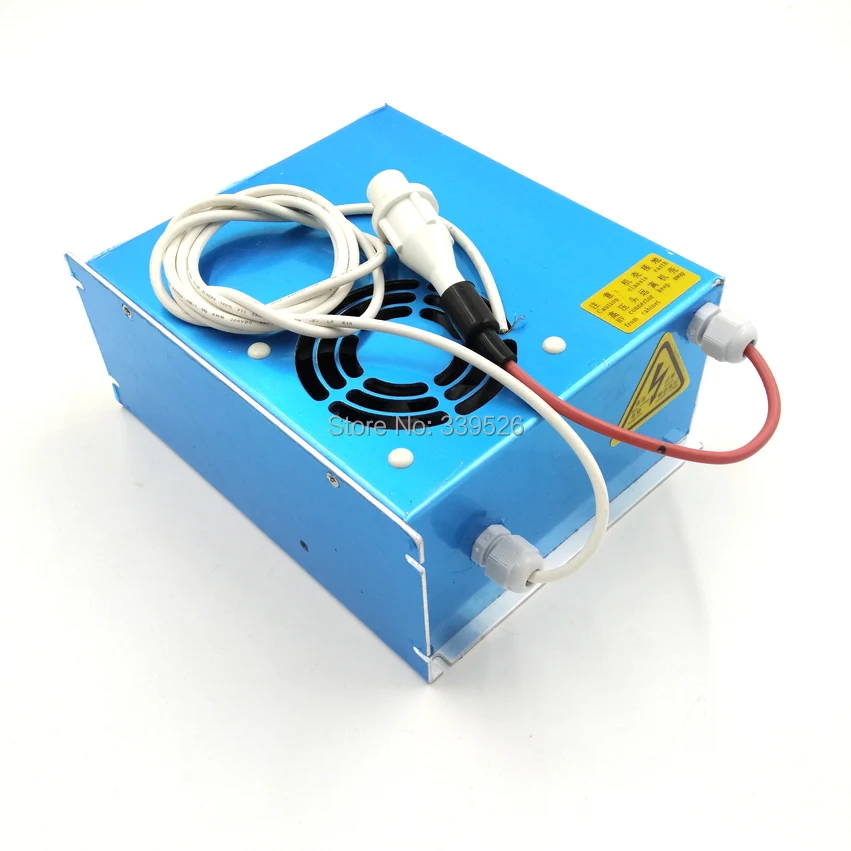

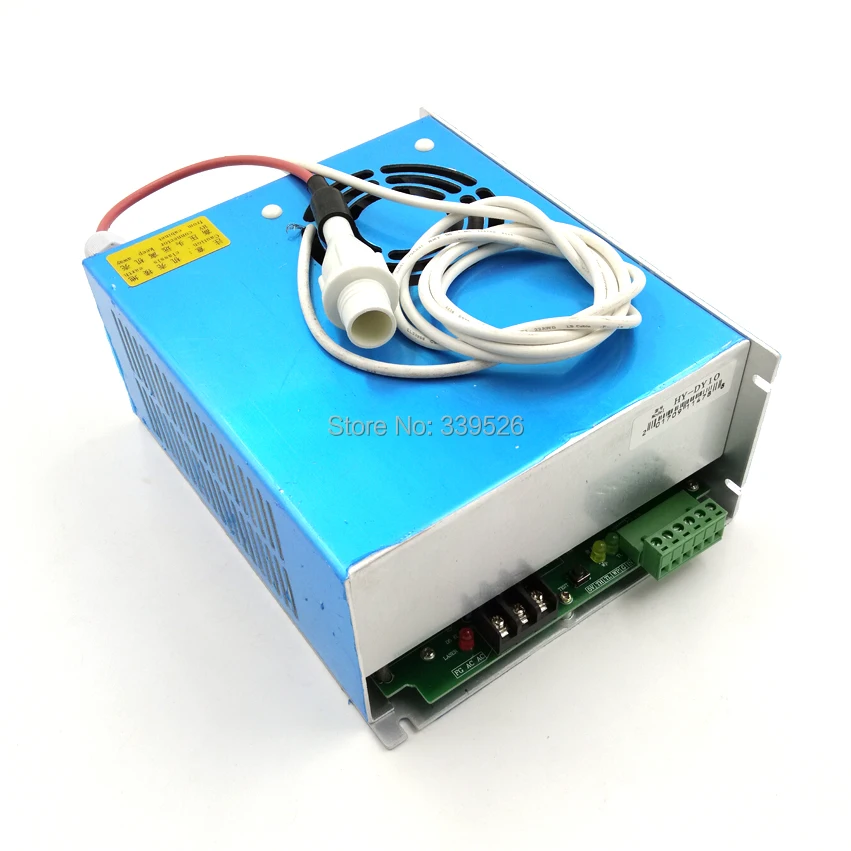

Детальное изображение показывает:

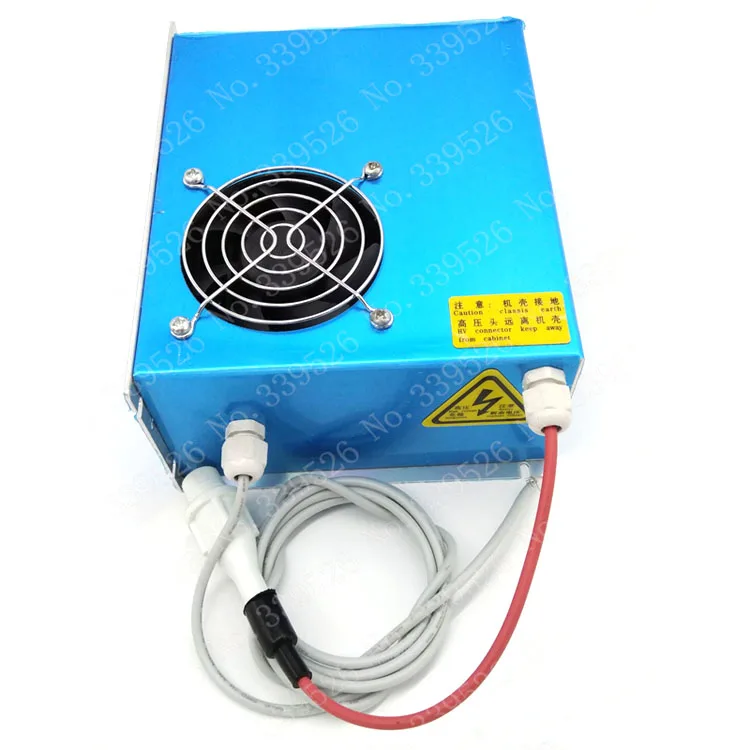

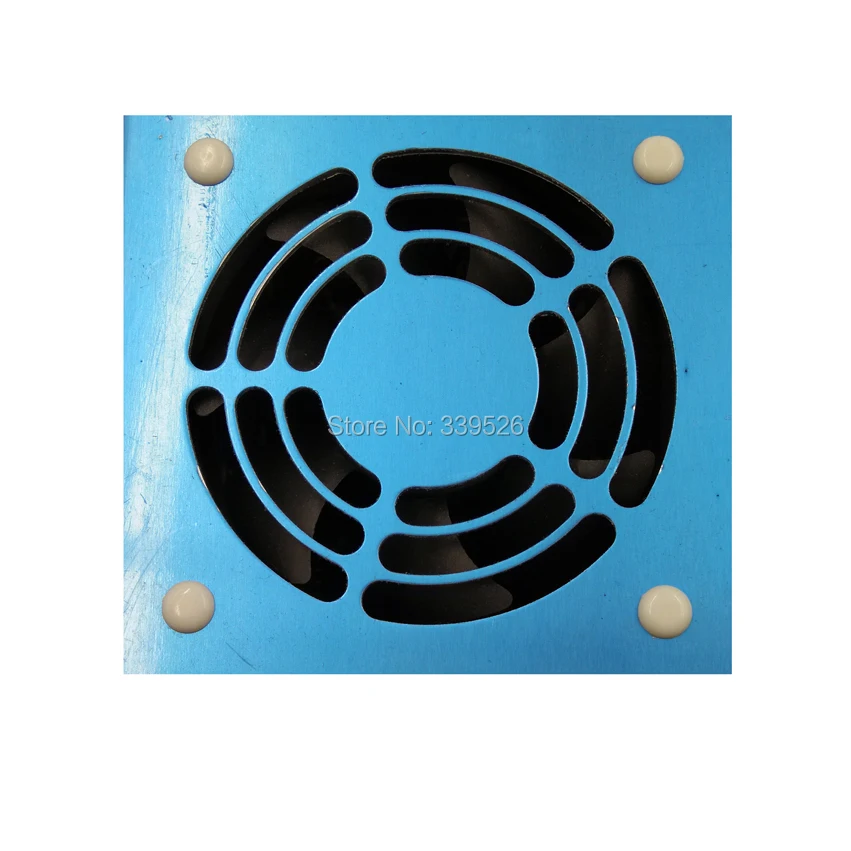

Старый медол с вентилятором снаружи
