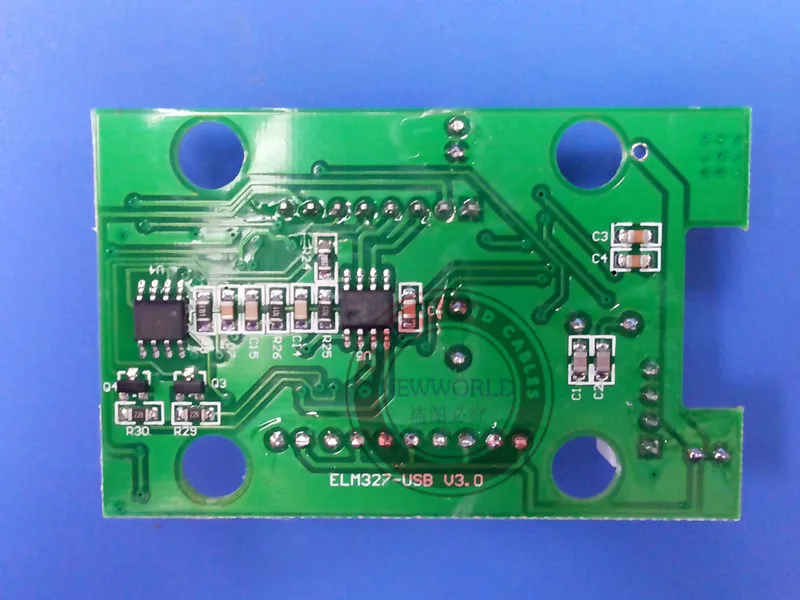

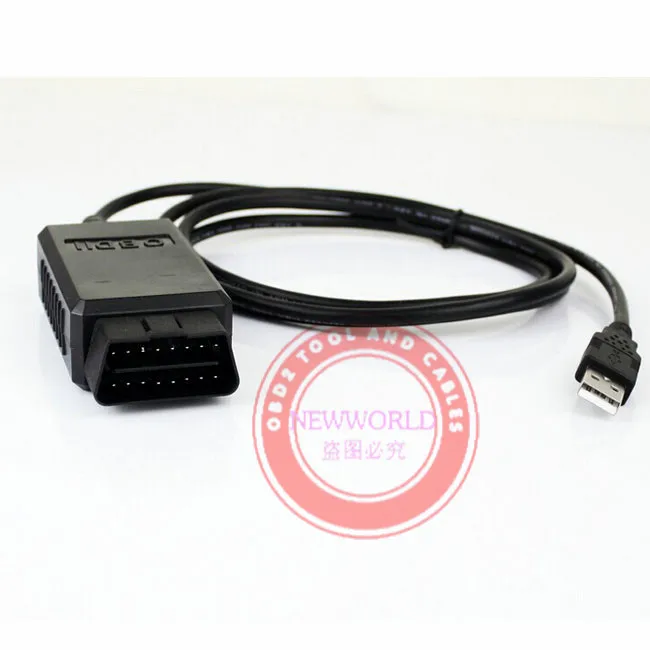

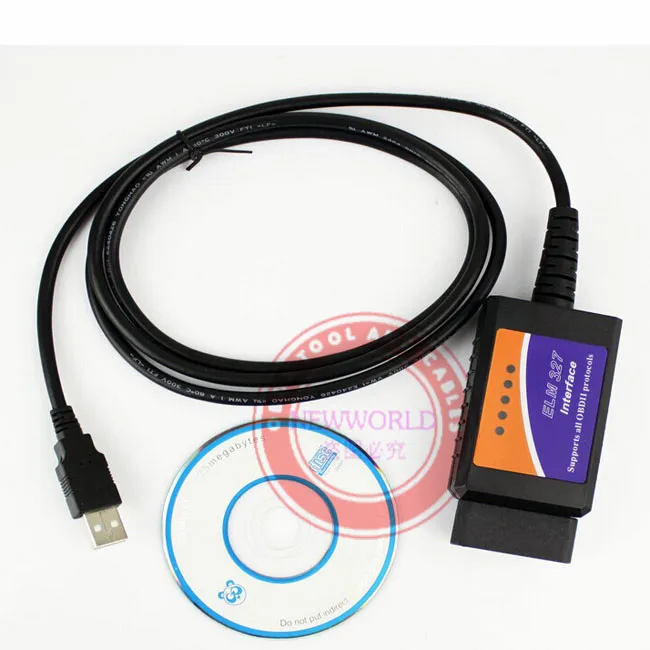

Elm 327 usb с оригинальным чипом FT232RL и PIC18F2480



Сканер ELM327 USB OBDII-это инструмент для диагностики и производительности двигателя для любителей автомобилей и профессионалов. В сочетании с компьютером и программным обеспечением OBD2 ELM327 USB позволяет легко сканировать и очищать коды двигателя, просматривать и записывать данные о двигателе в реальном времени и производительности и многое другое.

Особенности:

• Чтение и удаление диагностических кодов неисправностей (DTCs) и выключение контрольный светильник двигателя
• Совместимость с компьютером Windows, Mac или Linux с доступным программным обеспечением
• Просмотр данных о транспортном средстве в реальном времени, графиков и параметров производительности
• Найти и исправить проблемы, прежде чем они произойдет
• Подключение через высокоскоростной USB кабель
• Совместим со всеми совместимыми с OBDII транспортными средствами
• Натуральная ELM327 процессор
• Совместим сSAE J1850 ШИМИSAE J1850VPWПротоколы обнаружены на многих транспортных средствах F ord и G M (эти протоколыНеПоддерживается более дешевыми сканерами)

Последняя Поддержка нескольких протоколов:

• ISO 9141-2 (5 бод инициализации, 10,4 кбод)
• ISO 14230-4 KWP (5 бод инициализации, 10,4 кбод)
• ISO 14230-4 KWP (быстрая инициализация, 10,4 кбод)
• ISO 15765-4 CAN (11 бит ID, 500 кбод)
• ISO 15765-4 CAN (29 бит ID, 500 кбод)
• ISO 15765-4 CAN (11 бит ID, 250 кбод)
• ISO 15765-4 CAN (29 бит ID, 250 кбод)
• SAE J1939
• SAE J1850 PWM (на многих транспортных средствах Fo rd)
• SAE J1850 VPW (на многих транспортных средствах G M)

Покрытие автомобиля:
Работает на всех транспортных средствах OBDII (1996 + в США) и EOBD (бензиновые автомобили с 2001 + и дизельные автомобили с 2003/2004 в Европе)
Для вашего автомобиля, который будет соответствовать стандарту OBD II, он Обязательный аксессуар одежды нового сезона 16-контактный диагностический разъём (DLC) под приборной панелью и очистки выхлопных газов, Управление на наклейке «Информация» должно быть указано, что транспортное средство obd-ii-совместимо

 С соответствующим программным обеспечением, выполните следующие операции:

• Чтение диагностических кодов неисправностей, как общих, так и специфических для производителя, и описание кода дисплея с более чем 3000 универсальными определениями кодов в базе данных
• Четкие диагностические коды неисправностей и выключить контрольные огни двигателя
• Отображение и запись данных датчика в реальном времени, включая:

• И двигателя (об/мин)
• Хладагент Температура
• Расчитанное значение нагрузки
• Топлива Системы статус
• Миль в час) или Скорость
• Мгновенная корректировка топливной смеси
• Постоянная корректировка топливной смеси
• Впускной коллектор Давление
• Опережения
• Всасываемого воздуха Температура
• Скорость воздушного потока
• Абсолютное Положение Дроссельной заслонки
• Напряжение кислородного датчика/соответствующая кратковременная топливная планка
• Топлива Системы статус
• Топлива Давление
• + Больше

Технические характеристики:

• Тип подключения: USB
• Скорость передачи данных: 9600 или 38400
• Светодиоды индикатора: OBD Tx/Rx , RS232 Tx/Rx, мощность
• Процессор: ELM327
• Напряжение: 12 В (встроенная защита)

Это elm 327 usbУдобный емкостный Мини-стилус, служащий также в нормальное



Если вам это интересно, вы можете изменить elm327 для реализации функции elmconfig.


Вам нужно будет иметь следующие инструменты:

• Паяльник
• Кусачки/щипцы для наращивания волос
• Провод (различные цвета, если это возможно-но не важно)
• Изоляционная лента
• Отвертка

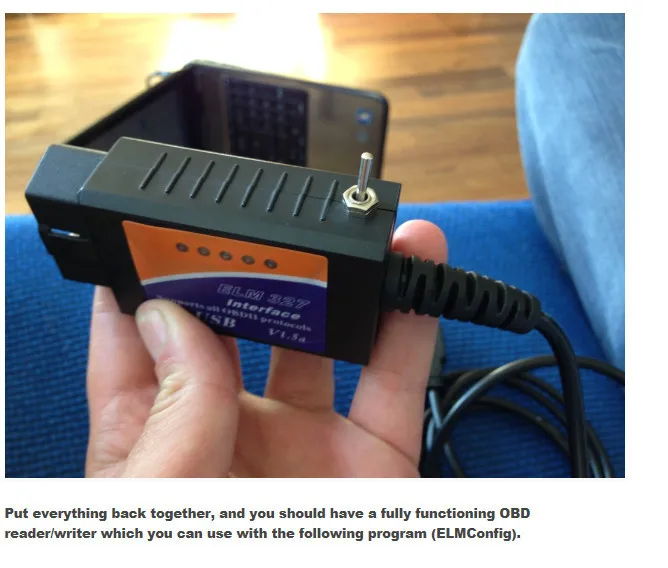

• SMTS (Sub Mini тумблер)-миниатюрный тумблер ВКЛ/ВЫКЛ Dual 3A




Так как в новой модели F ords есть два типа сети (как и в большинстве других автомобилей), существует два разных способа интерпретации этих соединений. Две системы известны как CAN-High и CAN-Low (CAN + CAN-) -это также может быть известно как высокоскоростная Шина can (HS CAN) И средняя скорость CAN Bus (MS-CAN).

ELM327 модификации

Сначала снимите наклейку на передней части модуля ELM OBD, чтобы показать 4 положительных винта


Мы повторно проводим вилку в соответствии с схемой проводки ниже:

Также доступен на веб-сайте разработчика:




Эта программа (EMLConfig) позволит вам изменить функции ECU, активировать или деактивировать опции, которые были доступны только путем размещения вашего автомобиля в местном дилерском центре F ord.

Теперь это может быть очень опасным инструментом, поэтому используйте его с осторожностью-убедитесь, что вы сделали резервную копию каждого из настроек, прежде чем писать на ваш ECU. Я объясню, как это делается дальше в руководстве.

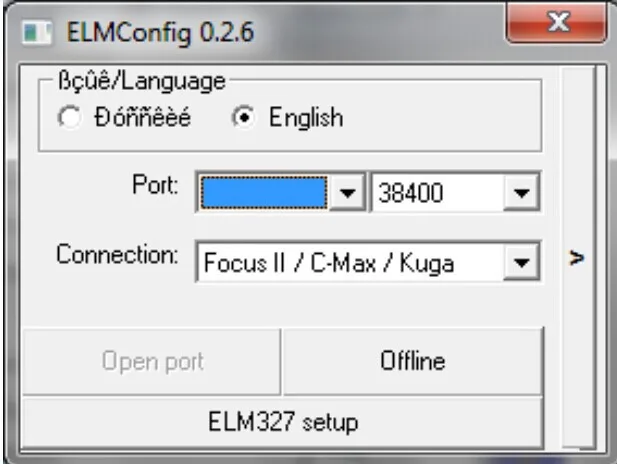

Когда вы откроете ELMConfig, вам будет представлен следующий экран:


Спасибо,
Если вы заинтересованы в этом, пожалуйста, измените его, если вы не уверены или не заинтересованы в нем, пожалуйста, не меняйте, мы не ответили на изменения и техническую поддержку программного обеспечения elmconfig, мы можем просто сказать, что вы можете сделать это.
