Комплект электродвигателя шпинделя с воздушным охлаждением CNC 400 кВт ER20 24000 Гц

Комплект электродвигателя шпинделя с воздушным охлаждением CNC 400 кВт ER20 24000 Гц

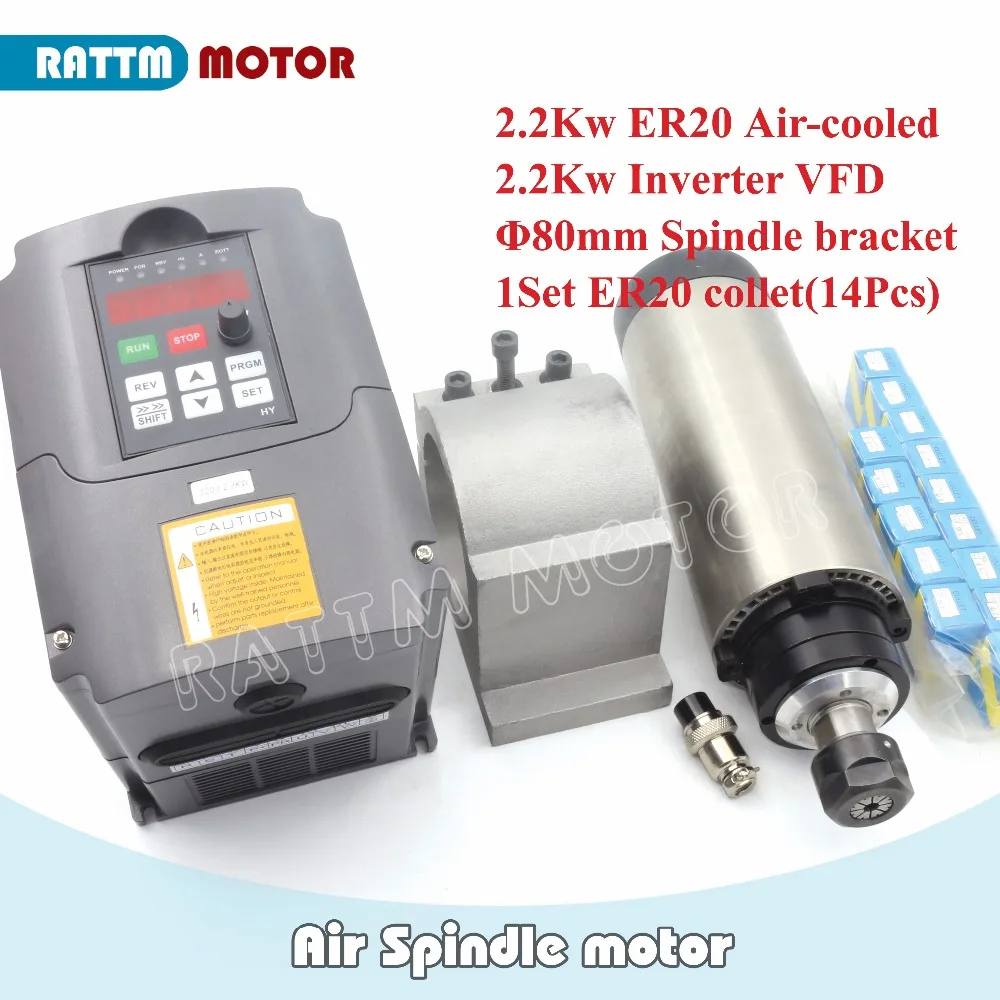

Посылка включает:

1x2,2 кВт ER20 двигатель шпинделя с воздушным охлаждением(220 В, 400 Гц, 24000 об/мин, 4 подшипника)

1x2,2КВтИнвертор 2HP 220В

1x80 мм литой алюминиевый кронштейн

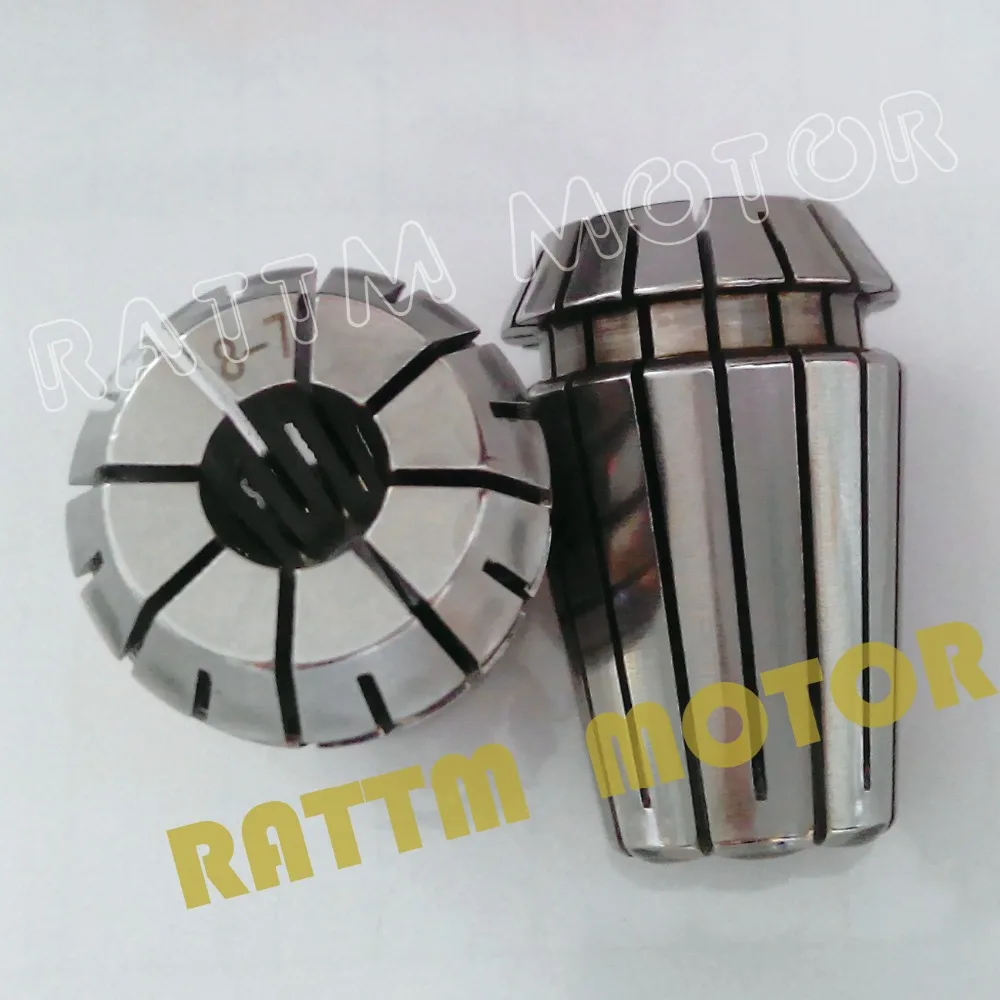

1 Набор ER20 Коллет (14 шт 1 ~ 13 мм)

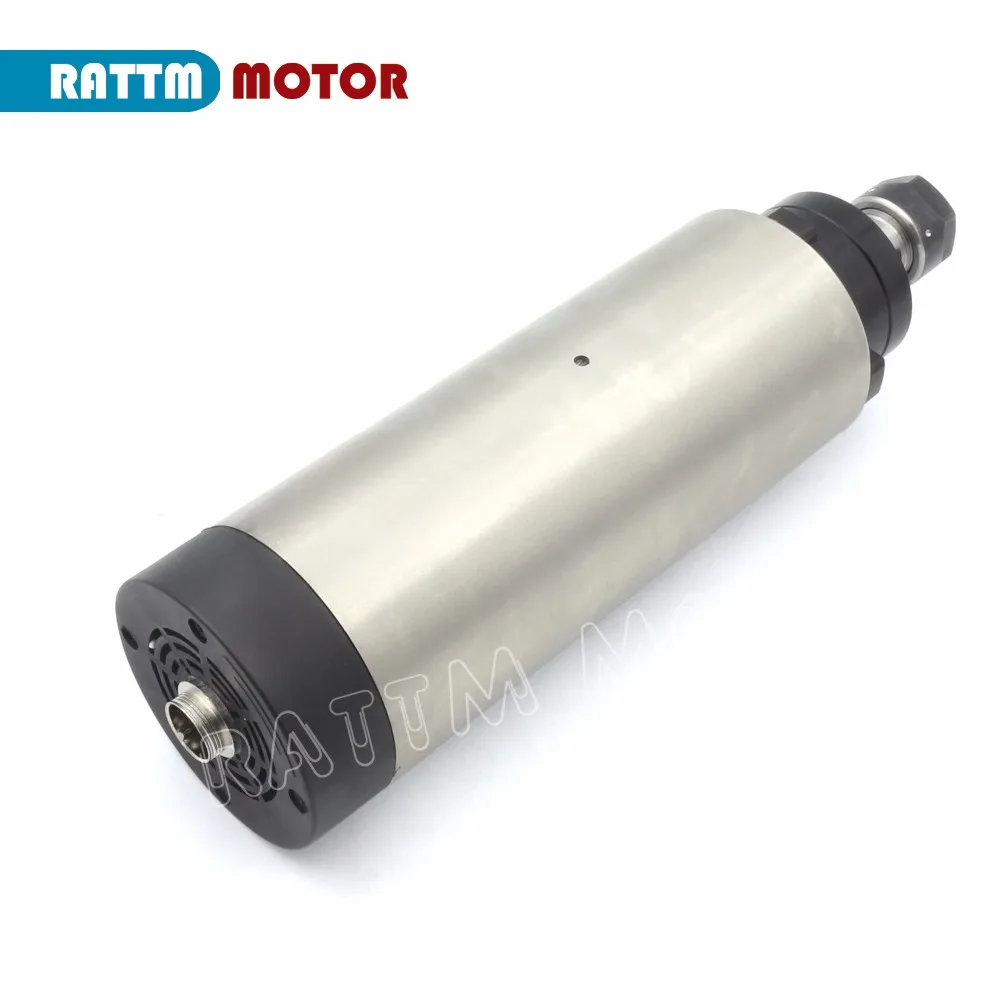

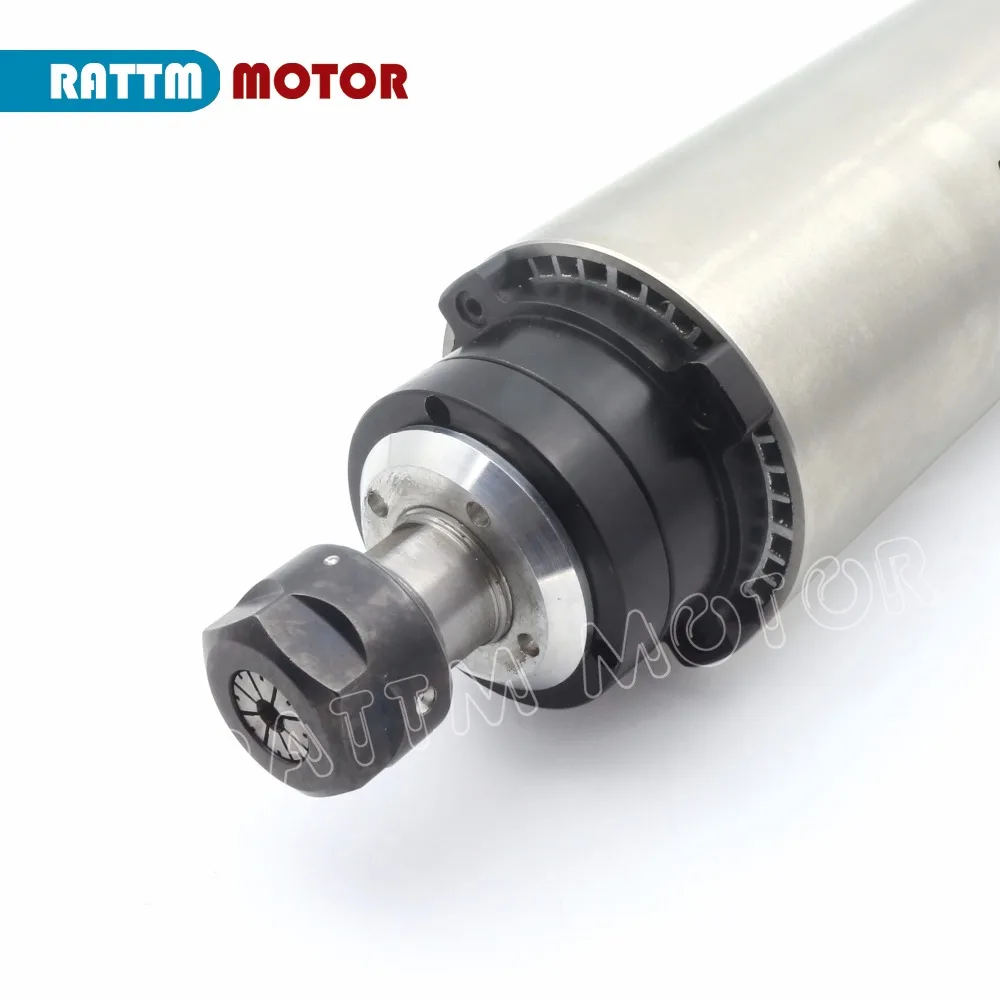

1. Гравировальный фрезерный станок с воздушным охлаждением двигателя шпинделя ER20 2 кВт

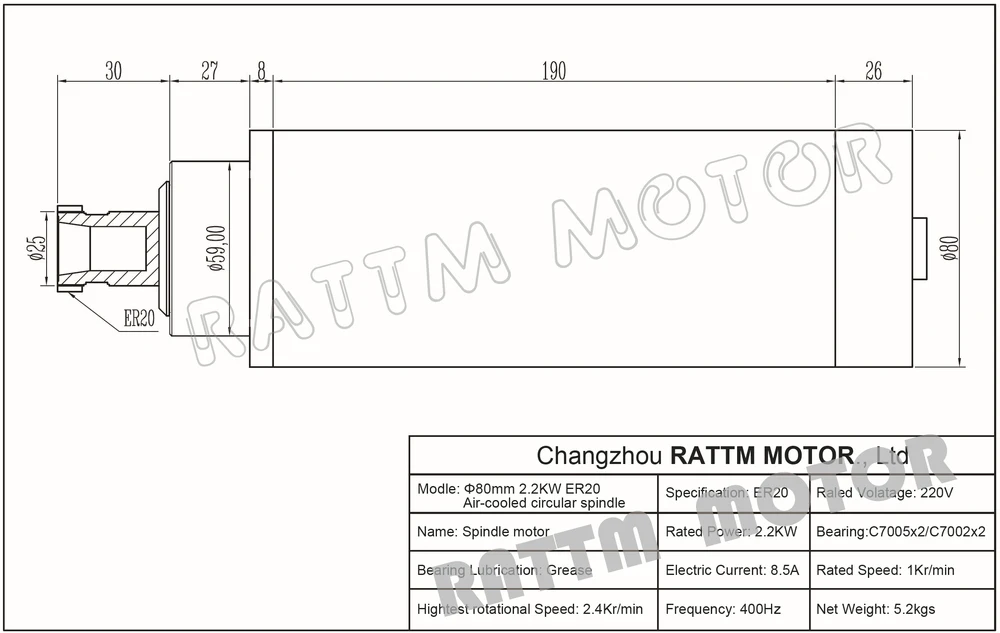

Спецификация:

Материал:Нержавеющая сталь

Размер:80x230 мм (средний диаметр корпуса: 80 мм x Длина: 230 мм)

Мощность:2.2 кВт

Напряжение:220В переменного тока

Ток:8.5A

Частота:0-400 Гц

Скорость:0-24000 об/мин

Охлаждение:С воздушным охлаждением

Выход:Менее 0,05 мм

Точное Коническое отверстие:Менее 0,025 мм

Смазка подшипника:Смазка

Размер цанги:ER20

Подшипники:4 подшипника (C7005x2 + C7002x2),P4 класса, угловые контактные подшипники

Вес нетто:5,2 кг

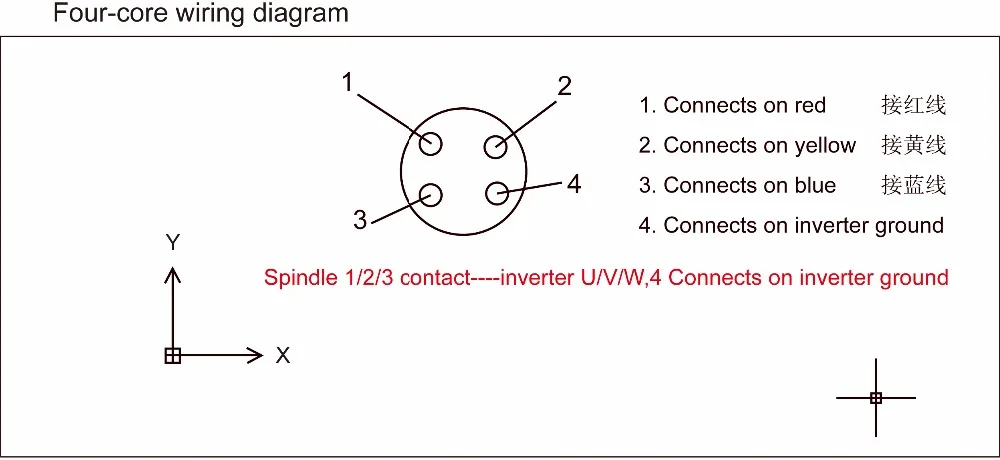

Интерфейс источника питания:Профессиональный авиационный интерфейс, интерфейс 1234 отмечен 123 соответственно подключен к выходному концу инвертора (U, V, W), 4 заземляющего провода этот интерфейс должен быть безопасным заземлением.

Основное применение:Дерево, алюминий, камень, металл, стекло, ПВХ, PCB и т. Д. Промышленность

1) Структурные особенности

1) высокоскоростной Электрический главный подшипник принимает c-класс высокоскоростной угловой контактный шариковый подшипник, наборы осей загрузки, улучшает шпиндель в высокоскоростном вращении, поддерживая жесткость и точность шлифования.

2) перед вождением, вращение вала вручную. Высокоскоростное вращение шпинделя, вызванное повышением температуры, использование охлаждающей жидкости, циркулирующей системы для устранения.

2) инструкции по использованию

1) при использовании необходимо сначала подключить трубу охлаждающей воды, сделать шпиндель соединить Охлаждающую воду, а затем начать.

2) перед вождением, повернуто вручную шпинделем. Если сенсорный блок не является гибким, вы должны устранить проблемы, И затем Проверьте направление вращения шпинделя от конца шпинделя, чтобы увидеть, должен ли матч вращаться против часовой стрелки электропроводка должна быть изменена, чтобы сделать ее последовательной.

3) перед вождением Охлаждающая вода для шлифовки заготовок не может находиться в передней части крышки шпинделя, чтобы предотвратить попадание передней крышки подшипника на Впускной двигатель и подшипник. Двигатель не должен попадать в воду, после включения двигателя, когда вы живете в шлифовке заготовки, чтобы открыть шлифовку заготовок охлаждающей жидкости. Сначала выключение охлаждающей жидкости, а затем закрыть двигатель шпинделя.

3) техническое обслуживание и обслуживание

1) моторизованный шпиндель со средней частотой питания номинальное напряжение, частота должна соответствовать параметрам технологии электрического шпинделя, скорость вращения моторизованного шпинделя может изменить частоту для регулировки, а также прямое пропорциональное изменение напряжения.

2) Когда шпиндель временно не используется, следует использовать сжатый воздух для продувки охлаждающей жидкости, чтобы избежать ржавчины, подключите отверстие. Поверхность шпинделя должна быть покрыта антикоррозийным маслом. Устройство защиты конца вала, помещается в сухом месте.

3) Если замена шпинделя подшипников, лучший профессиональный и технический персонал из замены. Используйте специальные инструменты, катушка статора не удаляется.

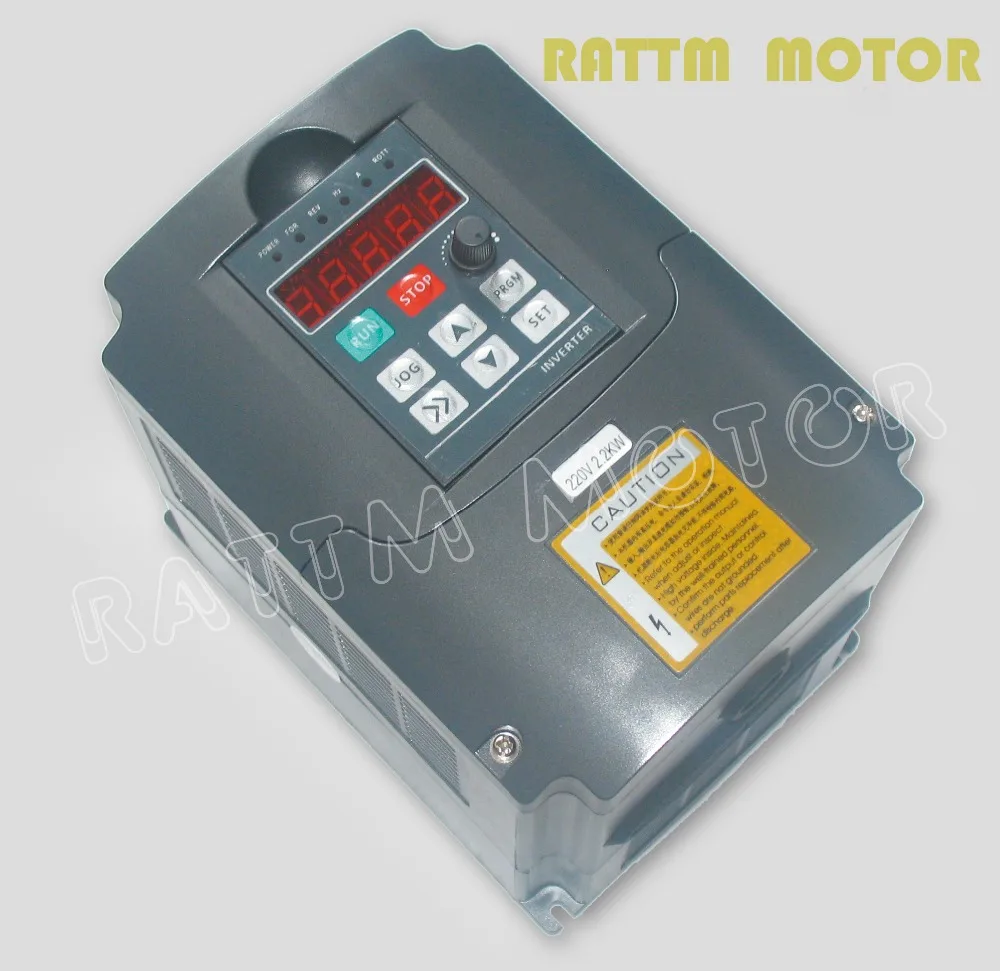

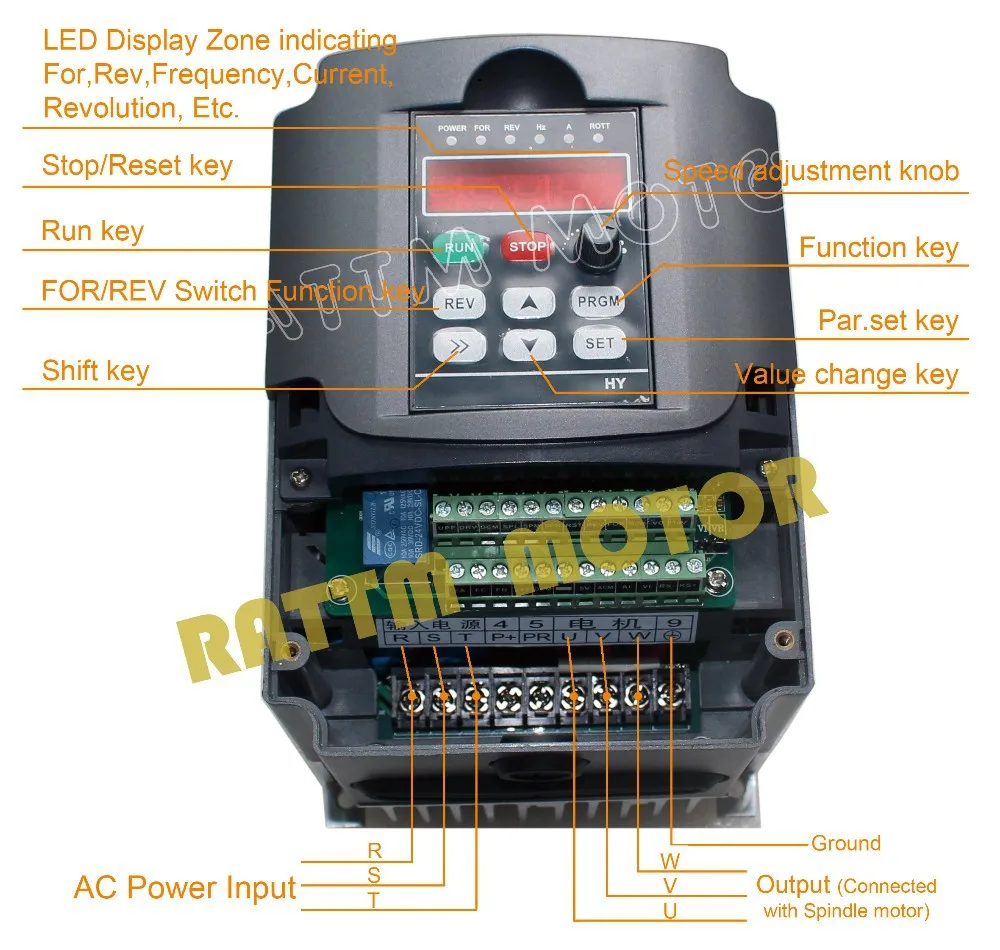

2. 2.2kw Инвертор VFD

Продукт Характеристика:

1)PID контроль; Расширенное вычисление PID замкнутая арифметика, быстрая скорость отклика и высокая пригодность;

2) Легкая функция PLC может реализовывать 16 ног скорости и функции управления инвертором;

3)RS485 порт связи, принимающий стандартный международный MODBUS главный контроль цепи;

4) с чрезвычайно сильной защитой от помех

5) Низкая Выходная ratting torque0.5гц-150%, низкая скорость работы;

6) переноска регулируется на 16 кГц, полностью беззвучная рабочая среда;

7) Широкая рабочая зона напряжения, нормальная работа в 304-456 в;

8) Автоматическая регулировка напряжения (AVR) техника, для обеспечения мощности нагрузки инвертора;

9) различные методы управления синхронизацией и несинхронизацией, динамически реализуют быстрый запуск без изменения тормозов;

10) с идеальной защитой от ошибок и защитой от короткого замыкания;

Технические параметры:
1) Входное напряжение: 220 В (+/-15%), мы также поставляем 380 В (+/-15%), пожалуйста, свяжитесь с намиДля товара на складе.
2) Выходное напряжение 208Vac-240VAC
3) Входная частота: 48-63 Гц
4) Выходная частота: 0-400 Гц
5) Входная Фаза: 1 или 3 фазы
6) Выходная Фаза: 3 фазы
7) Гарантия: 1 год с даты покупки

Преимущество:

1)Режим управления SPWM, он очень прост в использовании и удобен;

2) функции защиты очень прочные;

3) Защита от перегрева;

4) защита от перегрузки;

5) защита предохранителя;

6) перезапуск после мгновенной остановки, защита от остановок;

7) Порошковая функция;

8) надежное качество.

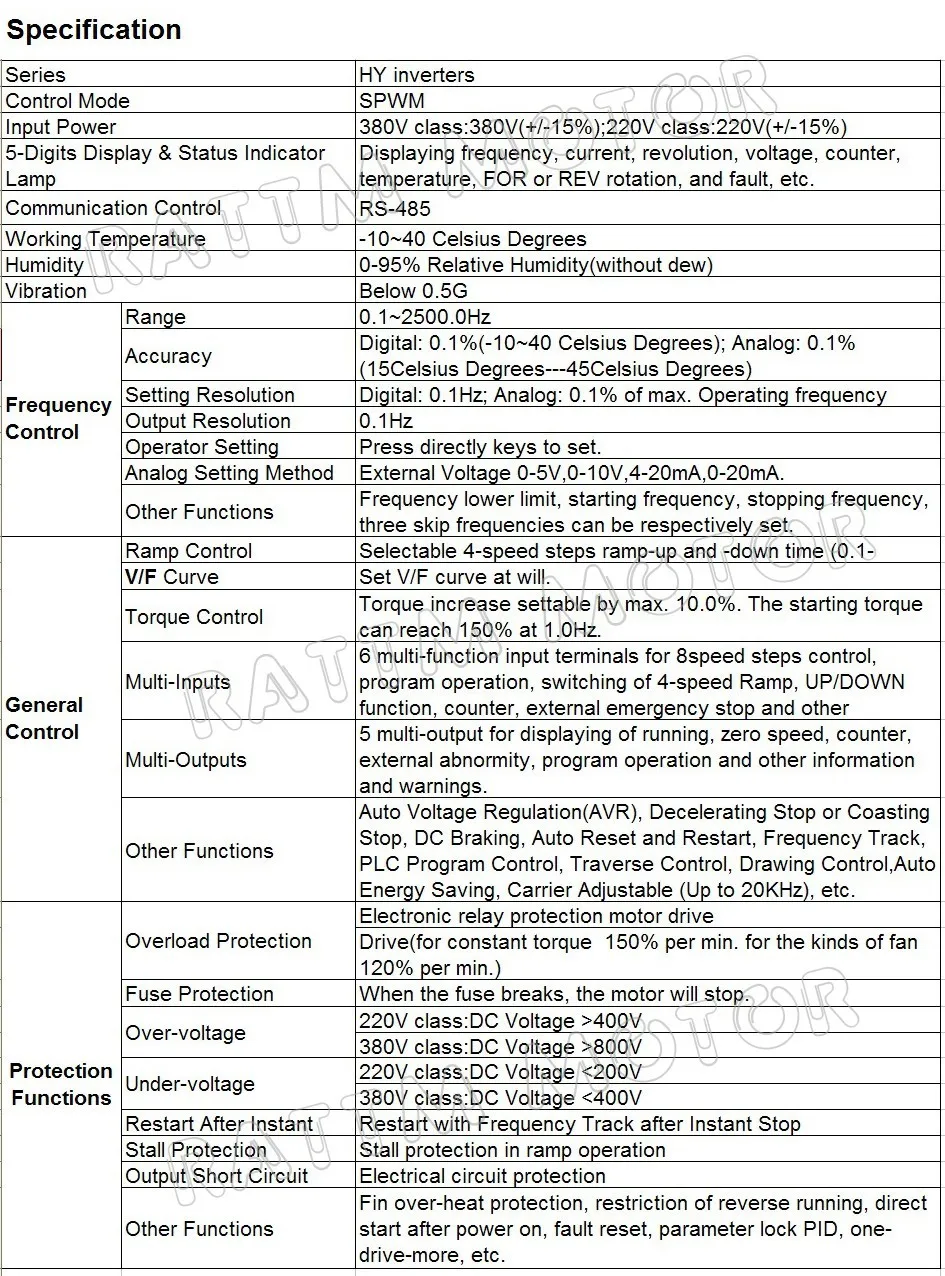

Спецификация

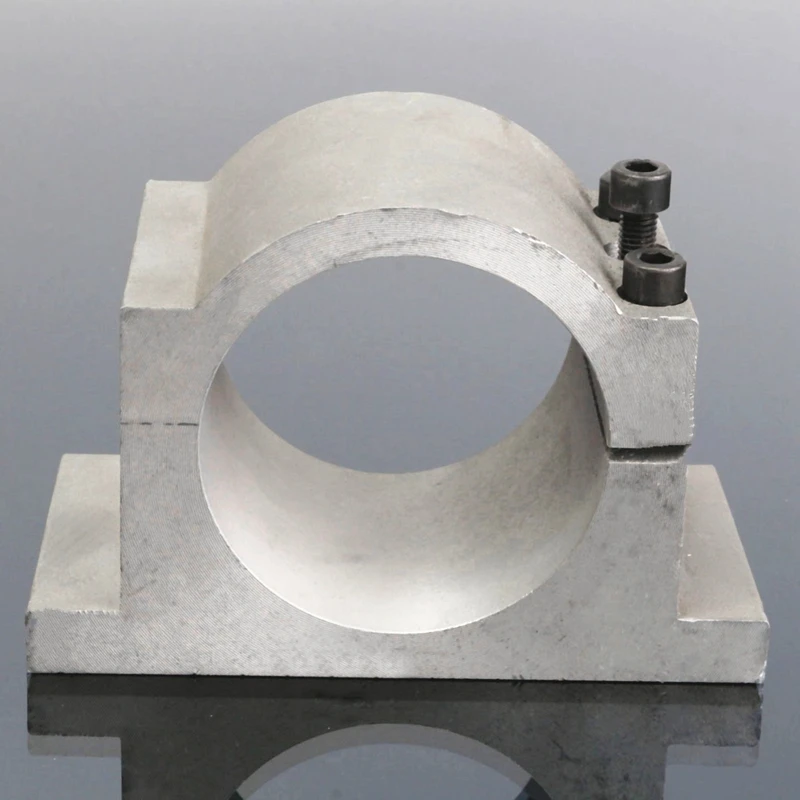

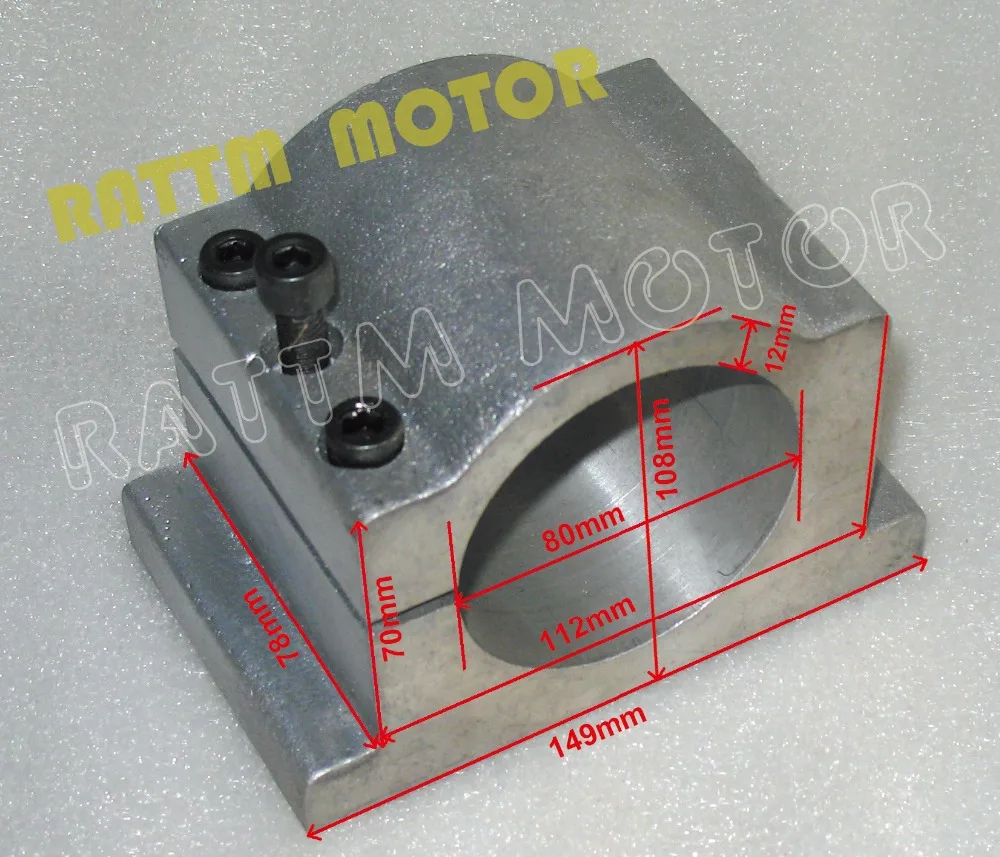

3. 80Мм литой алюминиевый кронштейн

Диаметр: 80 мм/100 мм
