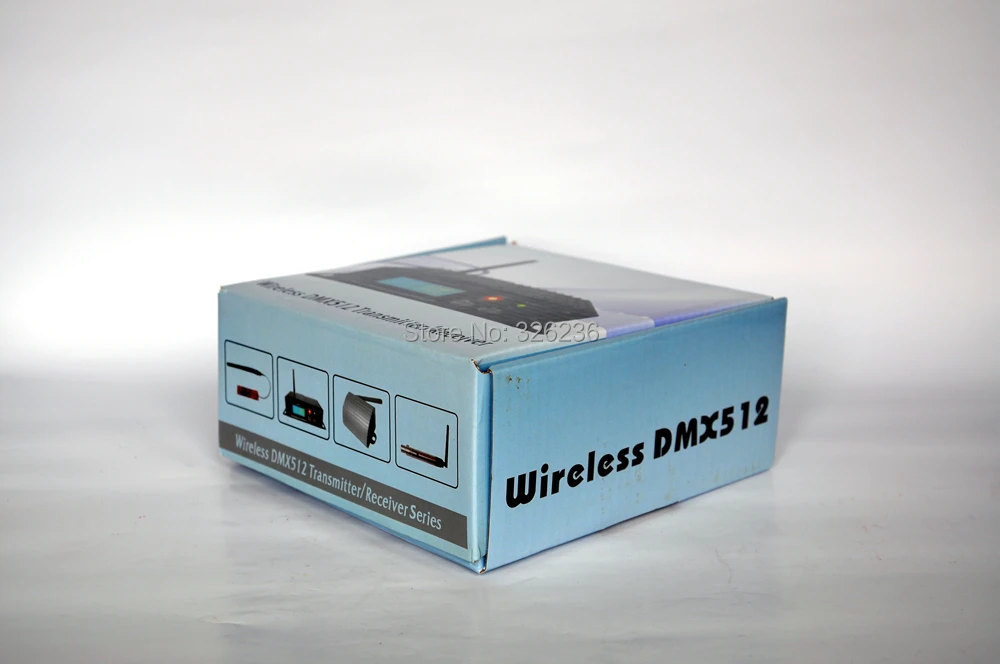

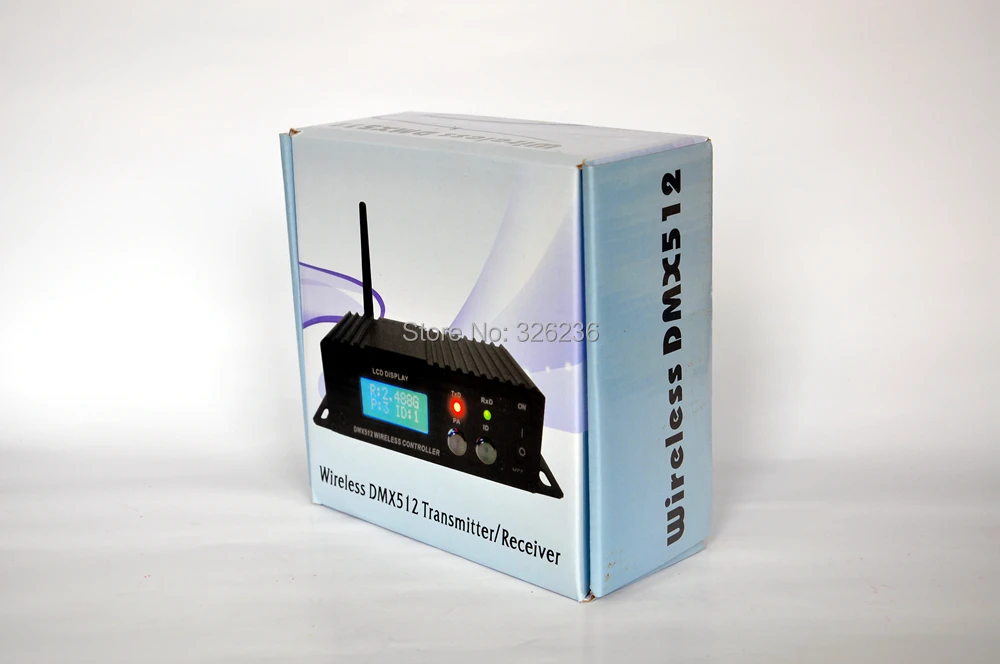

Gigertop TP D23 2 4G беспроводной ЖК дисплей DMX512 передатчик приемник DMX консольный

Gigertop TP D23 2 4G беспроводной ЖК дисплей DMX512 передатчик приемник DMX консольный

Этот продукт принимает глобальное открытие2,4GISM Частотная секция без разрешения

Высокая эффективность GFSK модулирование, Коммуникационный дизайн 126 каналов прыжки frenquecy, высокая способность анти-помех.

Применение:
Сценическое освещение, дискотечный зал, большая производительность литературы, гимнастическое освещение, временная сцена, Городская система освещения, ТВ-станция, конференц-центр, профессиональная демонстрация, тематический парк, освещение бара и так далее.

1: Breif Введение:

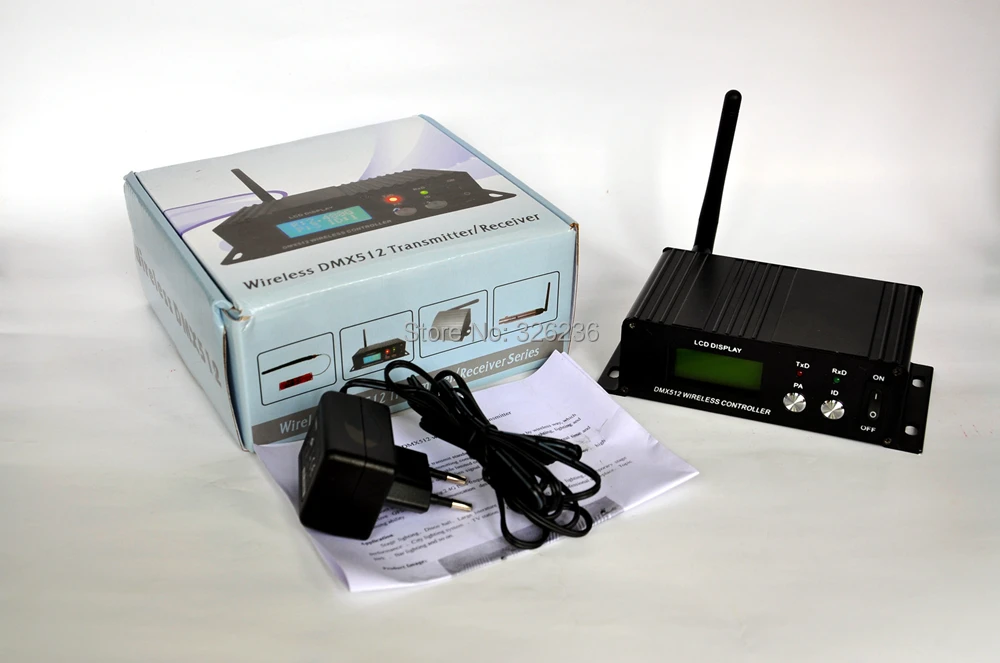

Это своего рода беспроводной контроллер DMX (излучение сигнала) для получения сигнала DMX с консоли DMX и передачи сигнала на другой беспроводной контроллер DMX (получение сигнала) для управления креплением в сигнале DMX.

2: спецификация:

Название модели: 2,4 GWireless DMX контроллер

Входная мощность: 9 В/500 мА

Расстояние передачи: 400 м (пустое место)

Рабочая частота: 2400 м ~ 2431 м (2,4G ISM)

Мощность передачи: 20DBM

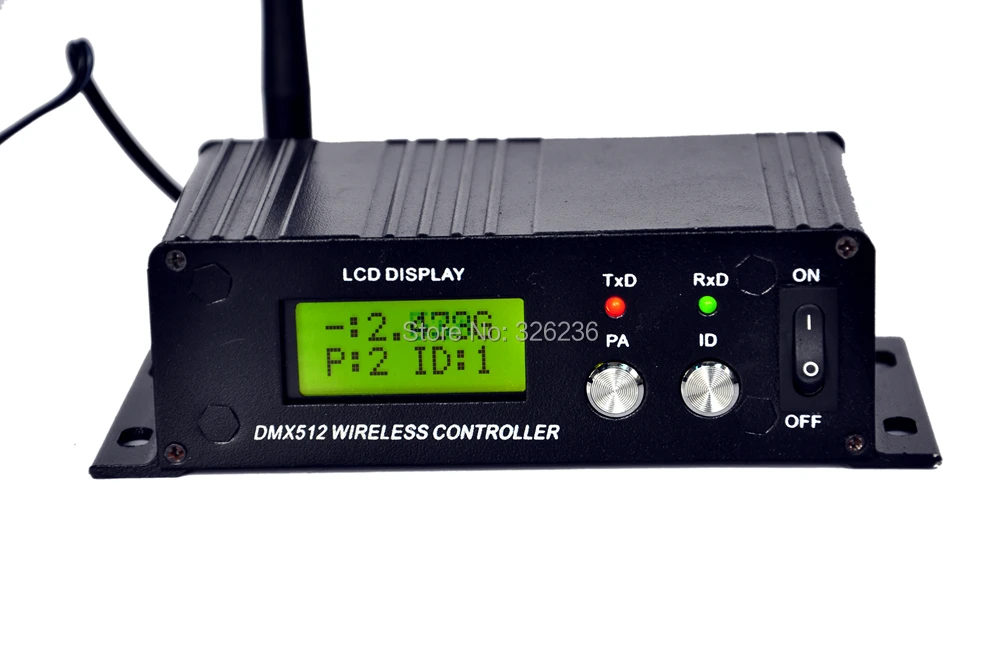

3: Эскиз:

(1.) разъем SMA антенны

(2.) Входная розетка постоянного тока

(3.) DMX сигнальный индикатор

(4.) Беспроводной Дистанционный Индикатор: Получение сигнала (красный), излучение сигнала (зеленый)

(5.) Dip Switch 1, code No.1-No.4 для настройки Адреса подключения для контроллера получения сигнала, когда подключено более 2 шт. (доступна настройка в реальном времени)

(6.) dip Switch 2, код No.1-No.5 предназначены для настройки выбора рабочей частоты, No.6-это переключатель ВКЛ-ВЫКЛ получения сигнала и излучения сигнала (вкл для излучения сигнала, ВЫКЛ для получения сигнала, сброс необходимо сначала отключить питание) (в режиме реального времени Настройка доступна)

4: Инструкция по эксплуатации:

(1.) когда вы принимаете его, чтобы быть регулятор спектра излучения сигнала, DMX индикатор сигнала (4) зеленый. Регулятор спектра излучения сигнала получит сигнал от консоли DMX и издаст его. Если индикатор (4) мигает, он работает для излучения.

(2.) когда вы принимаете его в качестве единственного контроллера квитанции, индикатор сигнала DMX (4) красный. Контроллер получения сигнала получит сигнал от регулятор спектра излучения сигнала и преобразует его в сигнал DMX для управления прибором. Если индикатор (4) мигает, он работает для получения. Если индикатор мигает нерегулярно или без вспышки, вам нужно отрегулировать антенный Ангел или сократить пространство между собой. Когда вы устанавливаете онлайн, красный свет будет мигать один раз, если сигнал будет гореть, он будет мигать; если нет сигнала, он будет выключен. Более короткое расстояние, чем быстрее мигает свет.

(3.) когда беспроводной контроллер DMX должен быть установлен регулятор спектра излучения сигнала, индикатор сигнала DMX (3) мигает, когда он получает сигнал правильно формирует консоли DMX.

(4.) когда подключено более 2 контроллеров получения сигнала, вам нужно настроить адрес подключения на Dip-коммутаторе 1 код No.1-No.4.

(5.) должен быть настроен режим получения сигнала или излучения сигнала.

(6.) беспроводной DMX контроллер может работать со следующей частотой:


5. Рабочая среда и Предостережения:

(1.) Регулятор спектра излучения сигнала и Контролер получения сигнала должны работать на той же частоте и одном адресе, или он потерпит неудачу.

(2.) когда регулятор спектра излучения сигнала и контроллер получения сигнала работают, антенна должна быть вертикальной к контроллеру, чтобы настроить электромагнитное поле, чтобы обеспечить лучшую передачу сигнала.
