4 дюймовый водяной насос на солнечной батарее DC72V 1000 Вт макс. расход 15000л/ч подъем 40

4 дюймовый водяной насос на солнечной батарее DC72V 1000 Вт макс. расход 15000л/ч подъем 40

СоветуюПанель солнечных батарей: 6Шт 36 в 260 Вт, 3 в серии x 2 параллельно


Внимание:

1. Указанная цена включает: насос + MPPT контроллер + аксессуары,Без панели солнечных батарей;

2. Если нужна солнечная панель, пожалуйста, дайте нам знать, мы сообщим вам (но мы предлагаем купить панели PV

Локально, чтобы сэкономить высокуюКурьерская стоимость, больше, солнечные панели большого размера очень хрупкие во время доставки экспресс-почтой)

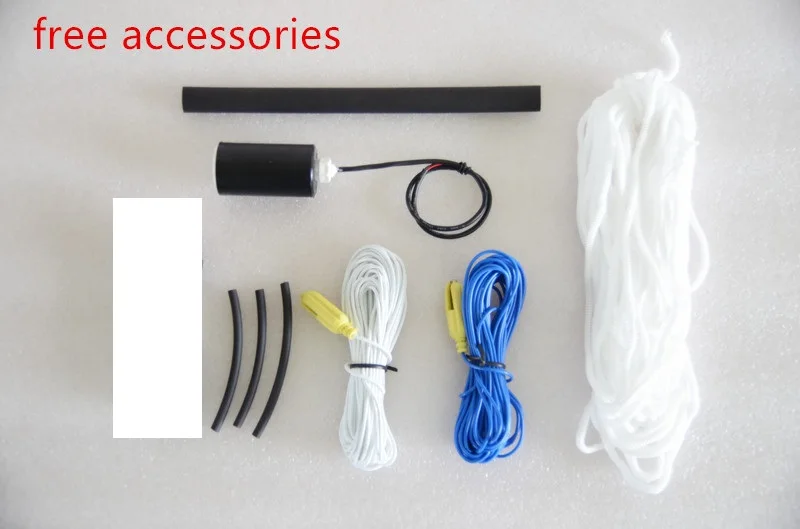

3. Бесплатные аксессуары, включая:
A. Насос с 3 метровый кабель b. Контроллер насоса
C. Кабельный разъем
D. Датчик уровня воды e. Веревка: 10 метров

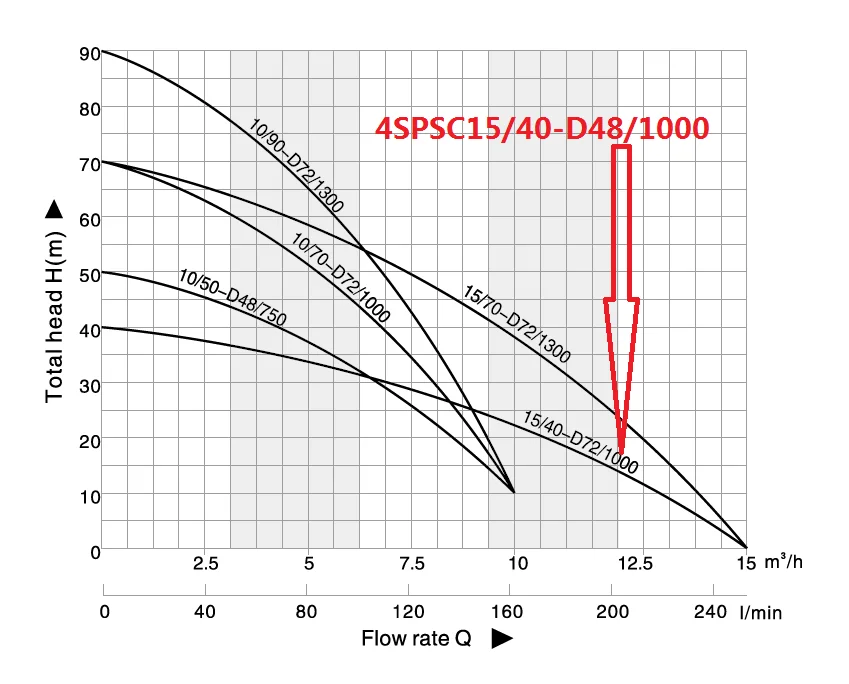

Кривая производительности

Полный набор

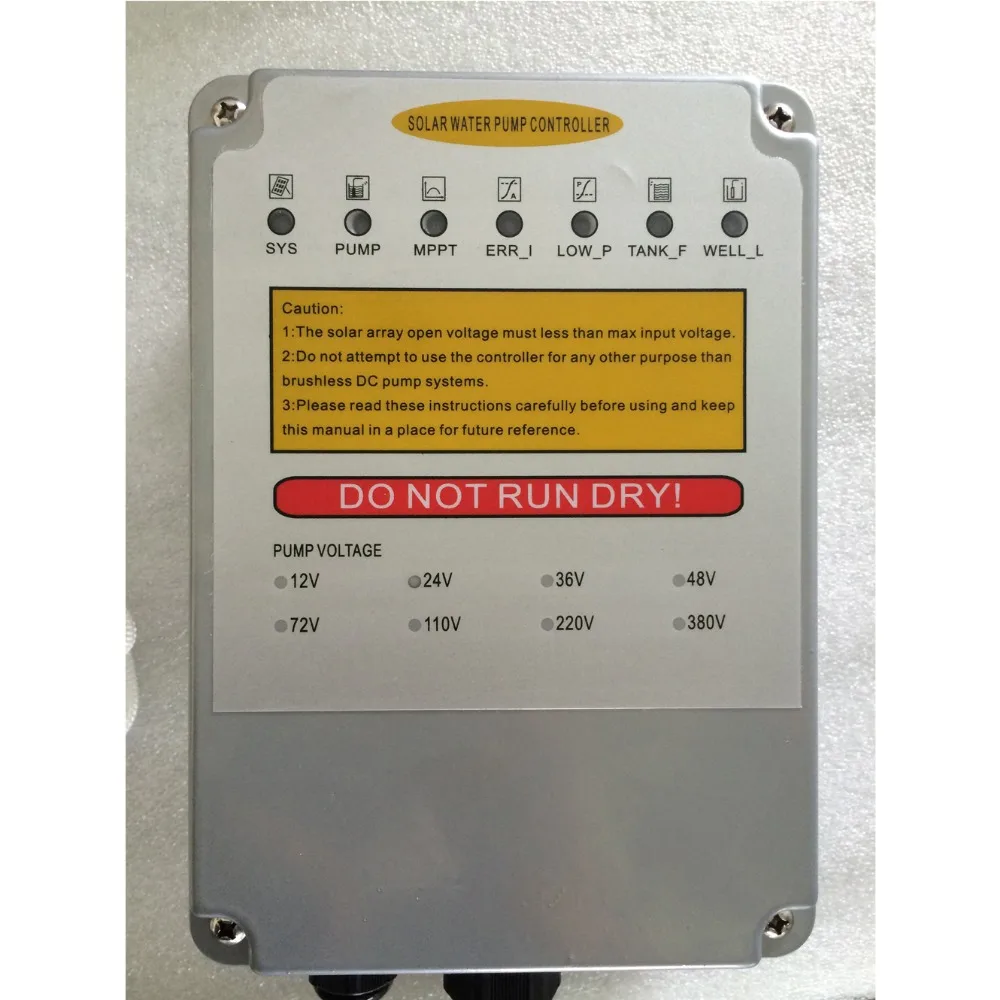

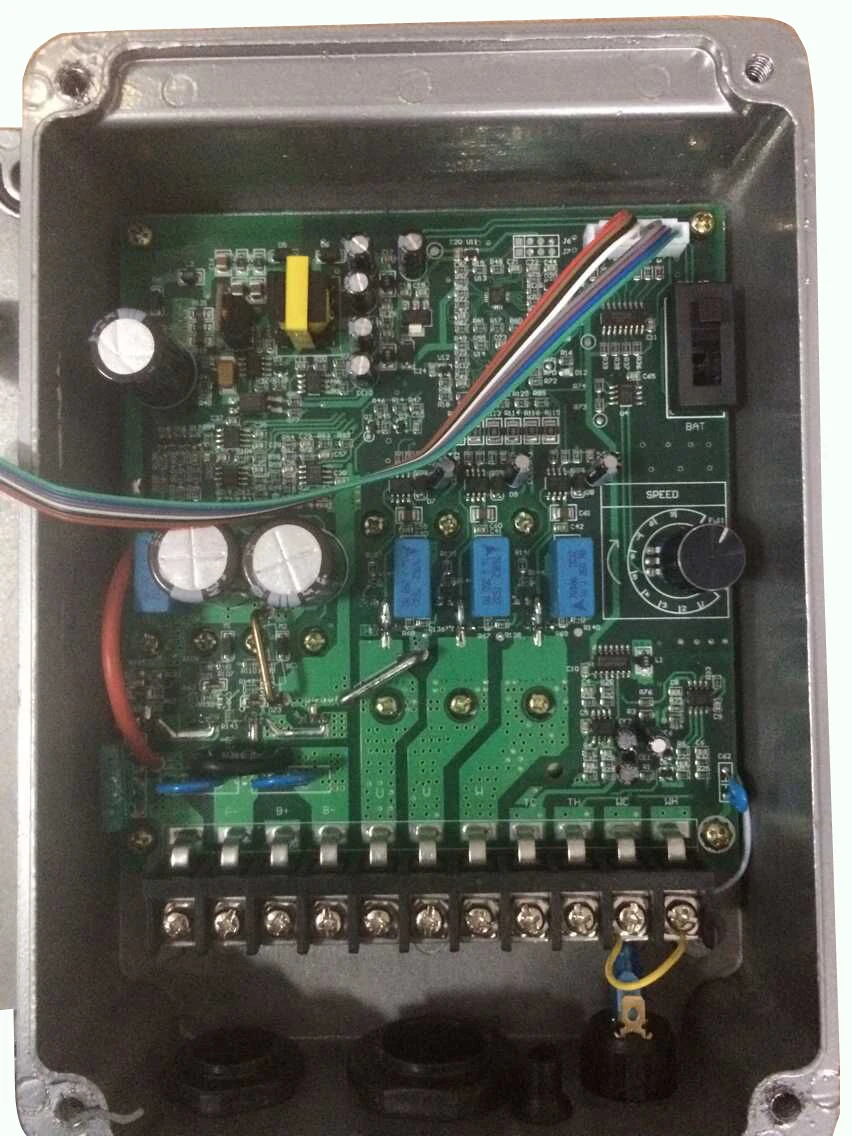

Контроллер MPPT

Аксессуары

A. Кабельный разъем

B. 3 шт. датчик уровня воды c. Веревка: 10 м

Описание

(1) При выбореПанель солнечных батарейНасосной системы

A. Солнечные панели PV (панели солнечных батарей) выбор

Мощность PV панелей (ватт) = Номинальная мощность насоса (ватт) x( 1. 3 ~ 1,6)

Напряжение солнечной панели = номинальное напряжение насоса (Вольт) x 1,5

Контроллер уже будет соответствовать насосу вашим поставщиком

Напр. 300 Ватт насос должен минимум 390 ватт PV панелей, чтобы управлять им (300 w x 1,3 = 390 w)

B. Вам могут потребоваться комбинации панелей, особенно для больших насосов. Во время подключения солнечных панелей, вы должны получить

Солнечные панели в серии, чтобы достичь номинального напряжения насоса, затем параллельно достичь номинального тока насоса

Панелей параллельноДвойнойТок и мощность панелей

Панелей в серииДвойнойНапряжение и мощность панелей

E. g. 2x12 V/ 100 W панели параллельно & rarr; 12 V/200W система

2x12V/ 100 W панели серии & rarr; 24 V/200W системы

(2)При выбореБатареяНасосной системы

Ток, нарисованный насосом = мощность насоса/напряжение

Чехол для насоса 24 Вольт 300 Ватт

300 Ватт разделены 24 = 12,5 ампер

2x100 Ач 12 вольт батареи в серии = 100 Ач на 24 вольт

100Ah делится на 12,5 Ампер x 0,6 = 4,8 часов резервного копирования

Батареи параллельно, добавьте Ah, напряжение остается прежним

Батареи в серии, добавляют напряжение, Ач остается прежним

2. Для установки

(1) Функция блока контроллера солнечного насоса

Защита от низкого напряжения (автоматическая)

Защита от перенапряжения (автоматическая)

A. Защита от перегрузки по току (автоматическая)

B. Защита для низкого уровня воды в колодце (туалет, WH датчики)

C. Защита для полного уровня воды в баке (TC,TH датчики)

D. Контроль скорости работы двигателя (регулятор скорости)

E. Задержка перезапуска рабочей функции (регулятор таймера должен быть установлен период отдыха после того, как насос перестанет работать от

Защита от низкого уровня воды в колодце)

F. Функция MPPT. (Максимальное отслеживание точки питания)

G. Батарея (батарея может быть подключена к контроллеру непосредственно для хранения электроэнергии.)

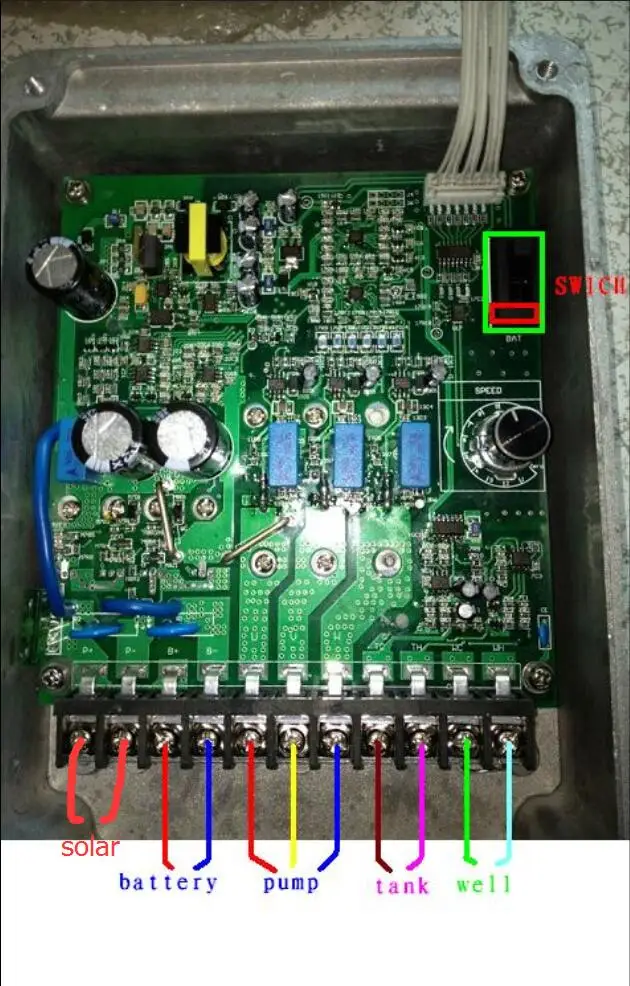

(2) Проводка блока контроллера

Перед тем как начать проводку блока управления,ПереключательДолжны бытьВ выключенном положении.

Проводите насос, панели в блок управления согласно схеме проводки ниже. И насос, и контроллер помечены «U», «V» и «W».

Убедитесь, что вы подключены к сети и не общались друг с другом.

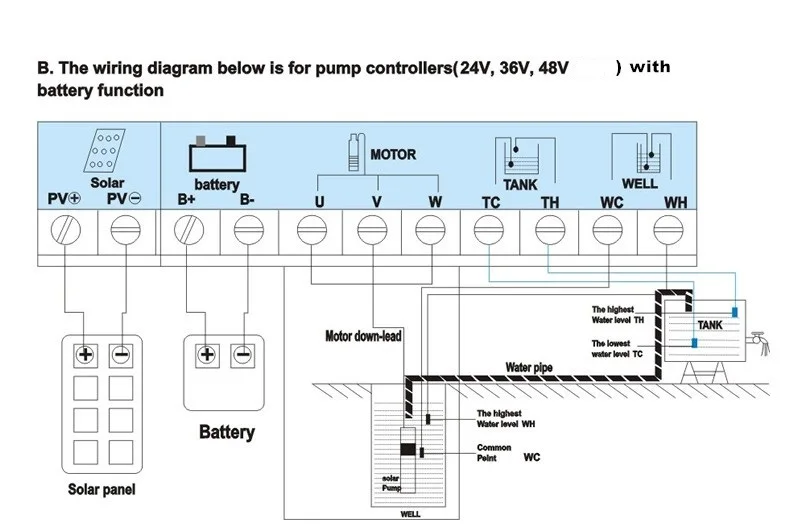

Насосы, коробки контроллера, солнечные панели, батареи, схема подключения

Завод

Применение

Если вы не знаете, как выбрать модель, пожалуйста, сообщите вопрос ниже, я выберу для вас.

1. Каковы Ваши требования к расходу насоса? Это означает, сколько кубических метров воды вам нужно в час.
2. Каковы ваши требования к H1 =? H2 =? H3 =? H4 =?

Пожалуйста, оставьте нам сообщение, если возникнут какие-либо вопросы, мы ответим как можно скорее. Спасибо!
