Шаговый двигатель NEMA17 с ЧПУ 4 шт. драйвер H4200 контроллера 9 30 в пост. Тока а микрошаг

Шаговый двигатель NEMA17 с ЧПУ 4 шт. драйвер H4200 контроллера 9 30 в пост. Тока а микрошаг

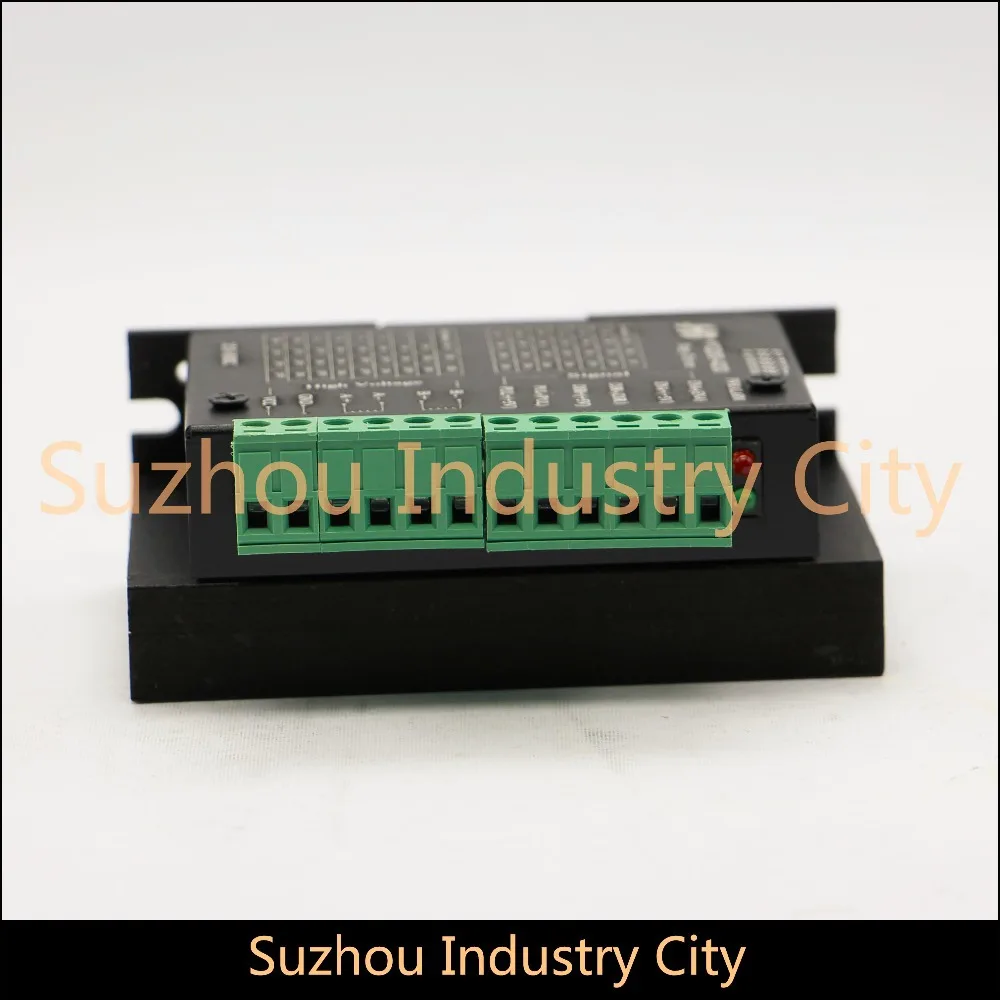

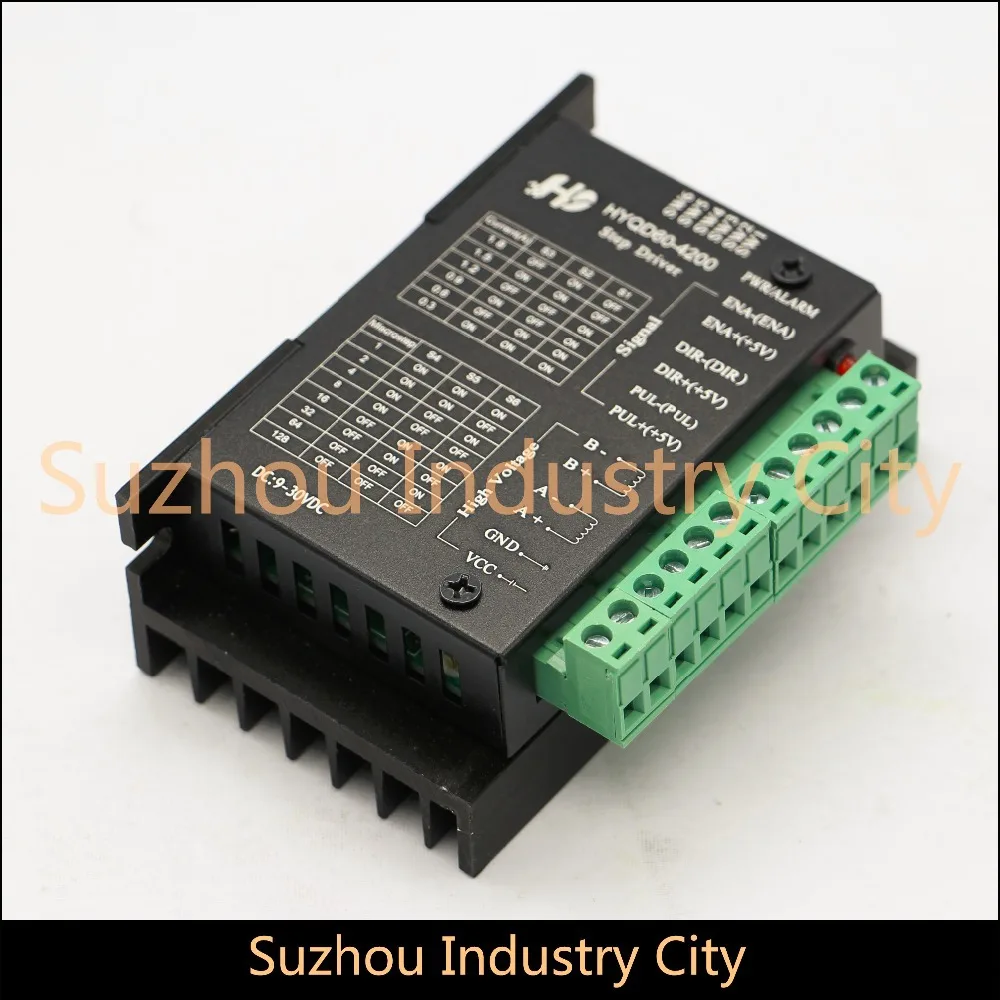

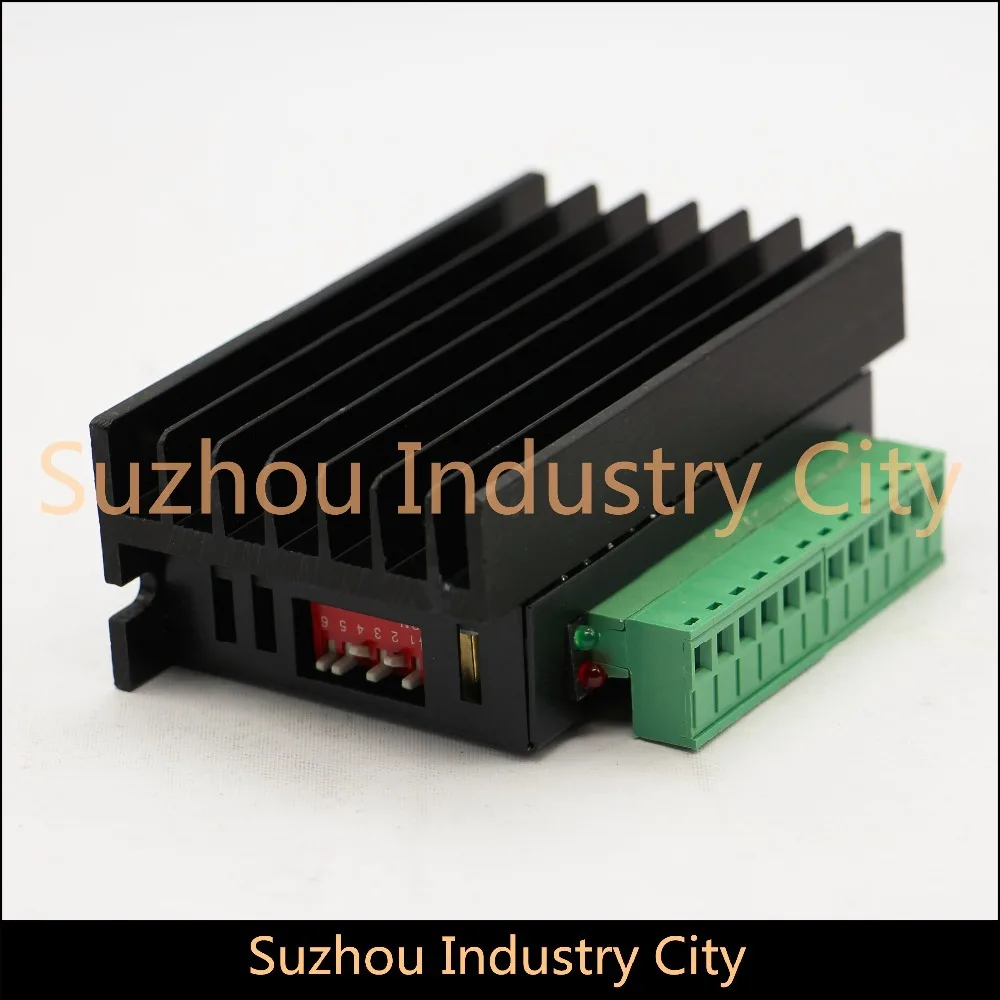

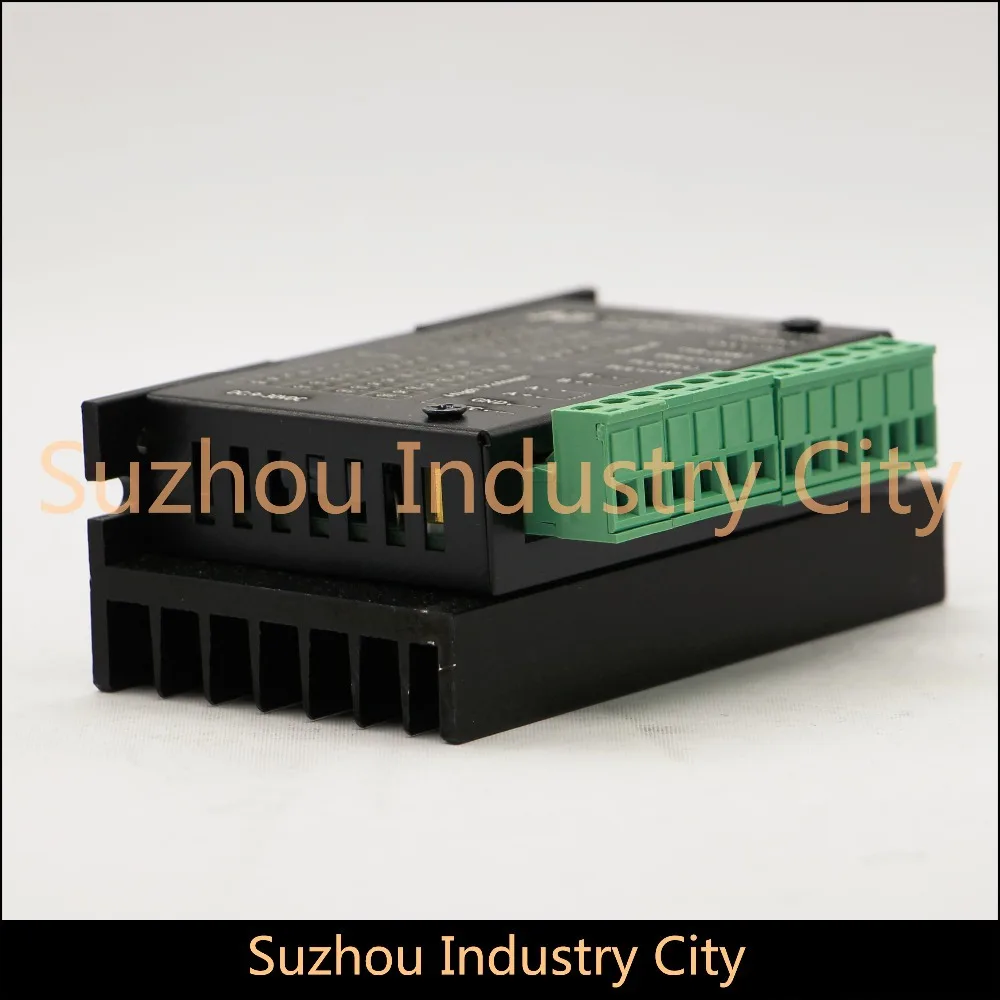

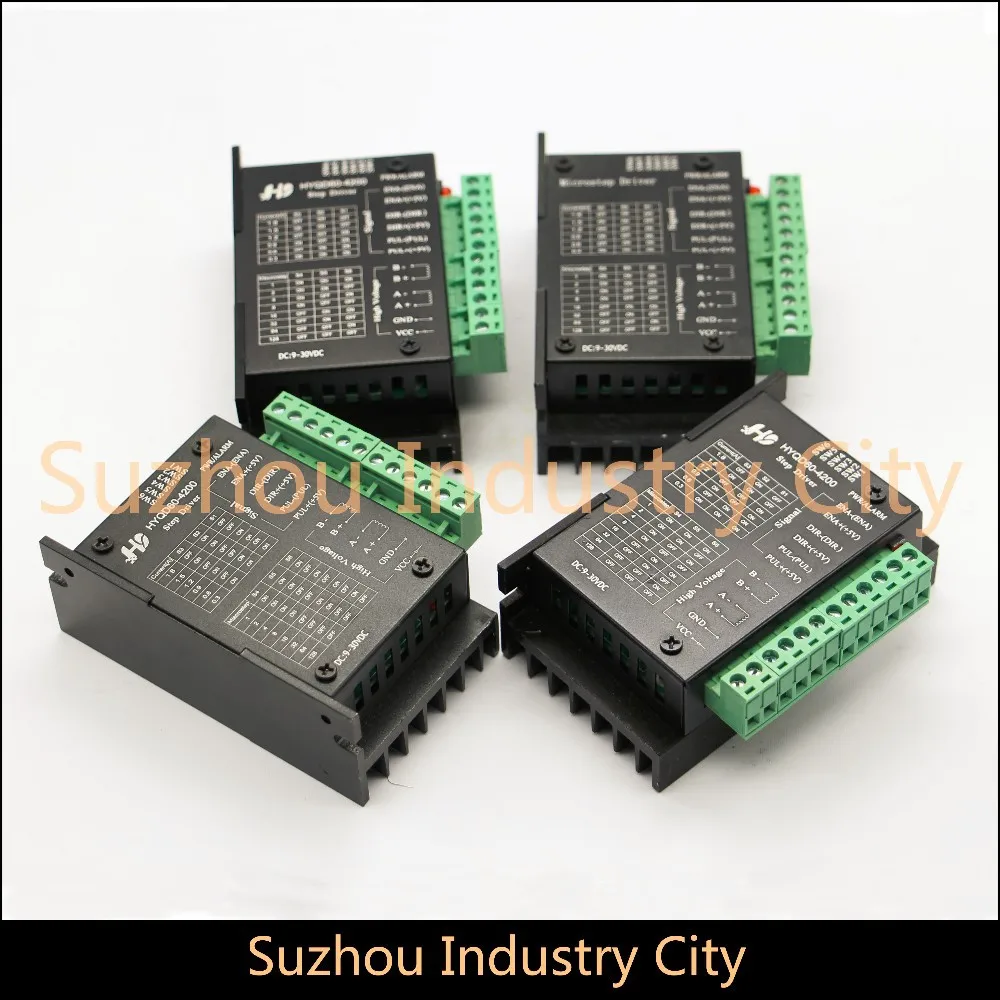

4 шт. x H4200 Драйвер шагового двигателя

1. Введение:

• H4200 является профессиональным двухфазным шаговым двигателем, управление задним ходом может быть достигнуто. Выберите по S4 S5 S6 3-битный DIP switch 8 управление разделением файлов (1,2, 4,8, 16,32, 64128), выберите 6-ступенчатое Управление током с помощью 3-битного DIP-переключателя S1 S2 S3 (0.3A, 0.6A, 0.9A, 1.2A, 1.5A, 1.8A). 42,39, 35,28, 20 типов подходит для вождения двухфазного четырехфазного гибридного шагового двигателя. Привод с низким уровнем шума, низкой вибрацией, плавными характеристиками работы.

• Оригинальный новый чип драйвера Sanyo

• Выбор тока с помощью DIP-переключателя

• Интерфейс использует высокоскоростную изоляцию оптопары

• Восемь видов регулируемого деления

• Автоматический полупоток для уменьшения тепла

• Страшная большая температура радиатора

• Сильная способность анти-помех высокой частоты

• Защита от обратного входного напряжения

• Перегрев, защита от перегрузки по току

• Красный предупреждающий индикатор неисправности

3. Электрические параметры

• Входное напряжение 9-32 В

• Выходной ток 0,3-1.8A

• Максимальная потребляемая мощность 55 Вт

• Точные точки 1,2, 4,8, 16,32, 64128

• Рабочая температура-10 ~ 45; Температура хранения-40 ~ 70

• Конденсационная влажность не может, не может иметь капель воды

• Газ запрещен легковоспламеняющиеся газы и проводящая пыль

• Вес 0,25 кг

• CP +: Ввод положительного импульсного сигнала.

• CP-: импульсный сигнал на входе отрицательный.

• DIR +: двигатель вперед и назад контроль положительным.

• DIR-: двигатель с отрицательным контролем вперед и назад.

• EN +: выключение двигателя с положительным контролем.

• EN-: мотор в автономном режиме управления отрицательным.

• A +: A + фазовое соединение обмотки двигателя.

• A-: Подключите двигатель обмотки A-phase.

• B +: Подключите обмотку двигателя B +.

• B-: Подключите обмотки двигателя в-фаза.

• VCC: блок питания положительного терминала "+"

• GND: мощный отрицательный терминал "-"

    Примечание: Диапазон постоянного тока: 9-32 В. Не превышает этот диапазон, в противном случае он не повредит даже привод .

• Есть три способа ввода сигнала, они: 1 импульсный сигнал CP +, CP-; 2 уровня направления сигнала DIR +, DIR-, 3 автономный сигнал EN +, EN-. Есть два подключения интерфейса входного сигнала, пользователь может использовать обычное катодное соединение по мере необходимости или использовать обычное Анодное соединение.

• Общее Анодное Соединение: соответственно, CP +, DIR +, EN + подключено к системе управления питанием, если это + 5 В блок питания может быть подключен напрямую, если источник питания больше + 5 В, должен плюс внешний ток, ограничивающий резистор R, Для обеспечения оптического соединения с приводом внутри тока привода 8-15 мА. CP-импульсный входной сигнал через сигнал направления доступа DIR-доступ включить сигнал EN-доступ.

• Общее катодное Соединение: соответственно CP-, DIR-, EN-подключено к системе управления до конца; импульсный входной сигнал CP + доступа, сигнал направления DIR + доступ включить сигнал EN + доступ. Для ограничительного резистора тока R является таким же, как предельные значения резистора тока и обычный метод соединения анода.

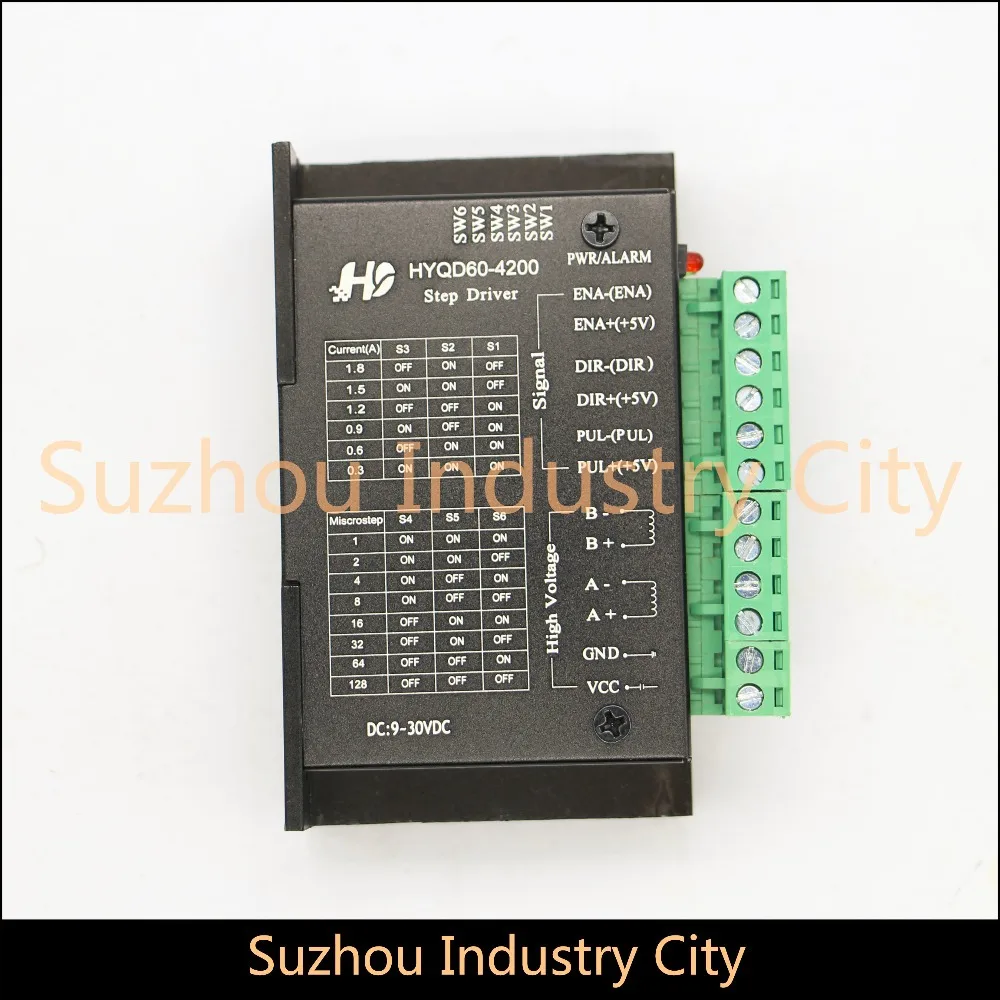

5. Дип-Переключатель настройки деление, ток:

Настройка разделения

Количество сегментов управляется доска DIP переключатели для выбора настройки, пользователь может выбрать в соответствии с набором данных разделенный диск коробки на столе (предпочтительно установить в случае отключения питания). После пробоя шагового двигателя Угол шага рассчитывается следующим образом: Шаг Угол = Двигатель присущего Шаговый угол/сегмент номер. Например: естественный Угол шага 1,8 ° шаговый двигатель в четырех сегментах под углом шага 1,8 °/4 = 0,45 ° драйвер платы DIP переключатели 4,5, 6, соответствующие S4, S5, s6.

Настройки текущего размера

Плата драйвера DIP switches 3,2, 1 соответственно S3, S2, S1.
