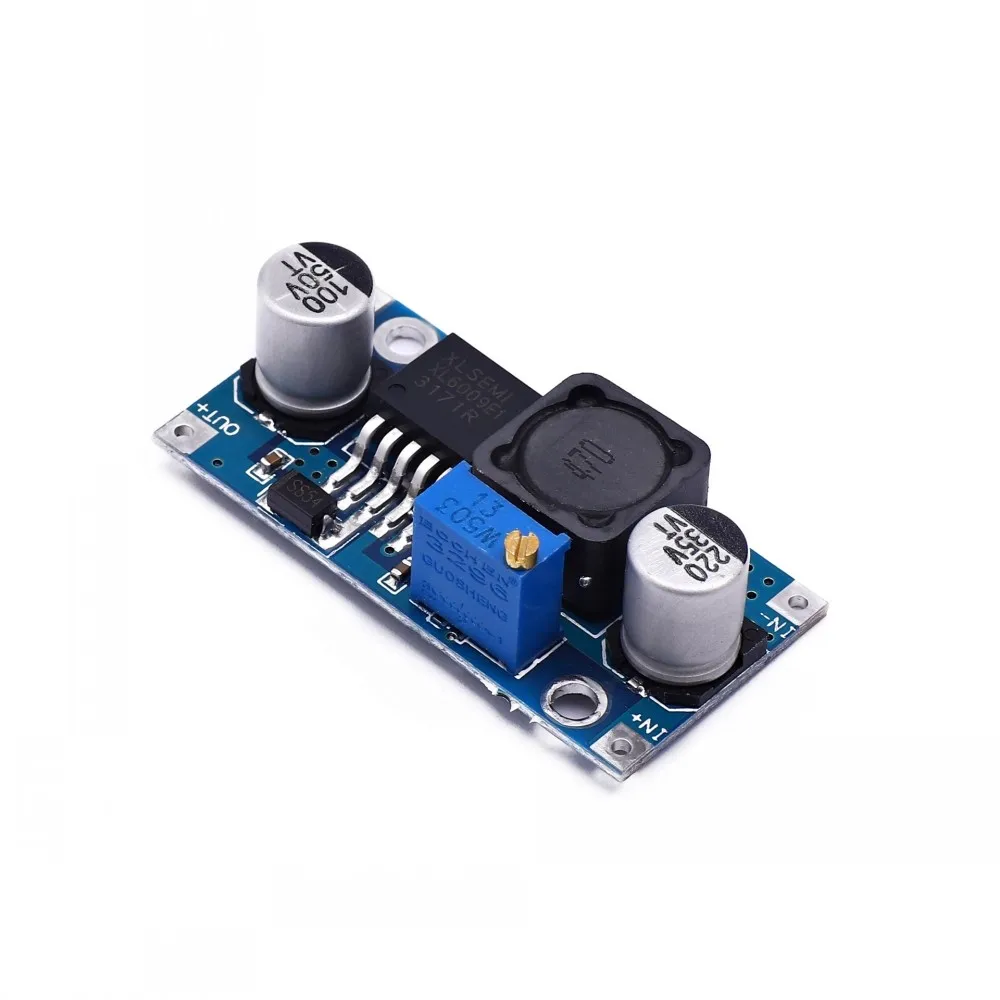

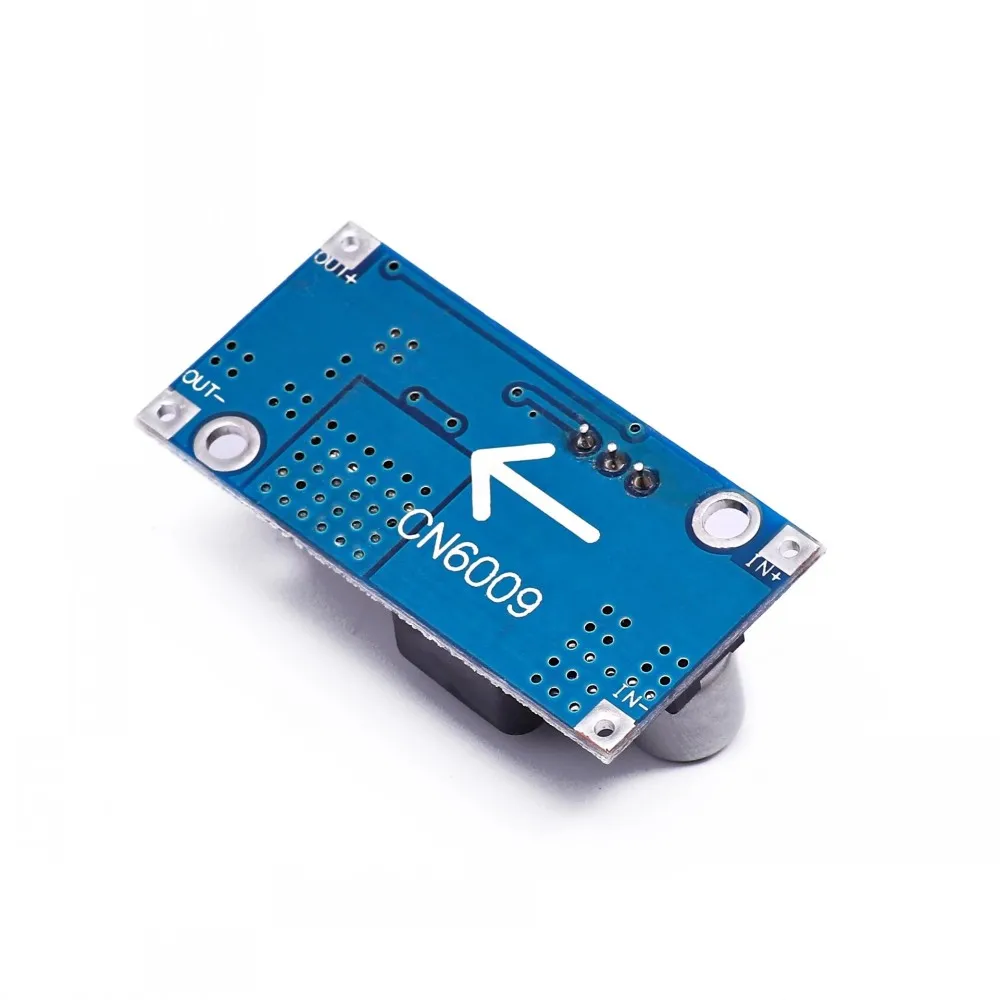

Модуль преобразователя питания постоянного тока 4A Max шаг вверх Boost XL6009 регулируемый

Вход + Положительный, вход-отрицательный

Выход + Положительный выход, выход-отрицательный

Сравнение образцов:
Вход 3V выход 12V 0.4A 4,8 W
Вход 5V выход 12V 0.8A 9,6 W
Вход 7,4 В выход 12 В 1.5A 18 Вт
Вход 12V Выход 15V 2A 30W
Вход 12V Выход 16V 2A 32W
Вход 12V выход 18V 1.6A 28,8 W
Вход 12V выход 19V 1.5A 28,5 W
Вход 12V Выход 24V 1 A 24W

Vin * Iin * Efficiency = Vout * Iout

Вин: входное напряжение
Iin: входной ток
Выход: выходное напряжение
Iout: выходной ток

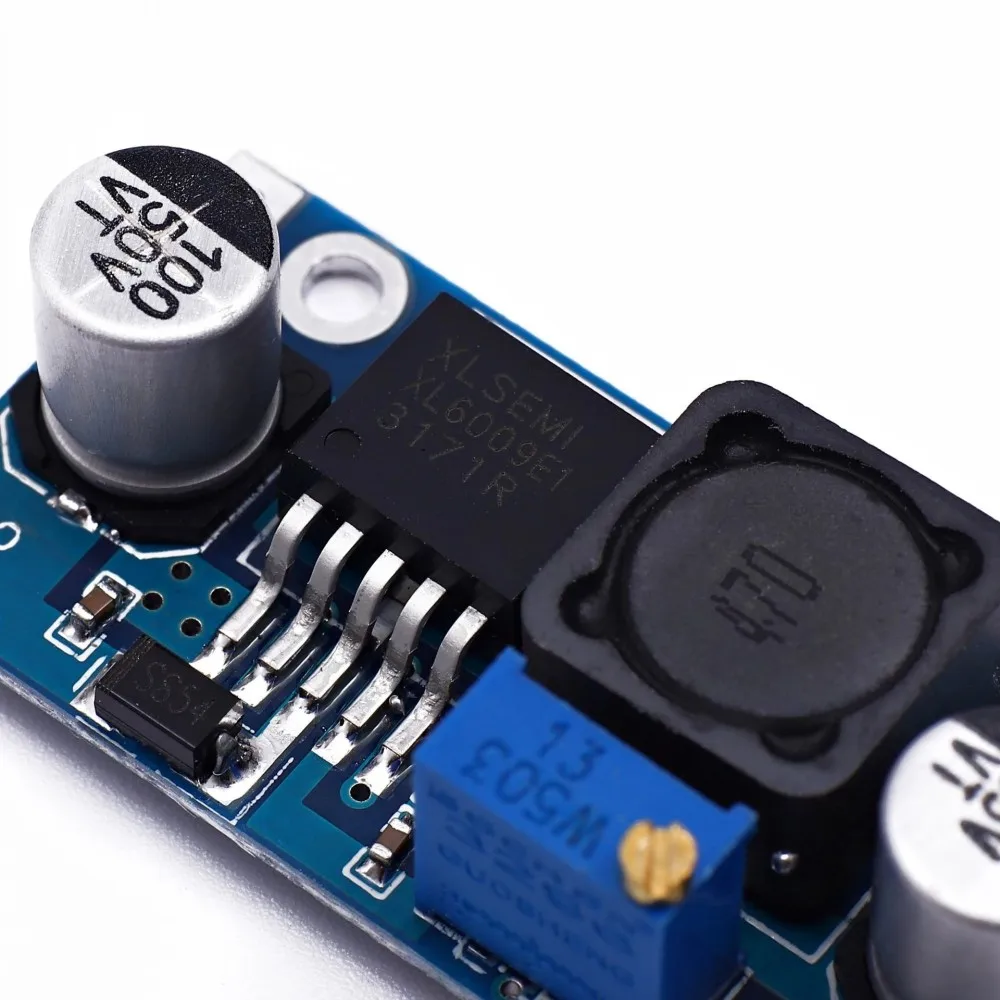

DSN6009 4A-Высокопроизводительный Модуль импульсного тока (BOOST). Модуль использует второе поколение высокочастотной технологии переключения XL6009E1 core chip performance, чем Технология первого поколения LM2577. Модуль повышения XL6009 по более низкой цене, улучшенная производительность, модуль LM2577 скоро будет устранен.

Широкое входное напряжение 3 В ~ 32 В, оптимальный диапазон рабочего напряжения 5 ~ 32 В;
Широкое выходное напряжение 5 В ~ 35 В;
Built-4A эффективные переключатели MOSFET обеспечивают эффективность до 94%; (ток LM2577-3A)
Высокая частота переключения 400 кГц, может использовать фильтрующие конденсаторы малой емкости, которые могут достичь очень хороших результатов, Пульсация меньше и меньше. (Частота LM2577 всего 50 кГц)

Технические параметры:

Спецификация модели
Модуль наддува DSN6009
Свойства модуля
Неизолированный boost (BOOST)
Выпрямление
Несинхронное выпрямление
Входной диапазон 3V ~ 32V
Выходной диапазон 5 В ~ 35 в
Входной ток 4A (макс.), без нагрузки 18 мА (Вход 5 В, выход 8 в, без нагрузки менее 18 ма. Чем выше напряжение, тем выше ток нагрузки.)
Эффективность преобразования <94% (чем больше давление, тем ниже эффективность)
Частота переключения 400 кГц
Выходная пульсация 50 мВ (чем выше напряжение, тем больше ток, тем больше пульсация)
0.5% регулировки нагрузки
Регулирование напряжения 0.5%
Рабочая температура-40 ~ + 85

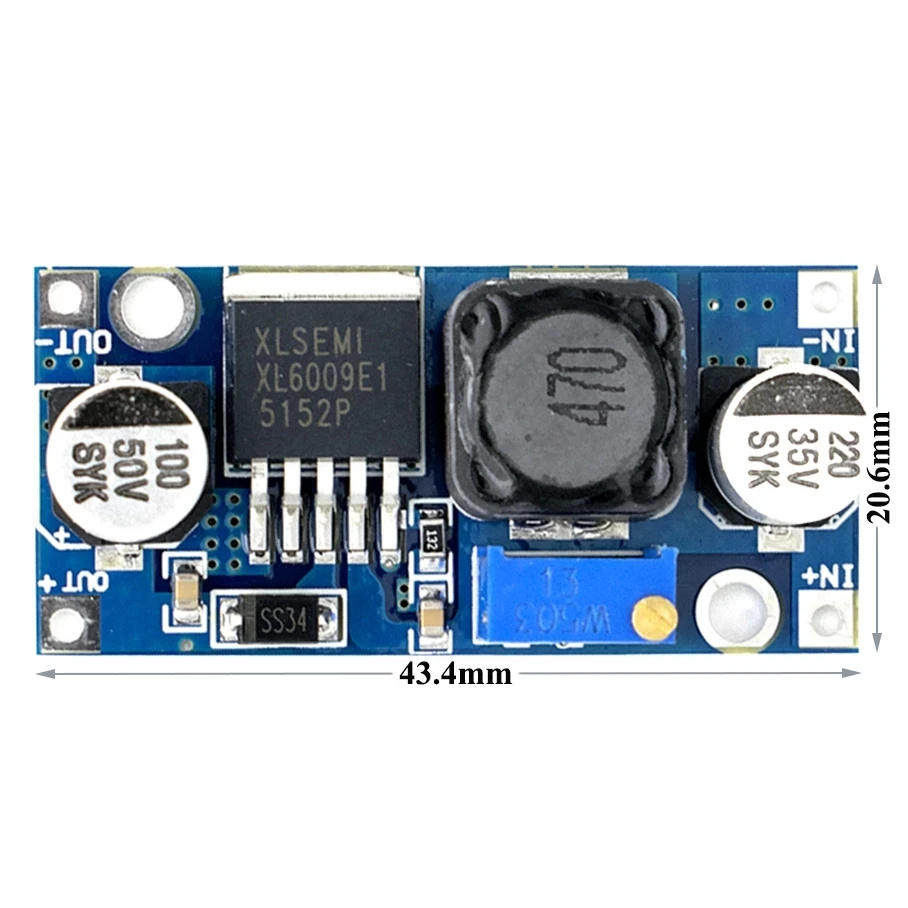

Размеры 43 мм * 21 мм * 14 мм (Д * Ш * В)
