FSR можно рассматривать как резистор, через Размер давления, чтобы изменить его сопротивление, сопротивление (в Ом на единицу Ом) зависит от того, сколько подавлений. Эти датчики довольно низкая стоимость и просты в использовании, но они редко точные. Они разные, Разница в производительности составляет всего около 10%. Таким образом, в основном вы используете FSR, вы, вероятно, только ожидаете получить диапазон отклика. Хотя FSR может определить вес, но выбрать их, чтобы получить конкретные данные о весе невозможно.
Однако для большинства сенсорных приложений, таких как «Сколько», это будет сдавливаться или нажимать, это хороший выбор, из-за высокой стоимости!

Параметр
Размер: толстая ткань (12,5 мм) в диаметре, 1/2 "для активного поля
Диапазон сопротивления: бесконечный/открытый (без давления), 100 k Ω (свет), 200 Ω (максимальное давление)
Диапазон нагрузки: от 0 до 20 фунтов (от 0 до 100 ньютон), равномерно размазывается на поверхности площадью 0,125 квадратных метров
Источник питания: использование тока менее 1 мА (в зависимости от резистора ra/pull down и напряжения источника питания)

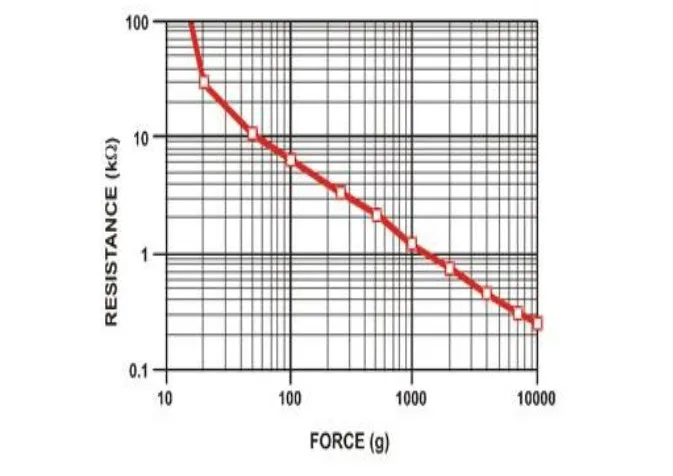

Как мы уже сказали, FSR делает сопротивление меняться как все больше и больше давления, когда нет датчика давления выглядит как бесконечное сопротивление (открытый), с увеличением давления, сопротивление уменьшилось. На диаграмме показано различное значение сопротивления датчика измерения давления. (Обратите внимание, что сила не в граммах, а в Ньютоне)

Важно отметить: это не стандартный линейный график (цифра/бревна), особенно при низкой нагрузке быстро от бесконечного до 100kΩ.

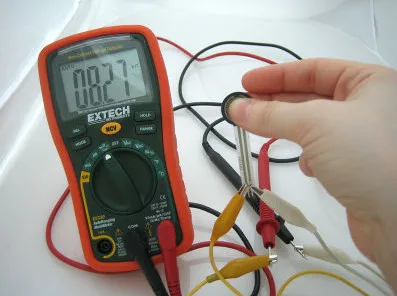

Самый простой способ тестирования FSR работает, первый-это использование мультиметра, подключенного к датчикам 2 контакта и смотреть, как сопротивление меняется вручную, чтобы сжать. Изменение сопротивления очень большое, автоматический прибор диапазона может легко проверить его. Перед тем как "отказаться" тест, убедитесь, что Вы пробовали различный диапазон 1 мегома и 100 Ом

Потому что FSR в основном резистор, они относятся к поляризованному свету. Это означает, что вы можете подключить их не такой, как вы хотели, в любом случае, они будут очень хорошо работает!, но мы все равно советуем свериться с использования 2,54 мм Женский манекен головы для подключения к нему.

Пример кода

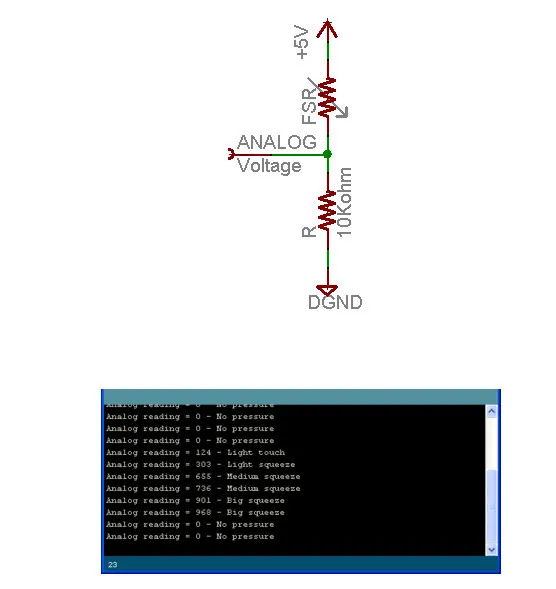

/* Простой эскиз тестирования FSR.

Подключите один конец FSR к питанию, другой конец к аналогу 0.

Затем подключите один конец резистора 10K от аналогового 0 до заземления

Int fsrPin = 0; /FSR и 10K вытяжки подключены к a0

Int fsrReading; /Аналоговое считывание с резистора FSR

Настройка пустоты (пустота) {

/Мы отправим информацию об отладке через серийный монитор

Серийный. Старт (9600);

} Долл. США

Пустая петля (пустота) {

FsrReading = analogRead(fsrPin);

Серия. Печать ("аналоговое считывание =");

Serial.print(fsrReading); /исходное Аналоговое чтение

/У нас будет несколько молотилок, качественно определенная

If (fsrReading < 10) {

Серия. println("-без давления");

} Если (fsrReading < 200) {

Серия. println(" - Light touch");

} Если (fsrReading < 500) {

Серия. println(" - Light squeeze");

} Если (fsrReading < 800) {

Serial.println(" - Medium squeeze");

} Больше {

Серия. println(" - Big squeeze");

} Долл. США

Задержка (1000);}
