+3x TB6600HG Микрошаговый Драйвер   Описания Эта последная интерфейсная плата 3-го поколения уже получила повышение и превратилась в набор интерфейсной платы умного, профессионального и промышленного уровня через перепланировки PCB платы, вложения интеллектуального чипа памяти (профессиональная версия) и обновления внешнего ручного инструмента управления (панель управления и дисплей). Перепланировка PCB платы будет делать интерфейсную плату управлять микрошаговыми драйверами гладкее с низким шумом. Фактически, этот набор интерфейсной платы 3-го поколения имеет два версии, одна стандартная версия, и другая является профессиональной версией. По сравнению с стандартной версией, профессиональная версия главно имеет два функции, чем стандартная версия. Одна "функция G-код записи через компьютера, и другая является функцией ручного программирования. Кроме того, у этих двух версий нет каких-либо разниц. Имея встроенный интеллектуальный чип памяти, профессиональная версия 3-го поколения 5 осей интерфейсная плата может легко записать МАКСИМУМ 4 осевой (X, Y, Z, A Ось) G-код ход на ЧПУ софтвере (например Mach3, EMC2, KCAM4, т.д..) компьютера, а затем перезапустить записанные G-код, чтобы делать шаговый двигатель работать без помощи компьютера. TB6600HG микрошаговый драйвер высокого действия, он строится на последней оригинальной TOSHIBA высокоэффективности TB6600HG IC. Этот TB6600HG принимает ШИМ биполярный синусоидальный прерыватель одиноких-чипов, чтобы гарантировать низкую вибрацию и высокую эффективность. Кроме того, новый дизайн с BiCD0.13 (45V) технологией процессов на чипсете также обеспечивает максимум 5.0A исходящий ток и 45V выходной выдерживающее напряжение. Следовательно, только диапазон тока шагового двигателя находится в пределах 0.2-5 амперов, все 2-фазового и 4-фазового Nema17, Nema23, Nema24 и мальный размер Nema34 шаговый двигатель будет работать отлично с таким новым TB6600HG шаговым драйвером. Короче говоря, качества и функции новой 3-го поколения передовой 5 осей интерфейсной платы являются революцию от предыдущей версии. С помощью этого комплекта ЧПУ, вы будет получать выгоду от этого комплекта на ЧПУ работе. Прошу покупать этот комплект с уверенностью. Эта 3G 5 Осей интерфейсная плата Стандартная Версия (BCD-S). Если вам нужно профессиональную версию 3G 5 Осей интерфейсную плату или 1G 5 осей интерфейсную плату, пожалуйста, свяжитесь с нами. Особенности

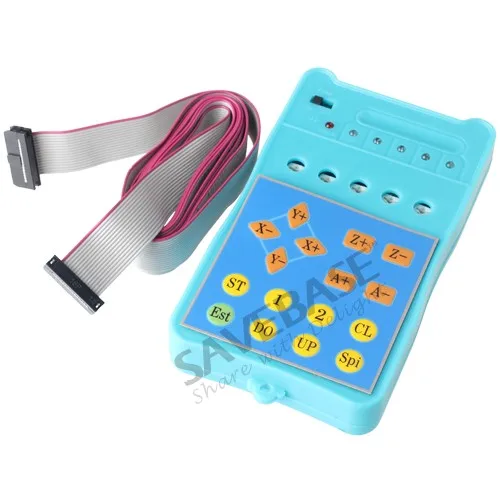

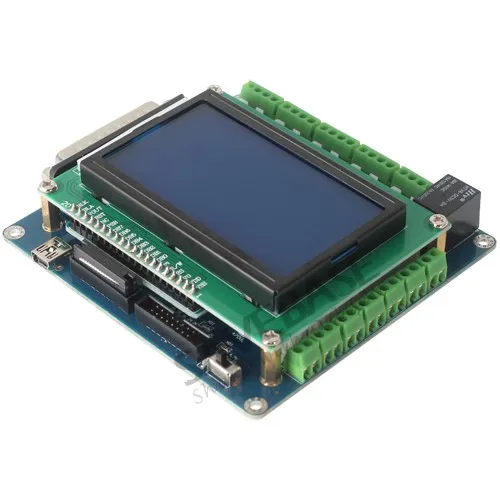

I. 3G 5 Осей Интерфейсная Плата Высокое действие, экономично-эффективность. Для вручную управления шаговым двигателем, оба стандартных и профессиональных драйверов также быть оснащены дисплей и панелей управления. Автоматическая идентифицируйте оба компьютера и панеля управления, функции компьютера и контрольной панели может быть переключены интеллектуально друг к другу без какого-либо вмешательства. Дисплей может в реальное время проследить за беговым путем G-Код на компьютере или ввезти по контрольной панели, а затем полностью и синхронно показывает изменение МАКСИМУМ ЧЕТЫРЕ оси ((X, Y, Z, А ось и т.д.) значения на его экране, оно вполне синхронный с изменением значения на четырех координатах Mach3. Автоматически выпоните настройки инструмента на X, Y, Z Оси через панели управления без помощи компьютера.

Оба стандартной и профессиональной версии совместные с Mach2, Mach3(По умолчению Софтвер, LinuxCNC(EMC2), KCAM4 ЧПУ программным обеспечением, т.д.. Кроме того, профессиональная версия также может автоматически проследить путь движения G-Код от ЧПУ софтвер (Например Mach3, EMC2, KCAM4, т.д..) компьютера и записать G-код в чип памяти; Легко повторно двигаться G-код для управления шаговым двигателем без помощи компьютера. Профессиональная версия также поддерживает вручную программирование через панели управления, только введите требуемые значения на одной оси и запишите их в чип памяти драйвера, и затем запустить записанные значения для привода оси, чтобы линейное движение, широко используется на RBI машины, Конвейеры и так далее. Два способа для питания получения, 5V DC электропитание или USB порт для питания получения из компьютера непосредственно. Совместные с всеми 2 фаза, 3 фаза и 4 фаза микрошаговыми драйверами на рынке. Автоматически функция защиты электроцепи когда проводка между интерфесной платой и микрошаговым драйвером неверная. Имея Интерфейс управления релейного выхода, доступный для шпинделя двигателя или воздушного насоса, водяного насоса и т.д.. LED дисплей 5-осей работы, визуально отображает рабочее состояние контроллера шагового драйвера. Управление ввода 5 типов на интерфейсе ручного управления, чтобы установить Ограничение, Экстренная-Остановка, Выравнивание по центру, Резак-Выравнивание/Настройка Инструмента.

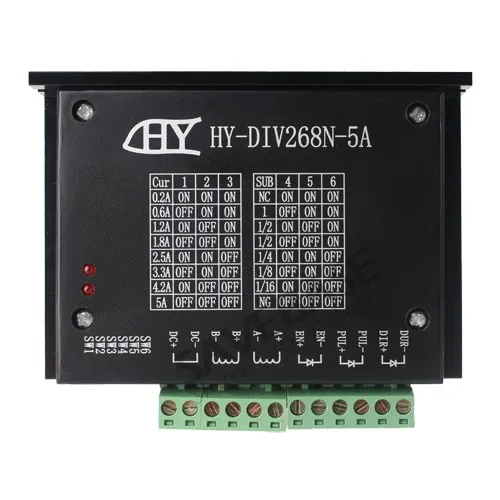

II. TB6600HG Контроллер Шагового Драйвера Высокое действие, экономично-эффективность. Автоматическое уменьшение холостого тока. Напряжение питания до 45V DC. Исходящий ток до 5.0A. Подходящий для 2-фазового и 4-фазового двигателя. Вход сигнала оптоэлектронной изоляции высокой скорости. ШИМ биполярный синусоидальный прерыватель одиноких-чипов гарантирует низкую вибрацию и высокую эффективность. 1, 2, 4 (Новый Режим), 8, 16 управление регулируемого микрошага, двигатель работает более точно и гладко. Оснащен интерфейсной платой, индикаторной панелей и панелей управления для управления двигателем вручную. Дизайн охлаждающей алюминиевой коробки для охлаждения, и защитите доск драйвера от повреждения грязи, пыли и жидкости. Защита от перегрузки, перетока, перегревы, перенапряжения и недонапряжения, чтобы избежать повреждение для вашего компьютера и устройств.

III. Шаговый Двигатель 57BYGH112-401A   Применения Подходящий для любого малого и среднего автоматического оборудования с ЧПУ контроллером, например X-Y-Z столы, этикетировочные машины, лазерные резаки, гравировальные машины, и сортировочные машины. Подходящий для широкого диапазона шаговых двигателей, NEMA размер с 17 до 34. Для изготовления рекламы, например: марка, архитектурный макет, значок, табличка, дисплей, табличка на дверях, украшение мебеля, и т.д.. Для обработки макетов различных узоров. TB6600HG Настройка DIP-Переключателя

Выходной Ток	Перек. 1	Перек. 2	Пере. 3	Микрошаговый Режим	Перек. 4	Перек. 5	Перек. 6
0.2A	Вкл.	Вкл.	Вкл.	N/A	Вкл.	Вкл.	Вкл.
0.6A	Вык.	Вкл.	Вкл.	1(Полный Шаг)	Вык.	Вкл.	Вкл.
1.2A	Вкл.	Вык.	Вкл.	2	Вкл.	Вык.	Вкл.
1.8A	Вык.	Вык.	Вкл.	2	Вык.	Вык.	Вкл.
2.5A	Вкл.	Вкл.	Вык.	4	Вкл.	Вкл.	Вык.
3.3A	Вык.	Вкл.	Вык.	8	Вык.	Вкл.	Вык.
4.2A	Вкл.	Вык.	Вык.	16	Вкл.	Вык.	Вык.
5.0A	Вык.	Вык.	Вык.	N/A	Вык.	Вык.	Вык.

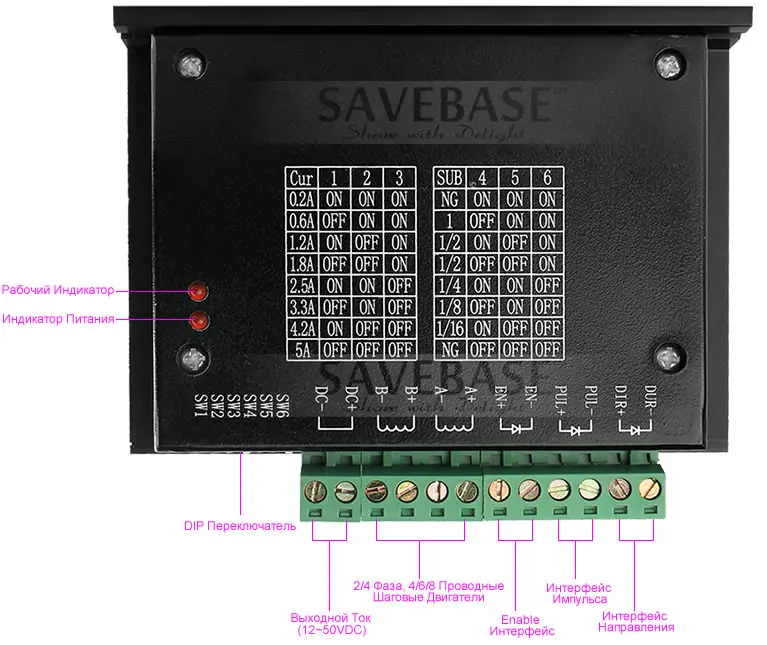

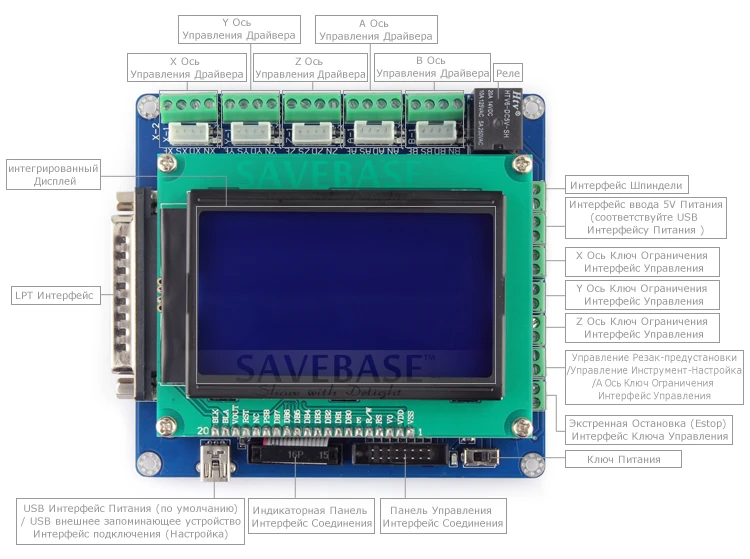

Интерфейсы (3G 5 Осей Интерфейсная Плата) (TB6600HG Шаговый Драйвер) Схема Подключения (Подключение-Интерфейсной-Платы) (TB6600HG-Подключение)

Электрические Спецификации Интерфейсной Платы
Входное Напряжение	5V DC блок питания или USB порт для получения питания прямо от компьютера
Тип Версии	Стандартная Версия
Тип Драйвера	Импульс + Направление + Enable Одинокий Управление
Подходящий Шаговый Драйвер	2 Фаза, 3 Фаза, 4 Фаза Шаговый Драйвер (M542/M542H/MA860H/3MA2290 т.д..)
Чистый вес	170г (Интерфейсная Плата + Индикаторная Панель)
Размер	110*110*25мм
Операционная Окружающей Среда & Другие Спецификации
Охлаждение	Естественное охлаждение или Принудительное охлаждение вентилятора
Операционная Среда	Окружающая Среда	Избежание пыли, масляного тумана, агрессивных газов
	Температура Окружающей Среды	0 °C ~ 50°C (32°F ~ 122°F)
	Влажность	40%RH ~ 90%RH
	Рабочая Температура	70°C (158°F) Макс
Температура Хранения	-20 °C ~ 65°C (-4°F ~ 149°F)
Температура Хранения	Прибл. 275г (Интерфейсная Плата + Ручка Управления + Индикаторная Панель)
Электрические Спецификации TB6600HG Шагового Драйвера
Входное Напряжение	12V ~ 45V(Пик) DC
Выходное Напряжение	0.2A ~ 5.0A (Пик)
Тип Драйвера	Импульс + Направление + Разрешайте сигнальное управлениесигнальный (ШИМ биполярный синусоидальный прерыватель одиноких-чипов)
Подходящий Двигатель	Nema17, Nema23, Nema24, малый размер Nema34 (номинальный ток: 0.2A-5.0A)
Вес Нетто	250г
Размер	105*85*35мм
Операционная Окружающей Среда & Другие Спецификации TB6600HG Шагового Драйвера
Охлаждение	Естественное охлаждение или Принудительное охлаждение вентилятора
Операционная Среда	Окружающая Среда	Избежание пыли, масляного тумана, агрессивных газов
	Температура Окружающей Среды	0 °C ~ 50°C (32°F ~ 122°F)
	Влажность	40%RH ~ 90%RH
	Рабочая Температура	70°C (158°F) Макс
Температура Хранения	-20 °C ~ 65°C (-4°F ~ 149°F)
Общий Вес	Прибл. 300г

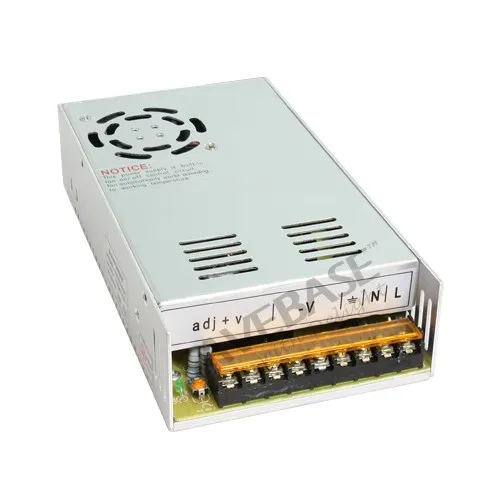

Спецификации Блока Питания
Входное Напряжение	90-132VAC/180-264VAC Переключателем
Входная Частота	47~63Hz
Выходное Напряжение	36V
Полный Ток	10A
Vout Регулируемый Диапазон	36V±10%
Размер	215*115*50мм
Вес	1100г

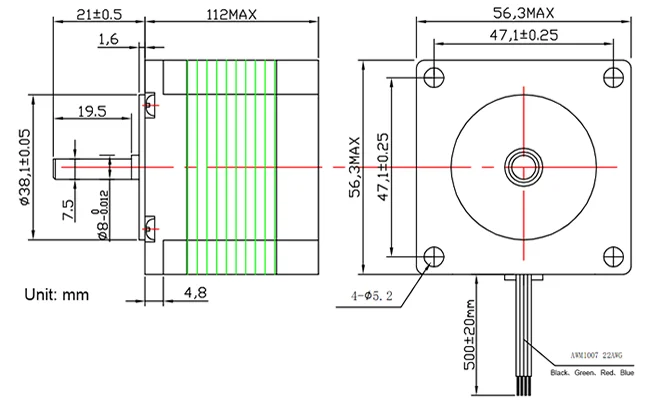

Спецификации Шагового Двигателя
Модель	57BYGH112-401A
Вал	Одинокий Вал (Диаметр:8мм; Длина:21мм)
Номинальный Ток	3.0A/Фаза
Номинальное Напряжение	6.0V
Угол Шага	1.8°±5%
Фаза	2 Фазы
Сопротивление Фазы	2.0x(1+10%)Ω/Фаза
Индуктивность Фазы	7.5x(1+20%)mH/Фаза
Удерживающий Крутящий Момент	2.5Nm (Прибл. 354 Oz-in)
Фиксированный Крутящий Момент	600gf.cm
Изоляционное Сопротивление	≥100MΩ (500VDC)
Класс Изоляции	Класс B
Вес	1.6кг/шт

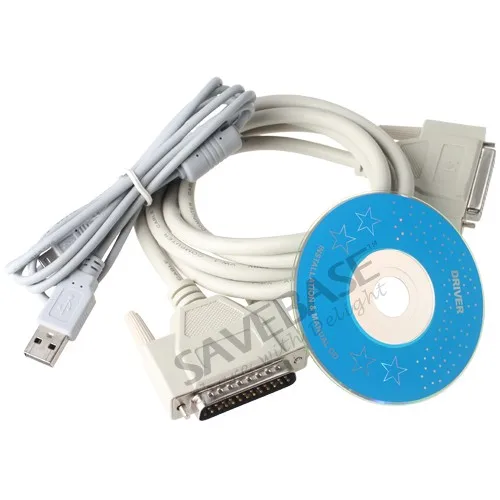

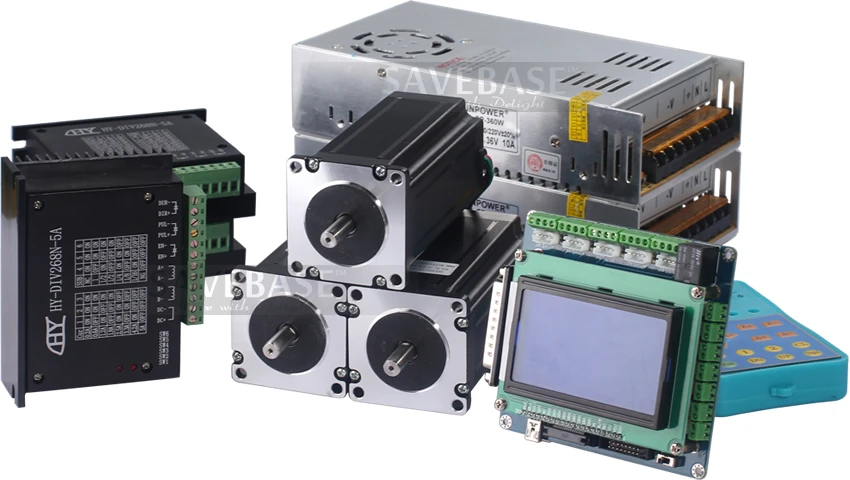

3 x 1 Ось TB6600HG Контроллер Шагового Драйвера (TB1H) 1 x 3G 5 Осей Интерфейсная Плата (Стандартная Версия) 1 x Панель Управления (Стандартная Версия) 1 x Дисплей (Вложен в Интерфейсной Плате) 3 x 57BYGH112-401A Шаговый Двигатель 2 x 36V10A Блок Питания 1 x DB25 LPT Параллельный Кабель 1 x USB Кабель Питания 1 x CD
