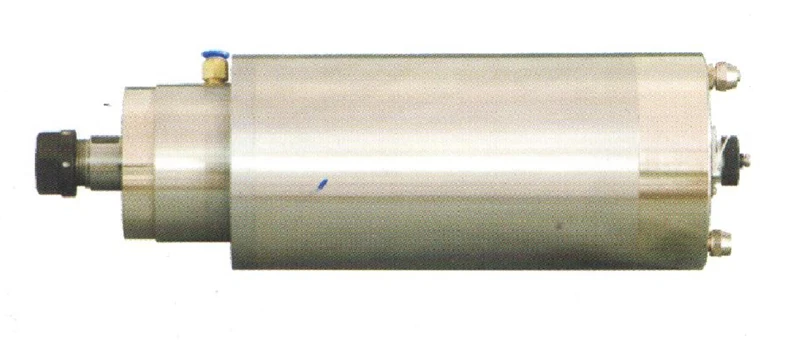

7 5hp 5 5kw ER32 3000-15000 об/мин водяное охлаждение постоянный крутящий момент

Модель

GDS5500 II

Тип продукта

Постоянный крутящий момент, Электрический шпиндель для гравировального станка с ЧПУ

Частота (Гц)

150-750 Гц

Скорость (об/мин)

3000-15000 об/мин

Напряжение (В)

380V

Номинальная мощность (кВт)

5.5KW

Ток (А)

10.5A

Lub

Смазка

Начин охлаждения

Дизельный двигатель с водяным охлаждением

Соединитель для носа

ER32, 6 мм по умолчанию

Цанговый диапазон

3,175 ~ 20 мм

Подшипники типа

2x7009CP5

2 x7206CP5

Шпинделя Диаметр

125 мм

Шпинделя Длина

325 мм

Чистая Вес

28 кг

Производитель и страна происхождения

XingChen и Китай (материк)

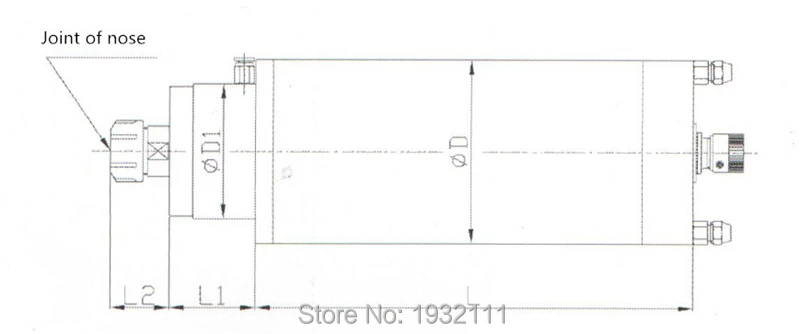

D

D1

Соединитель для носа

L

L1

L2

125 мм

98 мм

ER32

325 мм

54 мм

36 мм

1

Электрический шпиндель должен совпадать с частотным преобразователем. Выбор частотного преобразователя должен совпадать с мощностью, напряжением, током, частотой и другими параметры электрического шпинделя. Примечание: В связи с шпинделя должны сначала Установите benchmark частота инвертора. Базовая частота преобразователя частоты устанавливается в соответствии с самой высокой частотой электрического шпинделя.Заводские настройки по умолчанию, 50 Гц, для преобразования частоты инвертора. Если Базовая частота инвертора не установлен до того, как мотор шпинделя используется, мотор шпинделя может быть сожжены.

2

Перед использованием, вы должны использовать руку, чтобы повернуть двигатель шпинделя, и подтвердить, что он может вращаться плавно.

3

Когда вы используете, вы должны сначала подключить к электродвигателю шпинделя, охлаждающие трубы для воды, водопроводные трубы для обеспечения. Расход воды не менее 5 л/мин

4

В случае, если Электрический шпиндель должен быть заменен на новый, подшипник,
Должны быть заменены определенным профессиональным и технического персонала. Поддержка специальных инструментов. Двигатель шпинделя должен быть полностью очищен, катушка статора не должна быть удалена.

Неисправность

Причина, по которой

Раствор

Электрический шпиндель не работает после запуска

1. Нет выхода или неправильной настройки для инвертора

Проверьте выходной и Настройка тока инвертора

2. Штекер не подключен

Проверьте штекер и соединительный кабель

3. Кабель не подключен

4. Обмотка статора горит

Изменить статор

Через несколько секунд после запуска, шпиндель выключен

1. Вход воды

Сушки статора

2. Высокотемпературная изоляция провода, вызванная повреждением

Изменить статор

3. Отсутствие фазовой работы, вызванной защитой от перегрузки по току

Проверьте кабель подключения и мотор шпинделя

4. Время запуска слишком короткий

Расширенный времени разгона

Дымчатое или шелковое покрытие для волос

1. Инвертор, выходное напряжение, частота не совпадает с двигателем шпинделя

Проверьте настройки тока инвертора

2. Частота инвертора установлена неправильно

Сбросить частота инвертора

3. Закупорка воздуховода

Проверьте воздуховод

Гайка ослабляется, когда начинается

Направление вращения ошибка

Запись вращения в соответствии с инструкцией на шпинделе

Шум и вибрации

1, поврежденный подшипник

Изменение подшипники

2. Точное повреждение деталей влияет на динамический баланс

Проверьте динамической балансировки

3. Большой шпиндель

Изменение шпинделя

Гайка ослабляется, когда стоп

Время пуха слишком короткое

Длительное время замедления
