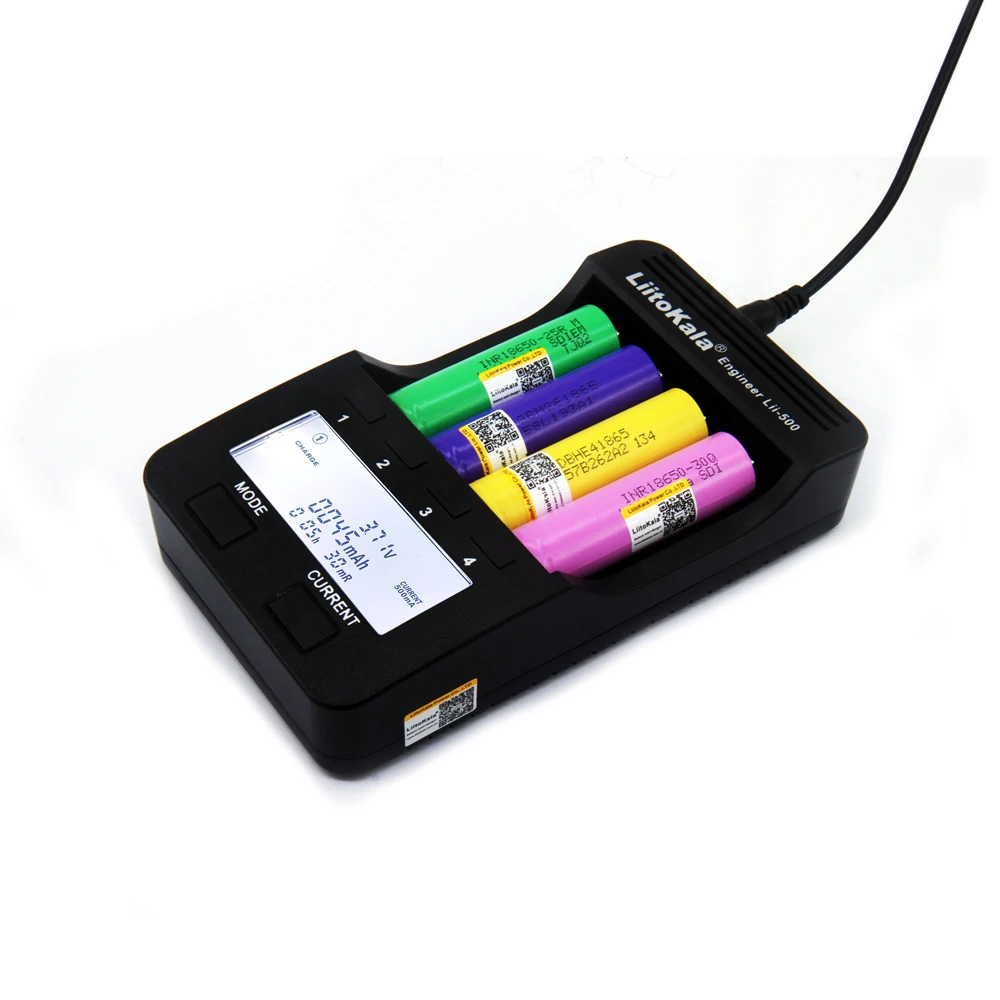

Руководство по эксплуатации LiitoKala Lii-500

Спасибо за использование нашего продукта-Lii-500, Это высококлассное умное зарядное устройство с 4 каналами независимой зарядки/обнаружения емкости аккумулятора/обнаружения внутреннего сопротивления батареи/защиты от обратного хода/короткого замыкания/защиты от перезаряда/защиты от температуры/1,65 V-2,2 V напряжение не может заряжать функция/USB 5V Выход и аккумулятор с нулевым вольт активации и других 10 функций, при автоматическом отслеживании батареи (Зарядка, обнаружение) процесс. Lii-500 может использоваться для зарядки различных цилиндрических литий-ионных батарей и цилиндрических никель-металлических гидридных батарей, таких как AA \ AAA. Он широко используется для зарядки аккумуляторов электронных продуктов, таких как фонарики, электроинструменты, приборы и цифровые камеры. Безопасный в использовании, легко носить с собой и мощный, это хороший помощник для вашего дома и путешествий.

Во-первых, предупреждение

1. Это зарядное устройство может быть заполнено только цилиндрическим литий-ионным аккумулятором и никель-водородным аккумулятором, а не литиевым фосфатным аккумулятором; 2. Перед использованием, пожалуйста, внимательно ознакомьтесь с руководством, обратите внимание на рекомендуемый зарядный ток аккумуляторной батареи, не превышающий рекомендуемый ток зарядки; 3. Не используйте другие адаптеры питания; 4. Зарядное устройство может быть горячим во время зарядки и разрядки, будьте осторожны, чтобы не сжечь его; 5. Когда вы прекратите использовать его, пожалуйста, отключите источник питания и удалите аккумулятор; 6. Может использоваться только в обычных помещениях. 7. Данные тестирования этого продукта только для справки. Пожалуйста, обратитесь к профессиональному инструменту для реальной ситуации.

Во-вторых, характеристики

1. 4 вида регулировки тока зарядки (300mA / 500mA / 700mA / 1000mA); 2. Он может заряжать батареи различных спецификаций (18650/26650 ....../AA/AAA) одновременно; 3. Это зарядное устройство использует отдельный ЖК-дисплей, напряжение (В). Ток (мА). Время (ч). Емкость (мАч) Параметры внутреннего сопротивления (mR), E ясны; 4. В режиме зарядки 4 канала работают независимо, вы можете выбрать другой зарядный ток для зарядки и смешать литий-ионный аккумулятор и никель-водородный аккумулятор. 5. В режиме быстрого тестирования 4 канала могут быстро обнаруживать емкость батареи, независимо от литий-ионного аккумулятора и никель-водородного аккумулятора, они работают независимо. Процесс быстрого обнаружения емкости аккумулятора состоит из 2 шагов (1 разряда, 2 полных) 6. Ни тестовый режим, нормальный процесс обнаружения емкости батареи тремя шагами (1 первая полная зарядка, 2 повторного разряда, 3 пополнения), процесс тестирования емкости батареи; 7. Зарядка и быстрый тест./ NOR тест 3 режима может работать одновременно; Самостоятельно установить зарядку/быстрое обнаружение емкости/нормальная функция обнаружения емкости; 8. Различные функции защиты: перезарядка и разрядка, короткое замыкание, температура, функция активации напряжения 0 В, (-ΔV & 0V V), 1,65 в-2,2 в не может заряжать функцию, интеллектуальная идентификация плохого аккумулятора и защита от обратного обнаружения батареи. 9. Со стандартным выходом USB 5 В/1000 мА: от 1 литиевой батареи до 4 литиевых батарей для завершения выхода USB, этот продукт NiMH батарея не может иметь выход USB. 10. С выделенным адаптером питания: входное напряжение постоянного тока: 12 В/2 А.

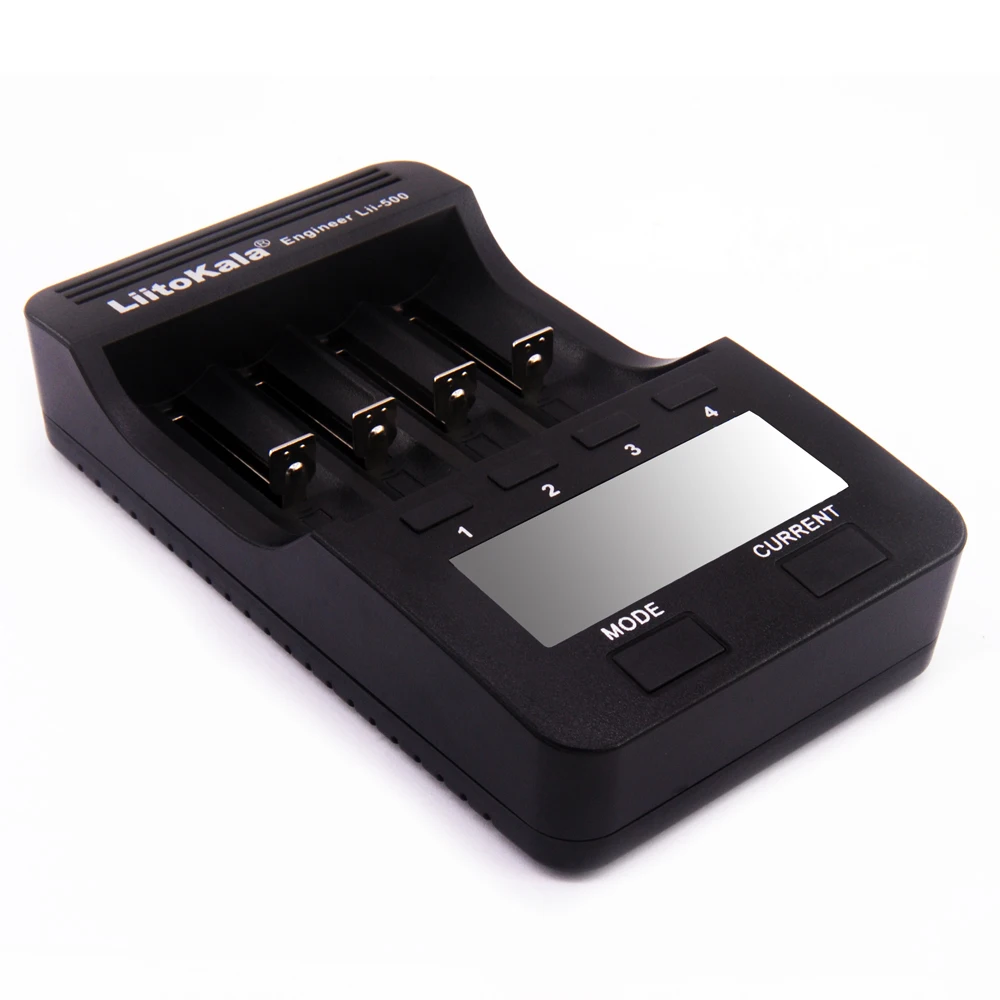

В-третьих, описание кнопки

1. Зарядное устройство имеет 6 кнопок, кнопку выбора режима (режим), кнопку выбора тока (CURREN), независимую кнопку выбора и просмотра данных (1234), которая проста и удобна в использовании; 2. В любой чехол нажмите и удерживайте кнопку MODE в течение 3 секунд, чтобы изменить режим зарядки или быстрый тест, ни тестовый режим, а затем нажмите соответствующую кнопку функции снова в течение 8 секунд, чтобы изменить. Ток, независимый, смешанный заряд, обнаружение емкости, через 8 секунд после того, как выбранная функция входит в рабочее состояние, в рабочем состоянии, вы можете нажать (1234) кнопка для просмотра тока (mA) /емкости (mAh) /напряжения (V) /времени (h) /внутреннего сопротивления (MR) справочное Значение данных.

В-четвертых, инструкции по эксплуатации режима:

Зарядка (режим зарядки)

1. Когда зарядное устройство включено, все ЖК-экраны зарядного устройства будут полностью освещены мгновенно. Если аккумулятор не установлен, будет отображаться значение Null. Если это плохой аккумулятор, он будет отображать Null; 2. Зарядное устройство помещается в батарею для включения питания. Зарядное устройство измеряет внутреннее сопротивление аккумулятора примерно за 3 секунды. После этого система автоматически переходит в режим зарядки (зарядка). Зарядное устройство автоматически по умолчанию заряжает ток “500 мА в течение 8 секунд. Ток можно выбрать с помощью кнопки выбора тока (CURREN) для зарядки 300mA, 500mA, 700mA, 1000mA. Система будет блокировать ток по вашему выбору через 8 секунд для зарядки. Если Настройка не производится в течение 8 секунд, то система автоматически заряжается от тока 500 мА, в это время ток и другие функции не будут изменены. Если вам нужно изменить, вам нужно изменить кнопку mode и нажать и выбрать. 3. В режиме зарядки (зарядка), в течение 8 секунд, чтобы изменить независимую зарядку или другой выбор тока, и различное смешивание батареи. Простое управление, слегка нажмите соответствующую кнопку аккумулятора 1234 в течение 8 секунд, затем нажмите кнопку режим, чтобы изменить режим, нажмите кнопку тока, чтобы изменить ток, независимый, смешанный заряд, функция обнаружения емкости, введите рабочее состояние после 8 секунд выбора, Обратите внимание на аккумулятор в соответствии с размером аккумулятора, чтобы выбрать зарядный ток, если вам не нужна быстрая зарядка, рекомендуется заряжать с помощью 500 мА, это самый безопасный; 4. В режиме зарядки вы можете переключиться для просмотра зарядного устройства (мАч)/времени зарядки (ч)/внутреннего сопротивления батареи (mR) /зарядного тока (мА), напряжения (В) 5 единиц, и аккумулятор полностью заряжен нажатием кнопки 1234. Будет отображаться позже (конец зарядки);

2. Режим обнаружения емкости (быстрый тест или тест)

(1) быстрый тест (быстрый режим обнаружения емкости)

1. Когда зарядное устройство помещается в батарею и включается питание, нажмите (режим кнопки MODE), чтобы выбрать (быстрый тест быстрый режим обнаружения емкости) в течение 8 секунд, затем нажмите (кнопка выбора тока CURREN) чтобы выбрать требуемый ток, система через 8 секунд, выбранная вами работа будет заблокирована. Таблица для определения быстрой емкости 1

Аккумулятор разряжается путем первой разрядки аккумулятора, затем зарядки аккумулятора и записи заряда.

Обратите внимание, что когда продукт находится в режиме обнаружения емкости, режим разрядки делится на два типа. Когда вы выбираете зарядный ток (300 мА, 500 мА), система использует автоматический разрядный ток по умолчанию 250 мА, когда вы выбираете зарядный ток (700 мА, 1000 мА). Система имеет автоматический ток разрядки по умолчанию 500 мА.

(2) Испытание (нормальный режим обнаружения емкости)

1. Ни тестовый режим: сначала заполните батарею, затем разрядите батарею и запишите емкость разряда для обнаружения емкости батареи, затем автоматически заполните батарею; Процесс обнаружения емкости справочная таблица 2 2. Когда зарядное устройство помещается в батарею, нажмите (Режим кнопки) в течение 8 секунд, выберите режим NOR TEST, нажмите кнопку mode в течение 2 секунд в любом состоянии, вы можете войти в режим тестирования; 3. После входа в режим NOR TEST, текущая Кнопка выбора (CURREN) может использоваться для выбора тока 300mA, 500mA, 700mA или 1000 mA в течение 8 секунд. Система будет блокировать ток по вашему выбору через 8 секунд, если в 8 секунд, если нет настройки, система автоматически блокирует заряд тока 500 мА (выбранный ток является стандартным током системы, и ток разряда будет автоматически выбран при разрядке 250 мА). В течение 8 секунд выберите ток 700 мА или 1000 мА для зарядки, ток разряда автоматически выберет 500 мА. 4. Когда аккумулятор полностью заряжен, система автоматически переключается на разряд. Ток разряда определяется системным значением по умолчанию (ток выбирается при зарядке), а данные во время разряда записываются для определения емкости аккумулятора. Когда появится экран, режим обнаружения емкости заканчивается. В это время параметр, отображаемый на ЖК-экране, является фактическим значением емкости аккумулятора; 5. После окончания режима обнаружения емкости зарядное устройство будет заряжать аккумулятор снова с предварительно выбранными параметрами тока, пока он не будет заполнен.

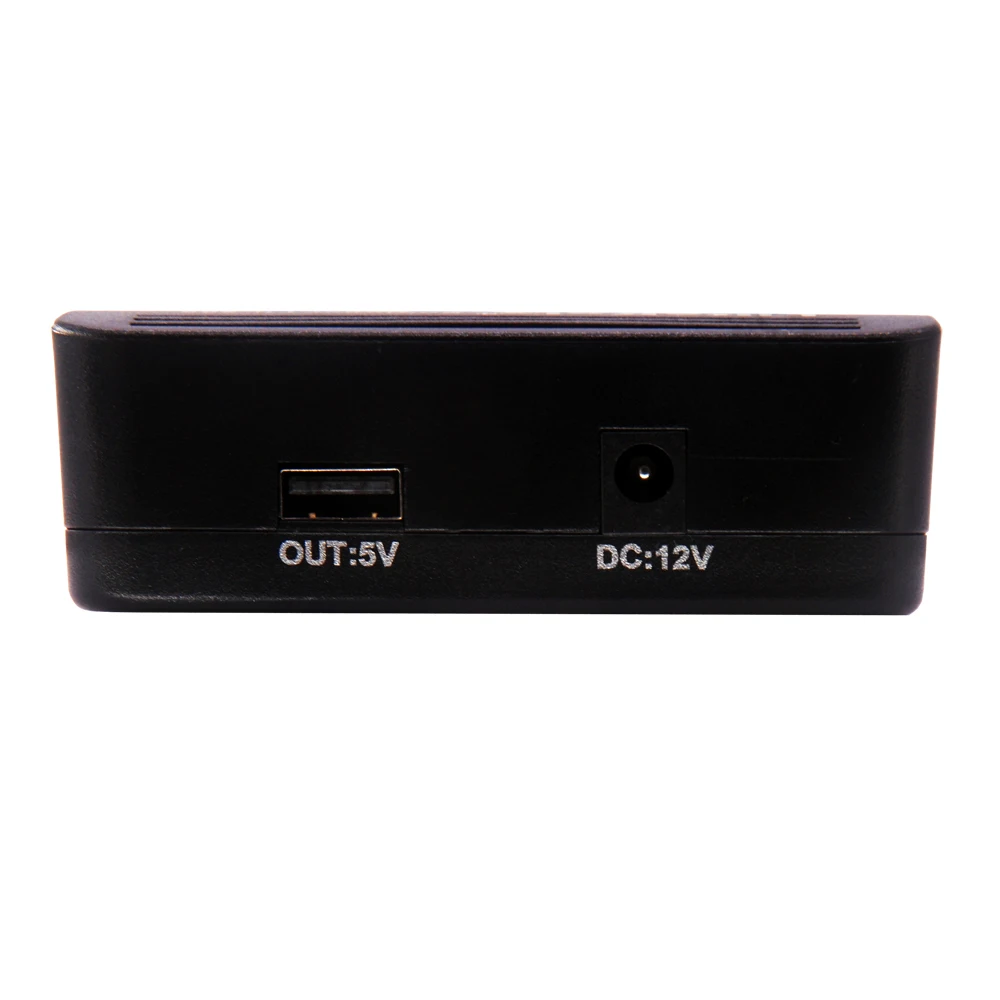

Пять, USB 5V Выход

5,1 USB используется только как мобильный выход 5 В, выходной ток-1000 мА, а выход USB, подключенный к источнику питания, недействителен. 5,2 когда аккумулятор находится в слоте, USB/5V будет выходным, и 5V электронный продукт будет питаться. 5,3 Четыре слота для аккумулятора продукта, любой слот может быть выходным USB. Рекомендуется поместить оба слота в батарею. 5,4 USB 5V Выход действителен только для 3,7 V литиевая батарея, никель-металл-гидридная boost является недопустимым.

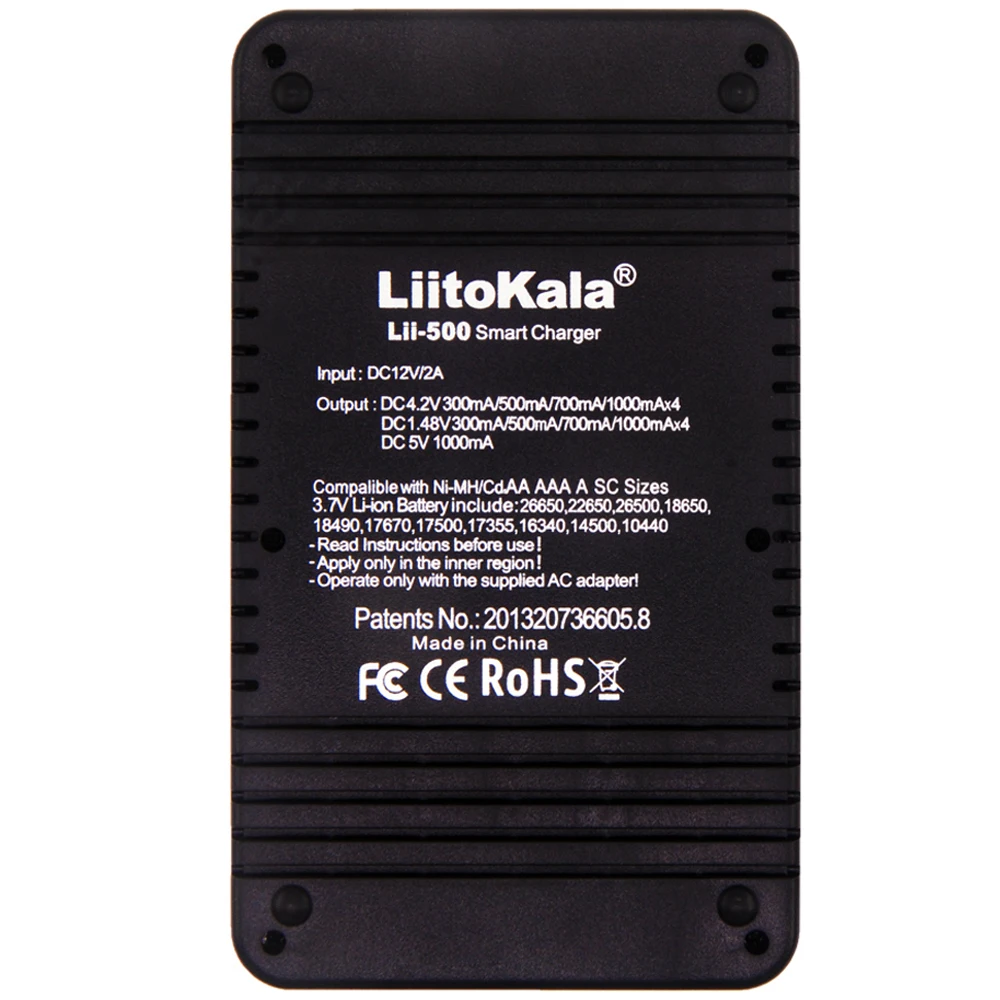

Шесть. Конкретные параметры

6,1 входное напряжение постоянного тока: 12 В/2.0A 6,2 литий-ионный аккумулятор зарядный ток: 4,2 V 300mA / 500mA / 700mA / 1000mA 6,3 NiMH аккумулятор зарядный ток: 1,48 в 300мА/500мА/700мА/1000мА 6,4 характеристики аккумуляторной батареи: 18650, 26650, 14500, AA, AAA и т. д. 6,5 ток разряда: 250 мА, 500 мА 6,6 напряжение на выходе USB: 5V ---- 1000mA 6,7 метод прерывания: Интеллектуальный контроль напряжения 6,8 Размеры: 162 мм (длина) * 96 мм (ширина) * 36 мм (высота).

Обратите внимание, что этот продукт не включает аккумуляторы, пожалуйста, приобретайте отдельно, если вам нужны батареи.
