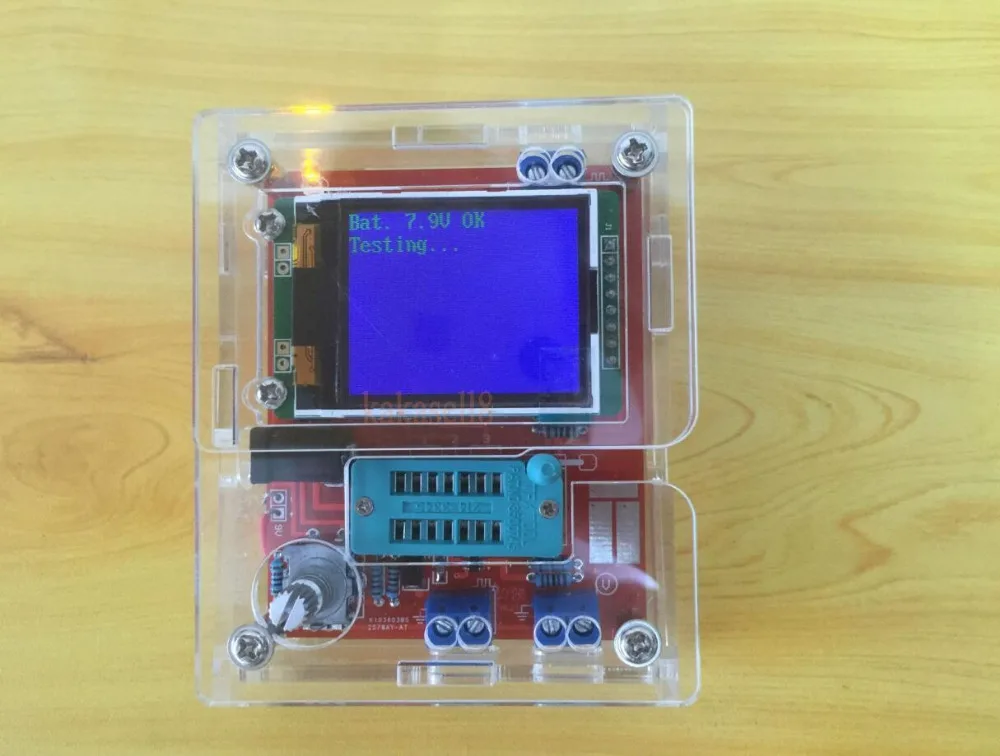

Тестер транзисторов TFT Диод Триод Емкость Измеритель LCR ESR NPN PNP MOSFET|mosfet npn|mosfet pmosfet

---

RM1307731649015769

2018 новая версия V1.13 может протестировать DS18B20 и DHT11 и IR_decoder

Используйте кристалл 16 МГц, в старой версии используется 8 МГц, Скорость тестирования более быстрая!

Описание продукта:

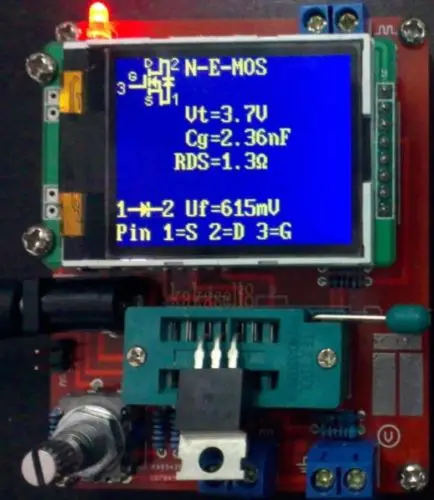

Использование SCM ATMEAG328P DIP-28. С IC Блок   Дисплей с разрешением 160x128 пикселей, цветной дисплей, полный экран символов 8x20, 16-битовая глубина цвета, графический дисплей элемент символы Управление поворотным переключателем, измерение ключа, автоматическое выключение   Применение 9 В ламинированный аккумулятор, можно также использовать вместе с Применение адаптер питания (DC 6,8-12V), весь ток составляет около 30mA, после того, как о 20nA ток отключения   Автоматически обнаруживает NPN и PNP Транзисторы, FET, диоды, двойной диод, тиристор, SCR, автоматическая идентификация транзисторов   Тест NPN и PNP транзистор общий эмиттер коэффициент усиления тока, основание-эмиттер пороговое напряжение, от коллектора-эмиттер ток утечки Полюс через транзистор основание-эмиттер пороговое напряжение и высокий ток усиления распознавания транзистора Дарлингтона Обнаружение транзисторов мощности и защитных диодов FET   Тестовое пороговое напряжение FET gate - source включено, сопротивление сливного источника, емкость источника затвора Максимум Два измерительных резистора, поэтому можно измерить трехфутовый регулируемый резистор, если регулируемый резистор переносится на конец, может быть только измеренное значение сопротивления   Измерение сопротивления максимальное Разрешение 0,01 Ω. Может быть измерен до 50MΩ   Диапазон измерения конденсатора от 25pF-100mF, разрешение 1pF   Больше, чем конденсатор 90nF при измерении эквивалентного сопротивления серии (ESR), эквивалентное сопротивление серии с самым высоким разрешением 0.01Ω   Конденсатор больше, чем конденсатор 5000pF, также показывает скорость снижения после того, как напряжение зарядки конденсатора может отражать фактор качества (значение Q)   Измерение максимум двух диодов показывает положительное и отрицательное напряжение в режиме on-state   Светодиоды также отображают диод графического символа, напряжение проводимости намного выше, чем обычный диод   Обратный пробой напряжения ниже, чем 4,5 в Диод Зенера может обнаружить его, выглядит как двойной символ диода. Его положительное и отрицательное напряжение, чтобы повернуть вокруг 700мв символ диода преобладает, второй символ диода, соответствующий напряжению, включен в регулирование. Поэтому не будь обычным диодом, и Диод Зенера был измерен одновременно   Протестируйте один диод, в то время как его тест обратного соединения между PN распределительная емкость транзистора для тестирования ed, затем только в то же время в базу транзистора и эмиттер, основание и коллектор или   Из менее 25pF конденсатора, который будет протестирован, тест должен подготовить конденсатор 30pF, конденсатор 30pF для тестирования, тестирования, а затем измерить снова после того, как конденсатор соединен параллельно, путем вычитания измеренного значения 30pF конденсаторов с полученными результатами   Для следующих 2100Ω резистор при измерении его индуктивности диапазон измерения от 0,01 mH - 20 ч   Около двух секунд во время теста, большие конденсаторы и индукторы займет больше времени   Дополнительные характеристики включают Измерение частоты, измерение напряжения, квадратный генератор волн, ШИМ   Генератор, выбор цвета, калибровка ввода в эксплуатацию, Непрерывное тестирование и другие функции Диапазон частот от 1 Гц до 1 МГц или выше, измеренный на частотах ниже 25 кГц, может отображать разрешение периода до 0,001 МГц   Измерение напряжения постоянного тока до 50 в   Весь путь к выходу сигнала квадратной волны, многодиапазонные частоты на выбор, максимальная выходная частота 2 МГц   Выход одной фиксированной частоты, импульсный сигнал переменного цикла (ШИМ), рабочий цикл регулируется от 1% -99% Отдельный емкостной функциональный тест, режим тестирования для непрерывного измерения конденсаторов 2uF-50mF может быть измерен непосредственно в их цепи (цепь, где измеренная емкость требует мощности, после того, как измеренная емкость должна быть полностью разряжена)   Тиристоры и Тиристоры могут распознать только его Тиристоры, а также нужно проверить тиристорный или SCR ток триггера меньше, чем может обеспечить текущий тестовый инструмент, тестер может обеспечить только максимальный ток триггера 6mA

Unction меню:

1. Выключите

Введите этот тестер функций немедленно отключится.

2. Транзистор

Тест транзисторов, это также функция по умолчанию при включении.

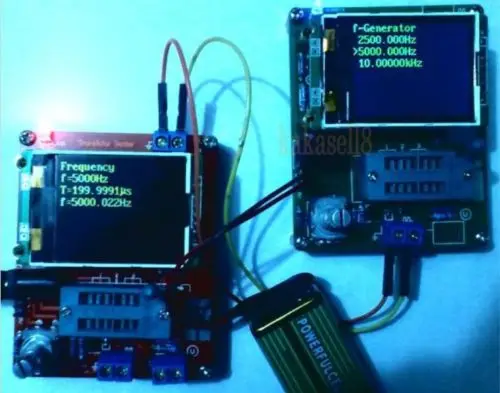

3. Частота

Измерение частоты, для частот ниже 25 кГц нормальное измерение сопровождается измерением

Периода времени. Это дополнительное измерение выполняется только после нормального измерения частоты.

4.f-генератор

Генерация сигнала, эта функция может выводить квадратную волну. С различной частотой на выбор.

5. 10-битная ШИМ

Функция «10-битная ШИМ» (импульсный Ширина модуляция) генерирует фиксированную частоту (7812,5 Гц) с выбираемым импульсом

Ширина на штифте TP2. С коротким ключом печати (<0,5 s) ширина импульса увеличена на 1%, с увеличенным сроком ключом нажмите пульс

Ширина увеличивается на 10%. Если 99% превышено, 100% вычитается из результата. Функция может быть выхода с очень долгим клавишами (> 1,3).

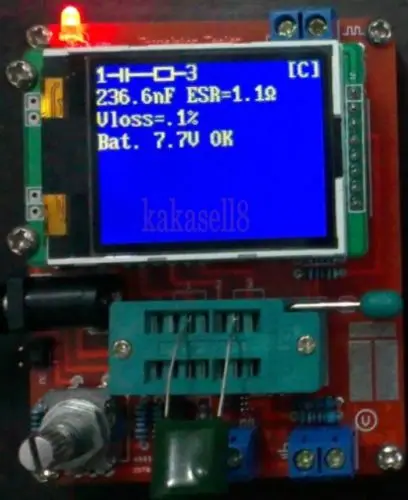

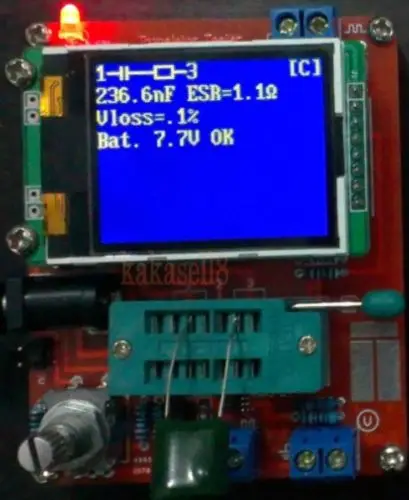

6. C + ESR @ TP1:3

Дополнительная функция ”C + ESR @ TP1:3” выбирает отдельное измерение емкости с ESR (эквивалентная серия

Сопротивление) измерение на тестовых штифтах TP1 и TP3. Возможны измерения мощности от 2 мкФ до 50 Мф. Из-за того

Измерение напряжения составляет всего около 300 мВ, в большинстве случаев конденсатор может быть измерен "в цепи" без предварительного

Инструмент для демонтажа. Серия измерений может быть завершена с длинным прессом RPEWS.

7. Поворотный энкодер

С функцией "роторный кодер" может быть проверен роторный кодер. Три контакта роторного кодировщика должны быть

Подключается в любом порядке к трем зондам транзисторного тестера перед началом функции. После запуска

Функция поворотная ручка должна быть повернута не слишком быстро. Если тест завершен успешно, соединение кодировщика

Переключатель показан символическим в строке отображения 2. Тестер обнаруживает Общий контакт двух выключателей и показывает, если

Индексированное положение имеет оба контакта в открытом состоянии («О») или в закрытом состоянии («О»). Поворотный кодировщик с открытыми переключателями на

Индексированные позиции отображаются в строке 2 в течение двух секунд как «1-/-2-/-3 o». Этот тип кодировщика имеет тот же счет индексированного

Положение как количество импульсов для каждого поворота. Конечно, контактный номер правильного общего контакта показан в середине

Вместо «2». Если также на индексированных позициях обнаружено состояние замкнутых переключателей, также отображается строка 2 дисплея

As "1-2-3 C" в течение двух секунд. Я не знаю ни одного поворотного кодировщика, который имеет переключатели всегда закрыты при любом индексации

Положении. Промежуточное состояние переключателей между индексированными позициями также отображается в строке 2 в течение короткого времени (< 0.5s)

Без символов «О» или «О».

8.Selftest

С функцией меню «Selftest» проводится полный самоконтроль с калибровкой. С этим вызовом все тестовые функции T1 до T7 (если

Не ингибируется с опцией NO T1 T7), а также Калибровка с внешним конденсатором выполняется каждый раз.

9. Напряжение

Измерение напряжения, так как 10:1(180K:20K) деление напряжения подключено toPC3, максимальное внешнее напряжение может быть 50 в, измерение также может быть выполнено с помощью удлиненного нажатия клавиш (> 4 секунды).

10. Показать данных

Функция, отображение данных» показывает Помимо номера версии программного обеспечения данные калибровки. Речь идет о

Нулевое сопротивление (R0) комбинации штифта 1:3, 2:3 и 1:2. Кроме того, сопротивление выходов порта к стороне 5 В

(RiHi) и в сторону 0V (RiLo) показаны. Значения нулевой мощности (C0) также показаны со всеми контактными комбинациями (1:3,

2:3,1:2 и 3:1, 3:2 2:1). Наконец значения коррекции для компаратора (REF C) и для справочного напряжения (REF R)

Также показаны. Каждая страница отображается в течение 15 секунд, но вы можете выбрать следующую страницу нажатием кнопки или правой кнопкой

Вращающийся регулятор. С левым поворотом поворотного датчика вы можете повторить вывод последней страницы или вернуться к

Предыдущей странице.

11. FrontColor

Эта функция может изменить цвет шрифта, 16-битный цвет кодируется в формате RGB(565), что означает красный максимум =

31, зеленый максимум = 63, синий максимум = 31, соответственно. В функции короткое нажатие может индексировать базовый цвет

Изменить, повернуть налево уменьшить его значение и повернуть направо увеличить его значение. Длительное нажатие позволит сохранить результат и выйти из функции, пожалуйста, имейте в виду цвет передней части и цвет задней части не может быть таким же. Чехол с ЖК-дисплеем ничего не показывает.

Если это произойдет, вам нужно сделать самопроверку, как ввести Selftest-это описание на странице 2. Selftest изменит заднюю часть

Цвет-черный и цвет-белый автоматически. После завершения теста. У вас будет возможность изменить

Цвет.

12. BackColor

Эта функция является той же, что и передний цвет, за исключением изменения цвета фона.

13. 1-|-3

Эта функция может измерять емкость при TP1 ,TP3, эта функция может измерять очень маленький конденсатор. Длительное нажатие будет выходить из функции.

14. 1-3

Эта функция может измерять сопротивление и индуктивность при TP1 ,TP3, длительное нажатие будет выходить из функции.

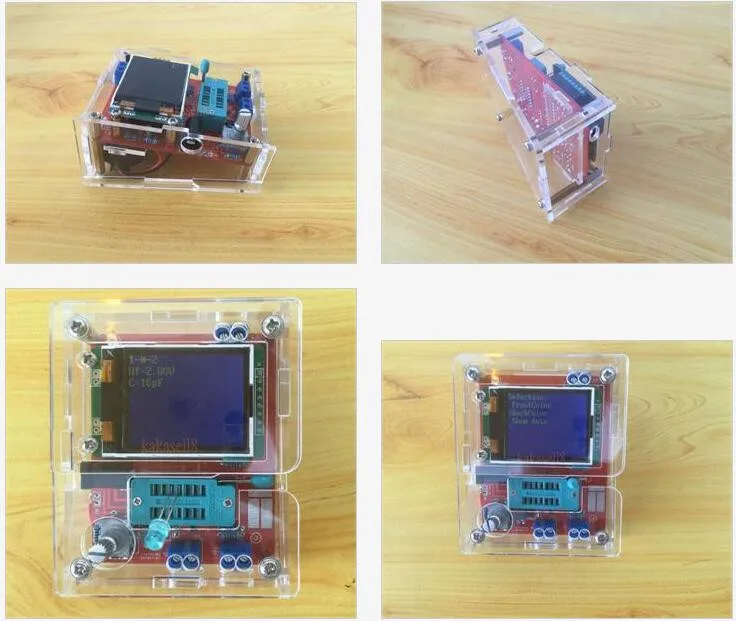

  Посылка включает в себя:   1 шт. тестер с Чехол 1 шт. батарейный зажим Не включает аккумулятор и источник питания
