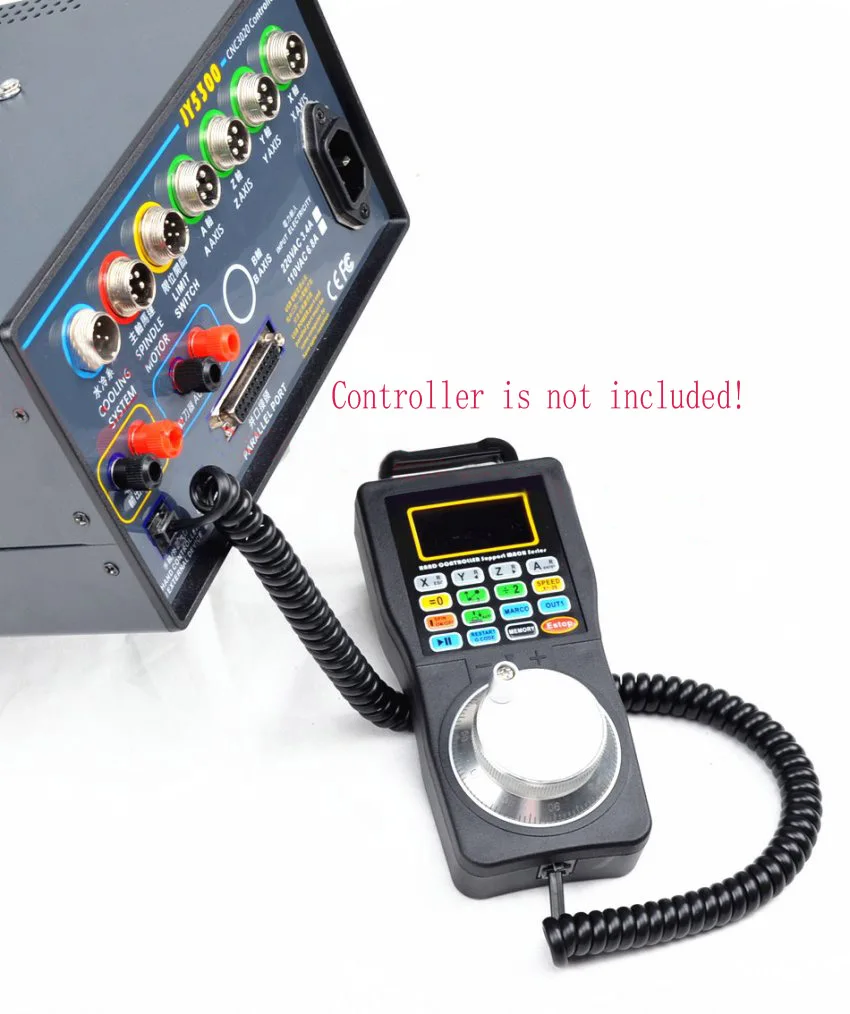

MHC2 ручной подвесной mpg MACH3 поддерживается для стандартного ЧПУ контроллера MHC2|mach3

MHC2 ручной подвесной mpg MACH3 поддерживается для стандартного ЧПУ контроллера MHC2|mach3

ЖК-дисплей Дисплей:
Дисплей положения оси: +/-000,00 мм до +/-999,99 мм
Или в дюймовом режиме +/-00,000 до +/-99,999 дюйма
Количество кнопок:
X/ESC:
A) нажмите и отпустите для установки в качестве оси X.
Б) нажмите и отпустите, чтобы избежать или вернуться к нормальной
C) нажмите и удерживайте, чтобы установить X Режим прокатки
Y/<:
A) нажмите и отпустите для установки в качестве оси Y.
Б) Левая кнопка направления в режиме памяти
C) нажмите и удерживайте, чтобы установить режим Y прокатки
Z/>:
A) нажмите и отпустите для установки в качестве оси Z.
Б) Правая кнопка направления в режиме памяти
C) нажмите и удерживайте, чтобы установить режим прокатки Z
A/Ent:
A) нажмите и отпустите для установки в качестве оси управления.
Б) Подтвердите кнопку в режиме памяти
C) нажмите и удерживайте, чтобы установить режим прокатки
Нулю:
A) нажмите и отпустите, чтобы установить текущее положение как нулевое
Вернуться к нулю:
A) нажмите и отпустите, и двигатель с любой осью будет перемещаться обратно в нулевое положение
Разделите на половину: (только режим HC)
A) Мотор перейдет в текущее положение/2, например, в настоящее время является 10,00 мм позиция X.
Затем ось X будет перемещаться в положение 5,00 мм

Режим PC/ HC:

ПК управляется компьютером; HC-режим контроллера ручного колеса.

ЖК-дисплей будет отображать «Режим ПК» или «режим HC.

Во время "PC Mode" функция управления шагового двигателя с ручным колесом будет запрещена.

Функция памяти и аварийной остановки допускается в обоих режимах управления.



Память:

A) сохранить:

В обычном режиме работы нажмите и отпустите кнопку «Mem» в режим памяти.

Используйте кнопку «Y/<» и «Z/>», чтобы прокрутить режим, чтобы сохранить-> руководство-> Загрузка-> петля, и выберите режим сохранения, нажмите «A/Ent», чтобы подтвердить режим сохранения.

А затем прокрутите M0, M1, M2 или M3, это 4 области памяти, выберите область целевой памяти и нажмите «A/Ent», чтобы начать запись движения



B) с панорамной головкой нагрузка:

Режим Looping повторяет загрузку выбранного региона памяти.

В обычном режиме работы нажмите и отпустите кнопку «Mem» в режим памяти.

Используйте кнопку «Y/<» и «Z/>», чтобы прокрутить режим, чтобы сохранить-> руководство-> Загрузка-> петля, и выберите режим нагрузки, нажмите «A/Ent», чтобы подтвердить режим нагрузки.

Затем прокрутите область M0, M1, M2 или M3, это 4 области памяти, выберите область целевой памяти и нажмите «A/Ent» для загрузки записанной области.



C) петли:

Режим Looping повторяет загрузку выбранного региона памяти.

В обычном режиме работы нажмите и отпустите кнопку «Mem» в режим памяти.

Используйте кнопку «Y/<» и «Z/>», чтобы прокрутить режим, чтобы сохранить-> руководство-> Загрузка-> петля, и выберите режим петли, нажмите «A/Ent», чтобы подтвердить режим петли.

А затем прокрутите область M0, M1, M2 или M3, это 4 области памяти, выберите область целевой памяти и нажмите «A/Ent», чтобы начать поиск зарегистрированной области.

Можно нажать «X/Esc» и вернуться в обычный режим работы.



D) руководство по применению:

Можно нажать «X/Esc» и вернуться к обычному ручному режиму работы.



Аварийной остановки:

Войдет в режим аварийной остановки:

1) Нажмите кнопку «EMERGENCY» в MACH3

2) Нажмите «ESTOP» в ручном контроллере колеса

3) обнаруживается избыточный ток двигателя шпинделя или Аномальная ситуация

4) переключатель предела срабатывает



ЖК-дисплей покажет «ESTOP», как только он срабатывает.



Во время аварийной остановки, мотор шпинделя, все шаговые двигатели будут остановлены.

Звуковой сигнал внутри главного блока контроллера будет звучать.

* Не рекомендуется использовать аварийную функцию в качестве остановки; Двигатель будет остановлен без нормального замедления. Это уменьшит срок службы двигателей и механической структуры.



Можно снова нажать кнопку ESTOP в ручном контроллере и вернуться к нормальной



Делятся на пол:

Обычно используется для поиска центра материала,

Перейдите в точку 1, нажмите ноль, а затем перейдите в точку T2, нажмите разделите на половину, а затем бит перейдет в центр.

Будьте осторожны, что вам нужно будет перемещать ось Z вверх самостоятельно, чтобы избежать аварии.



Вернуться к нулю:

Нажмите и удерживайте кнопку «SPEED» в течение 3 секунд.

Все оси двигателя будут перемещаться обратно к нулевой точке в соответствии с нулевым дисплеем ручного колеса

* Положение на ручном колесе и Mach3 не коррелирует. Если вам нужно отодвинуть назад в соответствии с позицией MACH3, вам нужно нажать кнопку назад на ноль в MACH3



Качения:

Нажмите и удерживайте кнопку «X», «Y», «Z», «A» в течение 3 секунд, ЖК-дисплей будет отображать «R» в соответствующей оси.

Шаговый двигатель оси будет постоянно двигаться с постоянной скоростью. Есть 4 выбора скорости, нажмите и отпустите кнопку «скорость».

Можно управлять по часовой стрелке, против часовой стрелки или останавливать, вращать ручное колесо, вращать против часовой стрелки на 1 шаг, вращать по часовой стрелке, вращать ручное колесо на один шаг по часовой стрелке, останавливать и т. Д.



Концевой выключатель:

На оси X, Y, Z установлены 2 механических ограничительных переключателя с обеих сторон. Как только он срабатывает, контроллер отправит предельный переключатель, срабатывающий сигнал на ПК и всю систему.

Срабатывающая ось немедленно вернется на 5 мм; Это действие может предотвратить крушение, аварию на человеке и выпустить ограничительный переключатель.

* Необходимо сбросить нулевое положение после запуска ограничительного переключателя.

Включает в себя

1 x штурвал задвижки
