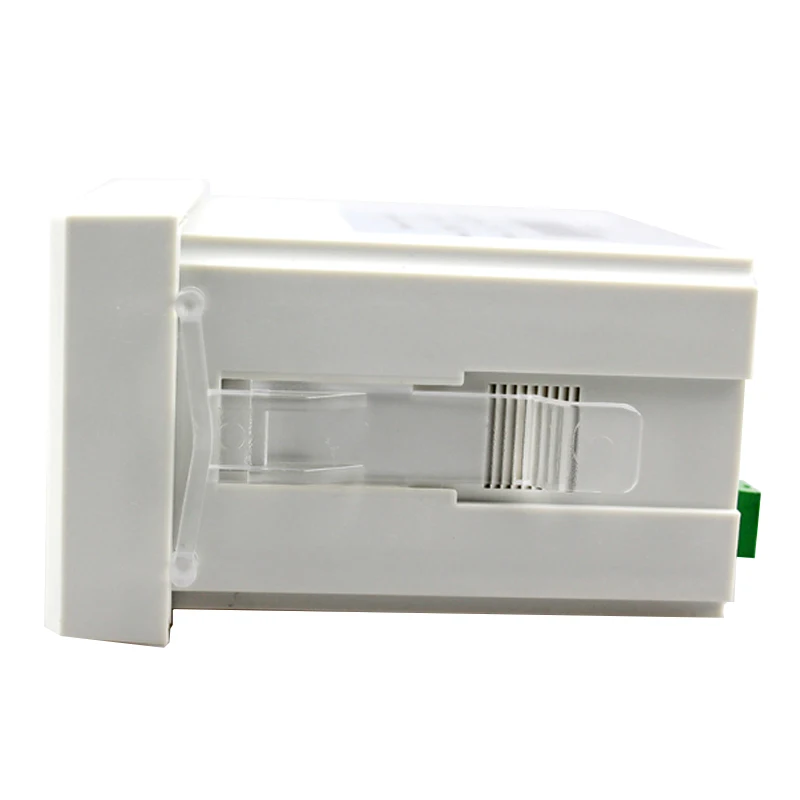

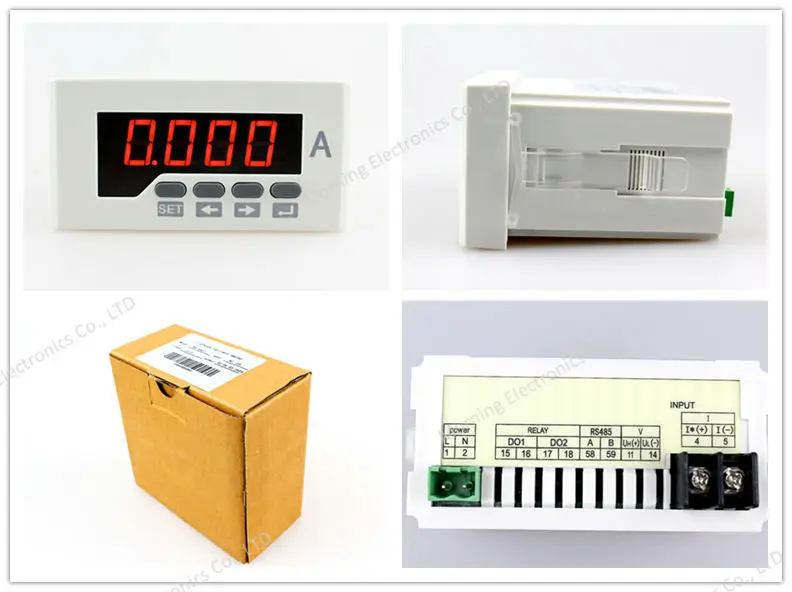

AA51-2O с 2 выходами будильника размер рамы 48*96 мм DC 24 в источник питания однофазный

Особенности

• Измерение однофазного переменного тока с высокой точностью.

• Обеспечивает светодиодный дисплей и локальный запрос данных.

• Программируемый коэффициент трансформации тока.

• Поддержка RS-485 связи и протокола Modbus-RTU.

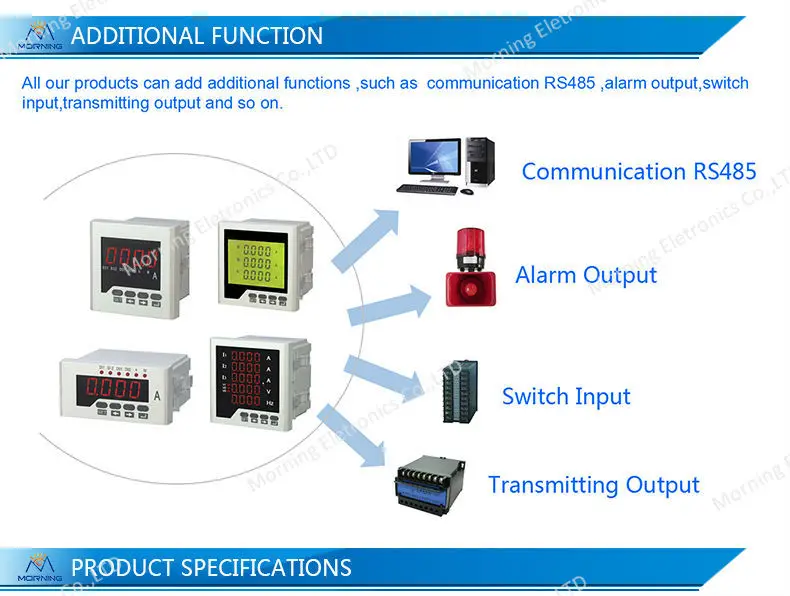

• Поддержка входного сигнала переключателя, выхода переключателя и аналогового выхода.

• Источник питания: AC 80 V ~ 270 V, AC 220 V, AC 380 V, AC 100 V

• Есть различные размеры, чтобы удовлетворить требования различных электрических цепей.

Технический индекс

Точность измерения

В настоящее время

КЛАСС 0,5

Вход измерения

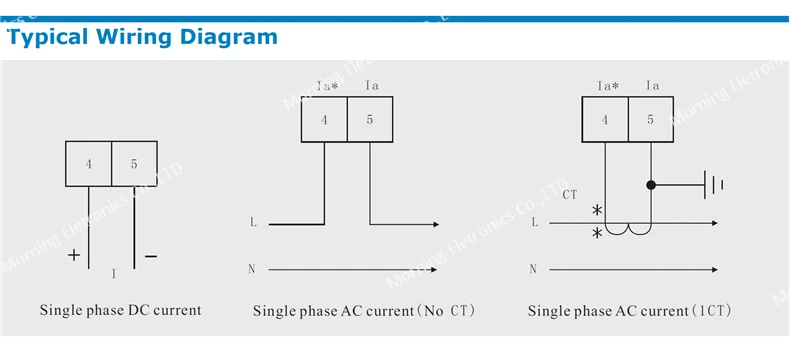

Электропроводка

Однофазный

Лучшее соотношение цена/качество

AC 1A, AC 5A, DC 20mA

Защита от перегрузки

Устойчивый: 1,2 раз; мгновенный: 10 раз/5s

Мощность потребления

<0,4ва (на фазу)

Импеданс

<20 МОм

Частота

45 ~ 65 Гц

Мощность питания

Рабочий диапазон

AC 80 V ~ 270 V, AC 220 V, AC 380 V, AC 100 V

Мощность потребления

<4VA

Функциональный модуль

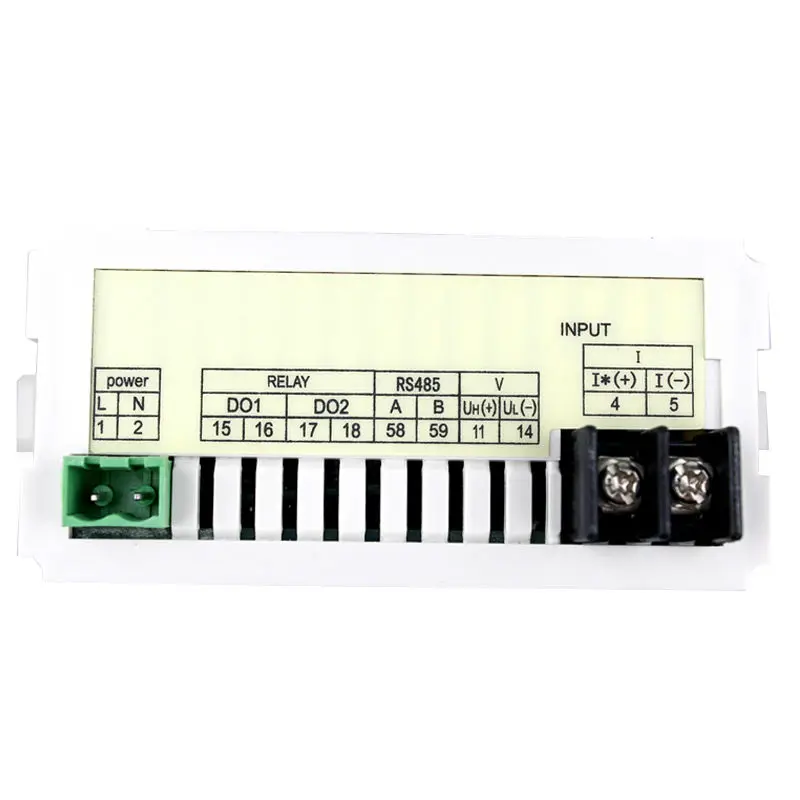

Связь интерфейс

1 петля RS-485 связи, MODBUS-RTU протокол

Скорость передачи: 2400 ~ 19200bps, по умолчанию: 2400bps

Значение для переключения входного сигнала

2 петли значение для переключения ввода, сухого соединения

Значение для переключения выход

2 петли релейный выход, возможность: AC 250 V/5A

Выход системы передач

1 петля аналогового выхода: 0/4 ~ 20 мА или 0 ~ 5/10 в

Защита окружающей среды

Операционная среда

-10 °C ~ + 55 °C

Среде хранения данных

-25 °C ~ + 70 °C

Относительная влажность

≤93%, в месте без коррозионного газа

Высота над уровнем моря

≤2500m

Безопасность

Сопротивление изоляции

> 100MΩ

Испытательное напряжение переменного тока:

AC 2kv

Электромагнитный Совместимость

Электро-статический заряд

Класс 4

Электрические быстрые

Переходных частот импульсов

Класс 4

От перенапряжения

Класс 4

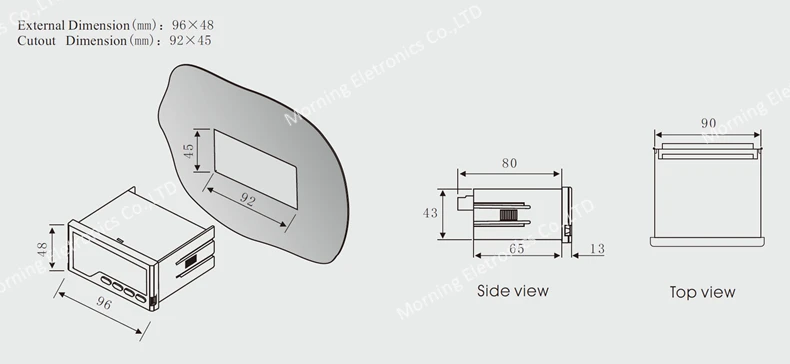

Размер изображения

Внешний размер (мм)

120 × 120; 80 × 80; 96 × 48; 96 × 96; 72 × 72; 48 × 48; 120x60; 160x80

Размер выреза (мм)

111 × 111; 76 × 76; 92 × 45; 92 × 92; 68 × 68; 45 × 45; 114x56; 152x76

Параметры в комплекте

Модель

Функция

Измерение

Расширенная функция (опционально)

Дисплей

С вырезами

Измерение

(Мм)

Внешний

Измерение

(Мм)

Переменного тока

Постоянного тока

Переключатель

Входной сигнал

Переключатель

Выход

Коробка передач

Выход

Связь

Интерфейс

Светодиодный

ЖК-дисплей

ME-AA11

√

-

2

2

1

1

√

-

152X76

160x80

ME-DA11

-

√

2

2

1

1

√

-

ME-AA21

√

-

2

2

1

1

√

-

111X111

120 × 120

ME-DA21

-

√

2

2

1

1

√

-

ME-AA31

√

-

2

2

1

1

√

-

Защитного стекла 92X92

96 × 96

ME-DA31

-

√

2

2

1

1

√

-

ME-AA41

√

-

2

2

1

1

√

-

114X56

120x60

ME-DA41

-

√

2

2

1

1

√

-

ME-AA51

√

-

2

2

1

1

√

-

Защитного стекла 92X45

96 × 48

ME-DA51

-

√

2

2

1

1

√

-

ME-AA61

√

-

2

2

1

1

√

-

68X68

72 × 72

ME-DA61

-

√

2

2

1

1

√

-

ME-AA71

√

-

2

2

1

1

√

-

76X76

80 × 80

ME-DA71

-

√

2

2

1

1

√

-

ME-AA81

√

-

2

2

1

1

√

-

45X45

48 × 48

ME-DA81

-

√

2

2

1

1

√

-

Примечание: количество дополнительных расширенных функций будет максимальным номером, который мы можем продлить в нормальных условиях.

Если у вас есть какие-либо особые запросы, пожалуйста, свяжитесь с нашим техническим отделом.
