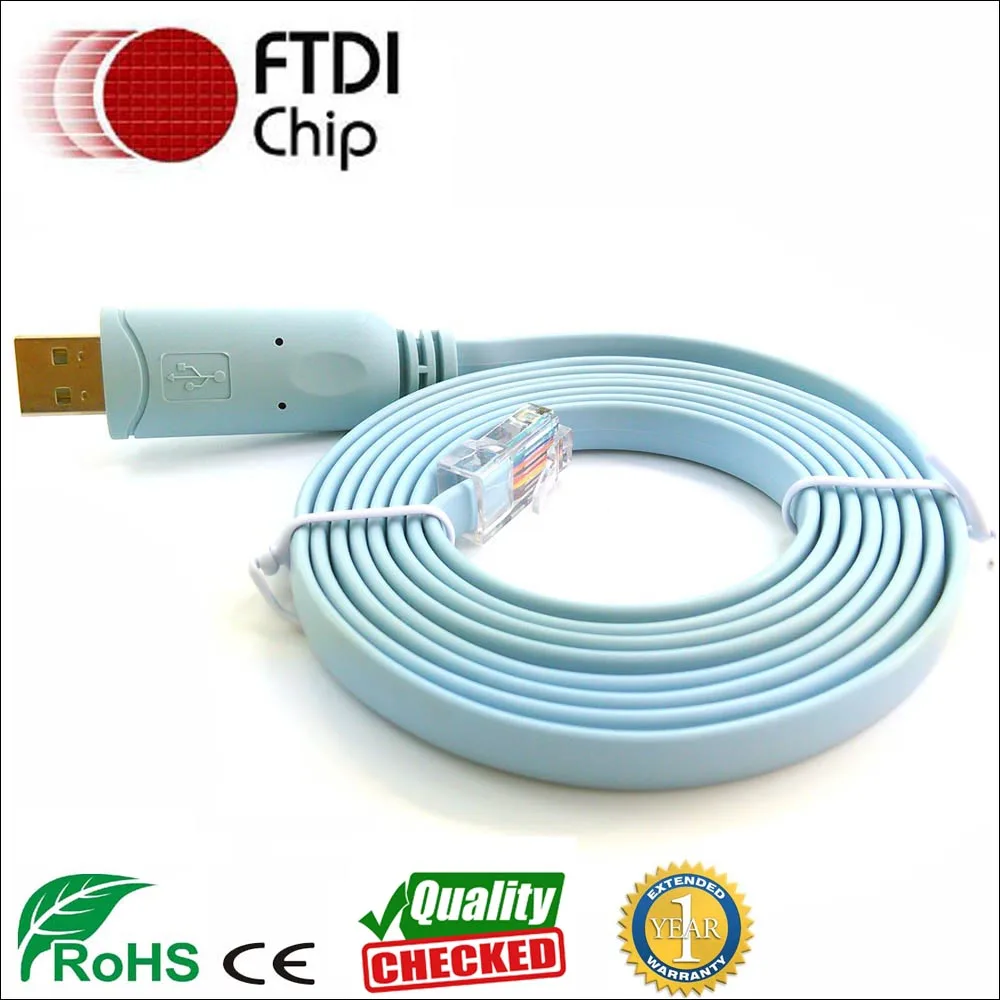

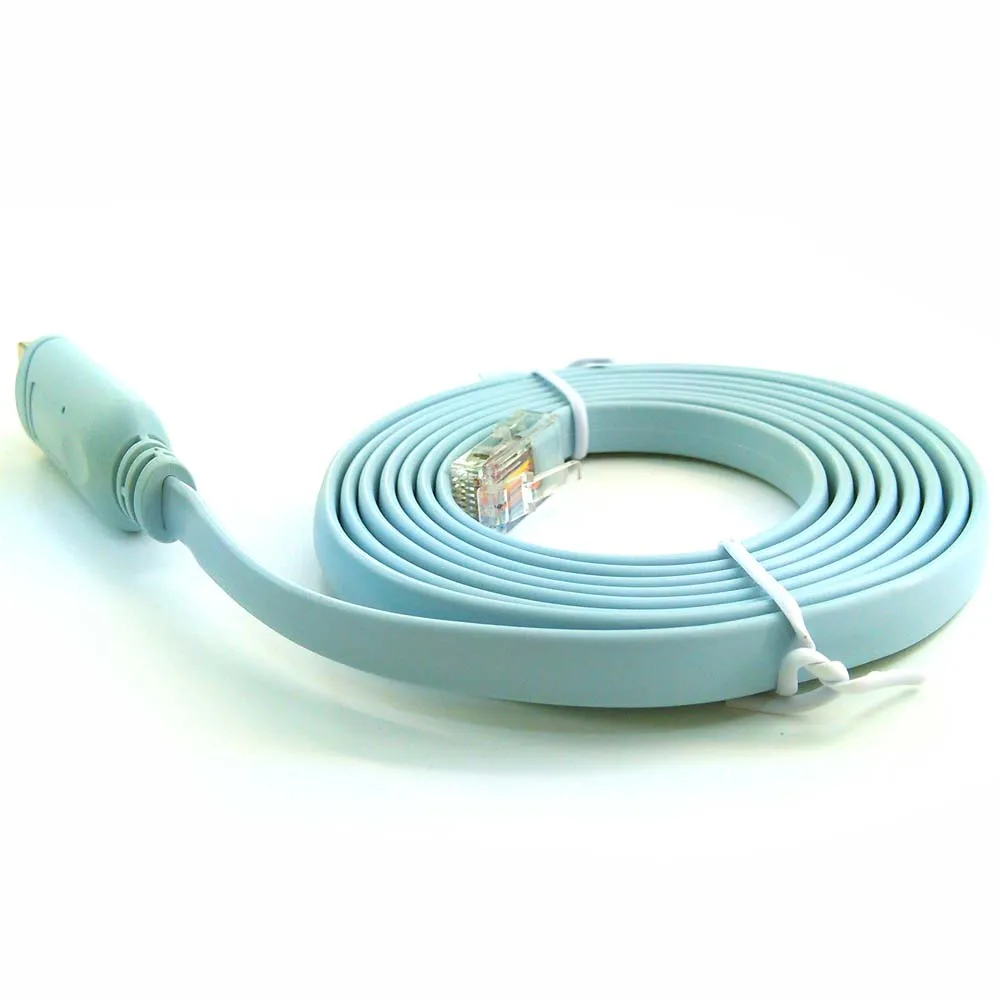

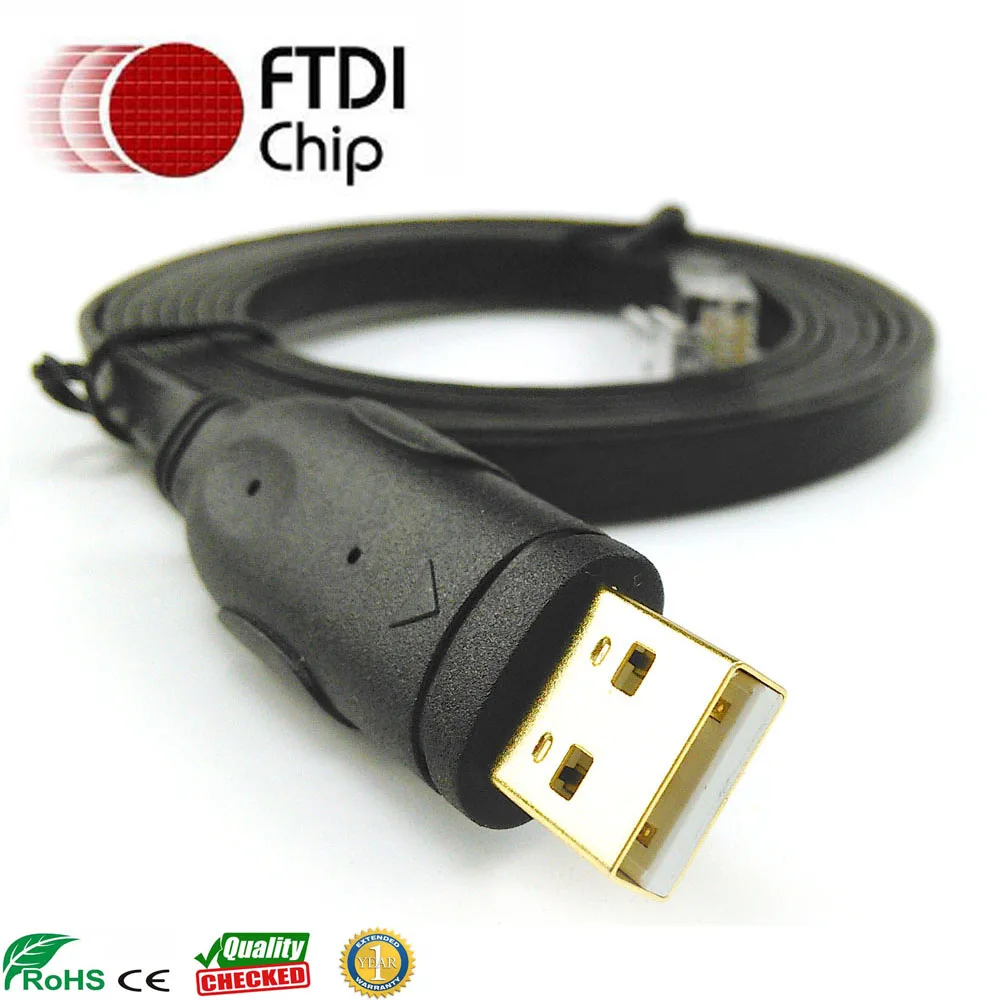

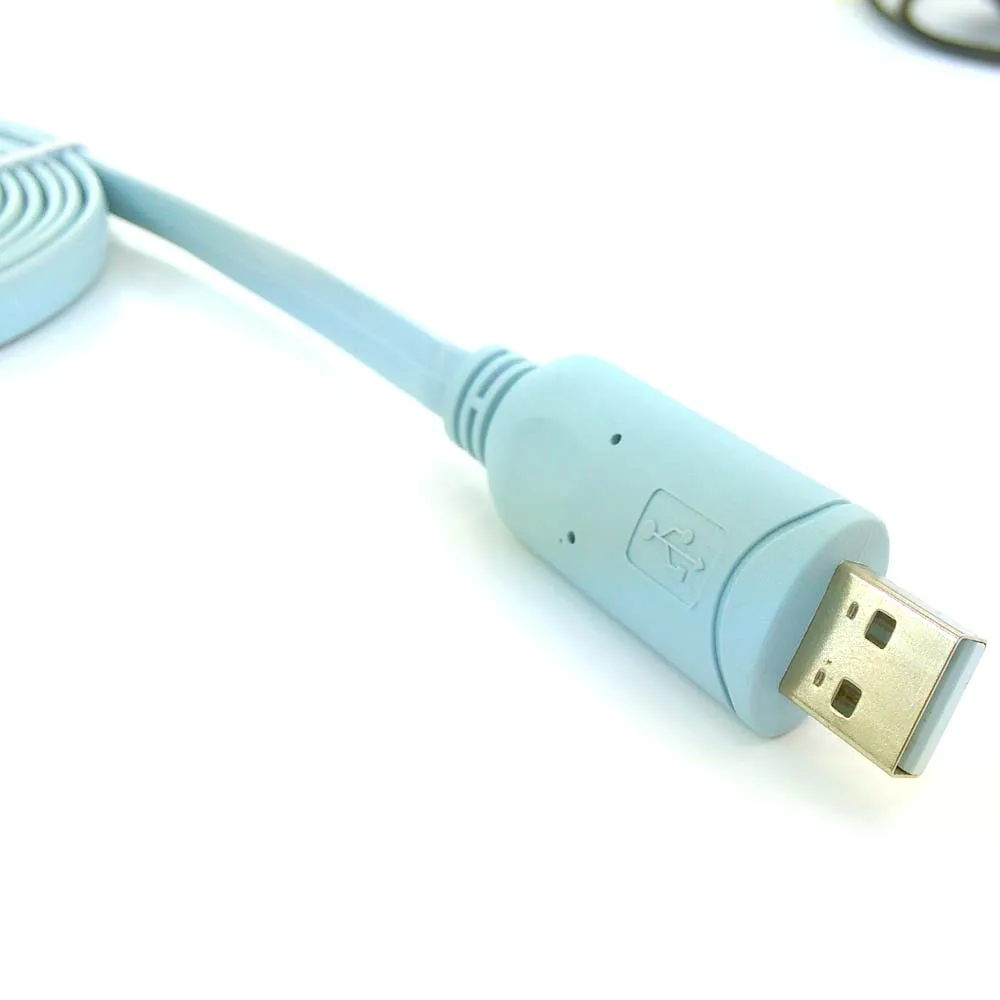

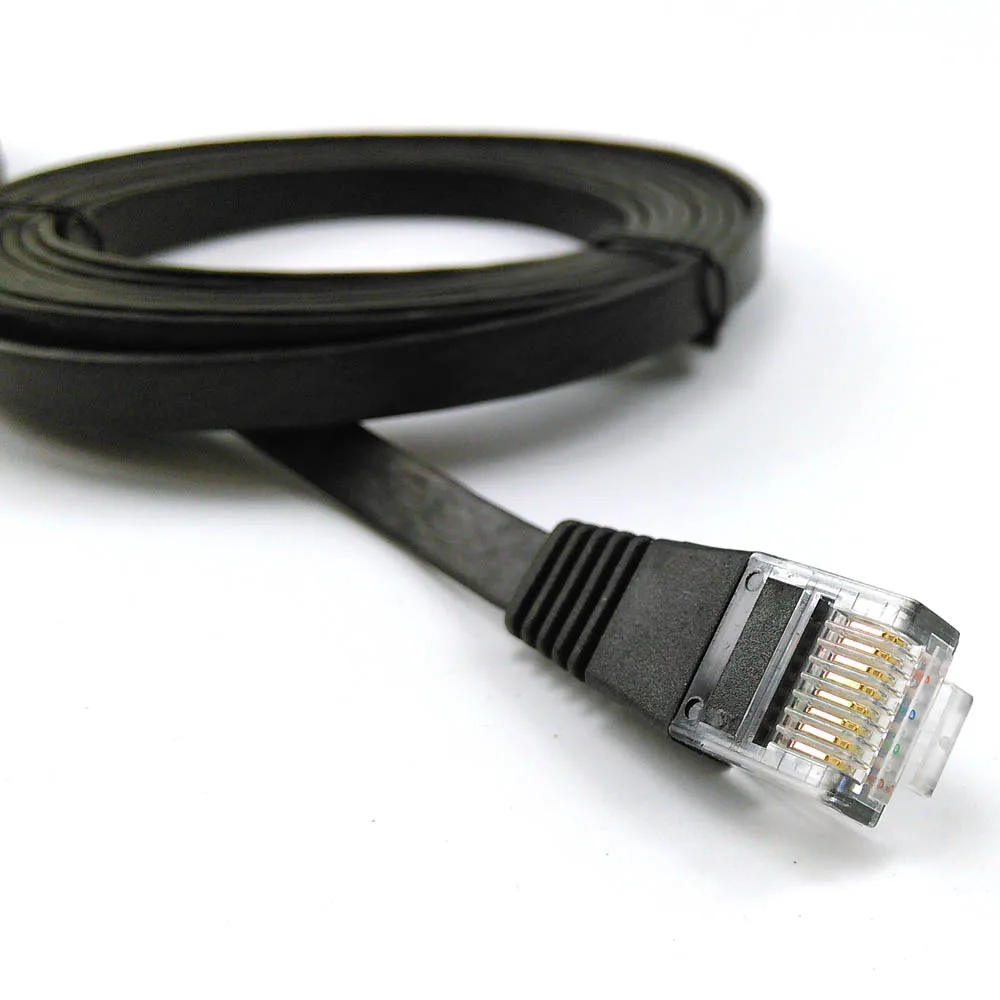

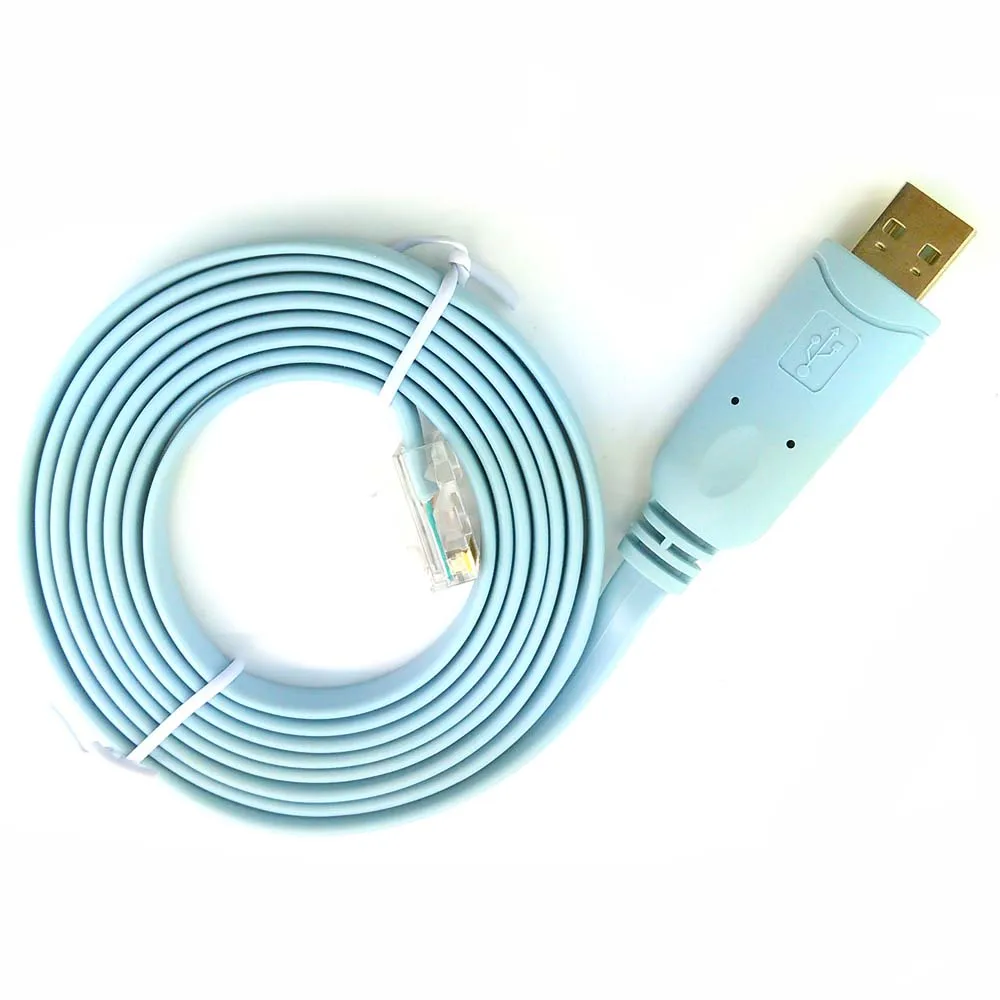

Консольный кабель для маршрутизатора cisco 2600 3600 с поддержкой win8 win10 android mac sinforcon ftdi

Консольный кабель для маршрутизатора cisco 2600 3600 с поддержкой win8 win10 android mac sinforcon ftdi

USB RS232 к RJ45 USB консольный кабель

Обновление cab-console-rj45

Обновите консольный кабель DB9 до RJ45, как у большинства ПК, планшетных ПК, ноутбуков, мобильный телефон, мобильных ПК без DB9

• Совместим с USB2.0, USB1.1

• Последовательный консольный кабель USB RS232

• Последовательный COM-порт USB к штекеру RJ45 для настройки и управления маршрутизатором

• Чип FT231x + ZT213

• Назначение контактов на стороне кабеля USB RS232-RJ45:

1-CTS,

2-DSR,

3-RXD,

4-GND,

5-GND,

6-TXD,

7-DTR,

8-RTS

• Плоский кабель, 28AWG * 8 жил, чистая медь. 1,8 м

• Win 7, Win 8, Win 8,1 Бесплатная установка драйверов

• Поддерживает аппаратное управление потоком, используемое для реализации последовательности разрывов CISCO

• Поддержка интерфейса UART для 7 или 8 бит данных, 1 или 2 стоп-бита и нечетных/

• Полная скорость USB 2,0 12M

• Поддержка Android, поддержка Win 8, Win 7, XP, 2000, Linix, Mac OS

• Поддержка Windows 8,1, Windows 8, 32bit или 64bit.

• Интегрированный 2048 байт EEPROM, поддержка перезаписи идентификатора поставщика, поддержка Mprog3.5

• Поддержка драйвера FTDI VCP и драйвера D2XX

• Обновление консольного кабеля для cisco db9 RJ45

• Полиэтиленовый пакет для каждого.

• Вес нетто: 66 г/шт.

• Соответствие CE, RoHS.

О FT231X

Один чип USB для асинхронного последовательного интерфейса передачи данных.
Весь USB-протокол обрабатывается на чипе. Программирование прошивки USB не требуется.
Полностью интегрированный 2048 байт EEPROM для хранения дескрипторов устройств и конфигурации ввода/вывода CBUS.
Полностью интегрированное поколение часов без внешнего кристалла, плюс дополнительный Выбор выходного сигнала часов, позволяющий использовать интерфейс без клея для внешнего микроконтроллера или ПЛИС.
Скорость передачи данных от 300 бод до 3 Мбод.
Буфер приема 512 байт и буфер передачи 512 байт с использованием технологии сглаживания буфера для обеспечения высокой пропускной способности данных.
Драйверы виртуального Com-порта FTDI (VCP) и Direct (D2XX) устраняют требования к разработке USB-драйверов в большинстве случаев.
Настраиваемые контакты ввода/вывода CBUS.
Передача светодиодный прием светодиодных приводных сигналов.
Интерфейс UART поддерживает 7 или 8 бит данных, 1 или 2 стоп-бита и нечетный/четный/маркировочный/пробел/без четности
Синхронные и асинхронные параметры интерфейса бит bang с strobes RD # и WR #.
Обнаружение зарядного устройства. Может использоваться мобильными устройствами для обнаружения наличия зарядного устройства на USB-порте для обеспечения более высокой/быстрой зарядки аккумуляторов.
Устройство поставляется предварительно запрограммированным с уникальным серийным номером USB.
Поддерживает питание от шины, автономное питание и высокомощные конфигурации USB с питанием от шины.
Встроенный преобразователь уровня + 3,3 В для ввода-вывода USB.
Настоящий выход привода CMOS 3,3 В и вход TTL.
(Работает до 1V8 с внешними подтягиваниями, а также 5 В)
Настраиваемая сила выходного привода ввода/вывода.
Встроенная схема включения и сброса.
Вариант инверсии сигнала UART.
Внутренние регуляторы LDO 3,3 В/1,8 в
Низкий рабочий ток 8 мА (Типичный) и ток приостановки USB 125 мА (Типичный) ток.
Низкое потребление пропускной способности USB.
Совместим с хост-контроллером UHCI/OHCI/EHCI.
Полная совместимость с USB 2,0.
Расширенный диапазон рабочих температур: от-40 °C до 85 °C
Доступен в компактных 20-контактных пакетах SSOP и QFN без Pb (оба соответствуют RoHS).

Этот кабель предназначен для обновления кабеля DB9 до RJ45, вы можете ознакомиться со следующей информацией о кабеле DB9-RJ45:

Стандарт, ранее известный как RS-232 или RS232, стал EIA-232, затем TIA-232. Большинство стран мира по-прежнему называют его RS232, но используются многие названия. RS-232D или EIA-561 определяет назначения контактов для использования RS-232 с разъемами RJ45. Для штекерного разъема RJ45, который вы найдете на обоих концах кабеля Cat6, Контакт 1-это самый левый контакт, когда вы смотрите на разъем с язычком вверх и кабель уходит от вас. Легче выгнать кабель с язычком вниз, в котором чехол pin 1 находится справа, Таким образом, возможна большая путаница. Для гнезда DB9 штифт 1 находится вверху справа, а штифт 6-внизу справа, когда вы смотрите на разъем с Кабель отходит от вас и сторона с пятью контактами сверху. В этот момент, вероятно, хорошо отметить, что вам нужно всего три линии, чтобы иметь функциональный кабель. Вам понадобится RD, TD и ground. Все остальные линии используются программным обеспечением для управления данными. Три важные линии обрабатываются аппаратно. Но большинство из нас не пишет программное обеспечение на обоих концах, поэтому оно может навсегда ждать перехода сигнала, который никогда не произойдет.

Разъем последовательной консоли Cisco RJ45 для DB9

Если вы знакомы с маршрутизаторами Cisco, то вы видели последовательный консольный штекер RJ45, который они используют, и светло-синий кабель RJ45 к DB9. Это не соответствует стандарту EIA-561.

Последовательный консольный кабель Cisco RJ45-DB9

Этот кабель отлично работает с minicom или HyperTerm, потому что оборудование и программное обеспечение Cisco обрабатывают его. После этого расклеивания возможно подключить разъемы RJ45/DB9. Если вы это сделаете, пожалуйста, четко отметьте разъем, чтобы мы не предположили, что это распиновка RS-232D или EIS/TIA-561.

Единственная потенциальная проблема с этим, что DB9 pin 1 для обнаружения несущей (CD) отсутствует. Обычно мы видим контакт 1 и контакт 6 (CD и DSR), подключенные к выходу DTR с дальнего конца. Но, как я могу подтвердить, кабель работает. И я прошил кабель, чтобы подтвердить, что контакты 1 и 9 не подключены ни к чему.

Cisco использует две линии для заземления для уменьшения перекрестных помех, что может быть выгодой на особенно длинных пробежек кабеля.

• Windows 10

• Windows 8,1x64

• Windows 8

• Windows 8x64

• Windows Server 2012

• Windows Server 2008 R2

• Windows 7

• Windows 7x64

• Windows Server 2008

• Windows Server 2008x64

• Windows Vista

• Windows Vista x64

• Windows Server 2003

• Windows Server 2003x64

• Windows XP

• Windows XP x64

• Windows ME

• Windows 98

• Linux

• Mac OS X

• Mac OS 9

• Mac OS 8

• Windows CE.NET (версия 4,2 и выше)

• Android

• Windows RT

Поддержка WinCE7.0
Первоначальное функциональное тестирование, проведенное FTDI, показало, что драйверы FTDI функционируют так, как и ожидалось на Windows CE 7,0

Поддержка старых версий Windows Desktop

Примечание: Microsoft завершила поддержку сертификации XP и VISTA через их программу тестирования WHCK. Поскольку текущие сборки по-прежнему работают на XP и VISTA, но не сертифицированы Microsoft.

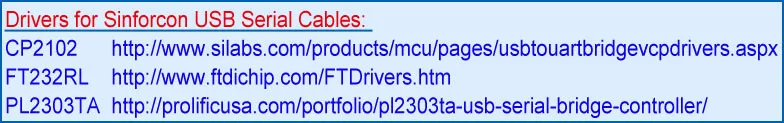

Различия в API драйвера

Для большинства этих операционных систем доступны два типа драйверов: Драйверы виртуального COM-порта (VCP) и прямые (D2XX) драйверы. Драйвер VCP эмулирует стандартный последовательный порт ПК таким образом, что устройство USB может быть передано как стандартное устройство RS232. Драйвер D2XX обеспечивает прямой доступ к usb-устройству через dll-интерфейс.

Чтобы определить местоположение драйверов, которые вы хотите установить на устройство, выберите, какой из типов драйверов вы хотите использовать (VCPИлиD2XX) И затем найдите соответствующие операционные системы. За исключением Windows 98 и Windows ME, все устройства поддерживаются в каждом пакете драйверов.

Если для Android требуется драйвер VCP, обратитесь к следующему приложению Примечание: TN 132 добавляет поддержку драйвера VCP для устройств FTDI на Android.
