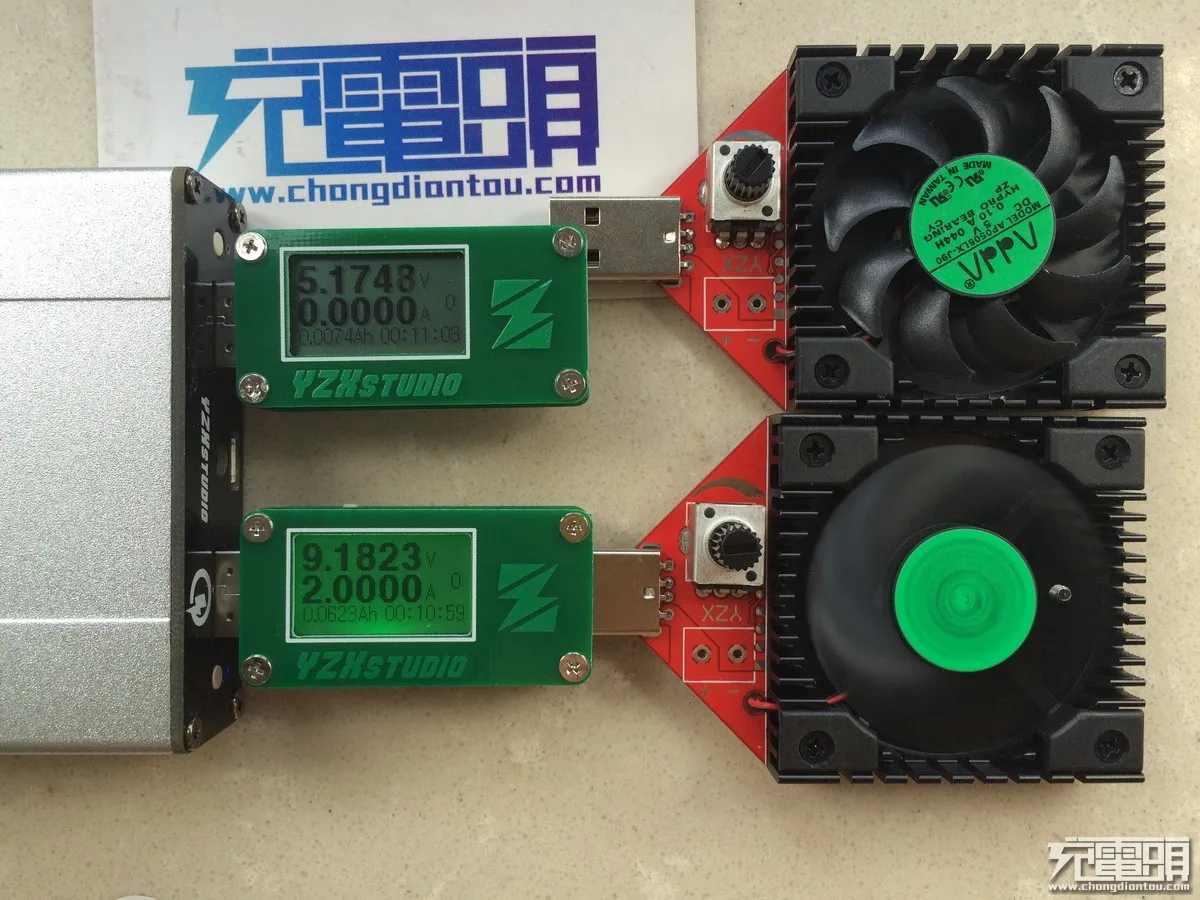

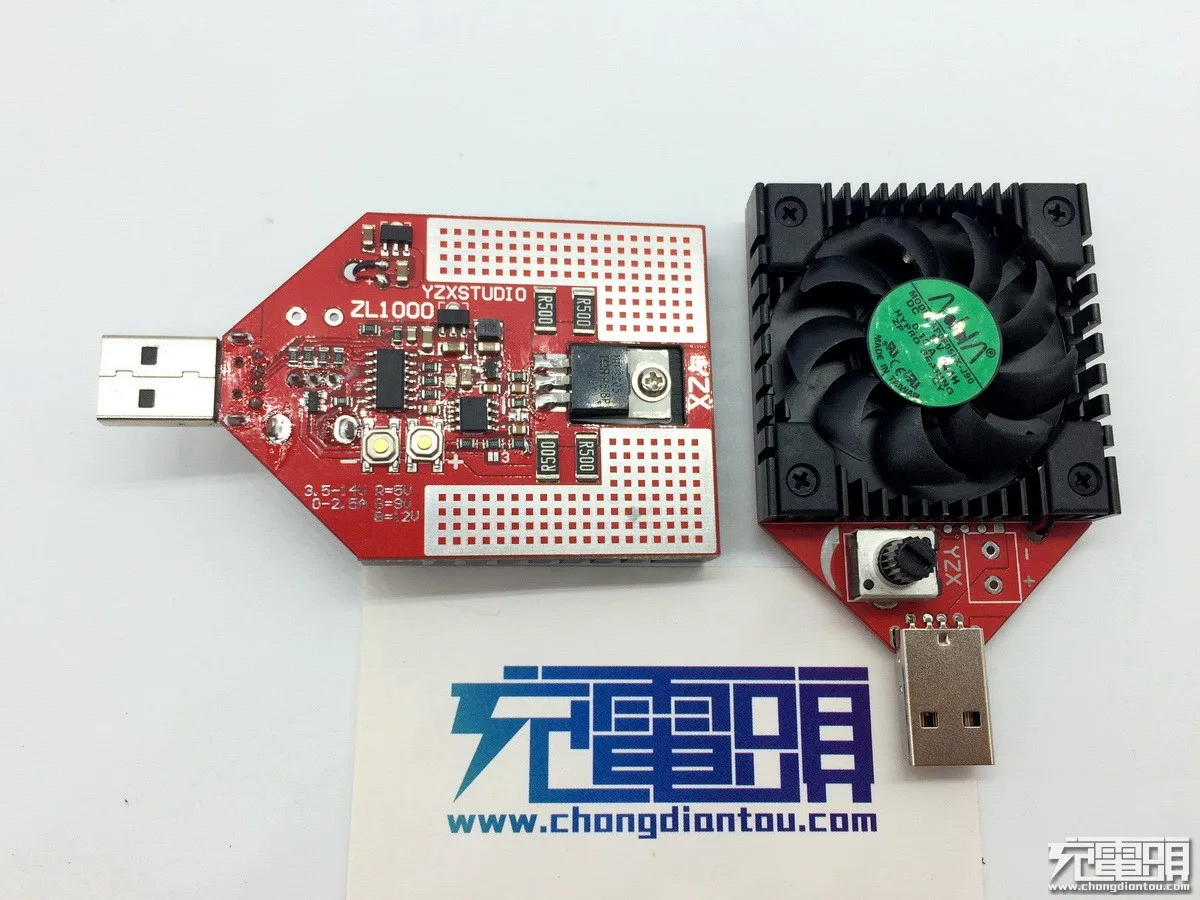

| Описание: | - Особенности:
Совместимый QC2.0 QC3.0 MTKPE +, чтобы взять мощность, использование единой ссылки на функцию, чтобы принимать приборы
Можно установить функцию power-up по умолчанию для облегчения старения с высоким объемом тестирования
Поставляется 0,05-2.50A Высокая стабильность муляжа нагрузки, максимальная мощность 20 Вт (припой-суставы от марки 3 установлен в максимум 3.5а)
Маленький, тонкий, штекер на мерку
Оффлайн работа Оффлайн, полностью вне компьютера, без сложной проводки

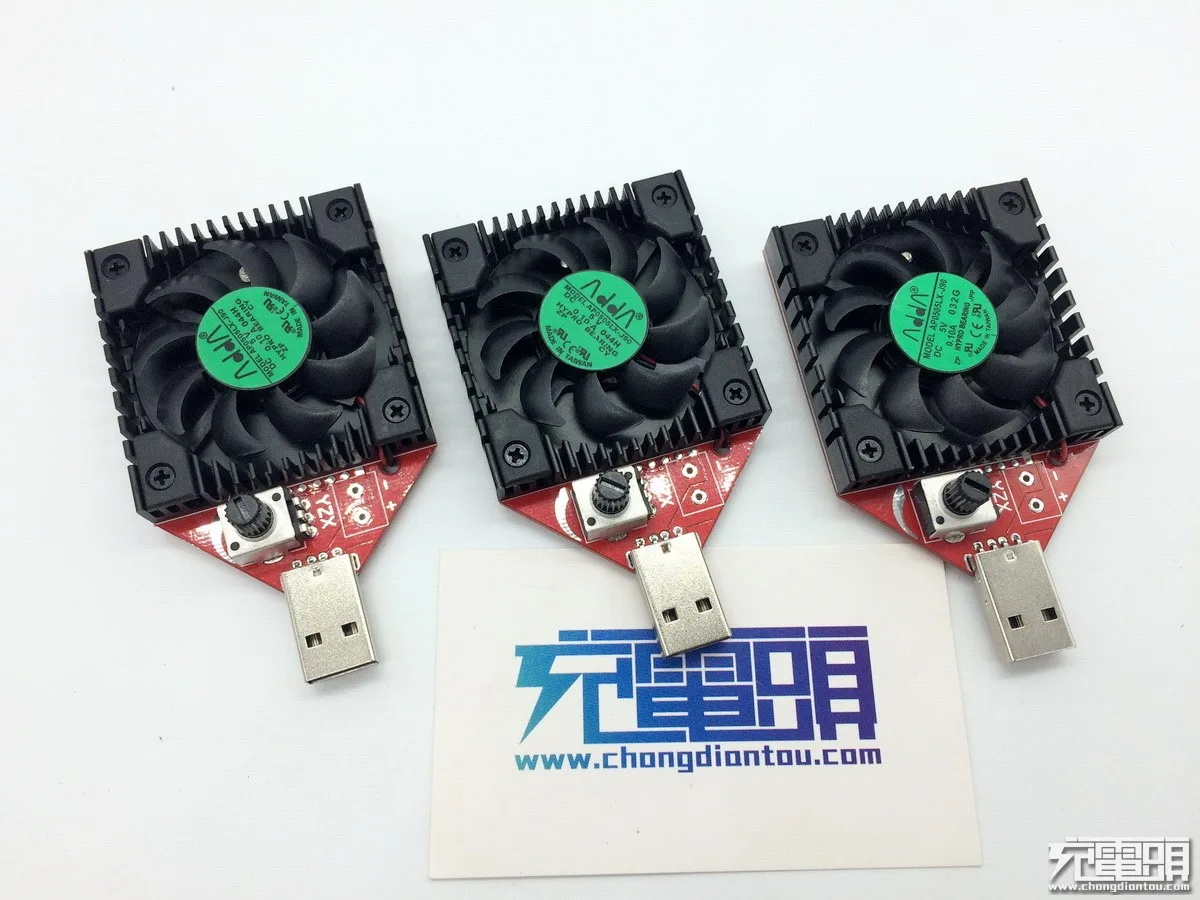

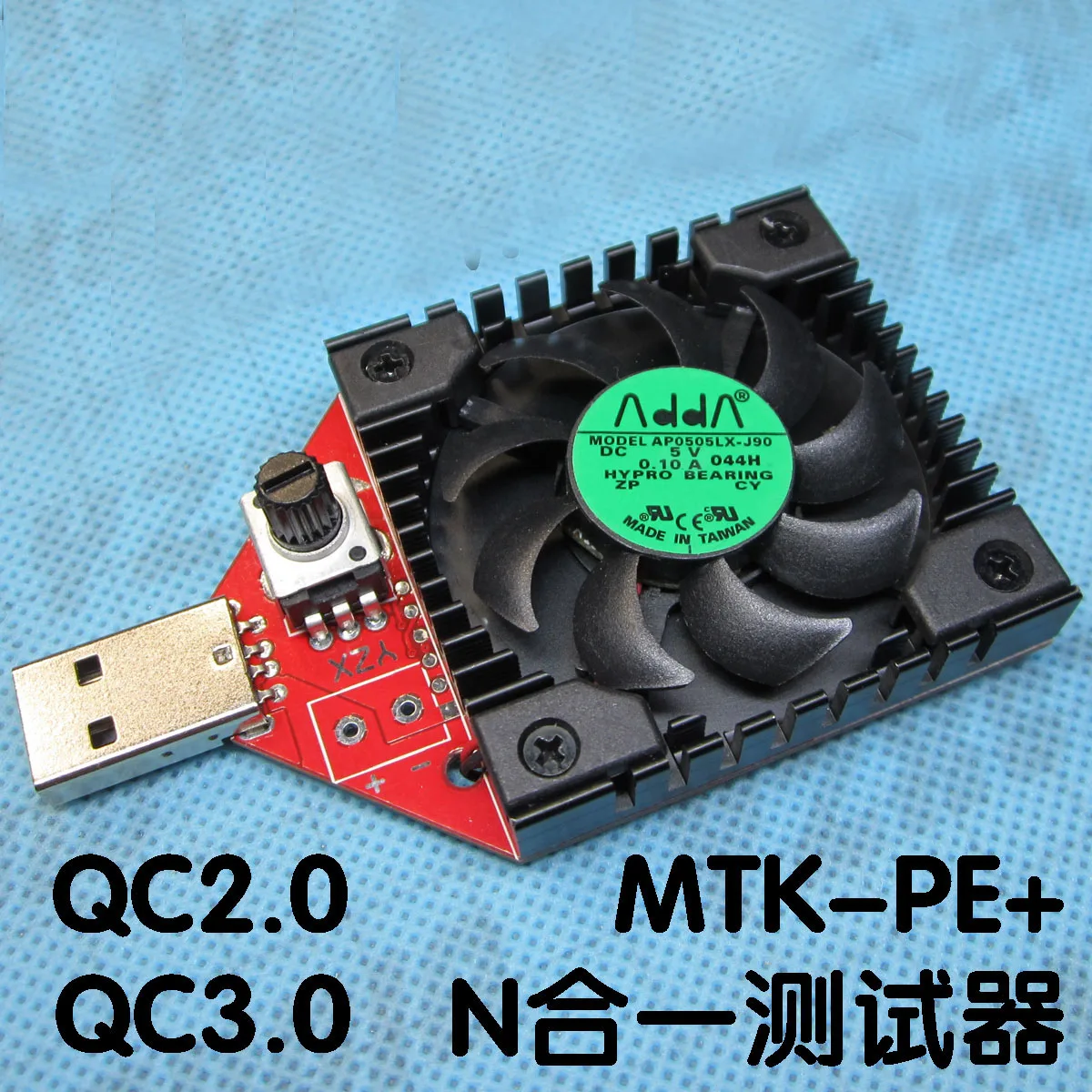

Алюминиевый теплоотвод, Маглев бесшумный вентилятор шума очень маленький
Ток вентилятора не мешает при окончательном постоянном значении, постоянная точность очень высока

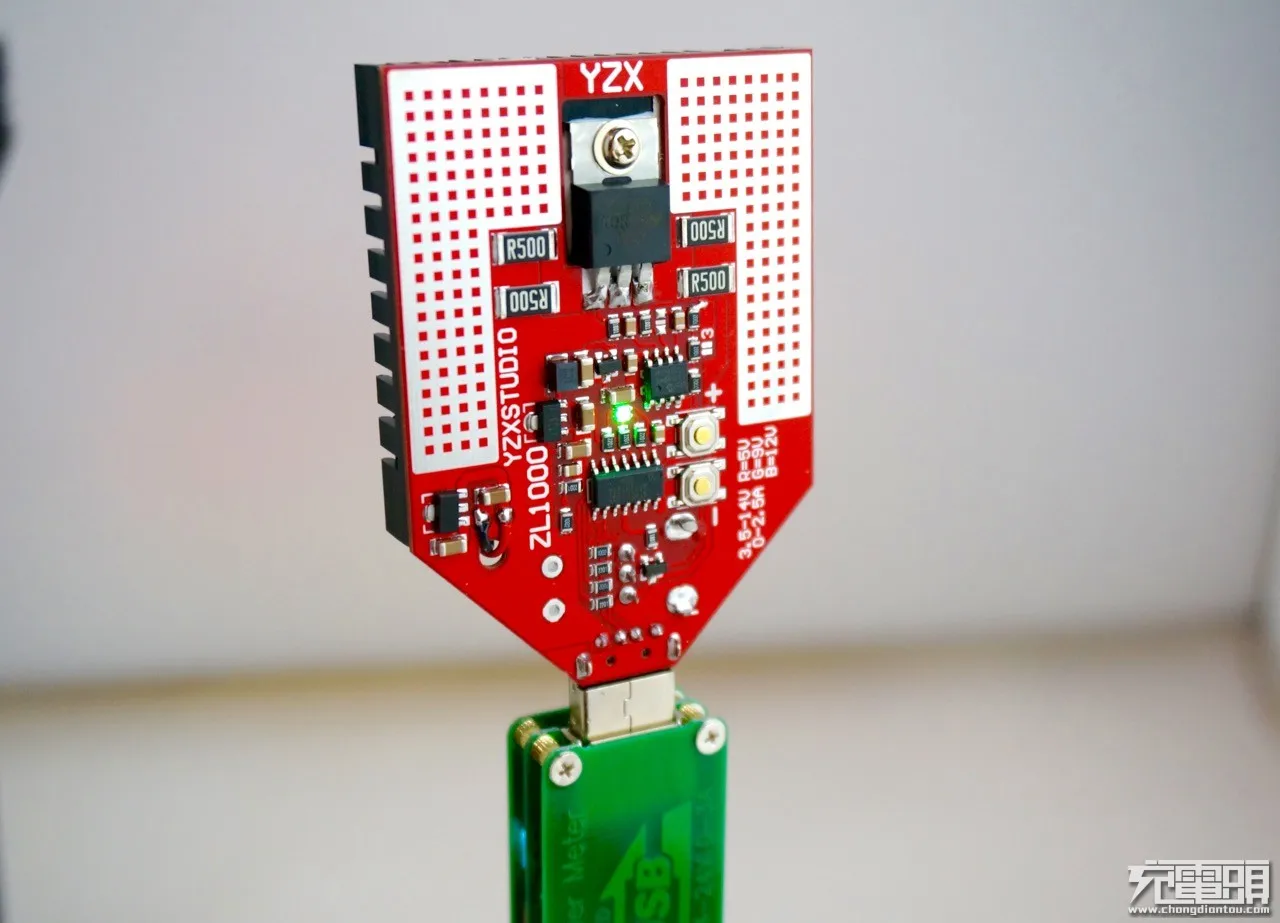

Низкая температура Дрифт резистор 4 2512 импортная доля лихорадки, температурный дрейф очень мал, текущее значение после хорошей мелодии, неподвижная
Красочные огни, указывающие на текущее напряжение, красный, зеленый и синий, соответствующие 5 9 12 В
Более 0805 большого сопротивления и емкости целые, не легко постучали
Расширьте положительный и отрицательный интерфейс колодки, легкий доступ вольтметр или осциллограф Обнаружение напряжения и гофре
Параметр:
Объем: 50*70*12 мм потенциометра Ручка и не включает USB штекер
Ток: 0,05-2.5а, даже на перемычках стандарт 3 0,05-3.5A
Максимальная мощность: 20 Вт, 30 Вт максимальное короткое время не более 10 секунд
Напряжение: 3,5-16 В
Точность: после хорошей настройки дрейф меньше плюс или минус 1%
Взять электрические компоненты для использования:
Вставить поддержку зарядного устройства QC2.0, длинного красного света = приложение или применить к 5 В, при этом клавише можно переключать 5-9-12в. Можно добавить и убавить две кнопки пресс-архивы
Чтобы проверить зарядное устройство QC3.0, пожалуйста, QC2.0 нанесите на позже (стабильная светодио дный подсветка) пресс + кнопка ввести QC3.0. После проникновения в светодио дный становится зеленым, нажмите + Поднимите напряжение файла в то же время, что Голубые огни прошиты, короткая пресса-для уменьшения напряжения файла в то же время красный свет вспыхнул
Для тестирования MTKPE или MTKPE +, нажмите и удерживайте кнопку plug power, зеленый свет, чтобы войти в режим быстрой зарядки MTK, чтобы отпустить. Нажмите, чтобы уменьшить напряжение файла одновременно с красными световыми вспышками, нажмите + Поднимите напряжение файла, в то же время Голубые огни мигают. MTK применяет напряжение долгое время, после нескольких вспышек обратно к зеленому разъяснили, что оно завершило применение. Тест MTK, пожалуйста, настройте ток нагрузки муляжа, больше, чем 0.2A Для корректного применения.
Индикация неисправностей:
Заглушка вспышки не прошитая: зарядное устройство не работает, чип отключен, плата не ставила больше, чем отключила электричество отделка 10 секунд позже и так попробовала
Штекерные огни 0,5 секунды выключены: 2.1A 2.4A 1A зарядное устройство Apple samsung 2A или другое не-DCP зарядное устройство или USB зарядное устройство, такое как компьютер не USB, D + D-не короткий контур, D + D-open, вставить медленно, чтобы заглушить в конце дыхания
Разъем в ярких 2 секундах от: зарядное устройство DCP-по крайней мере D + D-shorted зарядное устройство, но применить QC2.0 нет ответа, ошибка обнаружения напряжения большая
Всегда штекер (фиксированный выход) или циклический мигающий (автоматический тест): зарядное устройство s Qualcomm QC2.0 зарядное устройство, если только выход 9 В, то зарядное устройство не поддерживает 12 В, но только если световой выход 5 В. Ошибка напряжения-это большое Обнаружение заметок, рекомендованных для того, чтобы привести к 1A нагрузки примерки часть-зарядное устройство понадобится а 9 В
Ложный раздел нагрузки для использования:
При использовании радиатора излучает Много тепла, остерегается ожогов, чем выше скорость вентилятора, остерегайтесь головорезов, Не блокируйте Вращение вентилятора
Текущая ручка по часовой стрелке увеличивает ток, против часовой стрелки, чтобы уменьшить ток. Максимума по умолчанию 2.5A
Для максимальной 3.5A пожалуйста контурная доска с маркировкой 3 2 полупады вместе для установки 3.5A режим
Рекомендуем с USB напряжением, а общая мощность не должна превышать 20 Вт
Посылка содержание
100% абсолютно новый (высокое качество)
1 x0-3.5A QC2.0 QC3.0 MTK интеграционные тестеры принимают электрические муляжи нагрузки
|
|
