TIROL Новый 13 контактный евро штекер к 12N 12S 7 контактные розетки для фургона

TIROL Новый 13 контактный евро штекер к 12N 12S 7 контактные розетки для фургона

Детали продукта и Особенности товара

Тип изделия: электрические вилки и розетки

Наименование товара: 13-контактный разъем для 7Pin разъема типа N/S

Место происхождения: Нинбо Китай (материк)

Фирменное наименование: Tirol

Пункт NO. : T23500

Размеры: 17*12*6,8 см

Вес: 450 г

Материал: АБС + медь

Цвет:Черный (N тип) + белый (S тип)

Напряжение: 12V

Кабель Длина: 20 см/проволочный Калибр: 5*0,5 мм/линия диаметр: 6 мм

Сертификация: CE, ROHS, PAHS

Характеристики: Подключите основное транспортное средство и дополнительный прицеп; Передайте электронную Подпись от транспортного средства к прицепу.

Описание продукта:

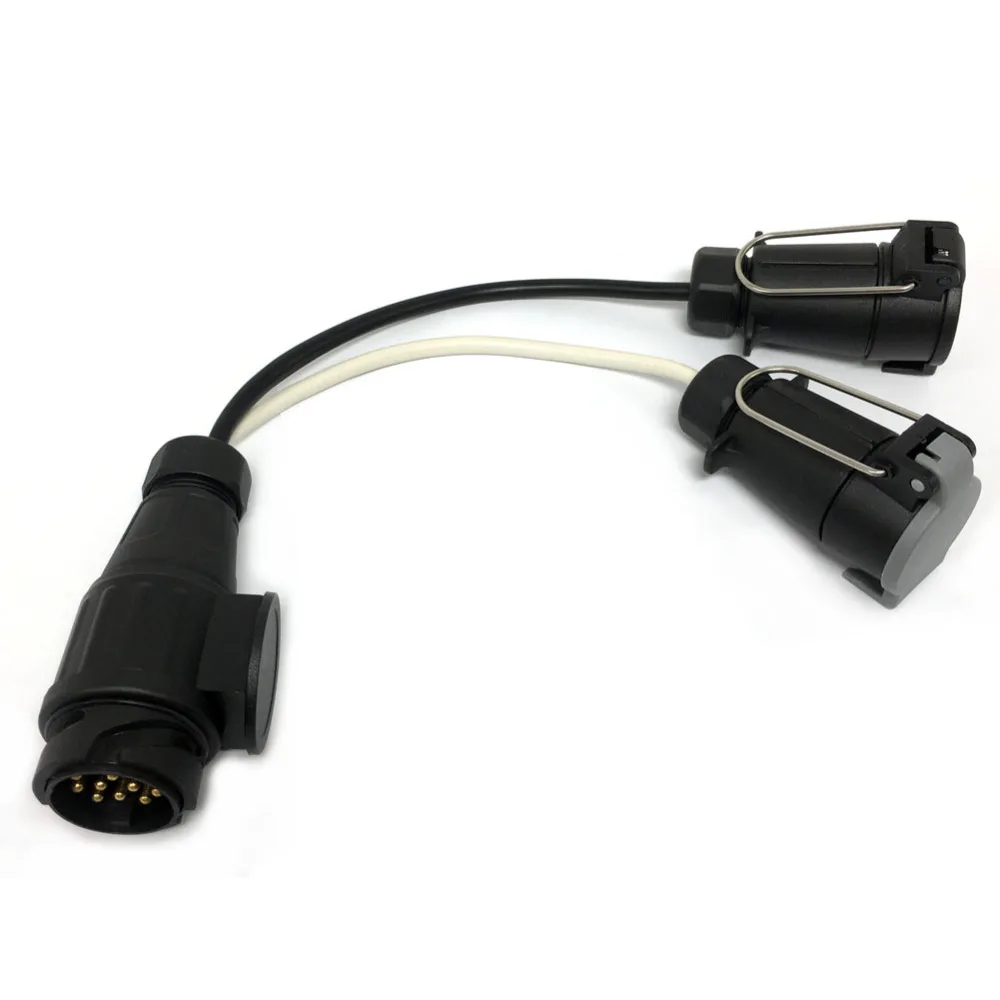

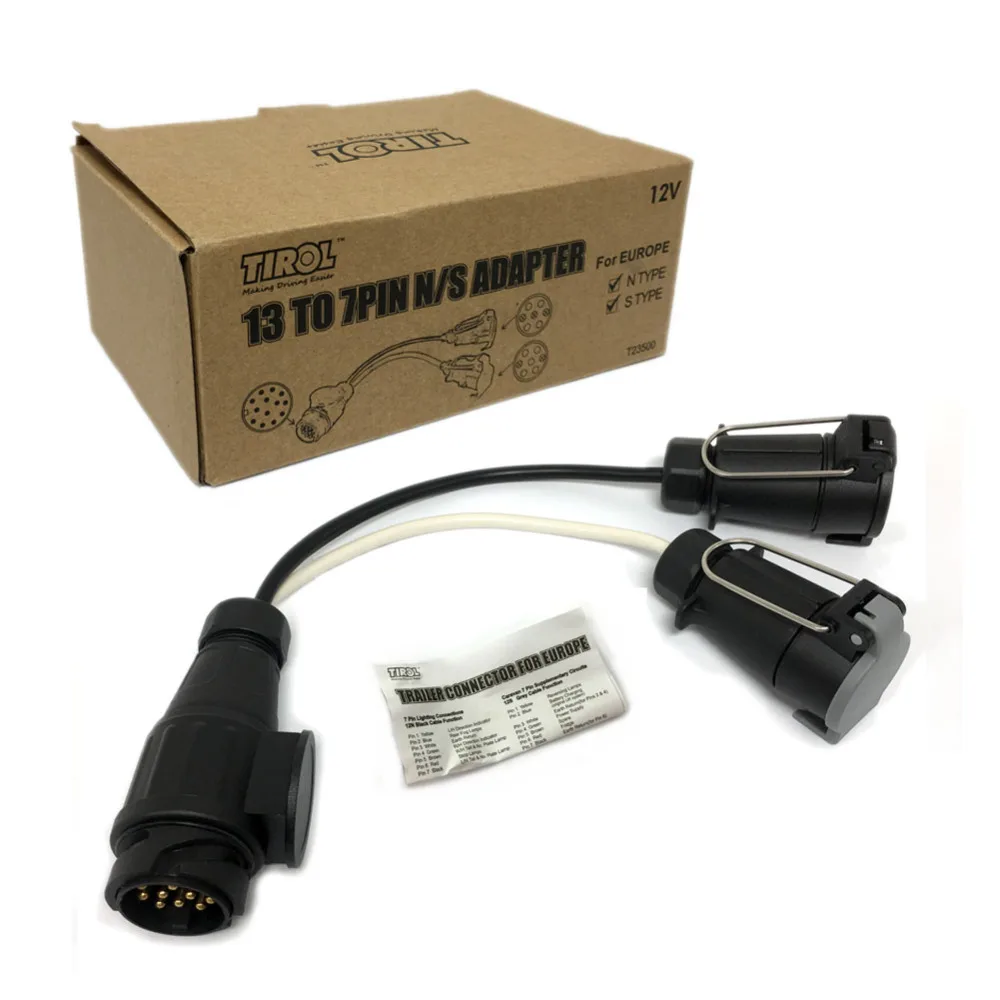

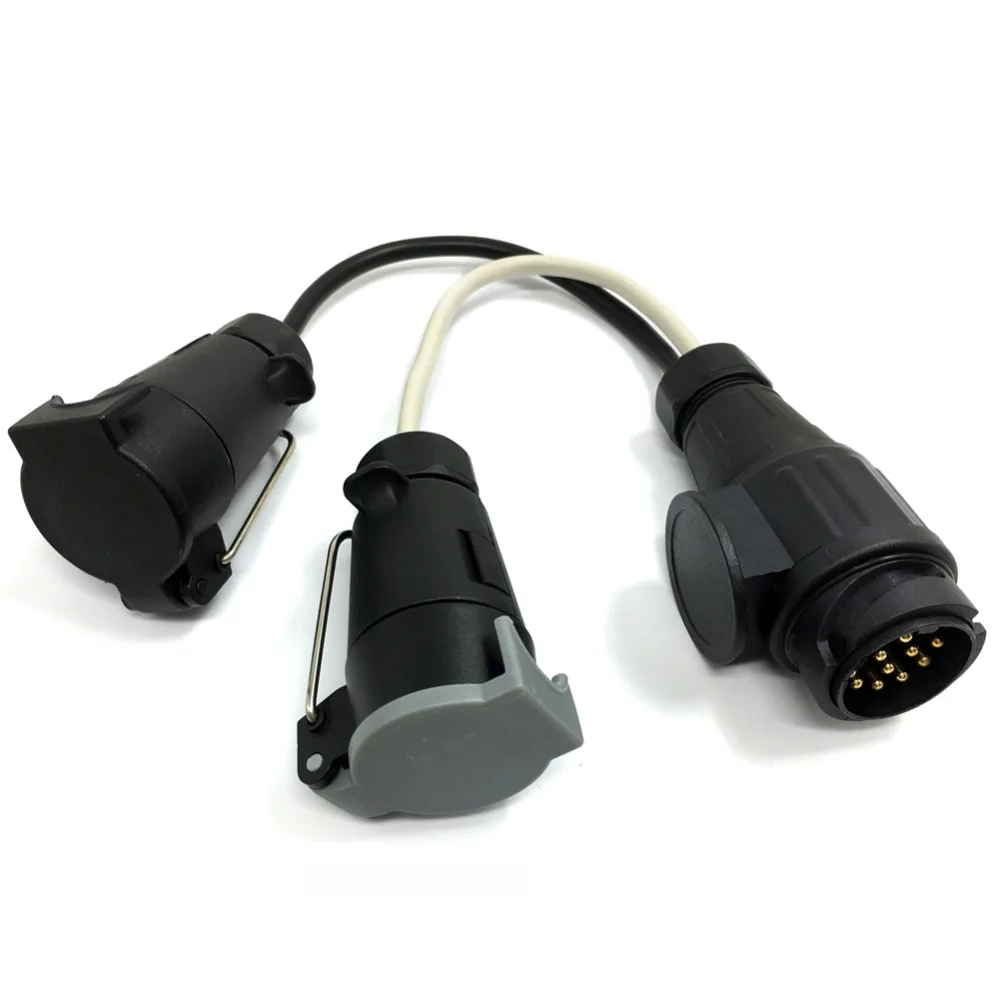

Этот свинец позволяет подключить 13 Pin европейскую вилку на вашем транспортном средстве к 7 pin 12N и 12S гнезда на вашем караване или буксируемом изделии.

Адаптер подключается к штепсельной вилке транспортного средства с 13 контактами, а две розетки на прицепе/караване могут затем подключаться к адаптеру.

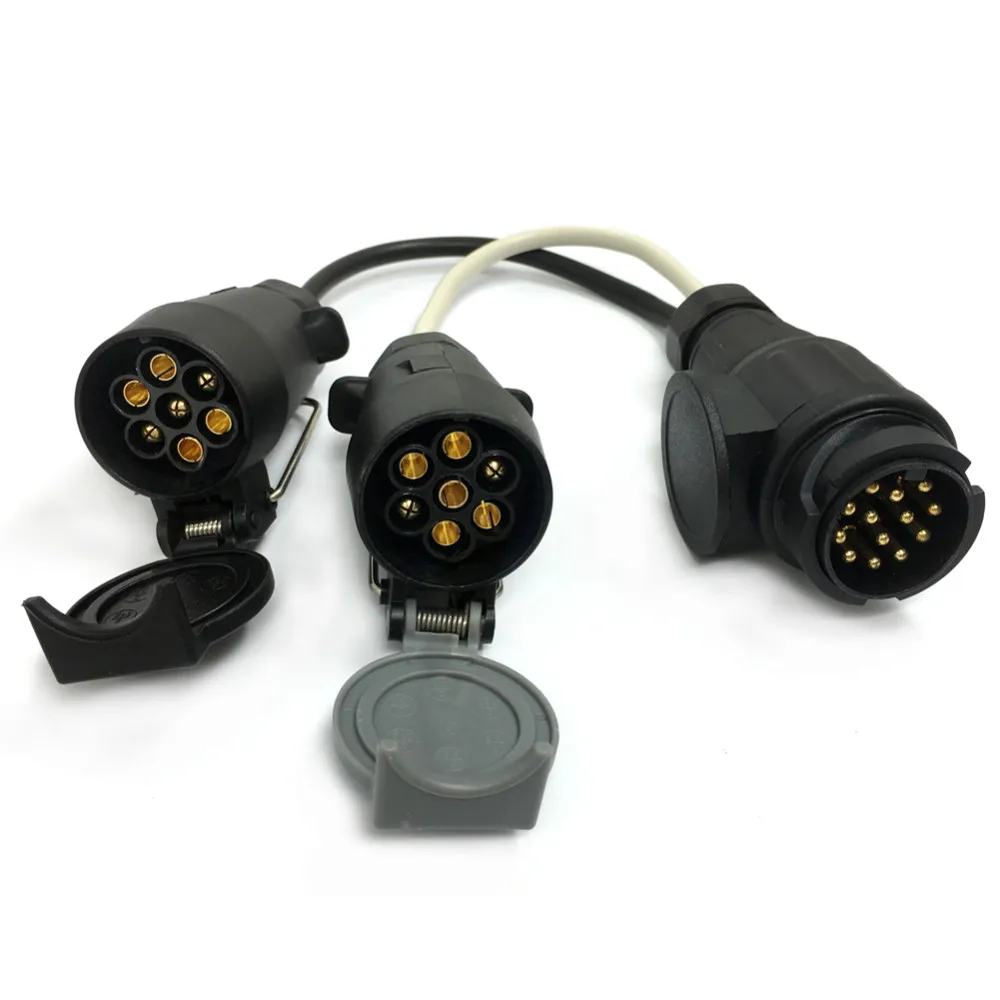

Устойчивость к погодным изменениям с защелкивающимся клапаном, защищает соединения в тех случаях, когда они не используются и замки в 7-контактный разъем, при использовании.

Адаптер13-контактный разъем для 7Pin разъем типа N/S, Автомобильный прицеп 12 вольт.

• Преобразует 13 pin штепсельную вилку европейского стиля в 7 pin 12N12сПодходит как для большинства автомобилей/прицепов
• Будет управлять всеми дорожным легальным освещением для вашего прицепа/каравана
• Тонкий дизайн линии-такой же диаметр, как у обычной вилки прицепа и чуть больше половины длины
• Пожалуйста, не ошибитесь с этим товаром для 7-13 pin one, пожалуйста, проверьте Тип гнезда или гнездо перед покупкой; Мы продаем преобразователь от 7 до 13 pin.

Технические характеристики:

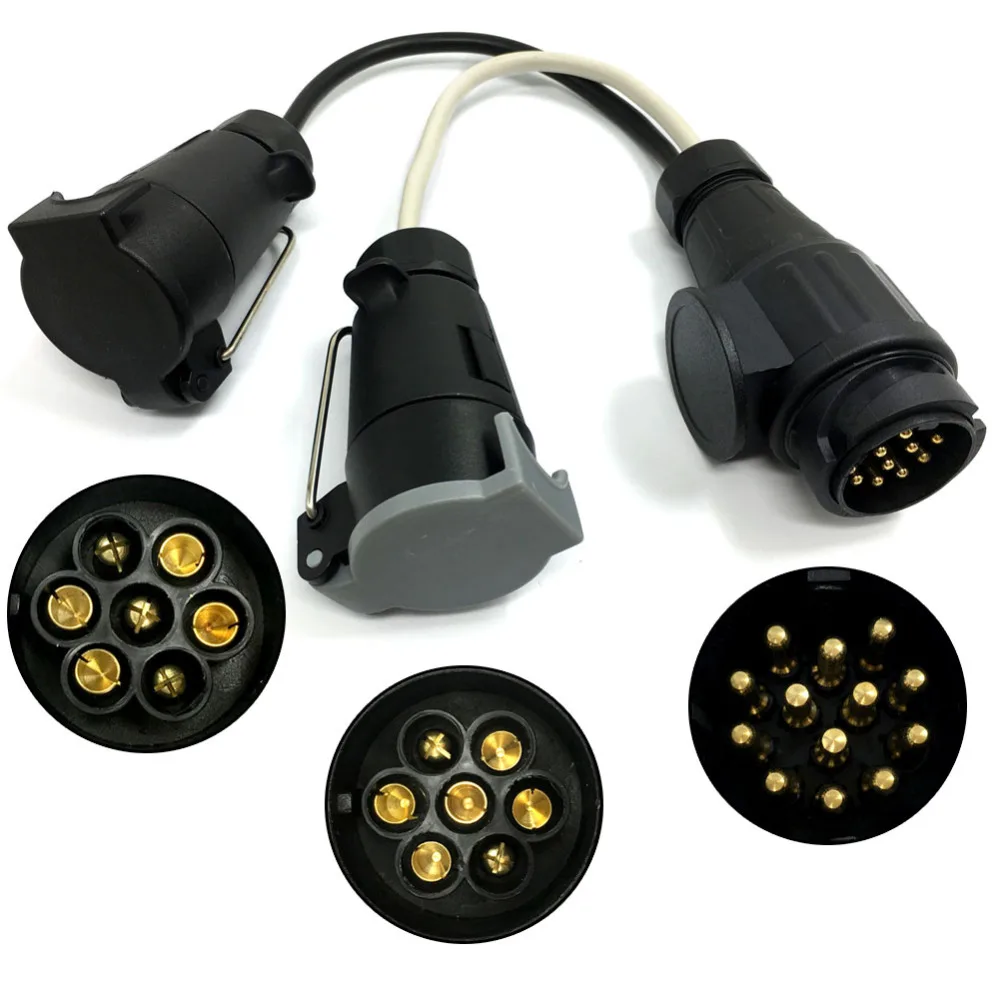

• Проводка конфигурации:

7 Pin Lighting соединений-12 N черный кабель Функция

• Штырь 1-желтый провод (левый/H индикатор направления)
• PIN 2-синий, покрытый вязальной проволокой (задний Противотуманные огни)
• Контактный 3-белый провод (возврат земли)
• Вытащить шпильку 4-зеленый, покрытый вязальной проволокой (вправо/H указатель поворота)
• PIN 5-Коричневый провод (правый/H хвост и No. Plate Lamp)
• PIN 6-красный провод (стоп-сигналы)
• Штифт 7-черный провод (Левый/H хвост и No. Plate Lamp)

Караван 7 pin дополнительные цепи 12S серый кабель Функция

• Штырь 1 желтые лампы заднего хода
• Синяя зарядка аккумулятора Pin 2 (оригинальная британская система)
• Контактный 3 Белый Возврат земли (для контактов 2 и 4)
• Pin 4 зеленый источник питания
• Пинов 5 коричневый запасных
• Pin 6 красный холодильник
• Контактный 7 Черный Возврат земли (для Pin 6)

13 Pin Lighting соединений-функция кабеля

• Pin1-желтый провод (левый индикатор)
• Pin2-синяя проволока (противотуманный светильник)
• Pin3-белый провод (возврат земли)
• Pin4-зеленый провод (правый индикатор)
• Pin5-Коричневый провод (правый хвост/боковой светильник)
• Pin6-красный провод (стоп/стоп-сигналы)
• Pin7-черный провод (левый хвост/боковой светильник)
• Pin8-розовый провод (реверсивный светильник)
• Pin9-оранжевый, покрытый вязальной проволокой (12V проживаете питание от аккумулятора)
• Pin10-серый провод (12V зажигание на (зарядка батареи или холодильник)
• Pin11-белый/черный провод (земля для Teminal 10)
• Контактный 12-белый/синий провод (обычно не используется)
• Pin 13-белый/красный провод (земля для Teminal 9)

Это показывает стандартные цвета проводов, но ваш автомобиль может не быть стандартным. Если это не так, то вы должны отметить, какой контактный номер каждый провод идет к, прежде чем удалить старую розетку и просто подключить новый один же.
