Посылка включает в себя:

• 1 x Кулон штурвал задвижки
• 1x4 осиCNC контроллер движения
• 1 x USB флеш-накопитель 8 Гб
• 1 x USB кабельКабель-удлинитель

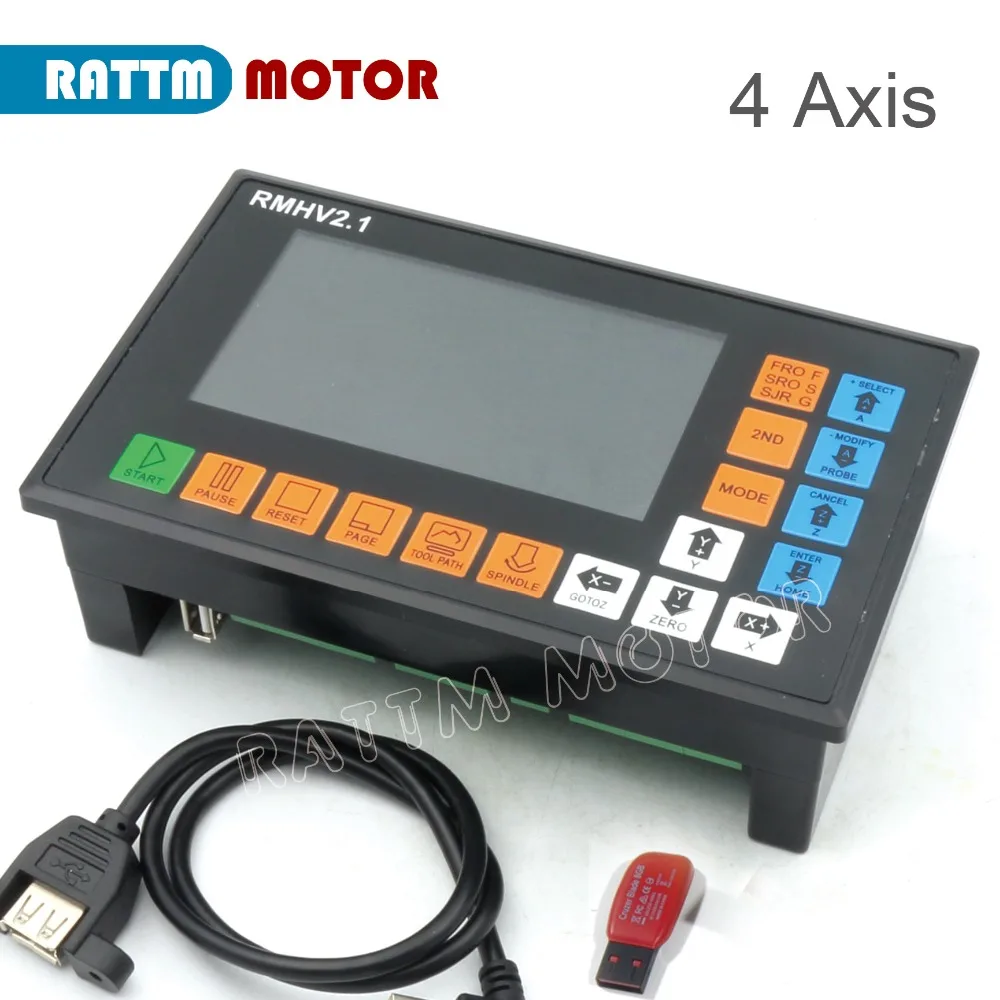

I. 4 оси PLC контроллер 500 кГц off-line

RMHV2.1-это контроллер движения с 4 осями и 4 осями, который был исследован и разработан мотором rattrm CNC в течение четырех лет. Период управления каждой позиции составляет всего 4 миллисекунды, с высокой точностью управления. Наивысший одноосный выходной Пульс составляет 500 кГц, а ширину импульса можно отрегулировать. Он поддерживает общий шаговый двигатель и серводвигатель.

        RMHV2.1Система числового управления использует систему ARM + FPGA design framework. Рука может закончить часть интерфейса человека-компьютера и анализа кода, И FPGA может закончить часть основного алгоритма и управления импульсным генерированием, с разумным дизайном, надежным контролем и простой в эксплуатации.

Группа макет структураRMHV2.1Рационально. Контроллер системы движения с ЧПУ может быть завершен только 17 клавишами, и он поддерживает FANUC с высокой универсальностью, чтобы быть совместимым с набором кодов G.

В этом руководстве Представлен метод работыRMHV2.1Станка и порядок работы станка. По большому количеству графического представления и примеры, использование может быстро научиться использоватьRMHV2.1ЧПУ системы.

1,2 производительность Параметр продукта

1) Обычный цифровой входной интерфейс изоляции муфты 16-circuitoptocoupler

2) Обычный цифровой входной интерфейс 3 контурная анод изоляция сцепного устройства

3) выходной интерфейс порта управления шпинделя 0-10 В с аналоговым количеством (может быть изменен как выход ШИМ);

4) Поддержка управления шаговым двигателем с 4 осями, наивысший контроль импульсного выхода одной оси составляет 500 кГц;

5) основной чип управления ARM9;

6) чип основного алгоритма FPGA;

7) 4,3 дюймов TFT экран, разрешение экрана: 480*272;

8) 17 операционных ключей;

9) основное оборудование управления 24V-32V постоянного тока входной мощности, в настоящее время требуется не будет ниже, чем 0.5A;

10) Поддержка USB флэш-диска для чтения кода G, и размер G codefile не имеет требования;

11) оснащен портом MPG и поддержкой цифрового отображения MPG, а также поддержкой общего MPG на рынке.

12) поддерживает ключ панели с одноосным ручным управлением, ручным шагом и контактом;

13) Поддержка работу быстрее уточнить Бег позиции;

14) Поддержка нескольких систем координат (с автоматической функцией экономии в чехол отключения питания);

15) поддерживает функцию сохранения данных автоматически после отключения питания (нажмите кнопку Пуск, чтобы автоматически сохранить данные в операции, автоматически сохранить данные после отключения питания)

1,3 внешний вид, структура и размер

ВRMHV2.1Принимает встроенную конструкцию корпуса, которая может пробить квадратное отверстие на шкафу оборудования, а затем вставить это оборудование в отверстие для сквора. Используйте два механизма блокировки изнутри, чтобы зафиксировать это оборудование на шкафу оборудования, с простой установкой.

Размер панели изделия составляет 163 мм * 102 мм * 5 мм;

Размер основного корпуса составляет 156 мм * 93 мм * 45 мм;

Размер квадратного отверстия установленный на верхнюю часть оборудования шкаф 156 мм * 93 мм.

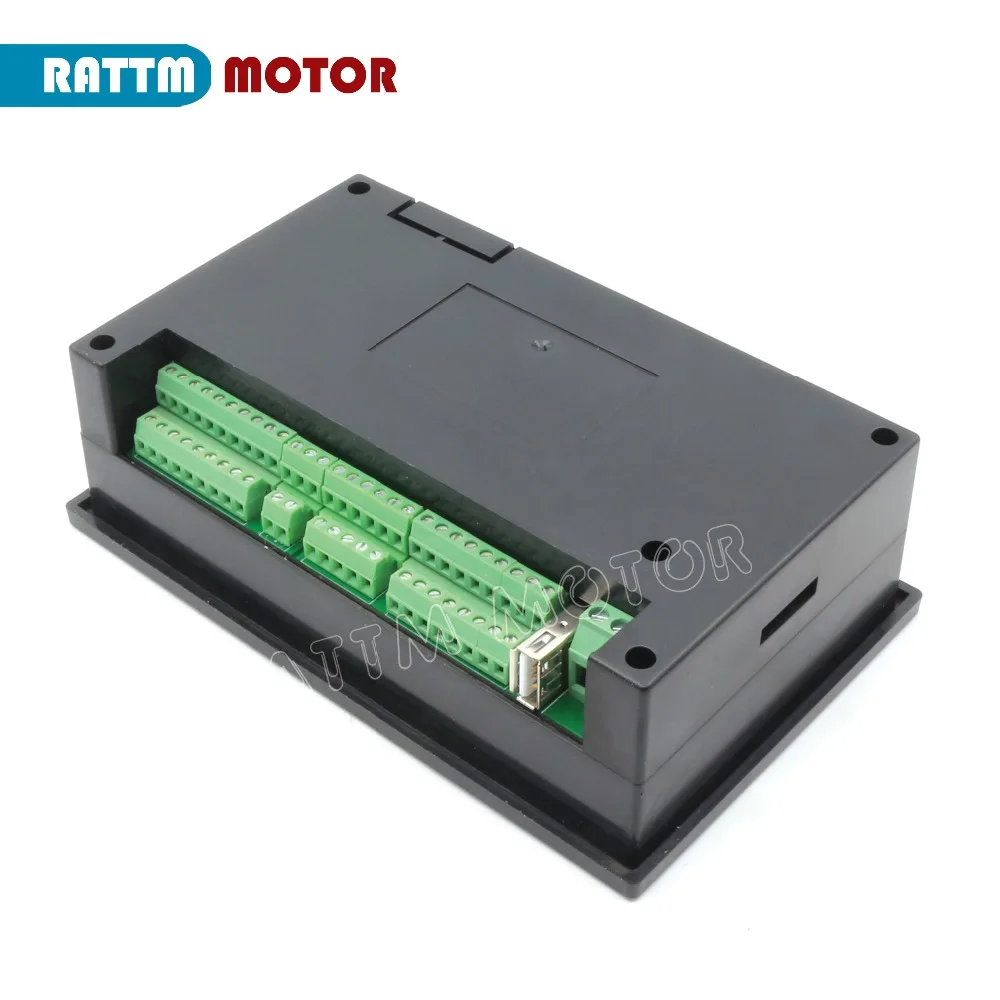

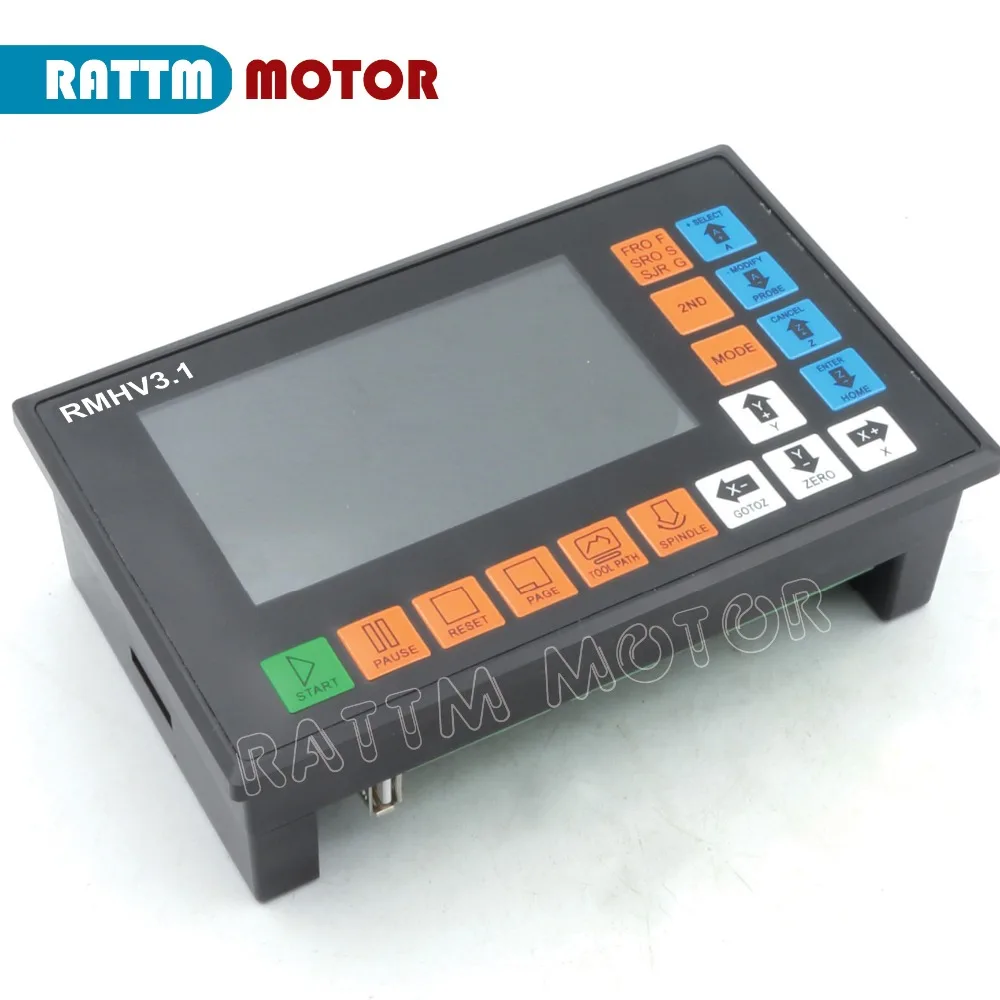

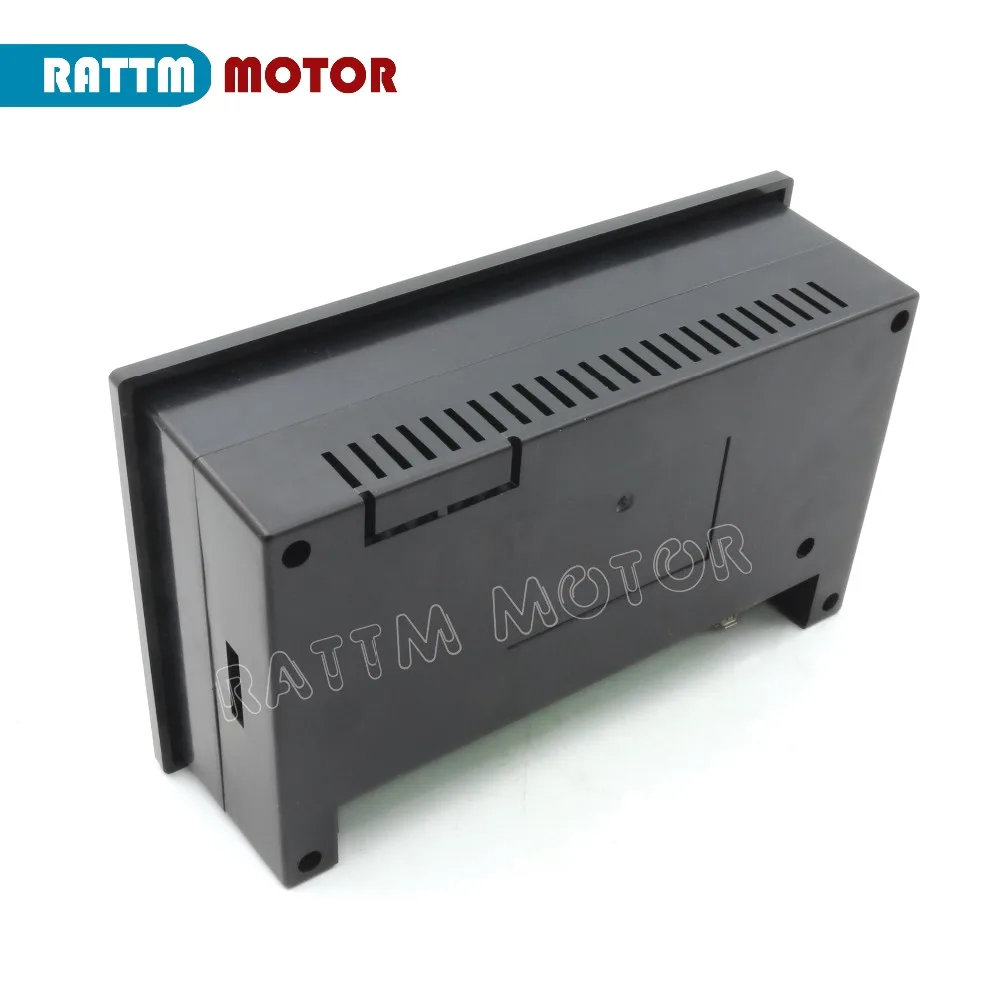

На передней части изделия составляет 17 ключа пользователя и 1 4,3 '-и 480*272 LSD дисплей (жидкокристаллический дисплей), и изнаночная сторона входного сигнала, шпиндель, контроль, степпер/servo control, MPG и другие четыре комплекта интерфейсов, а также интерфейс USB и интерфейс питания. Пожалуйста, посмотрите на картинку 1-3 и картинку 1-4 в деталях.

Этот usb-интерфейс является стандартным usb-разъемом A-type, прикрепленным usb-удлинителем длиной 50 см с установочными наконечниками.

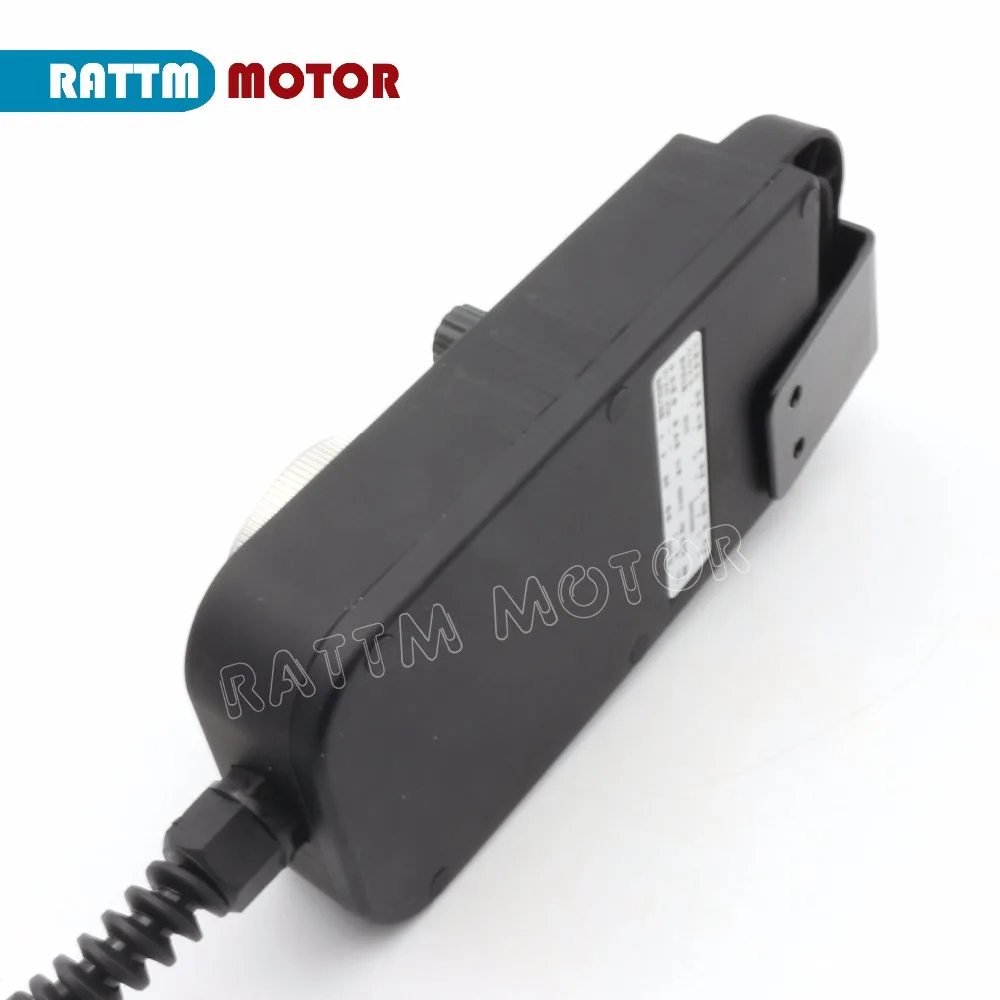

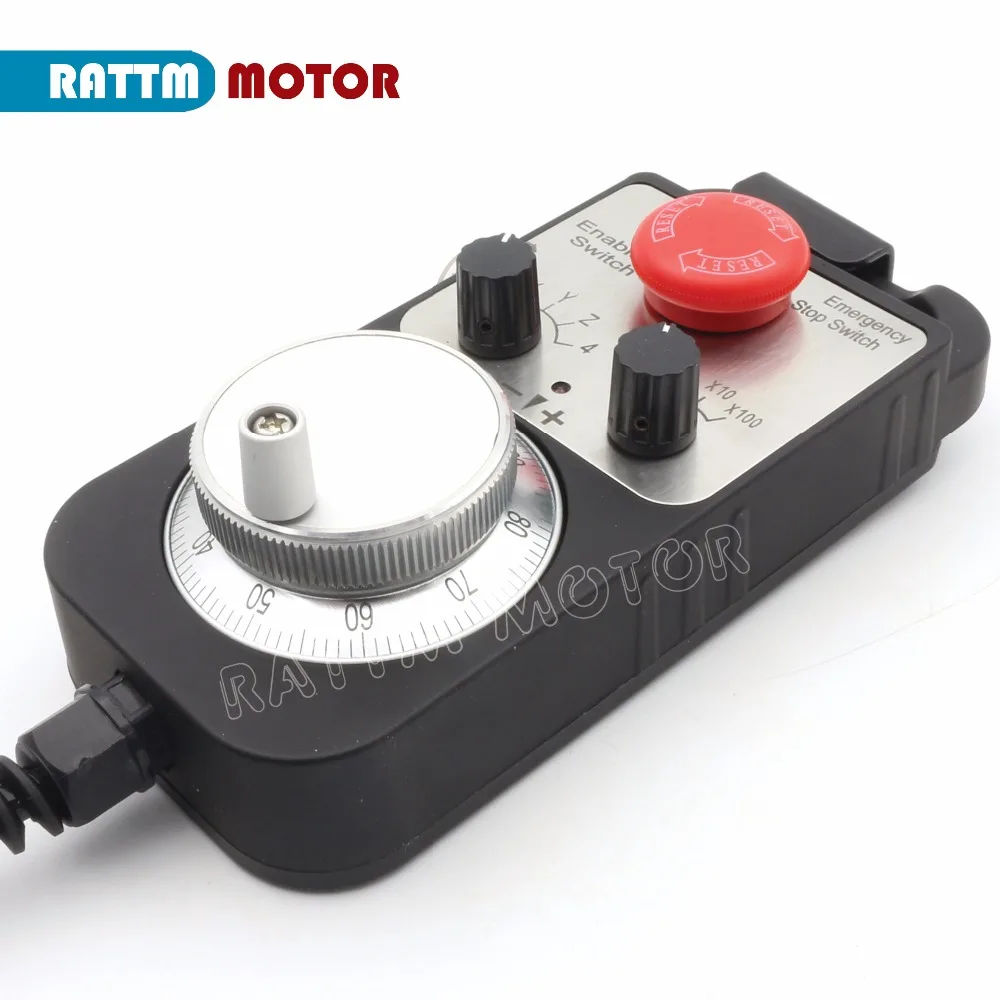

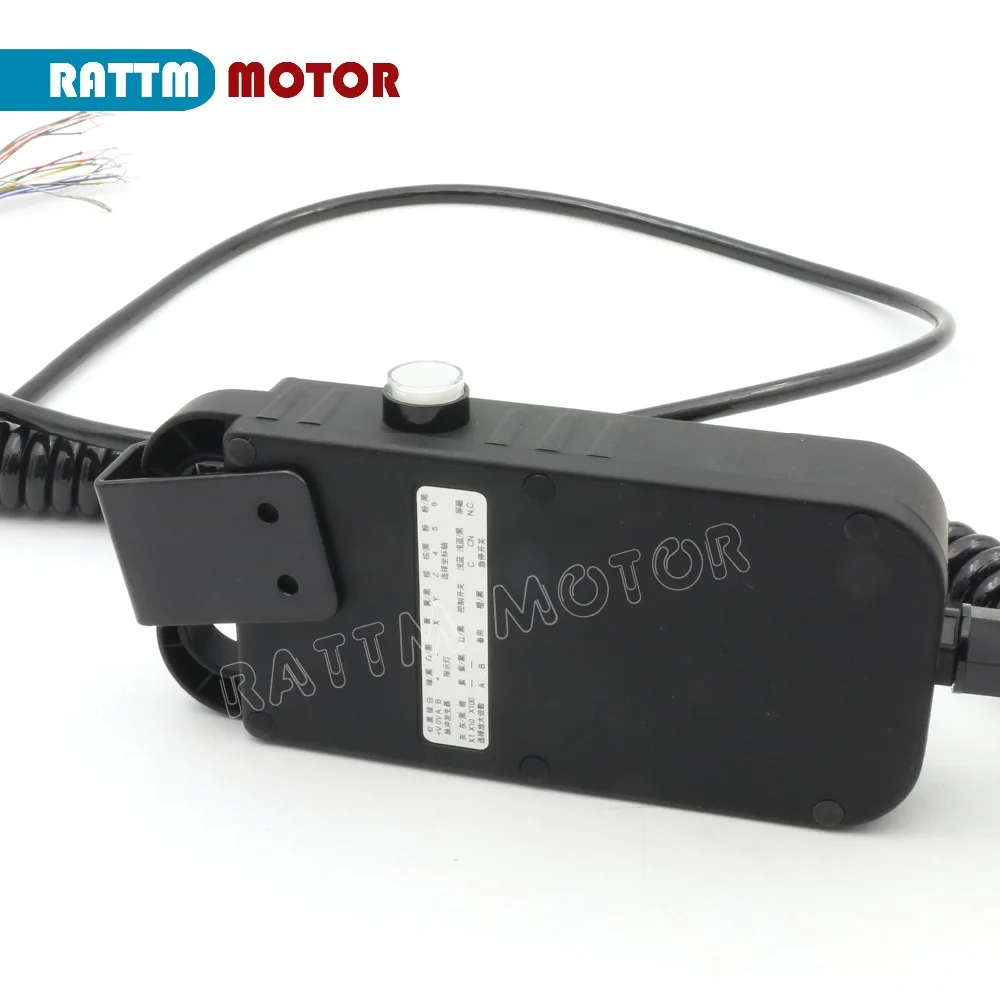

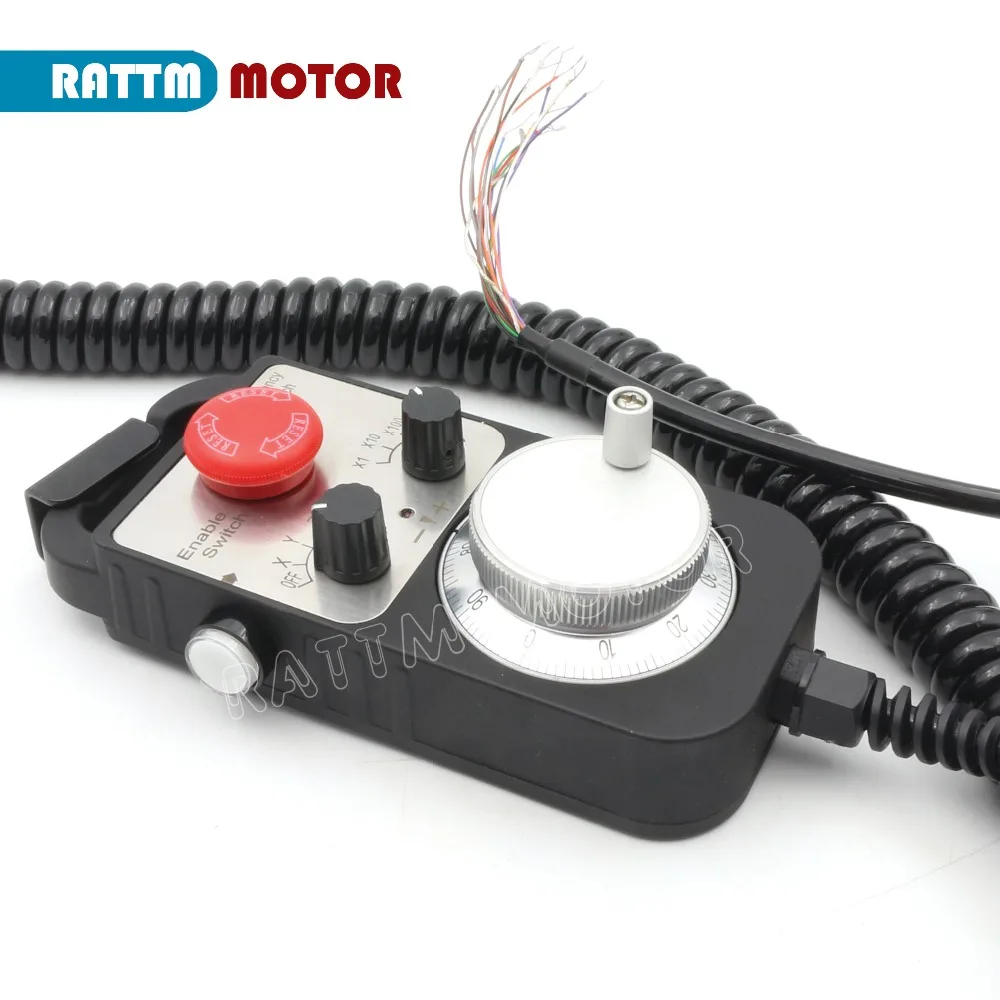

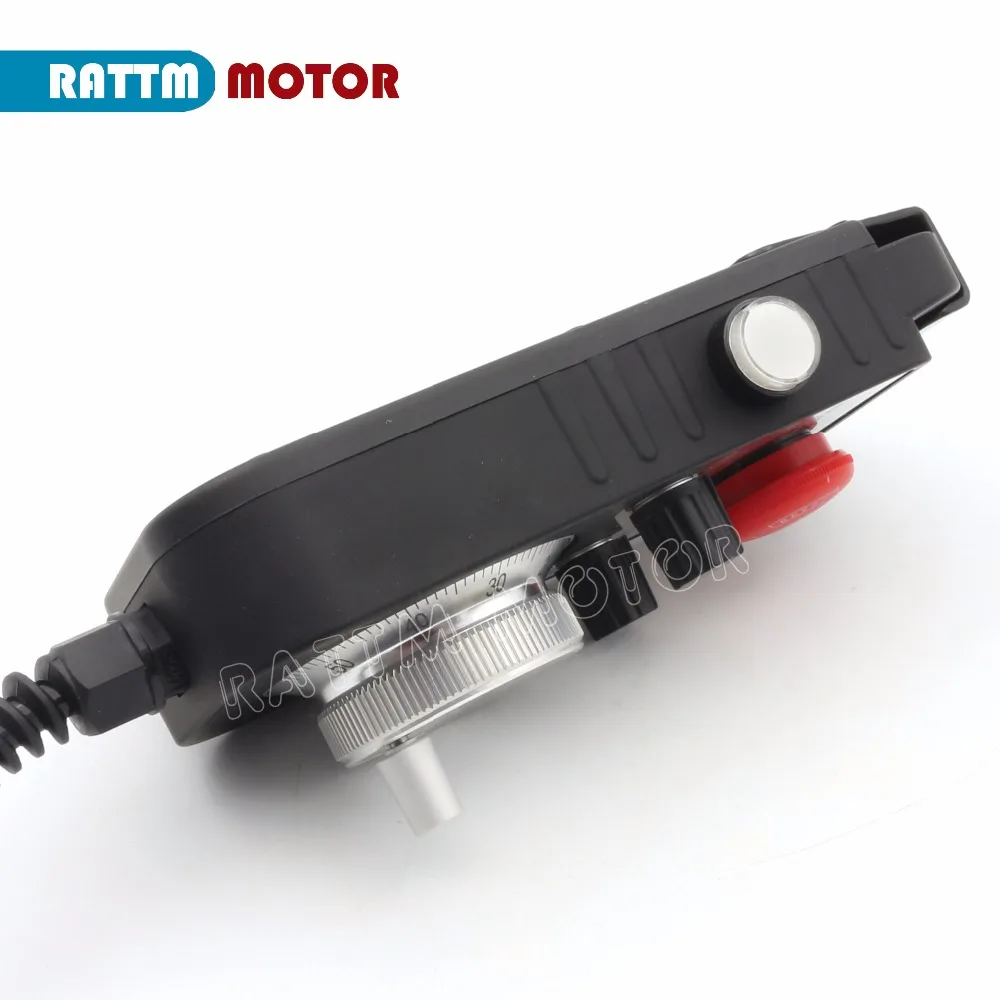

II. Кулон штурвал задвижки

Описание:

1)Система ЧПУ и контроль положения различных механических устройств, в основном для станков с ЧПУ и различных механических нулевой коррекции и деления сигналов.

2)100 раз за оборот слегка растрескивается, 100 импульсов за оборот выход, удерживая ручку панели и цельнометаллическую высококачественную конструкцию.

3)Металлический кодовый диск, высокая точность, хорошая текстура

4)Легкая установка, тонкая форма, ультра-светильник.

5)DC 5V power system

6)Напряжение, односторонний, дифференциальный в трех вариантах вывода обеспечивают 100ppr импульсный выход.

7)Тип выходного сигнала драйвера, защита от помех, передача на большие расстояния.

8)Растительное масло, вода, защита от пыли (класс IP65) спираль стрейч 20 миллионов гарантировано.

Особенности:

1)Новинка, легко перемещается, помехи, грузоподъемность.

2)Полностью пластиковый корпус, изоляция, высокая прочность, защита от масла.

3)С × 1, × 10, × 100 третий передаточный коэффициент, включающий 4-12 осевой переключатель увеличения

4)С переключатель беспроводного управления, беспроводной переключатель аварийной остановки по желанию, просты в эксплуатации

5)Для станков с ЧПУ, печатных машин, оборудования с ЧПУ

Параметры:
