5 В 2-канальный ИК пульт дистанционного Управление remoto модуль коммутатора реле

5 В 2-канальный ИК пульт дистанционного Управление remoto модуль коммутатора реле, ИК-пульт дистанционного Управление ler и 5,5 мм штепсельная розетка DC провод

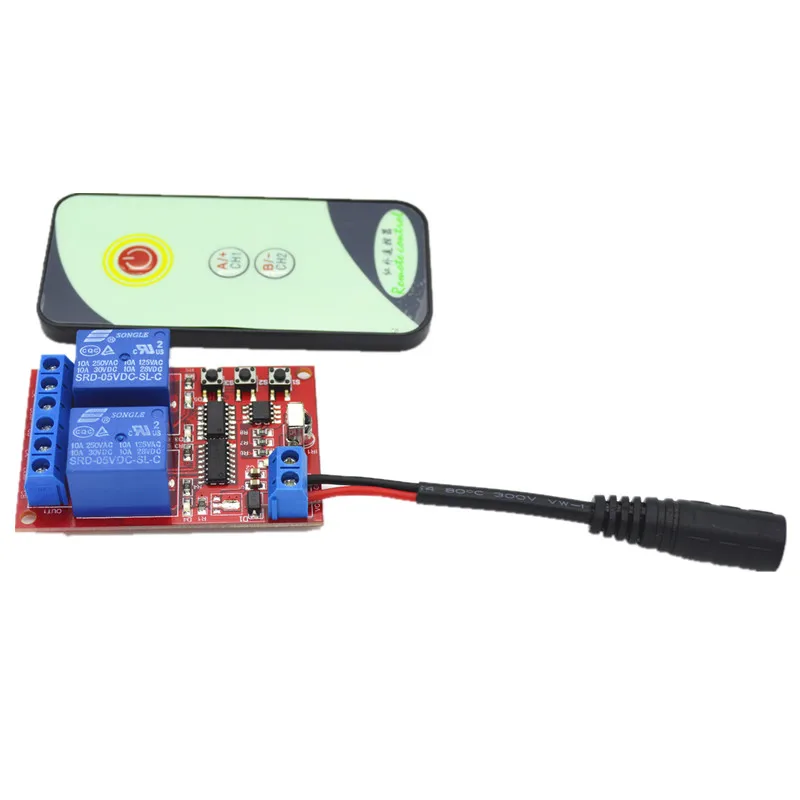

Комплектация детали:

1 х ИК-пульт дистанционного управления

1 х ИК-передатчик (без аккумулятора)

Введение продукта:

1 Рабочее напряжение: 4,5-5 В

 Пульт дистанционного управления источника питания: CR2025 батарея кнопки

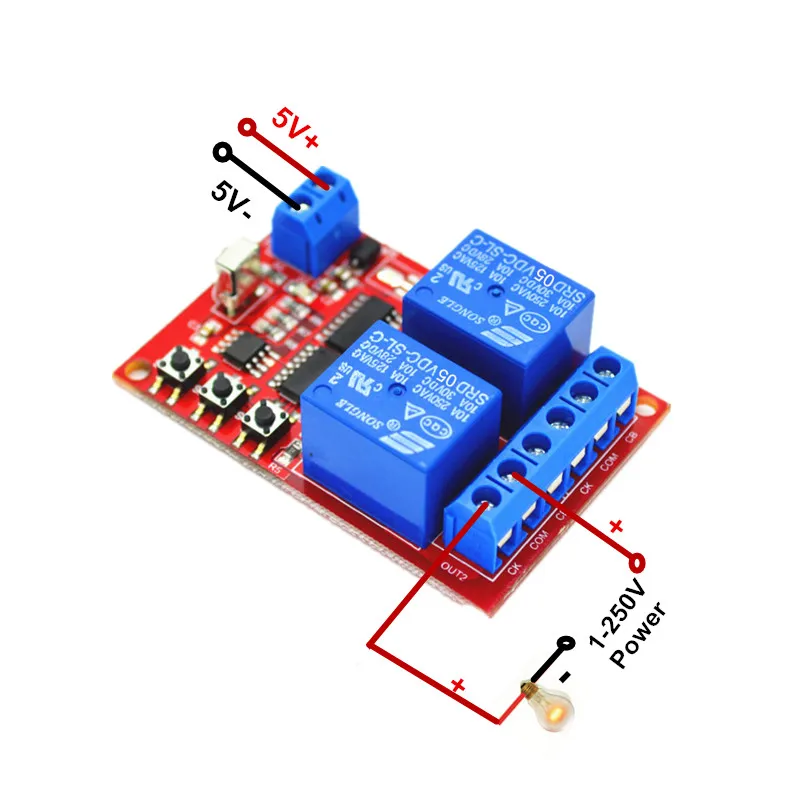

2VCC: источник питания В 5 В +, GND: В источник питания 5 В-

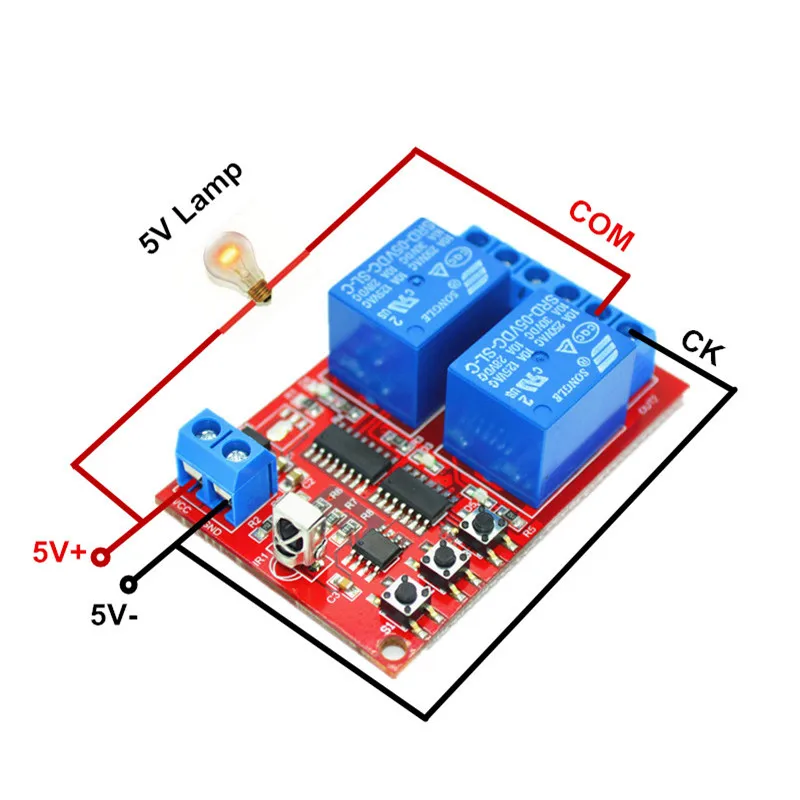

CK = нормально открытый, COM = Общий, CB = Нормально закрытый,Все эти три порта подключаются к выходу.

3Размер: 60*40 * мм 21 мм, с четырьмя фиксированными отверстиями для болтов

4Тип модуля: ИК обучающий модуль

5Режим работы:Поддержка управления пробежкой, самоблокировка и блокировка управления, как вам нравится.

6Работает индикация:

Светодио дный D1 свет (Мощность индикатор)

Светодио дный D2 свет (индикатор обучения)

Светодио дный D3 свет (реле включения/выключения индикатор)

7Этот приемник переключателя может узнать почти все ИК-передатчик дистанционного управления формата NEC.

Как установить режим работы?

Есть три кнопки S1, S2 и S3 на модуле. Выход низкий уровень.

1 интерлок:Нажимайте"S1" и питания к модулю, пока вы не будете видеть индикатор вспышки 3 раза. Теперь режим работы-Блокировка управления. (Пресс (CH1), канал 1 start, канал 2 стоп; Пресс B (CH2), канал 2Начать, Канал 1 стоповый)

2 самоблока:Нажимайте"S2" и питания к модулю, пока вы не будете видеть индикатор вспышки 3 раза. Теперь режим работы-самоблокировка.(Пресс(CH1), Канал 1НачатьНажмите(CH1)Снова, остановка канала 1; НажмитеB (CH2), Канал 2НачатьНажмитеB (CH2)Снова остановка канала 2)

3 Jog:Нажимайте"S3" и питания к модулю, пока вы не будете видеть индикатор вспышки 3 раза. Теперь режим работы-управление пробежкой.   (Нажимайте(CH1), Канал 1Начать, Выпуск(CH1), Канал 1 стоп; держать нажатиеB (CH2), Канал 2Начать, ВыпускB (CH2), Канал 2 остановки.)

Как научиться?

Набор 1-го канала обучения:

Шаг 1: питания к модулю, нажмите S1 кнопки время, индикатор D3 свет будет мигать 1 раз.

Шаг 2: Пресс ИК-пульт дистанционного управления (CH1), пока вы видите индикатор светодио дный D3 свет вспышки 3 раза быстрее.

Набор 2-го канала обучения:

Шаг 1: питания к модулю, нажмите S2 кнопки время, индикатор D3 свет будет мигать 1 раз.

Шаг 2: Пресс ИК-пульт дистанционного управления (CH2), пока вы видите индикатор светодио дный D3 свет вспышки 3 раза быстрее.

Установите один ключ для управления всеми двумя каналами

Шаг 1: питания к модулю, нажмите S2S3 кнопки время, индикатор D3 свет будет мигать 2 раза.

Шаг 2: Пресс ИК-пульт дистанционного управления (кнопка питания), пока вы видите индикатор светодио дный D3 свет вспышки 3 раза быстрее.

Советы:

1 Модуль приемника поддерживает только для изучения формата NEC

2 инструкции оСветодио дный D2 свет.Нажмите одну кнопку модуля будет мигать один раз; успех в обучении будет мигать три раза; неудача в обучении будет мигать шесть раз.
