Voxlink HDMI удлинитель по ВолокноВидео Аудио Многоточечное для многоточечного RX/tx сигнала до 20 км hdmi1.3 1080 P для HDTV PS3 DVD stb

1. Введение

HDMI Extender Over fiber-это устройство, передающее HD-аудио-и видео-сигнал через одиночный режим или многомодовое волокно кабель. Он передает ваш HD-дисплей с высоким разрешением до 20 км от вашего HDMI или источника DVD с помощью одного волоконного кабеля. В то же время, также удобно передавать HDMI-аудио-и видеосигнал в режиме Point-point.

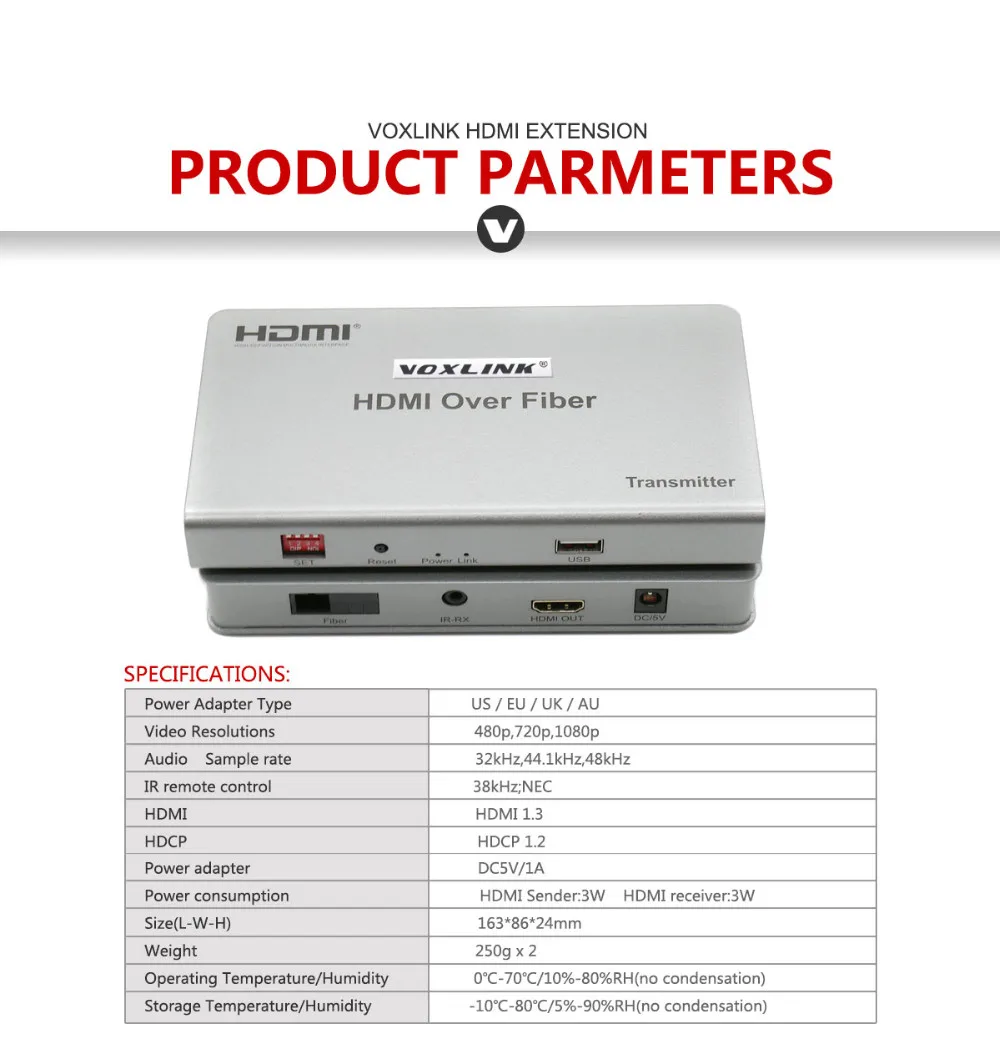

2. Особенности и технические характеристики

Ø Поддержка hdmi1.3/hdcp1.1 & 1.2

Ø поддерживает режим точка-точка, многоточечный режим и режим каскадного подключения.

Ø поддерживает режим сигнала волоконного и многомодового оптоволокна передачи

Ø поддерживает один способ ИК-расширения.

Ø чистый аппаратный дизайн, заглушка и игра, не нужно устанавливать дополнительное программное обеспечение.

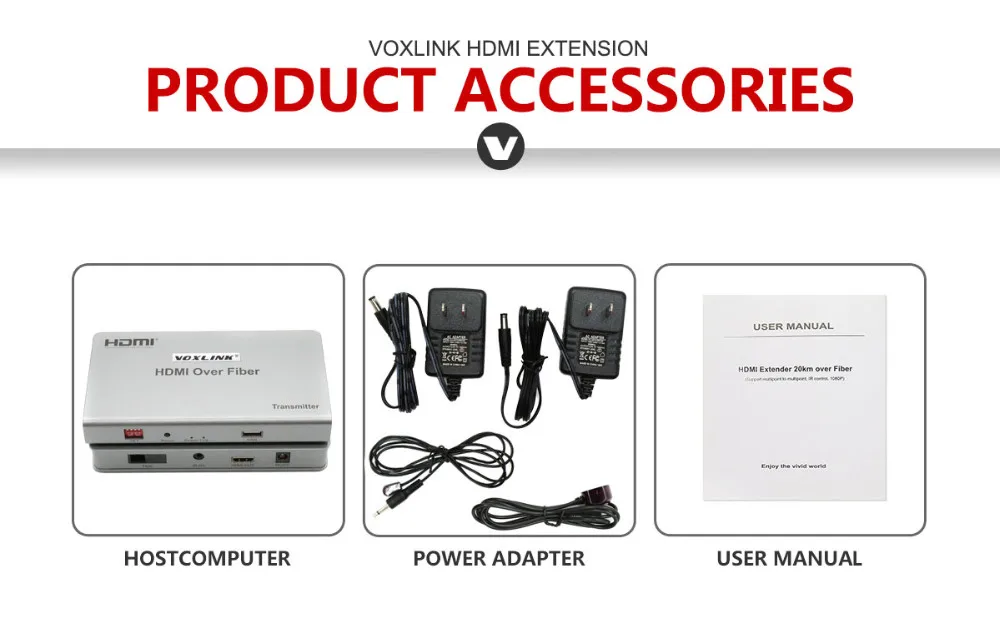

3. Вышивка Крестом Пакет содержание

Перед попыткой использовать этот блок, пожалуйста, проверьте пакет и убедитесь, что

Следующие элементы содержатся в картонной упаковке:

1) один кусок HDMI волокна удлинитель передатчик

2) один кусок HDMI волокна удлинитель приемника

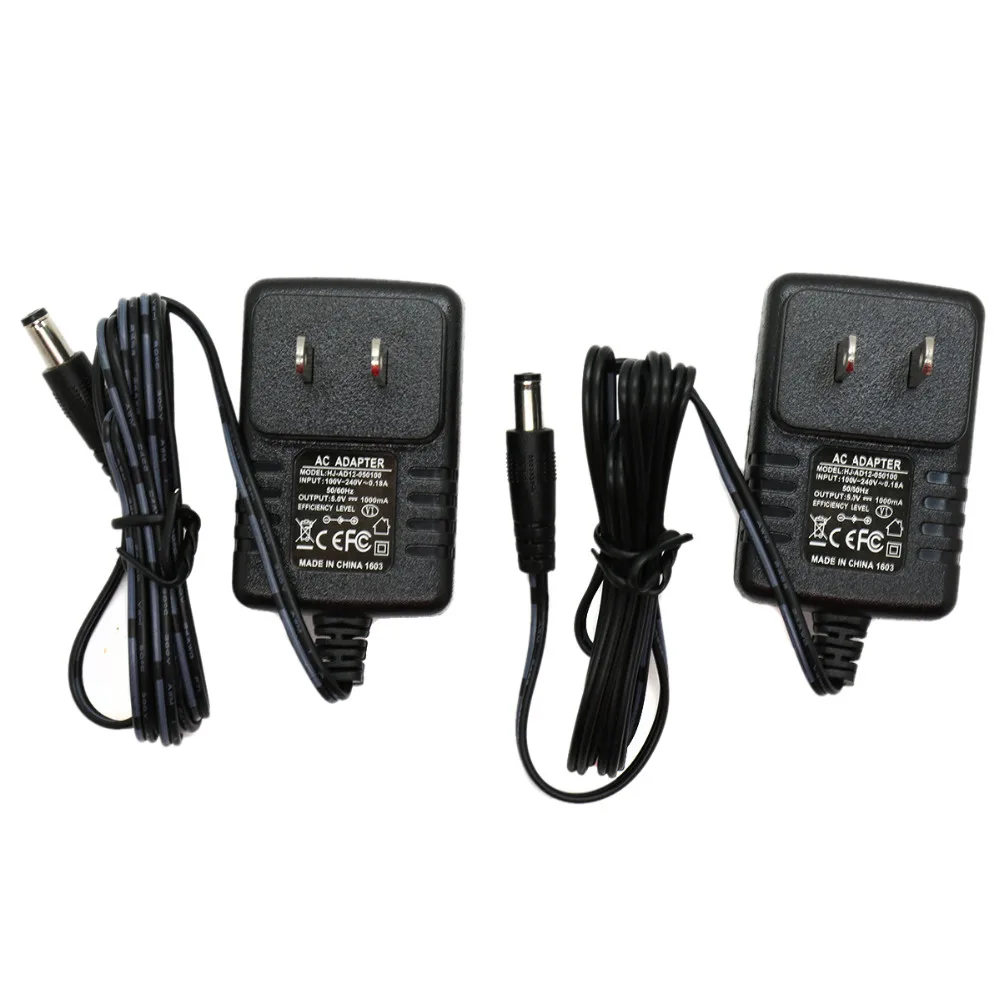

3) две части постоянного тока 5 В блок питания

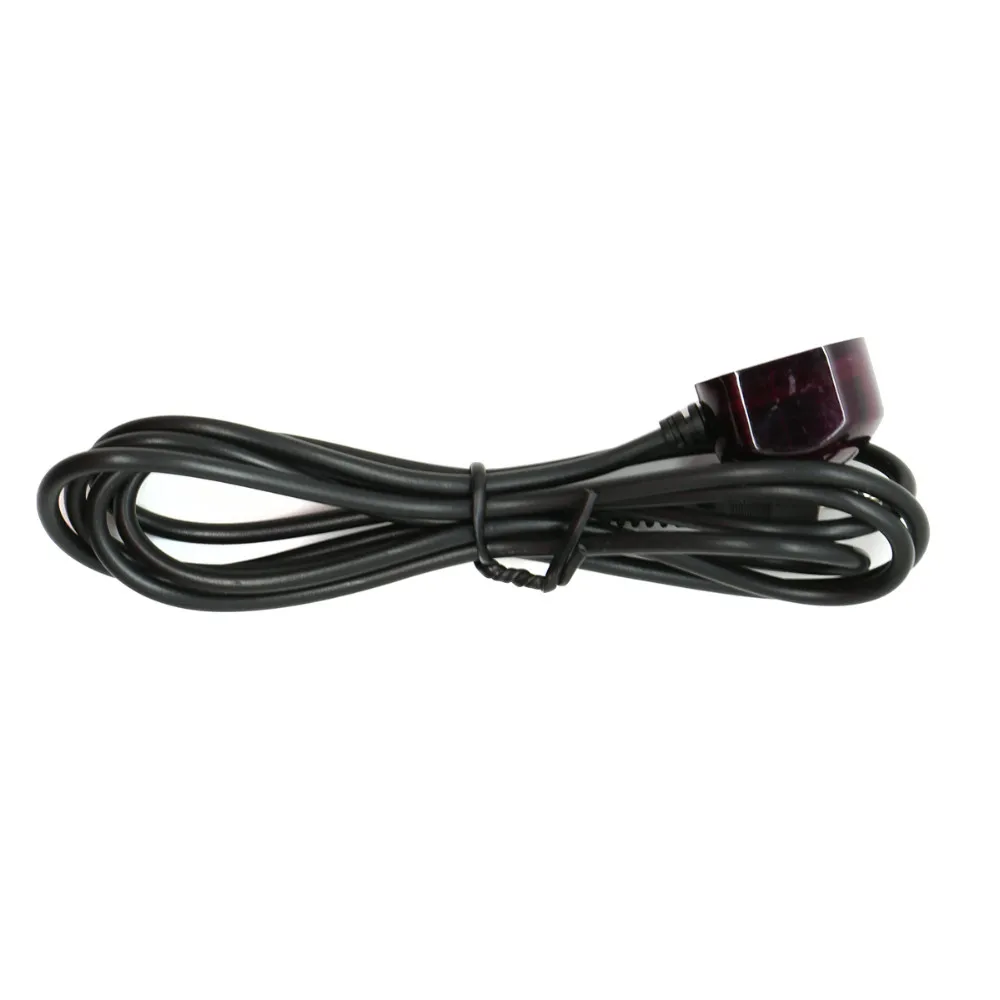

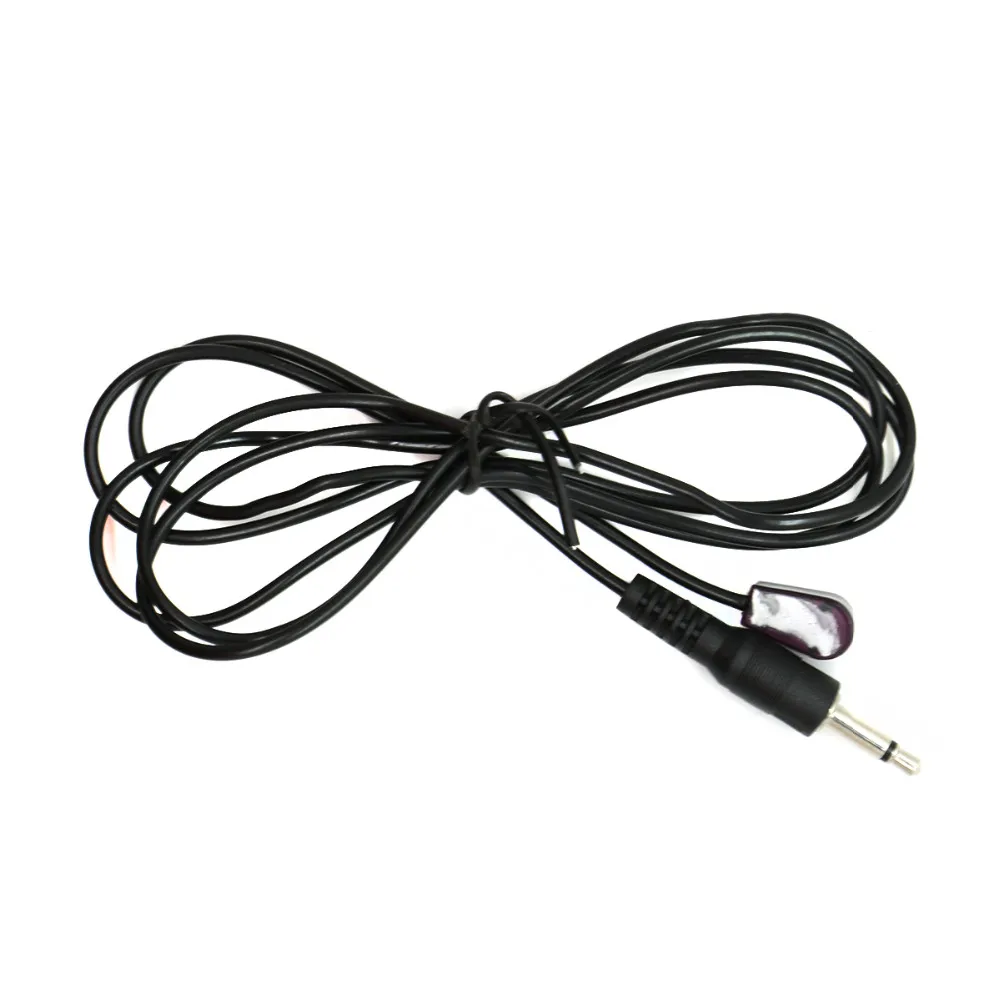

4) одна пара ИК-передатчик и приемник

5) Руководство пользователя

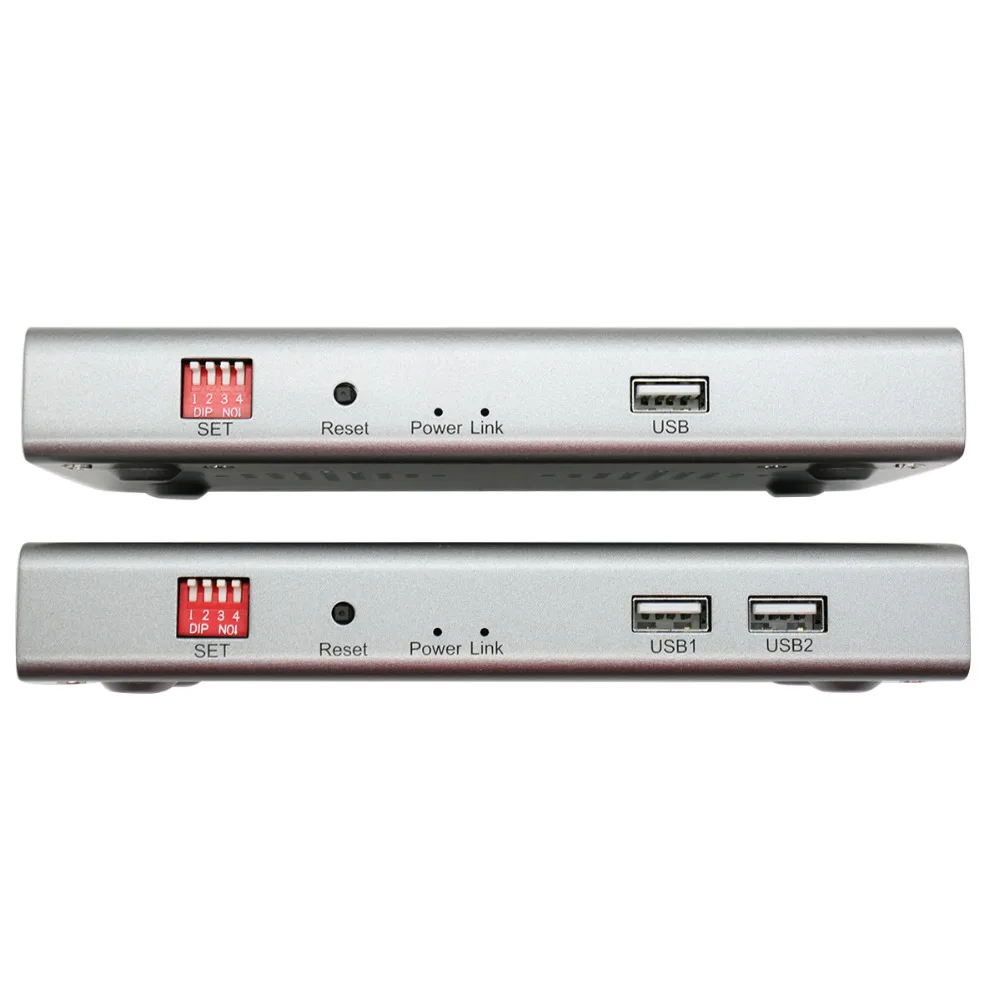

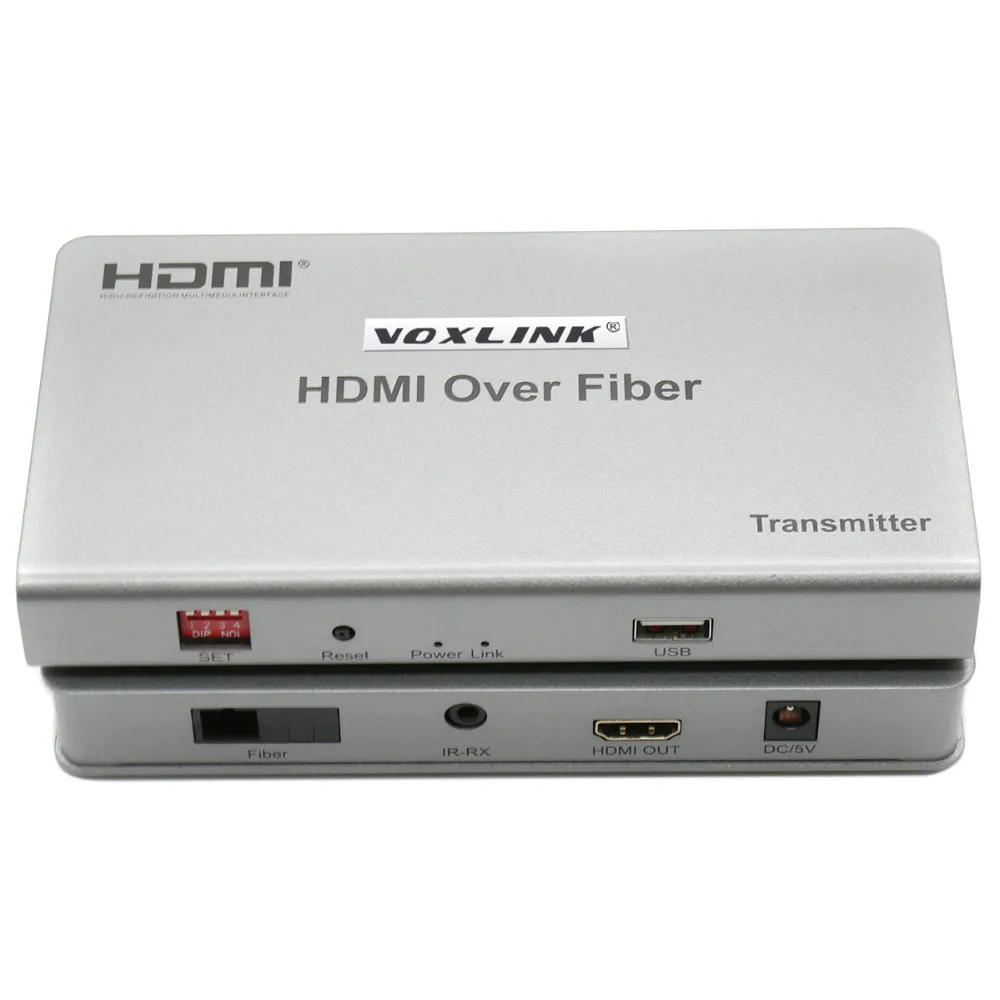

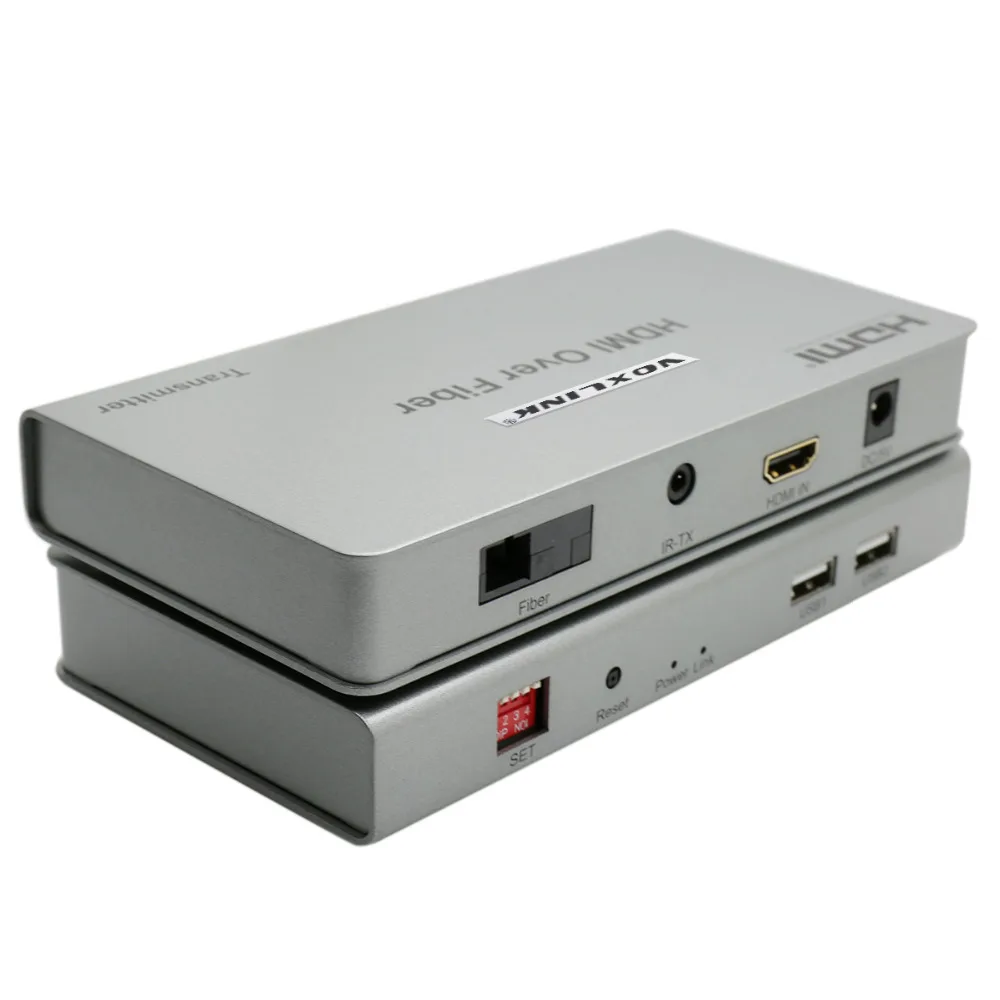

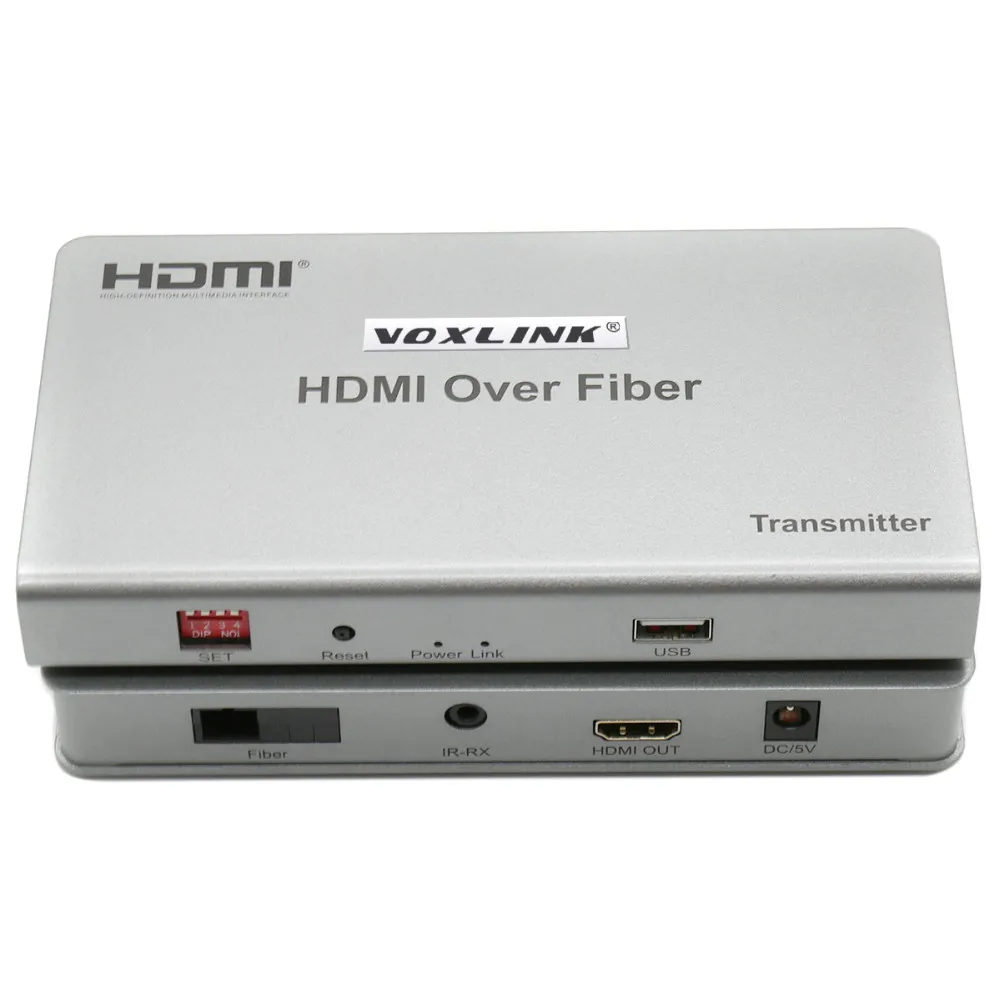

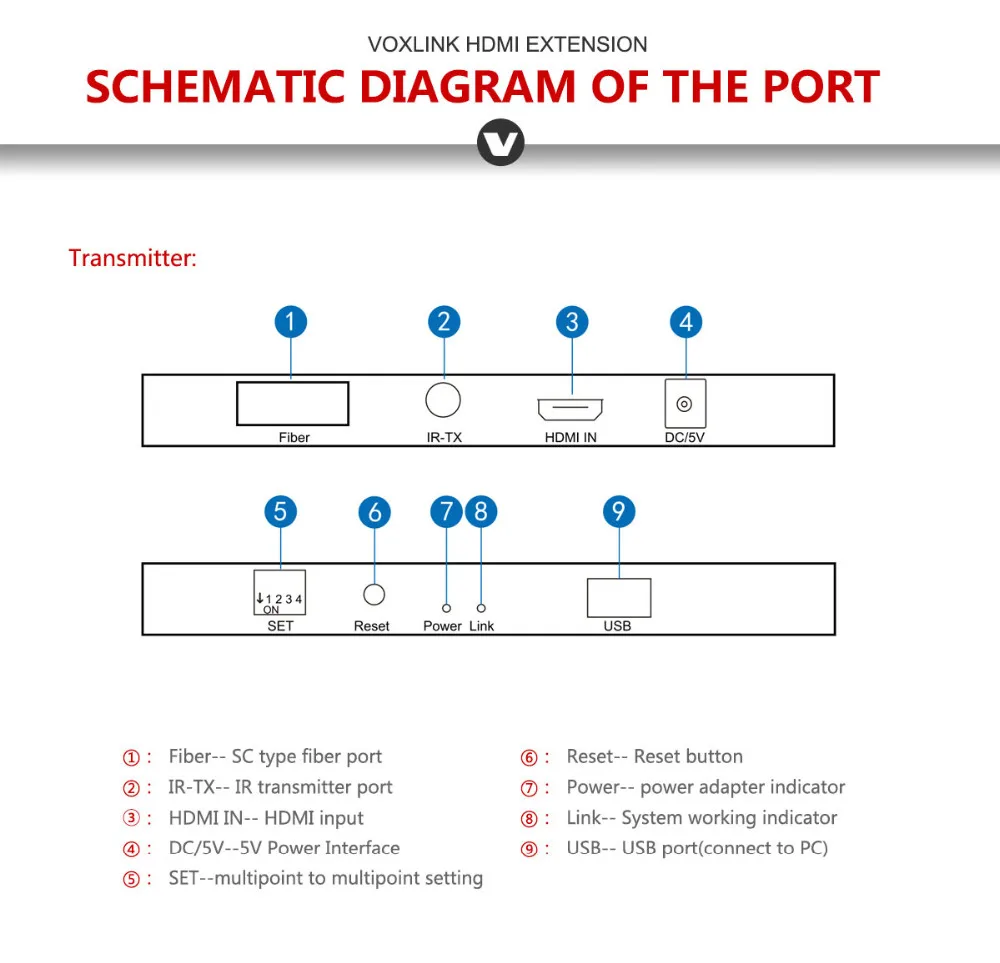

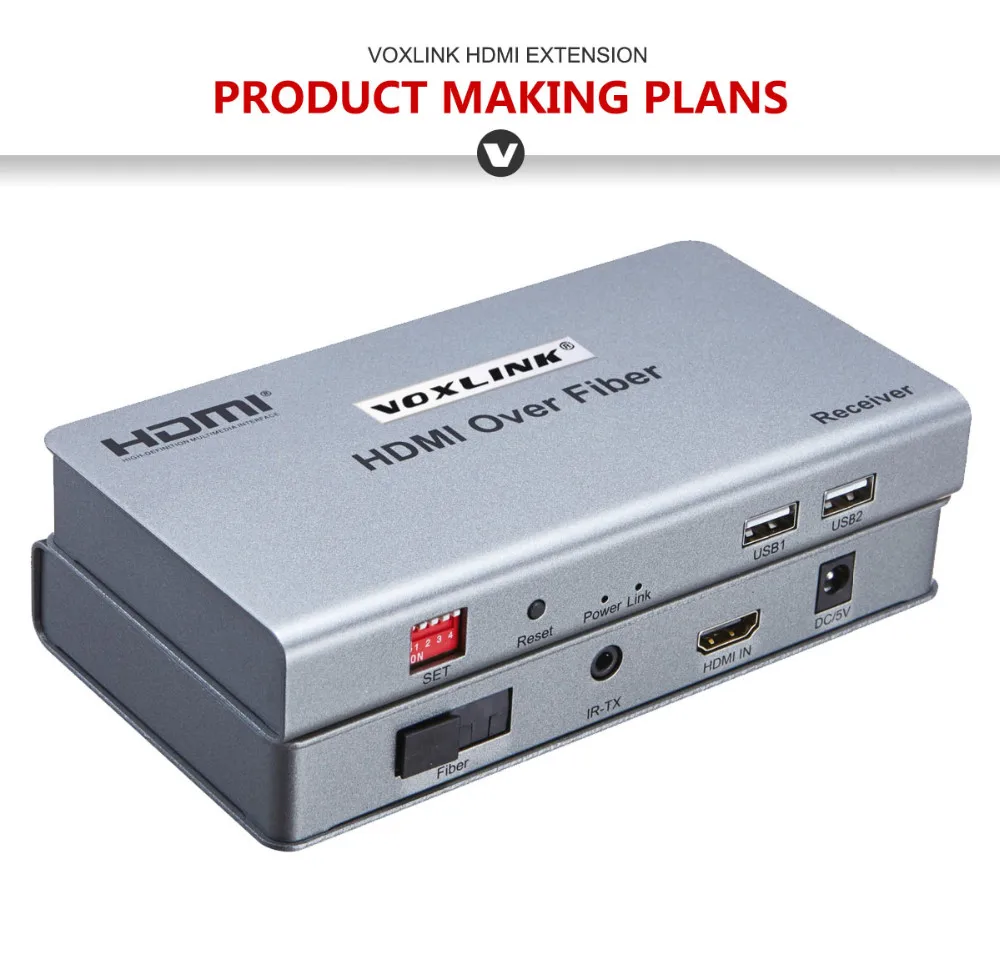

4. Схема физического интерфейса

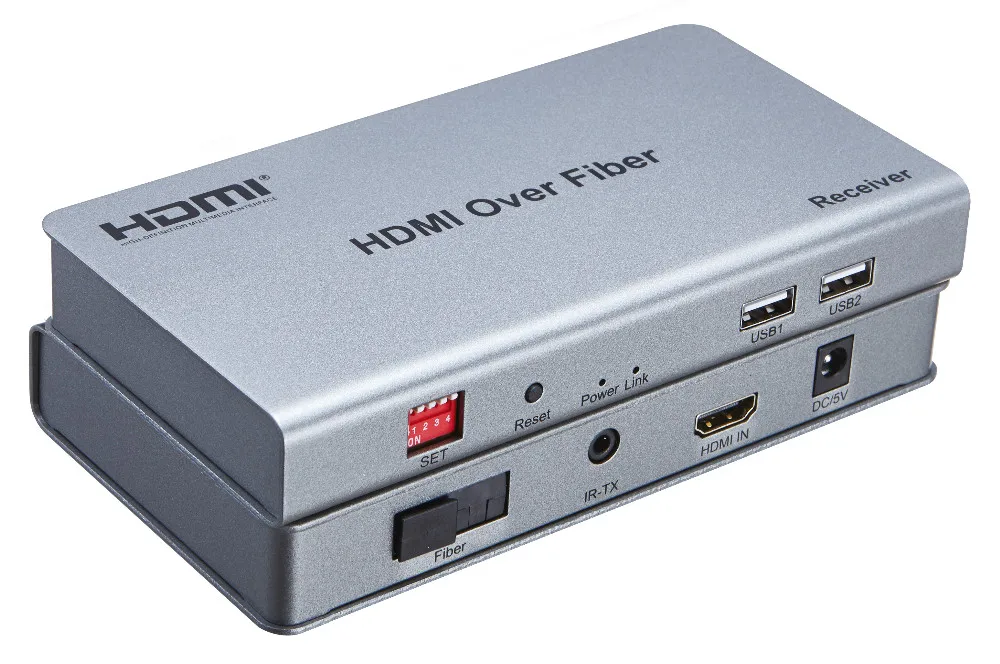

Передатчик hdmi

1. оптоволоконное волокно-порт типа SC
2. ir-tx-порт передатчика ИК-ИК
3. HDMI в-HDMI вход
4. dc/5 В--5 В интерфейс питания
5. набор-многоточечный для многоточечного настройки
6. сброс-кнопка сброса
7. Мощность-адаптер питания-индикатор
8. индикатор работы системы-системный рабочий индикатор
9. usb-usb порт (Подключение к ПК)

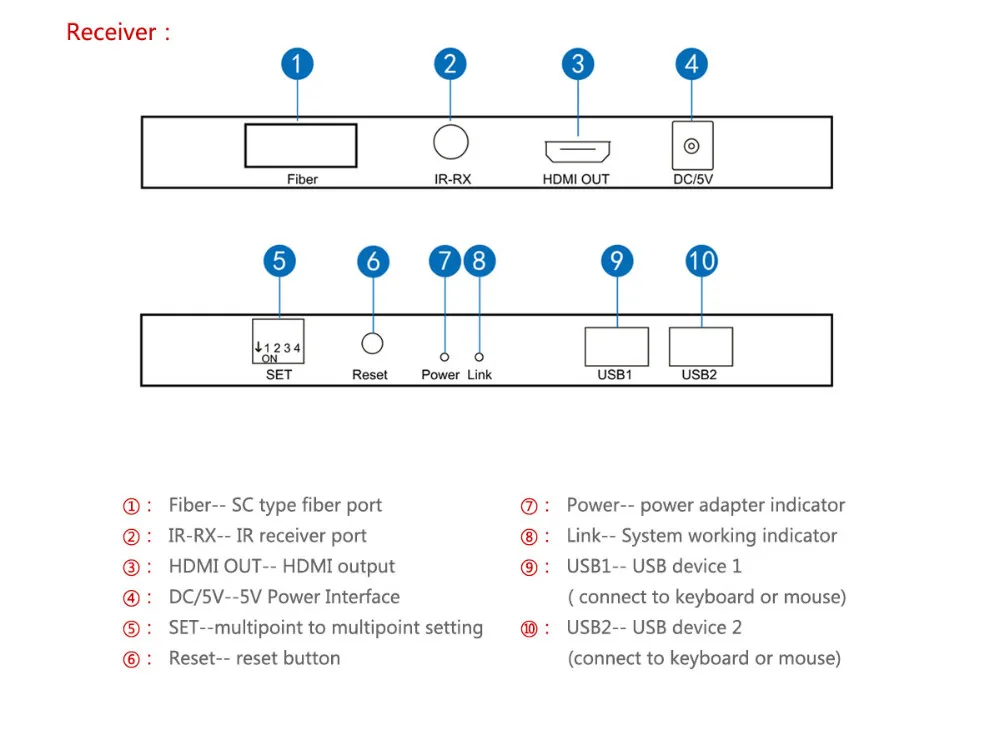

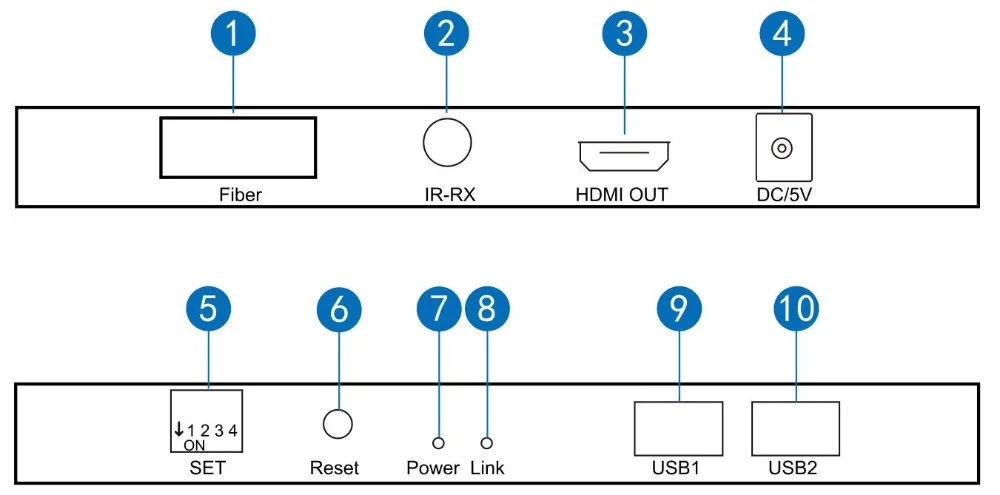

HDMI Reciever

1. оптоволоконное волокно-порт типа SC
2. ir-rx-ИК приемник приемника
3. hdmi выход-HDMI выход
4. dc/5 В--5 В интерфейс питания
5. набор-многоточечный для многоточечного настройки
6. сброс-кнопка сброса
7. Мощность-адаптер питания-индикатор
8. индикатор работы системы-системный рабочий индикатор
9. USB1--USB устройство 1 (подключение к клавиатуре или мышке)
10. USB2--USB устройство 2 (подключение к клавиатуре или мышке)

5. Подключение и эксплуатация

1) Подключите сигнал HDMI к передатчику HDMI с кабелем HDMI
2) Подключите HDMI-ресивер к дисплею HDTV с HDMI кабелем.
3) используйте один волоконный кабель до 20 км, чтобы подключить порт типа SC и порт типа SC приемника.
4) подключить «ИК-приемник» в порт «IR-TX» на передатчике, и «ИК-передатчик» в “IR-rx” на приемнике, и убедитесь, что ИК-передатчик нацелен на ИК-приемник контролируемого устройства, если вы нуждаетесь в ИК-управлении функции.
5) Подключите две части 5 В питания к передатчику и приемнику, блок питания для оборудования и светодиодный индикатор включения. Когда статус лампы на и мерцание, оборудование запускается нормально.
6) многоточечного для многоточечного соответствия настройки: когда несколько TXS и несколько rxs подключаются к коммутатору, расширитель волокна может совпадать на основе настройки "SET" (например: «набор» TX составляет 0001, "набор" RX составляет 0001).

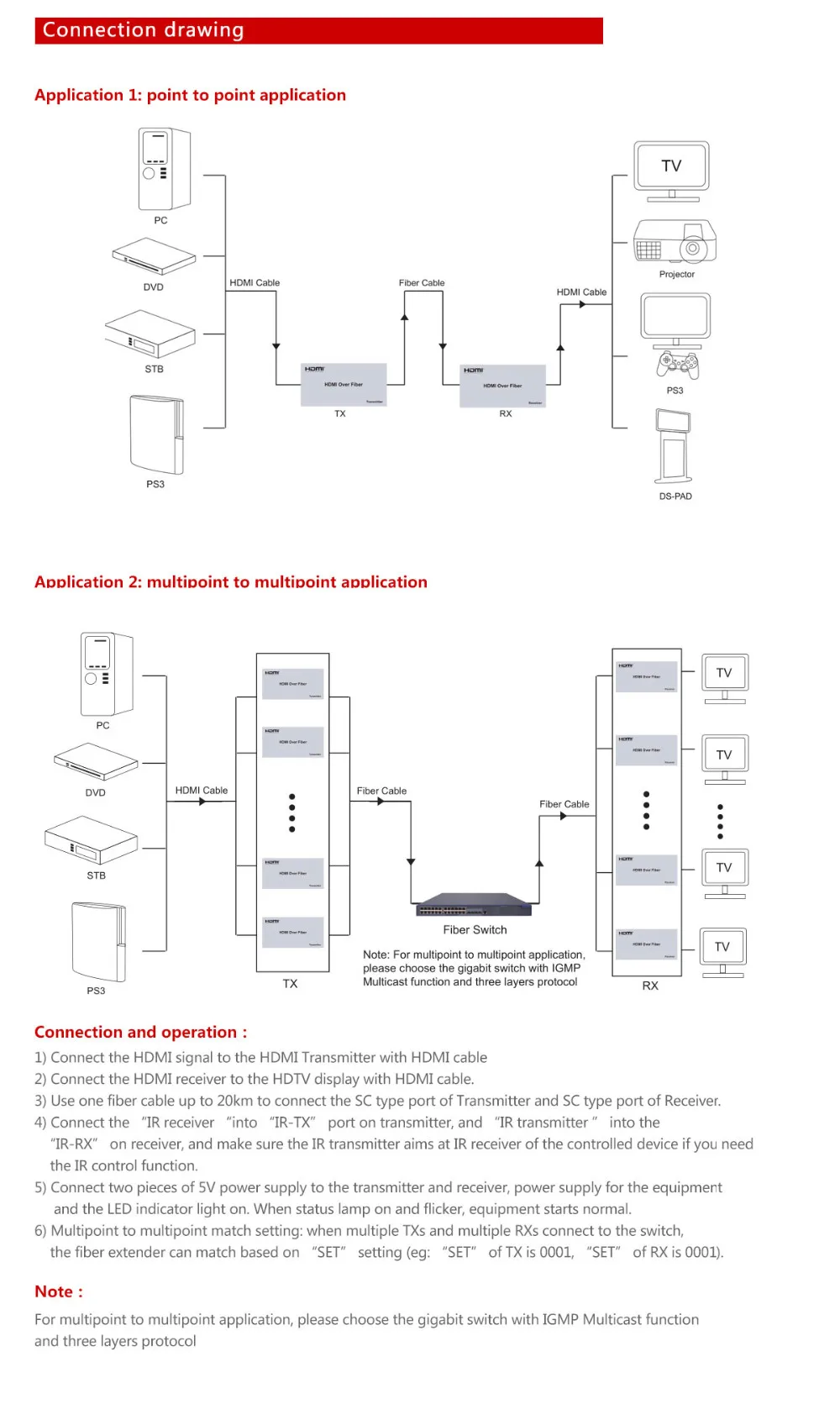

6. Применение схемы

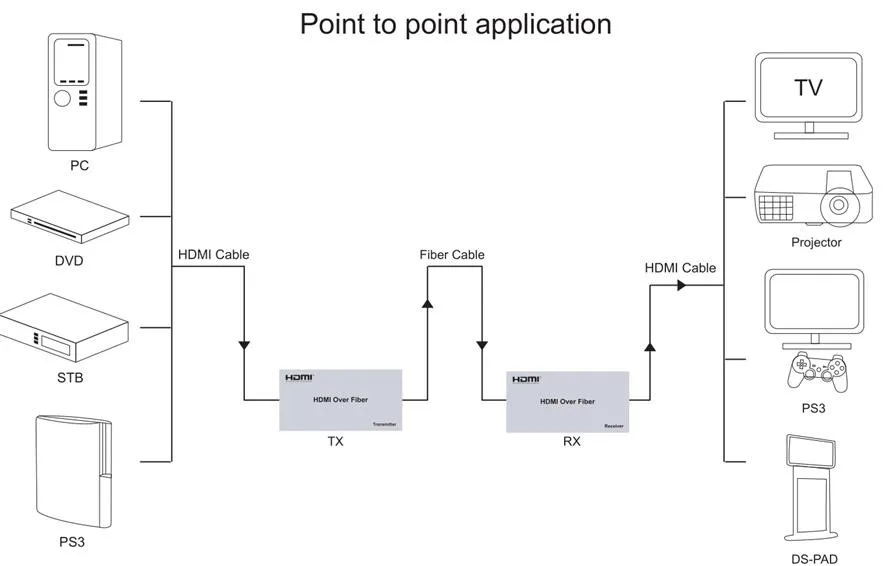

Приложение 1: точка для точечного приложения

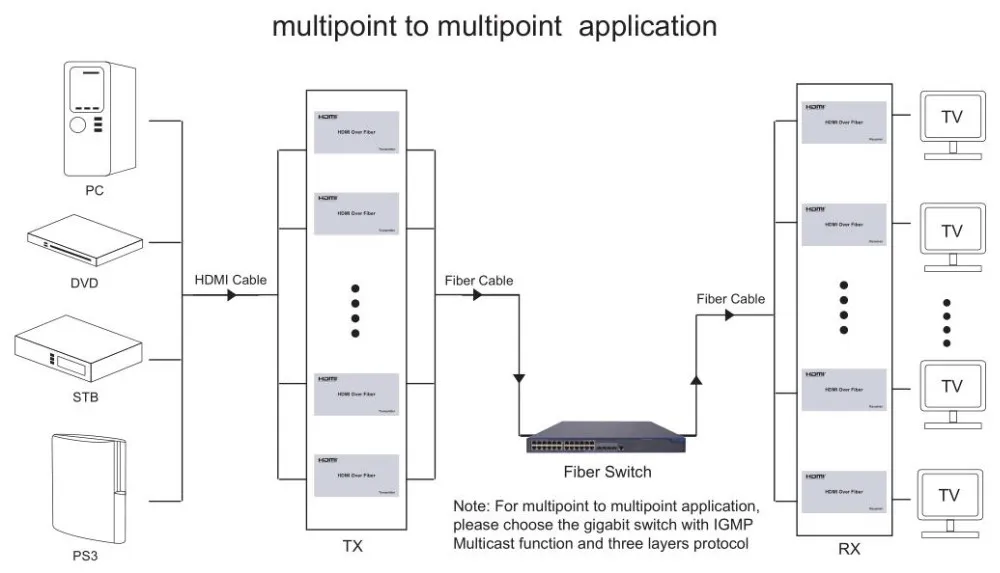

Приложение 1: Многоточечное приложение к многоточечному приложению

Примечание: для многоточечного приложения, пожалуйста, выберите гигабитный коммутатор с функцией групповой адресации IGMP и тремя слоями протокола.
