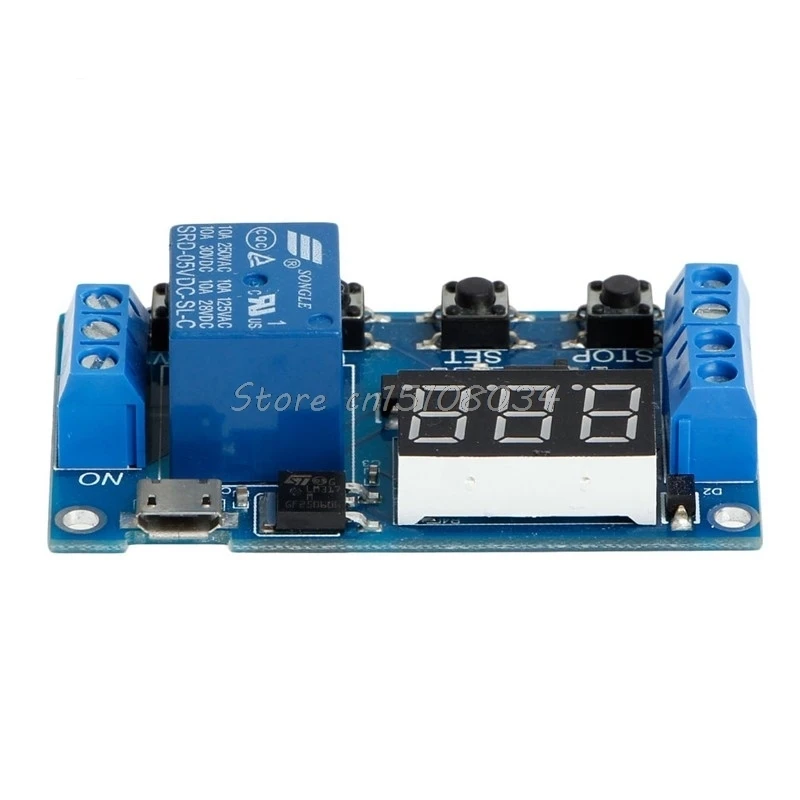

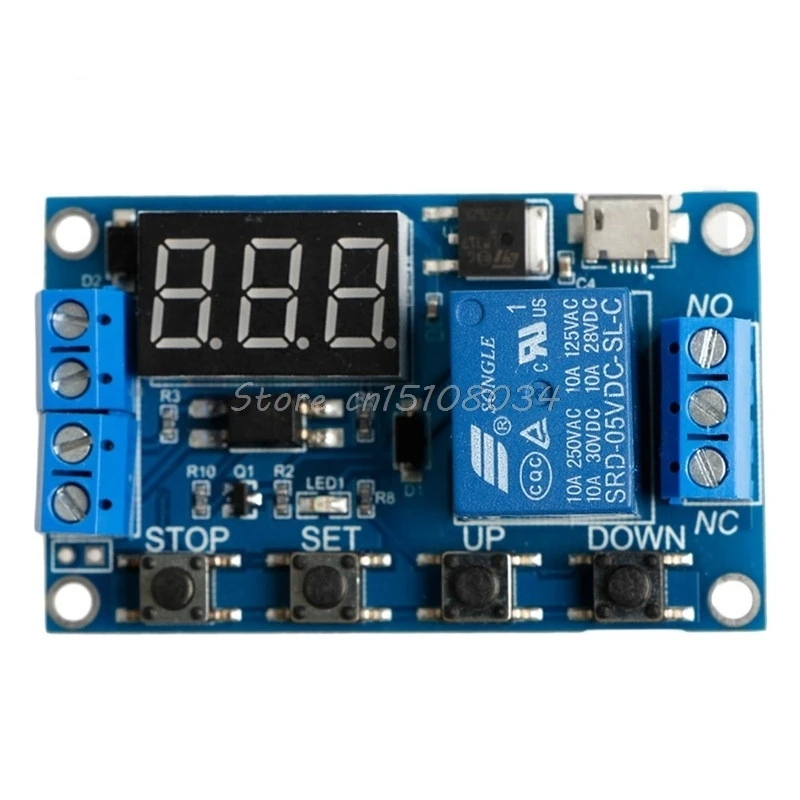

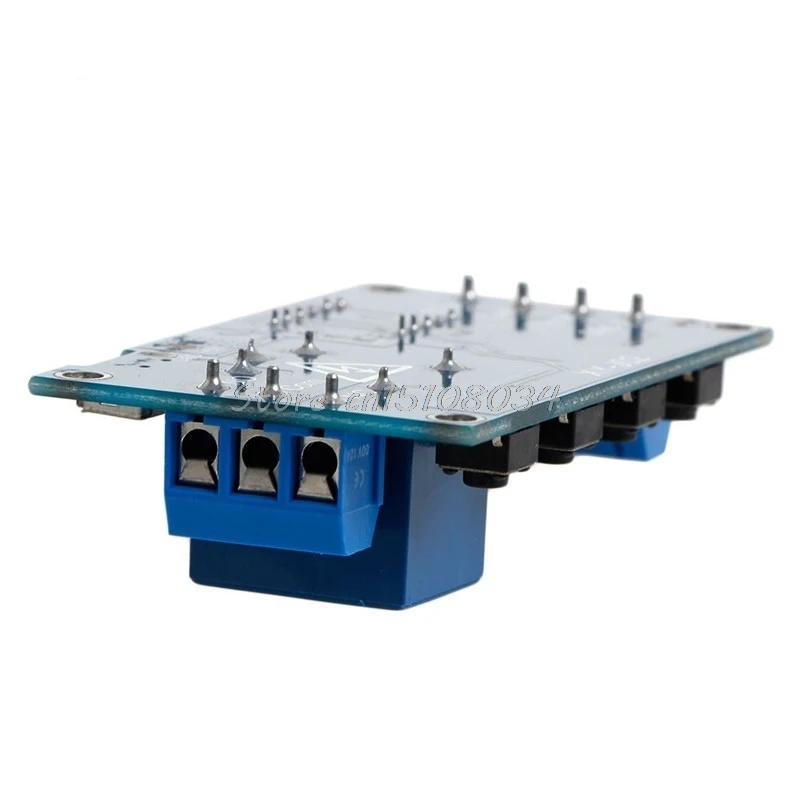

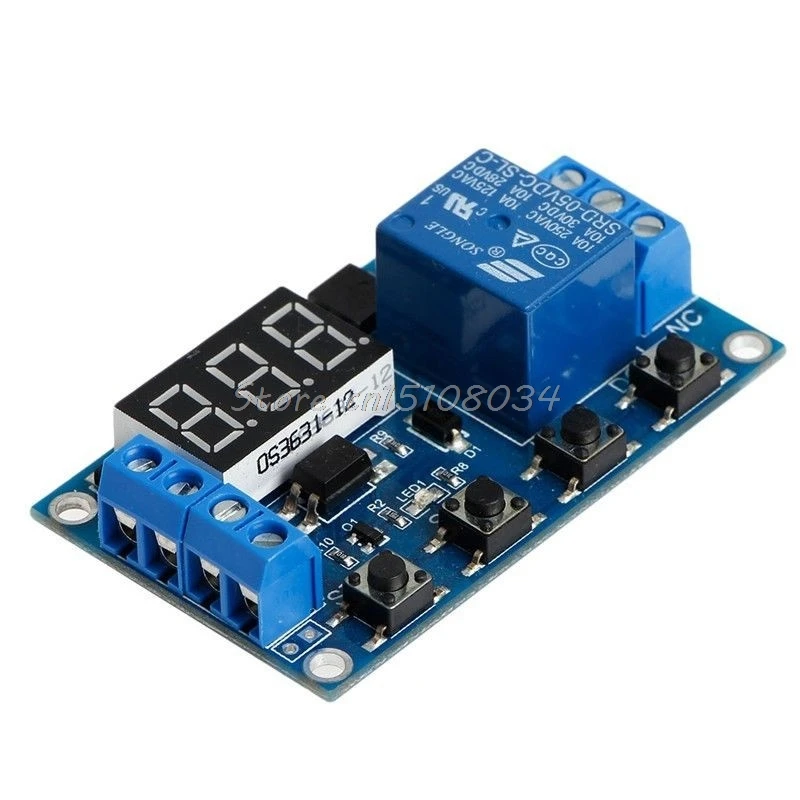

Реле 6 30 в переключатель модуля время задержки срабатывания цепи регулируемый

Реле 6 30 в переключатель модуля время задержки срабатывания цепи регулируемый

Материал: электрические компоненты

Цвет: см. Фотографии

Введение продукта:

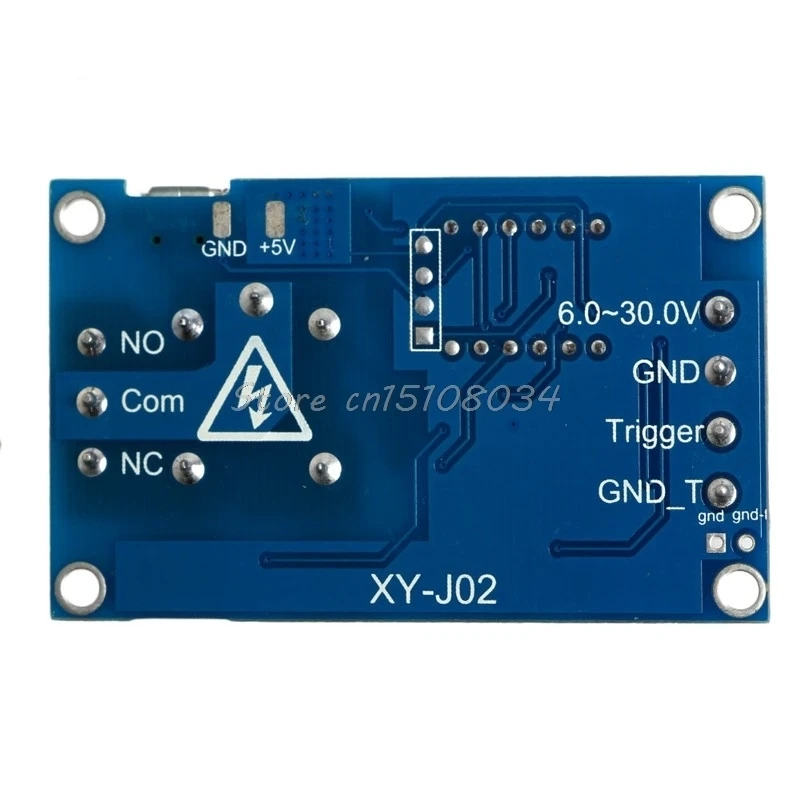

1. Рабочее напряжение: 6-30 в

2. Источник сигнала триггера: триггер высокого уровня (3,0 в-24 в), Заземление сигнала и заземление системы не являются распространенными, что может повысить защиту от помех
Система (короткое замыкание также может соединяться с обычным заземлением)

3. Выходная мощность: может контролировать не более 30 В постоянного тока 5A AC или 220 В устройства 5A

4. Оптопара Изоляция: улучшает способность анти-помех, после настройки параметра, он будет запоминать навсегда

Предупреждение: релейный контакт является пассивным и производство электроэнергии; 1 канал имеет функцию управления Вкл/Выкл


Режим работы:

P1: после срабатывания сигнала, реле питания во время OP, затем выключить; В течение периода OP следующая операция:

1) P1.1: сигнал срабатывает снова не является эффективным

2) P1.2: сигнал срабатывает снова, время запуска снова

3) P1.3: сигнал срабатывает снова, сброс; Реле отключения, время остановки

P2: подача триггерного сигнала, время после выключения реле питания CL реле времени OP; Затем время, выключите реле

P3.1: подача триггерного сигнала после включения реле питания во времени OP, реле времени выключения CL; Затем рабочий цикл выше цикла gaive сигнала снова, выключение реле остановки времени; Время цикла (LOP) может быть установлен

P3.2: после подключения. Нет необходимости триггерного сигнала, реле питания во время OP, реле времени выключения CL; Затем может быть установлен рабочий цикл выше цикла времени (LOP)

В4: сохранение функции сигнала; Если нет триггерного сигнала, время будет отменено, реле останется на связи; Когда сигнал исчезнет, таймер выключить реле; С течением времени, если сигнал снова отсутствует, время очищается


Интервал времени:

0,1 с (минимум) ~ 999 мин (максимум) непрерывно регулируется

Как выбрать временной интервал:

При выборе режима интерфейса набора параметров нажмите кнопку стоп, чтобы выбрать время

Xxx. Если Десятичная точка находится в определенном месте, интервал времени s-1 999 с

Xx. X-десятичное место-десять, интервал времени-0,1 с 99,9 с-

X. X. X-Это десятичная точка, все включено, интервал времени-1 мин-999 мин

Введение параметра: мощность OP с течением времени, время выключения CL, время цикла LOP (1-999 раз, «---»-неограниченный цикл)

Как установить параметр:

1. Сначала убедитесь, что релейный режим работы

2. В соответствии с режимом релейного реле, основной интерфейс (модуль питания будет мигать текущий режим работы; Стандартный режим P1.1, затем поступает в Главный интерфейс intot); нажмите и удерживайте нажатой кнопку в течение двух секунд, а затем введите режим выбора интерфейса; Нажав вверх, вниз, чтобы выбрать режим настройки
(P1.1 ~ P4)

3. После выбора режима, нажмите короткий набор, чтобы установить соответствующий параметр, затем параметр, который вы хотите установить, будет мигать
(OP power in time; CL power off time; LOP cycle times, «---»-это неограниченный цикл); Вверх, вниз, чтобы установить значение параметра, поддерживает Длительное нажатие
(Быстро увеличить или уменьшить) и слегка нажать (увеличить или уменьшить на 1 единицу); После установки значения параметра коротким нажатием кнопки стоп, чтобы выбрать десятичное место; Выберите временной интервал (соответствующий интервал времени составляет 0,1-999 мин); Короткое нажатие для установки текущего режима следующий параметр, процесс такой же, как и выше

4. После настройки параметра mode, нажмите и удерживайте кнопку SET, затем удерживайте текущий режим конфигурации будет мигать, затем вернитесь к основному интерфейсу; Определите параметр success
Основной интерфейс: когда реле не работает, оно покажет «000» (без десятичной точки); Реле рабочего состояния, экран имеет десятичную точку

Режим выбора интерфейса: Нажмите и удерживайте клавишу SET для входа; После настройки нажмите кнопку SET на главном интерфейсе


Функция расширения кнопка остановки:

Активировать релейный режим:

1. Номер: PO в мощности с течением времени, реле может быть подключено

2. Выключение: реле не допускается к подключению, когда в выключенном состоянии
В коротком главном интерфейсе нажмите кнопку стоп для включения и выключения, текущее состояние будет мигать; Затем вернитесь к основному интерфейсу
(Эта функция является функцией внезапной остановки, 1 клавиша для выключения реле)

Режим сна:

C-P режим сна: в течение 5 минут, без работы; nixie tube закроет автоматический дисплей, и функция хорошо работает

Режим d-Normal: nixie tube show ever

Примечание: Нажмите и удерживайте кнопку стоп в течение 2 секунд, чтобы добиться изменения от C-P до O-d; Текущее состояние будет мигать, а затем вернуться к основному интерфейсу

Размер: 6,3*3,8*1,5 см/2,48 "* 1,50" * 0,59"

Нет розничной упаковки

Количество: 1 шт.



Примечание: Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

1 шт. x Переключатель Цепи синхронизации цикла
