Для BMW X1 X3 X4 X5 X6, Автомобильный датчик обнаружения слепых зон, Универсальный датчик заднего вида, система мониторинга безопасности

Что такое система BSM для автомобильных слепых зон? ТАВ

Система боковой помощи ADT-это технология, призванная помочь водителю безопасно менять полосы движения.

Два миллиметра волновых радара, один с обеих сторон автомобиля, установлены в заднем бампере. Монитор радаров со скоростью выше 30 км/ч, монитор радаров для движения в пределах зоны, которая простирается от 70 м за автомобилем до точки, которая стоит впереди водителя, И включает в себя так название «слепой прожектор».

Тем не менее, боковая помощь делает больше, чем просто проверить для автомобилей в этом слепом месте. Измеряя расстояние и скорость транспортных средств, подходящих сзади, боковая помощь ADT может подсчитывать, будет ли изменение полосы движения опасным.

Если нет очевидной намерение драйвер для того, чтобы изменить lane, светильник, расположенный в дверного зеркала на соответствующей Стороне во время нахождения автомобиля с подсветкой. Светильник представляет водителю информацию о том, что есть возможная проблема.

Если драйвер использует индикатор направления для сигнала о том, что он хотел бы изменить полосу движения, предупреждающий светильник более интенсивно мигает, сигнализируя водителю, что трюк, который он совершает, является опасным.

Система работает, когда автомобиль обгоняет, а также когда он обгоняется, чтобы гарантировать, что автомобиль может быть безопасно возвращен на свою полосу.

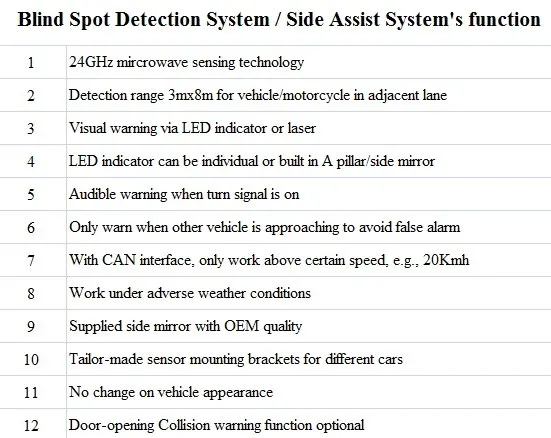

Функция системы информации о слепых местах?                                                                                                                                            ТАВ

Блис (система информации о слепых местах) разработан с новейшей микроволновой технологией, чтобы предостережить водителя другого транспортного средства или мотоцикла, который подходит к следующей полосе, которая, возможно, находится в слепых местах от бокового зеркала.

Система включается автоматически, когда скорость транспортного средства составляет более 20 км/ч, светодиодный индикатор включается, если датчик обнаруживает, что другой автомобиль или мотоцикл на следующей полосе ближе. Если вы Включите сигнал поворота с той же стороны, когда обнаружится объект, светодиодный индикатор мигнет, и вы также получите 3 звуковых сигнала. Если вы включите аварийную кнопку (поворотники с обеих сторон включены), светодиодный индикатор не будет мигать. Когда скорость транспортного средства ниже 20 км/ч, Система прекратит свою работу.

Параметры:

Рабочее напряжение: 10-16 В

Максимальный рабочий ток: 250 мА

Рабочая температура: -30 ℃ - 70 ℃

Дальность обнаружения: 4-6 м

Запчасти и проводки

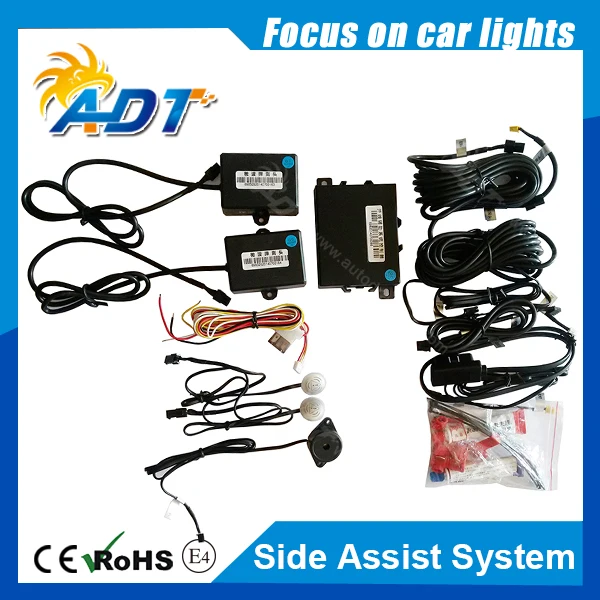

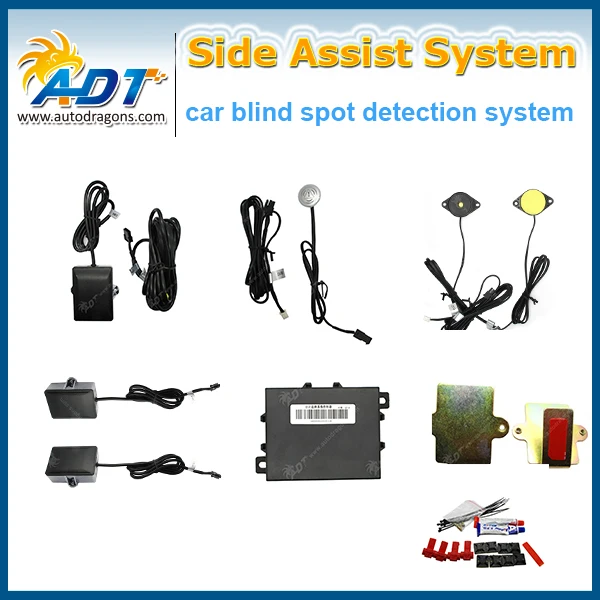

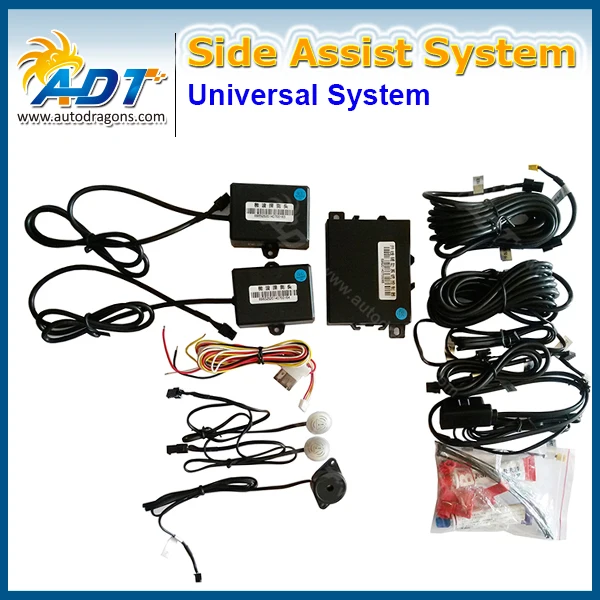

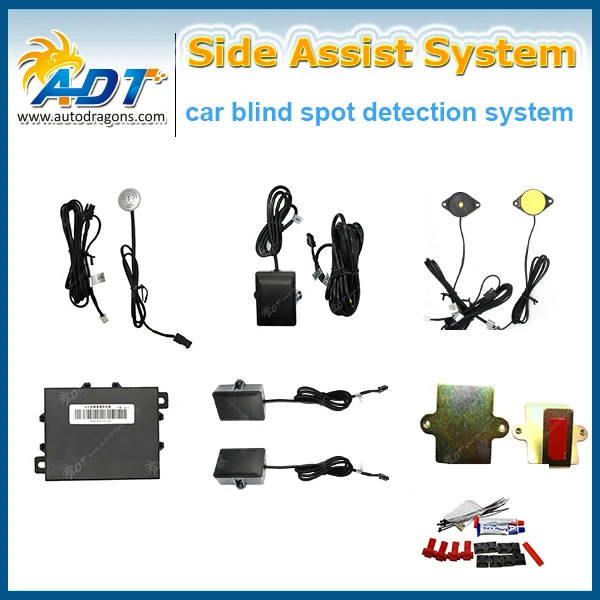

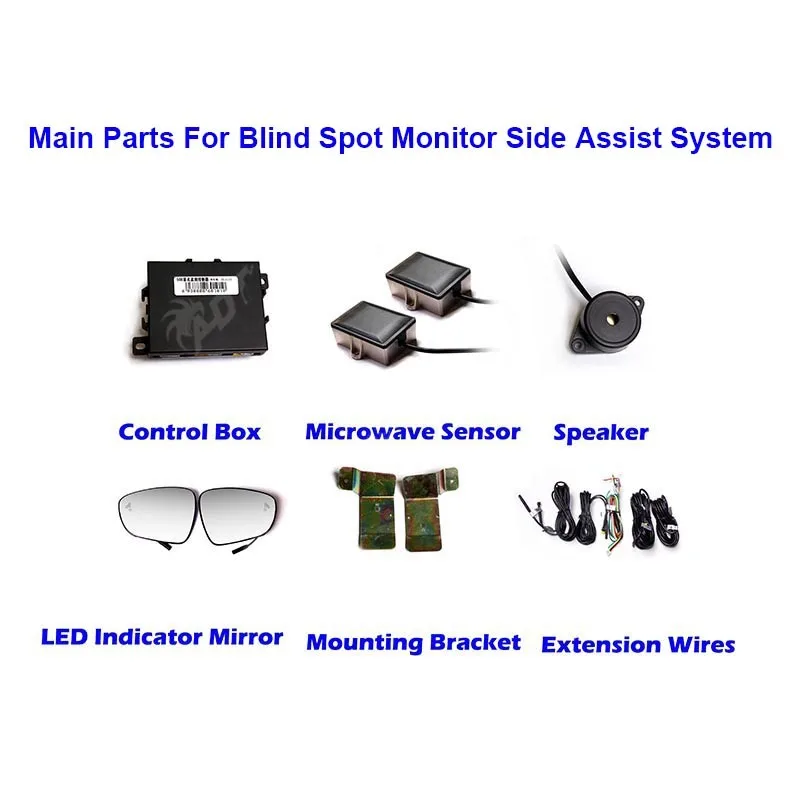

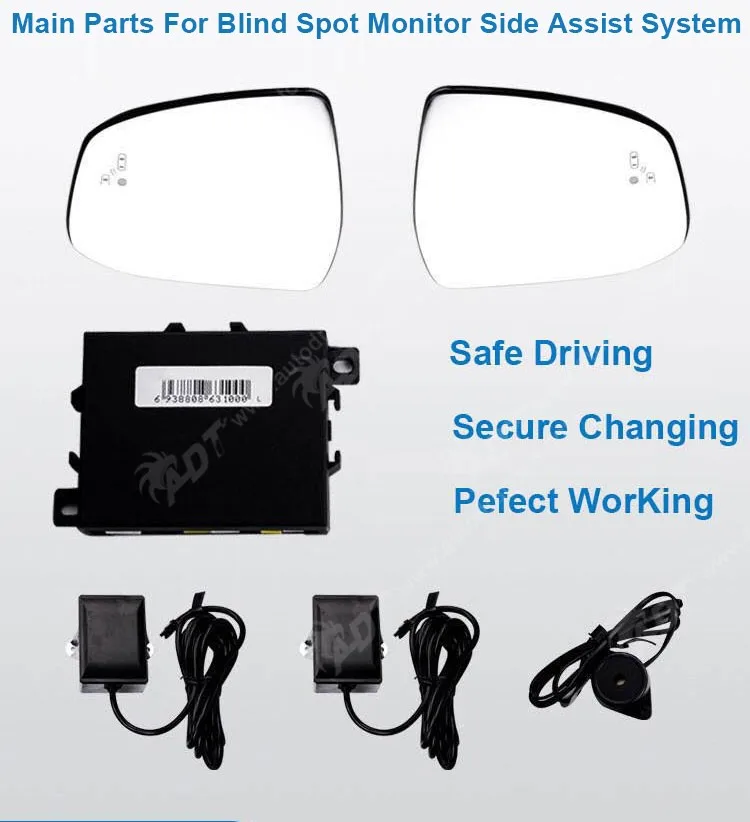

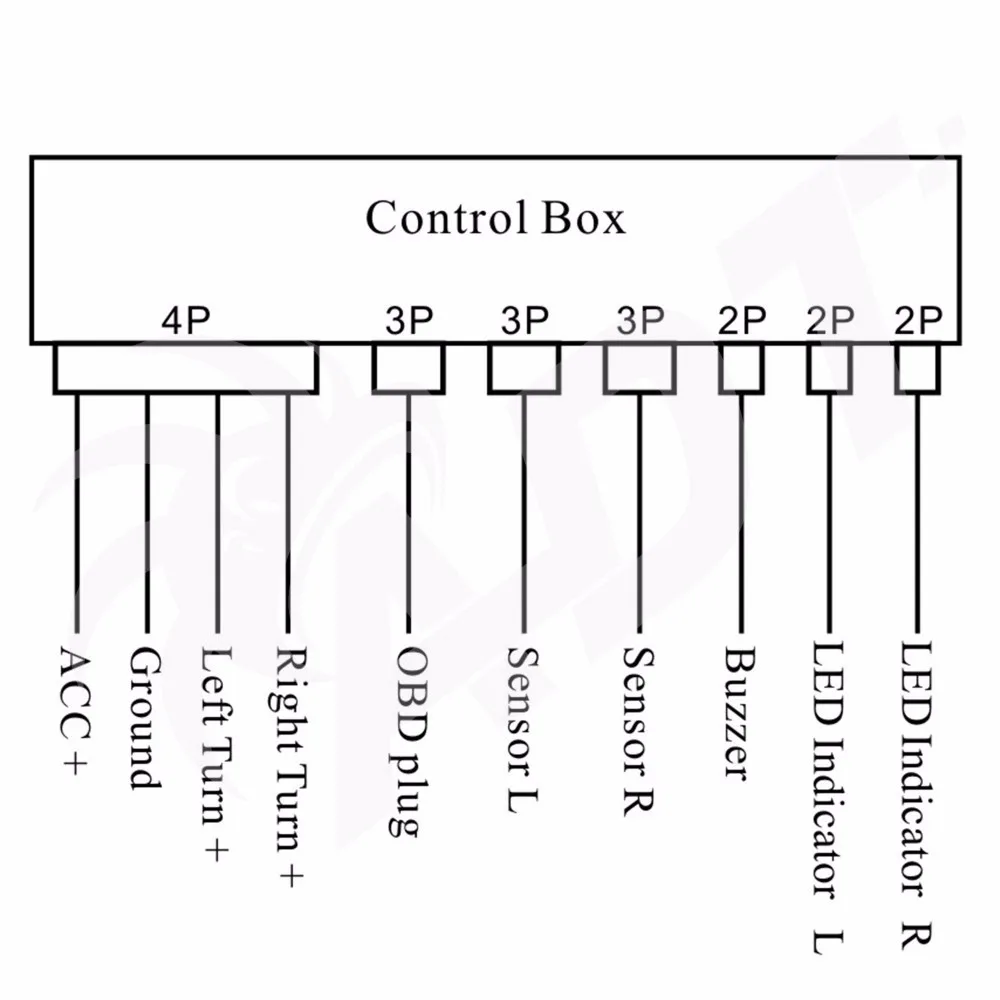

Системы состоит из 2 СВЧ-датчики, 1 блок управления, 2 светодиодный индикаторы и 1 звуковой сигнал. Схема проводки выглядит следующим образом:

Руководство по монтажу системы слепых зон BSM?                                                                                                                                      ТАВ

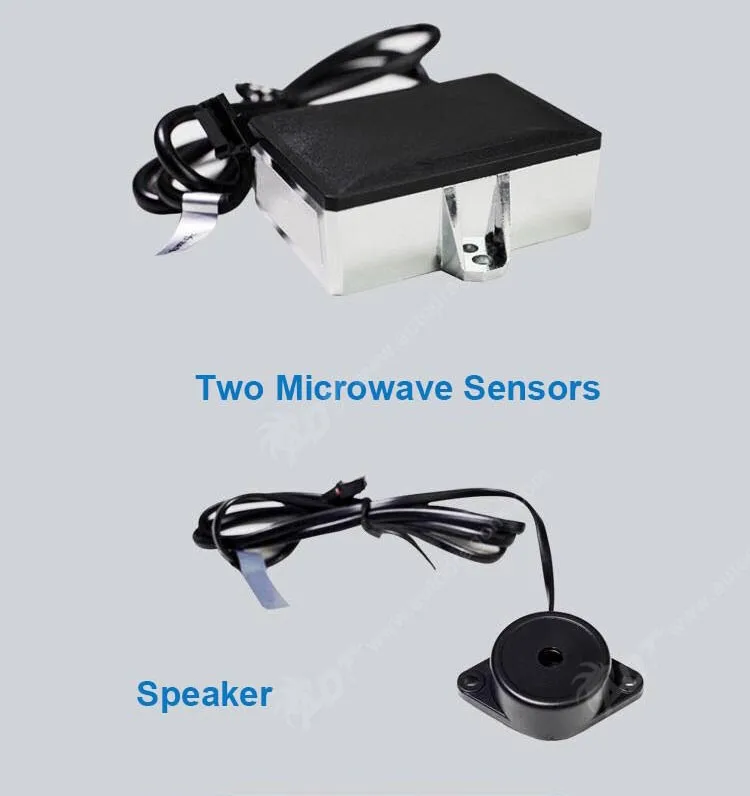

1. Датчики

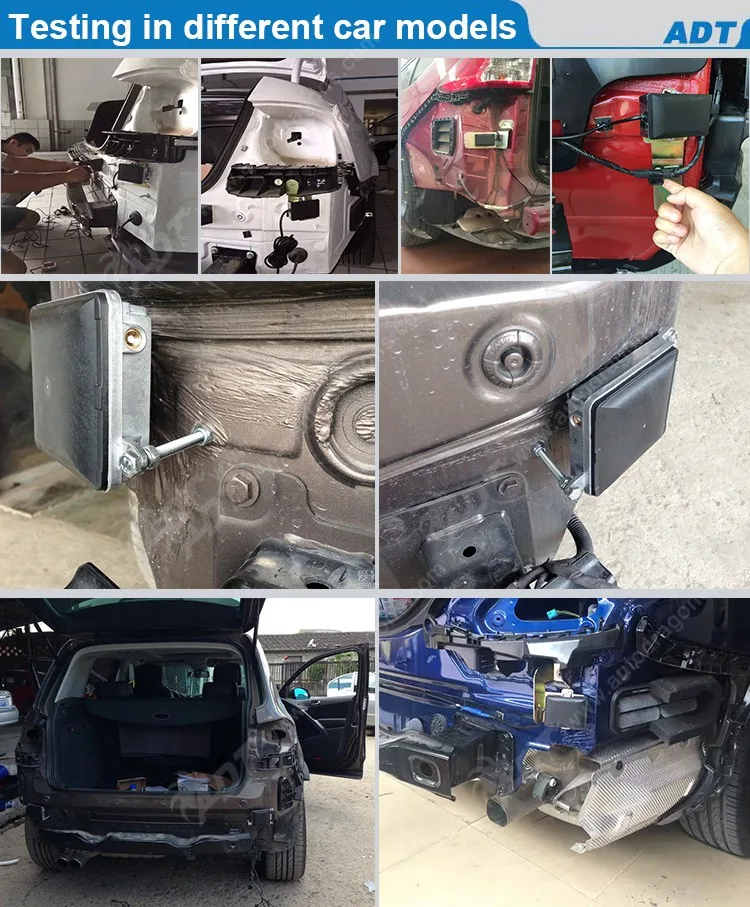

Установите датчики на двух задних углах автомобиля за пластиковым бампером, держите стрелку меткой «& rarr;» на верхней крышке, направляемой снаружи и в горизонтальном положении (параллельном от заземления), И форма под углом 50 градусов для кузова автомобиля (передняя и задняя направления). Передняя крышка датчика должна быть вертикальной на полу. См. Следующие шаги,

1. Найдите подходящее место для сенсорной стойки, удерживайте два отверстия для фиксации сенсоров в положении стоя и вниз, Регулируя угол стойки, убедитесь, что плоская панель вертикальна к полу, И форма под углом 50 градусов для кузова автомобиля (передняя и задняя направления).

2. Нанесите клей AB на подставку, Прикрепив ее к клейкой основе на 3 м, а затем снимите наклейку на 3 м, закрепите ее на выбранном месте. Также поместите клей AB в вращающиеся детали, чтобы остановить вращение.

3. После того, как подставка плотно фиксируется (около 8 мин), поверните датчик на подставку со стрелкой «& rarr;» на верхней крышке, заостренной снаружи, и стрелкой «& uarr;» на вертикальной стороне датчика.

Примечание: Убедитесь, что перед датчиком не находится металлический предмет, а также любые металлические детали вокруг датчика, такие как кабель, корпус лампы и т. д., не должны быть подвижными. Закрепите подвижные детали вокруг датчика, чтобы избежать движения во время вибрации.

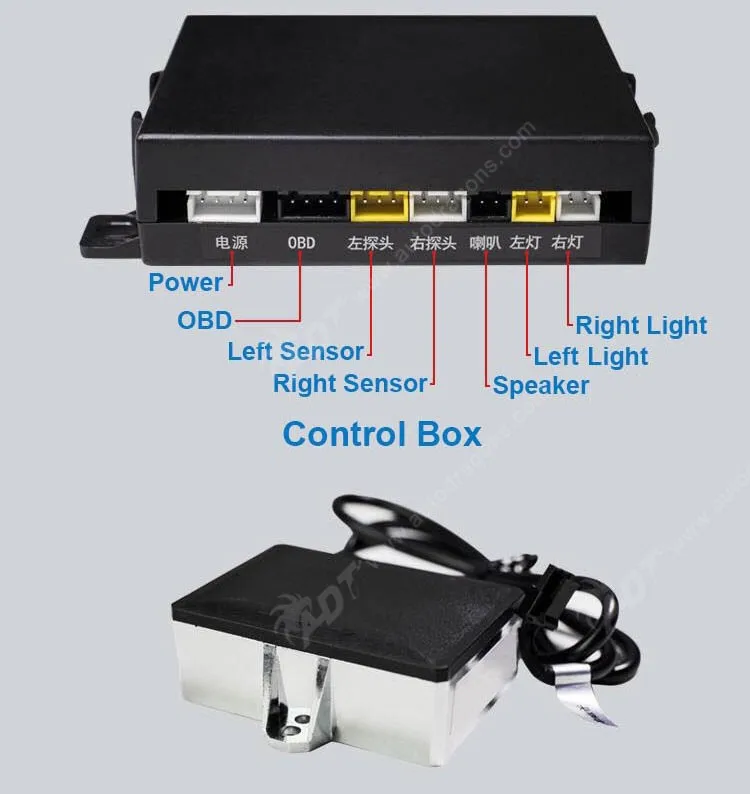

2. Блок управления

Поместите блок управления в удобное место в отсеке для водителя.

3. Светодиодный индикаторы

Приклейте светодиодный индикатор к боковым зеркалам, в том месте, где водитель может легко видеть.

4. Звуковой сигнал

Скрыть звуковой сигнал внутри, где он может быть воодушевлен.

5. Кабели

(1) красный кабель питания для ACC +, черный кабель для заземления, желтый кабель для левого поворота +,

Белый кабель, чтобы повернуть направо +.

(2) штекер OBD в разъем OBD транспортного средства.

(3) подключите кабели к блоку управления, подходящим цветам и контактным номерам

Система BSM для проверки автомобильных слепых зон                                                                                                                                   ТАВ

1. Включите зажигание, чтобы включить систему, не ставьте штепсельную вилку OBD в разъем OBD транспортного средства.
