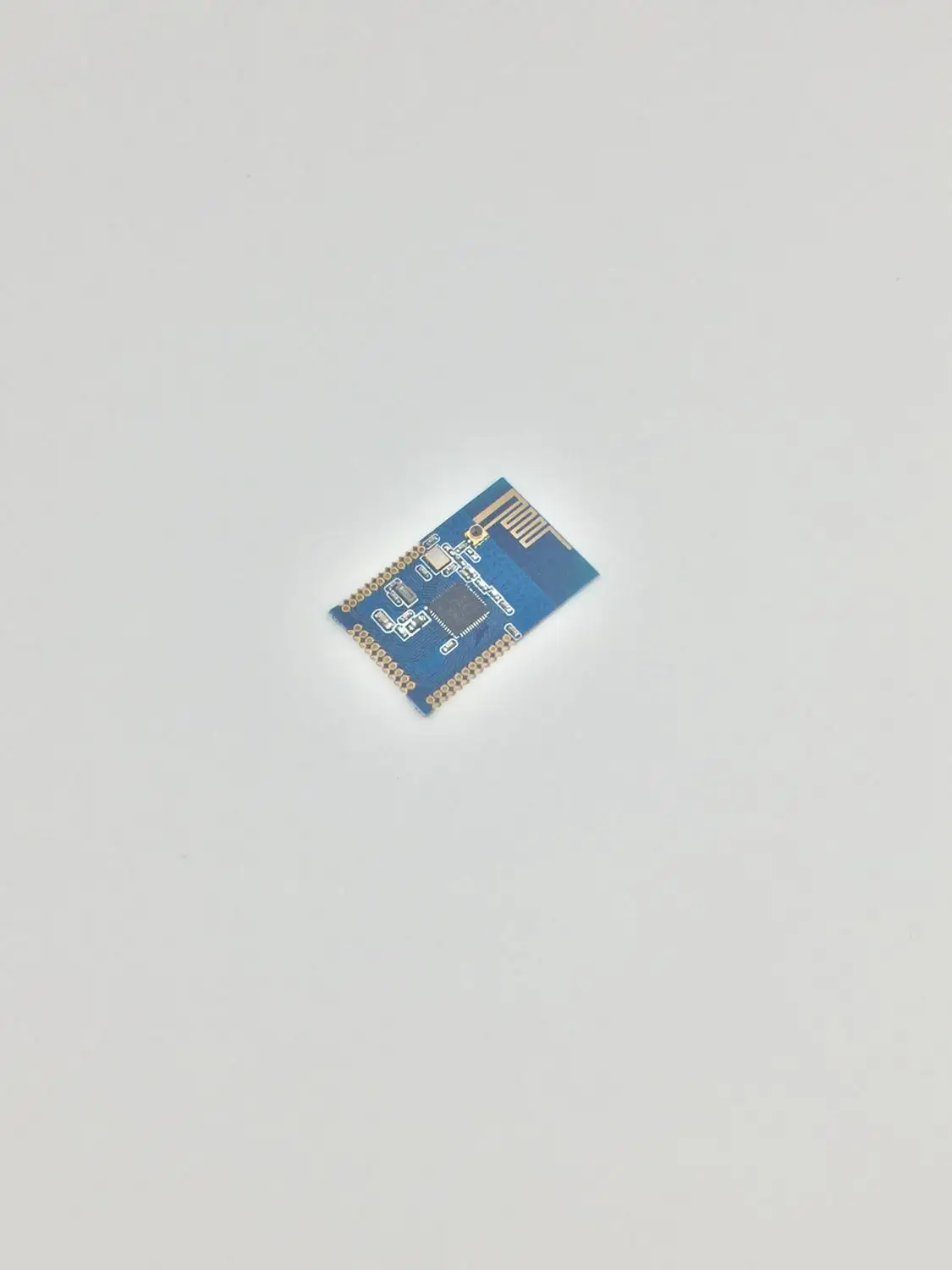

GT82A01_00It is a high performance, low power (Bluetooth Low Energy) Bluetooth модуль передачи с исполнением отрасли беспроводной SOC-nRF51822 в качестве основного. модуль имеет преимущества малого размера, сильный антенны сигнала и низкое энергопотребление. он был широко использован в Bluetooth 4 интеллектуальное оборудование, периферийные устройства для ПК, беспроводные сенсорные сети, и так далее.

пользователь целевой платечерез последовательный порт (UART) с GT82A01_00общаться. этот модуль пользователи могут положить целевой плате за данные, передаваемые через Bluetooth для планшетного компьютера, умный мобильный телефон, ПК машин и другого оборудования, в то же время, модуль также может отправлять данные, мобильный телефон, планшетный компьютер, интеллектуальные ПК машина через Bluetooth приемник вниз, а затем отправляется пользователю целевой плате.

GT82A01_00поддержка пользователей целевой плате через последовательный порт для отправки команд для настройки параметров модуля конкретных (например, скорость передачи данных, Bluetooth соединение интервал, Bluetooth Имя устройства, Bluetooth соединение интервал, мощность передачи, power down сохранить некоторые команды поддержки.

• 1.8V-3.6VDC питания
• через режим передачи, развитие Bluetooth могут быть разработаны без необходимости понять Bluetooth продукты
• поддержка Bluetooth 4.0BLE от машины
• стандартный TTL UART уровень, двусторонней передачи данных, простой и легкий в использовании
• 2 рабочих состояний: 1) режим ожидания 2) нормальное рабочее состояние
• 2 индикатор состояния используется, чтобы указать текущее состояние модуля Bluetooth.
• поддерживает запрос через команду статус Bluetooth
• НЕ выход, используется, чтобы проснуться главного управления MCU
• поддержка пользователей, чтобы установить имя устройства Bluetooth, скорость передачи данных, интервал вещания, соединение интервал, мощность передачи, MAC-адрес
• SupportCTS, RTS управления потоком
• связь на расстоянии 10-30 м

назначение контактов:

TX(P0_9):входной контакт. подключен к основной контрольRXноги

RX(P0_11):выходной контакт.подключен к основной контрольTXноги

РТС(P0_8):входной контакт.подключен к основной контрольCTSноги

CTS(P0_10):выходной контакт. подключен к основной контрольРТСноги

RST:входной контакт.сброс модуля управления.

INDICATION_0(P0_23):выходной контакт.модуль индикатор состояния 0, следоватьмодуль индикатор состояния1 комбинация используется для отображения рабочего состояния, см. Главу позади.

INDICATION_1(P0_24):выходной контакт. модуль индикатор состояния1, смодуль индикатор состояния1 комбинация используется для отображения рабочего состояния, см. Главу позади.

WAKE_UP(P0_15):входной контакт. это рабочее состояние модуля управления стопы, то главное управление mcu. когда высокий уровень время, чтобы войти в состояние покоя; когда низкий время, чтобы войти в рабочее состояние. рекомендуется использование пользователем модуля Bluetooth, когда контактный добавляется в10 К о подтянуть резистор.

INT(P0_21): выходной контакт. если компьютер, таких как мобильные телефоны, планшетные компьютеры имеют данные, выдается, когда,этоконтактный будет выходуровень продолжительность1 мснизкий уровень, этот вывод может быть подключен к основной контроль MCUPin на,используется, чтобы проснуться микроконтроллера.

команда описание:

модуль формат команды:

ПРЕДВАРИТЕЛЬНО + CMD_ ТИП +CMD_ ID + PAR_LEN + ПАРАМЕТРЫ

ЗАРАНЕЕ:команда ведущих байт2байт.как фиксированной0XAA 0XFF

CMD_TYPE:тип команды, длина1байт. она состоит из трех типов:

1) 0XEA:набор инструкций. действительны только в режиме ожидания, чтобы установить параметры модуля.

2) 0XEB:мастер микроконтроллера через модуль Bluetooth для передачи данных к инструкциям хозяина. действительны только при нормальных рабочих условиях.

3) 0XEC:модуль запрос о состоянии. режим ожидания и нормальных условиях эксплуатации может быть выполнен.

когда хозяин однокристальный микрокомпьютер отправляется на модуль о современном состоянии инструкции не поддерживает, модуль вернется:

текущее состояние не может принять команду!

CMD_ID:код команды, длина1байт. используется, чтобы указать, какие операции инструкция.

PAR_LEN:длина командования параметр1байт. когда значение0время, чтобы показать, что эта команда не владеют параметр,

ПАРАМЕТРЫдлина будет сохранен.

ПАРАМЕТРЫ:команда параметр, это не фиксированное значение, в другую команду.

модульнаятесткоманда FF+А. А.+Е. А.+FF+00

настроитьимя устройствавызова FF+А. А.+Е. А.+00++ название NAME_LENGTH(имяхарактер измененийстать16ввести форму)

запрос имя устройствавызова FF+А. А.+Е. А.+01+00

настроитьпоследовательный портскорость передачи данных FF+А. А.+Е. А.+04+01+(0-7число от

PаrAms [8] = 57600, 115200,тридцать восемь тысяч четырехсот,девятнадцать тысяч двести,девять тысяч шестьсот,четыре тысячи восемьсот,1200, 2400

запроспоследовательный портскорость передачи данных FF+А. А.+Е. А.+05+00

установить интервал вещания FF+А. А.+Е. А.+08+02 + adv_intervalстарший байт+ adv_intervalмладший байт

установить соединение интервал FF+А. А.+Е. А.+0B+мин 04 +старший байт+ минмладший байт+ максвысокого характера раздел+ максмладший байт

набор мощности передачи FF+А. А.+Е. А.+0E+01 +(0-7число от

параметры [8] =-30,-20,-16,-12,-8,-4, 0, 4

запрос передачи мощности FF+А. А.+Е. А.+0F+00

комплект Bluetooth адрес FF+А. А.+Е. А.+12+06 + 6байт адреса Bluetooth

запрос адрес Bluetooth FF+А. А.+Е. А.+13+00

1. 25 является цена одного модуля не включает в себя другие модуль аксессуары, пожалуйста, будьте в курсе.

2.клиентов в течение трех дней с даты получения без ответа, для проверки и принятия.

3.этот модуль использовать объект как некий опыт разработки инженеров, без каких-либо электронных опыт, пожалуйста, байпас. не проблемы с качеством, не принимаются. из-за возвращения покупателя, необходимость вычесть определенный объем информации, и перевозки принесенной покупателем. извините

4, когда вы размещаете заказ, чтобы закончить, означает, что вы соглашаетесь с вышеуказанными условиями.
