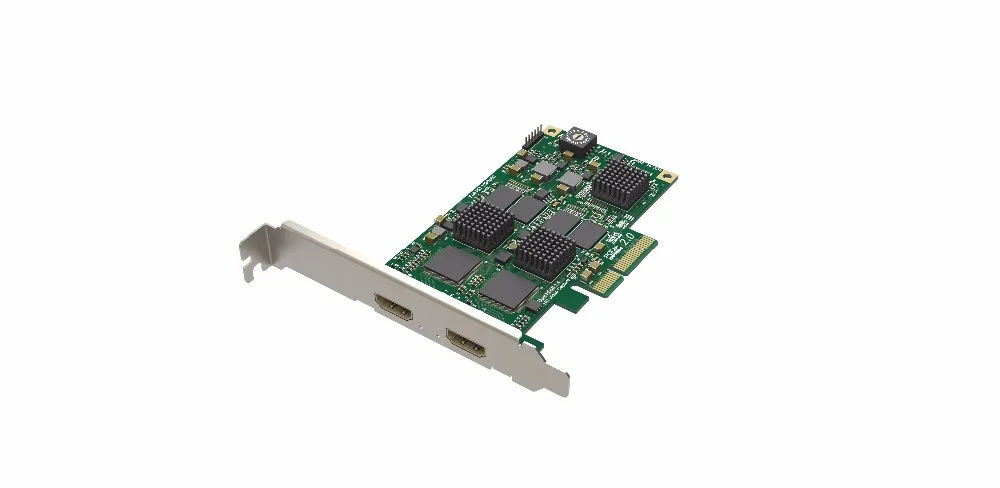

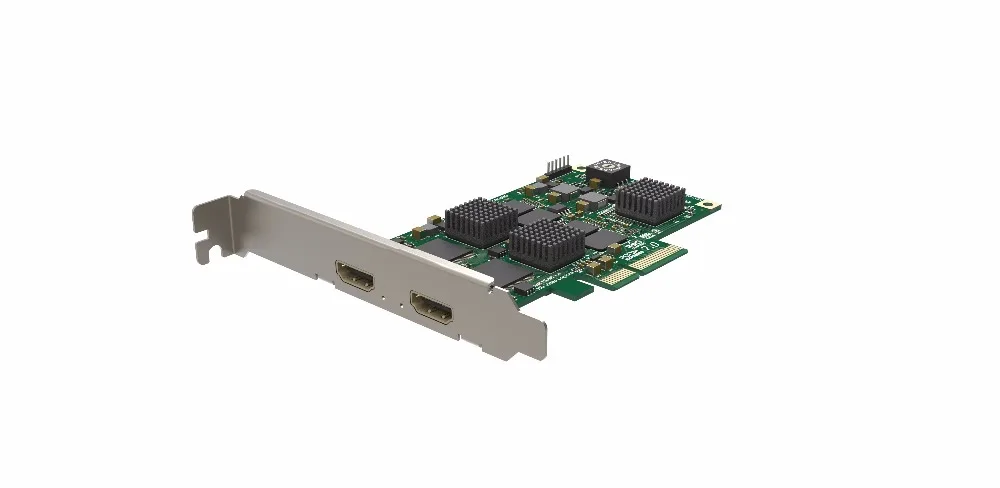

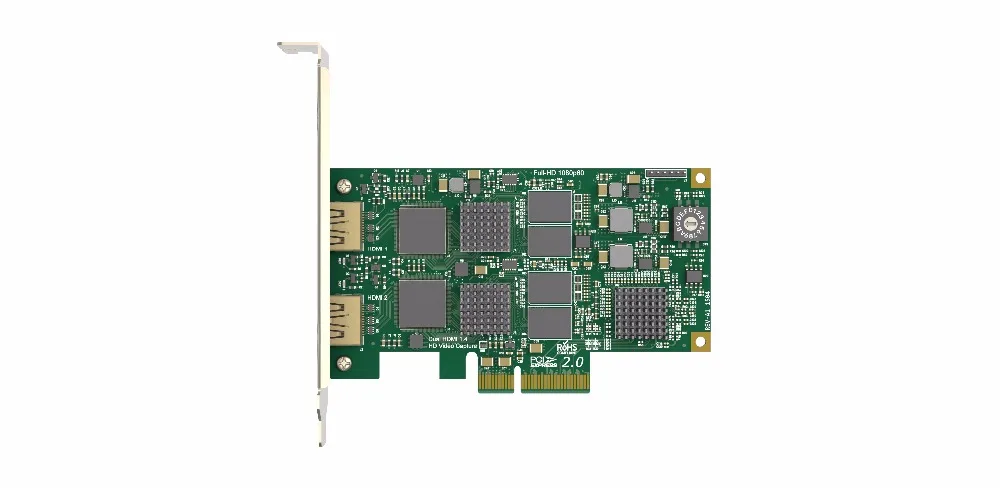

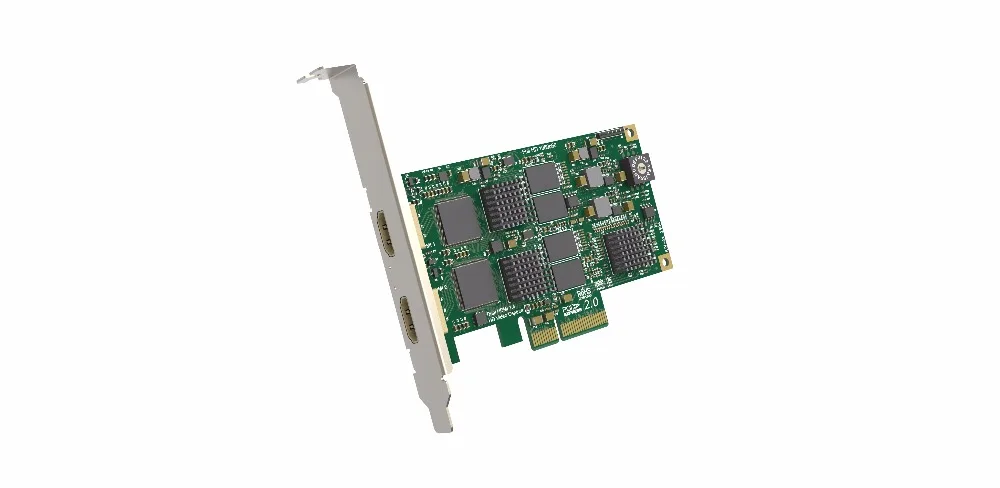

Magewell Pro захват двойной HDMI новое поколение 2 канала HDMI видео Захват ТВ тюнер карты

Windows 7/8/8.1/2008/2008 R2/2012 (x86 и x64)

Linux (исходный код драйвера ядра V4L2 под NDA, поддерживает x86, x64 и arm architecture)

Поддерживает api

Windows

DirectShow

Directks

Wave API/DirectSound/WASAPI

Linux

V4L2

Платье с юбкой-пачкой

Поддерживает программное обеспечение

VLC

VirtualDub

OBS

XSplit

VMix

Vidblaster

Последнюю версию Wirecast

Microsoft медиа-кодировщик

Adobe Flash Media энкодер

Любой другой DirectShow/V4L2 кодирование/потоковое программное обеспечение

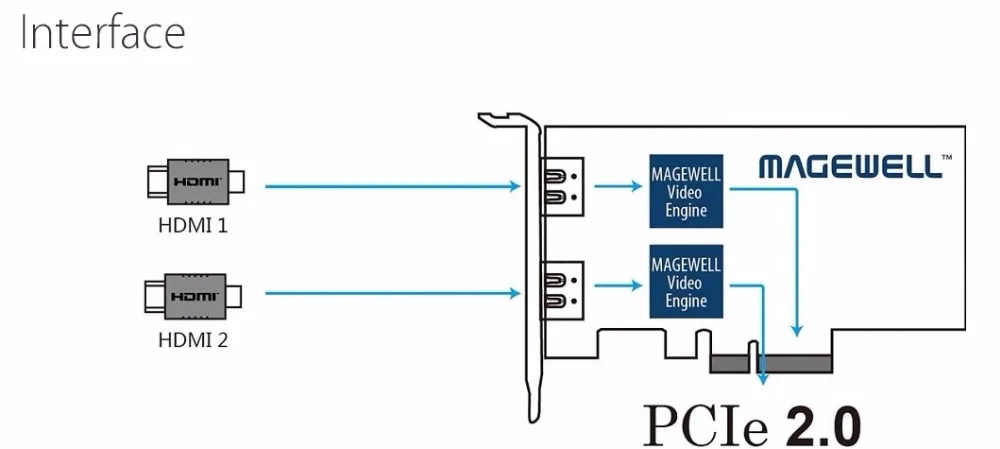

Вход интерфейсов

2x HDMI типа A

DVI 1,0

HDMI 1.4a

Выход интерфейсов

PCIe Gen2 x4

Вход Особенности

Поддержка разрешения входного видео до 2048 × 2048 пикселей

HDMI конкретные Особенности

225 МГц HDMI приемник

Адаптивный HDMI эквалайзер для кабелей длиной до 30 м

Поддержка по индивидуальному заказу, EDID

Поддержка извлечения AVI/Audio/SPD/MS/VS/ACP/IRSC1/ISRC2/Gamut InfoFrames

Полная Колориметрия поддержка

Поддержка цветовых глубин 8/10/12 бит

Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 цветопередачи

Поддержка до 8-ми канальный IEC60958/IEC61937 аудиопотоки

Поддержка извлечения информации о создании аудио и данных о состоянии канала

Поддержка извлечения информации о времени видео

Поддержка извлечения информации о формате 3D

Поддержка извлечения кода времени Sony/Canon DSLR

Видео Выход форматов

Поддержка разрешения выходного изображения до 2048 × 2048 пикселей

Поддержка скорости выходного кадра до 120 кадров в секунду. (Фактическая частота выходного кадра может быть ограничена пропускной способностью PCIe, а при более высоких разрешениях изображения-выше 1280 × 1024-пиксельными часами бортового оборудования для обработки видео. Напр. Максимальная частота кадров при 1920 × 1080 = ~ 80 кадров в секунду.)

Поддержка для 4:2:0 8-битный форматы: NV12, I420, YV12

Поддержка для 4:2:2 8-битный форматы: YUY2, ываыв, UYVY

Поддержка для 4:4:4 8-битный форматы: V308, IYU2, V408, BGR24, BGR32

Поддержка для 4:4:4 10-битная форматы: V410, Y410

Больше форматов вывода поддерживаются через Pro Capture SDK для DirectKS

Обработка видео Особенности

Два трубопровода для обработки видео с пропускной способностью ~ 180 мпикселей/с для каждого

Полный 10-битная обработка видео

Обрезка видео

Видео удаление зубного камня

Видео-де-переплетения

Волна

Топ из смеси & Нижнее Поле

Верхнее поле только в том случае,

Дно поле только в том случае,

Соотношение сторон видео преобразования

Автоматический или ручной выбор входного соотношения сторон

Автоматический или ручной выбор коэффициента выхода

Три режима преобразования соотношения сторон: игнорирование (анаморфный), обрезка или обивка (почтовый ящик или Pillarbox)

· Преобразование цветного видео

Автоматический или ручной выбор входного цветового формата и диапазона квантования

Автоматический или ручной Выбор формата выходного цвета, диапазона квантования и диапазона насыщенности

Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020

Поддержка ограниченного или полного диапазона квантования

Поддержка ограниченного, полного и «расширенного диапазона» насыщенности

· Преобразование частоты видео кадра

· Видео OSD состав

Поддержка изображения экранного меню PNG (до 2048 × 2048)

Поддержка динамической загрузки изображения RGBA OSD через SDK

Несколько карт на Системы

Поддержка нескольких карт, подключенных к одной системе

Бортовой поворотный переключатель для установки номера карты с 16 позициями от 0 до F

Дерево устройств системы будет отображать «01: Pro Capture AIO», когда поворотный переключатель установлен на 1 и так далее

Имя видео и аудио устройства, отображаемое в вашем программном обеспечении, будет включать номер карты (устанавливается поворотным переключателем)

Несколько Выход потоков

Неограниченный выходной поток для любого входного канала

Независимая обрезка, соотношение сторон, формат цвета, разрешение, частота кадров, деинтерлейсинг и настройки цвета для каждого отдельного потока

Ультра низкая латентность Поддержка

Задержка 64 видео линий

Режим частичного уведомления в SDK

Отметка времени и синхронизация A/V

Аппаратные часы с высоким разрешением 100ns

Рамки для аудио (192 аудио образцов) и видеорамки штампованы аппаратными часами

Аппаратные часы можно синхронизировать через карты (через SDK)

Видео Выход SG-DMA

~ 700 МБ/с./с на канал DMA полоса пропускания в системе PCIe 2,0

~ 400 МБ/с./с на канал DMA полоса пропускания в системе PCIe 1,0

Поддержка автоматического обнаружения поверхности графического процессора Intel tiled

Поддержка чипсетов видеоадаптера DirectGMA для AMD

Поддержка GPUDirect для чипсетов видеоадаптера Nvidia

SDK

Pro Capture SDK для DirectShow для легкой интеграции (Windows)

Pro Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)

Драйвер Windows настроек

Все варианты могут управляться тремя уровнями ключа регистрации: глобальный уровень, уровень продукта и уровень устройства

Названия фильтров видео, аудио, перекладина могут быть настроены с помощью ключей регистрации

Обновление прошивки

Несколько карт в одной системе можно модернизировать одновременно

Карты можно обновить без отключения питания системы (в большинстве случаев даже Перезагрузка не требуется)

Светодиодный индикатор

Индикаторы состояния указывают рабочее состояние каждого канала: холостой режим, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.

Форм-фактор

Низкопрофильная дополнительная карта PCIe x4

115,99 мм x 68,88 мм (без кронштейн PCI)

Аксессуары

Низкий профиль кронштейн

Мощность потребления

Максимальный ток на 12V ~ 0,9 A

Максимальный ток при температуре не выше 3,3 V ~ 0,6 A

Максимальная потребляемая мощность ~ 12,8 Вт

Рабочая Защита окружающей среды

Рабочая температура: от 0 до 40 градусов C

Температура хранения: от-20 до 70 градусов C

Относительная влажность: от 5% до 90% без конденсации
