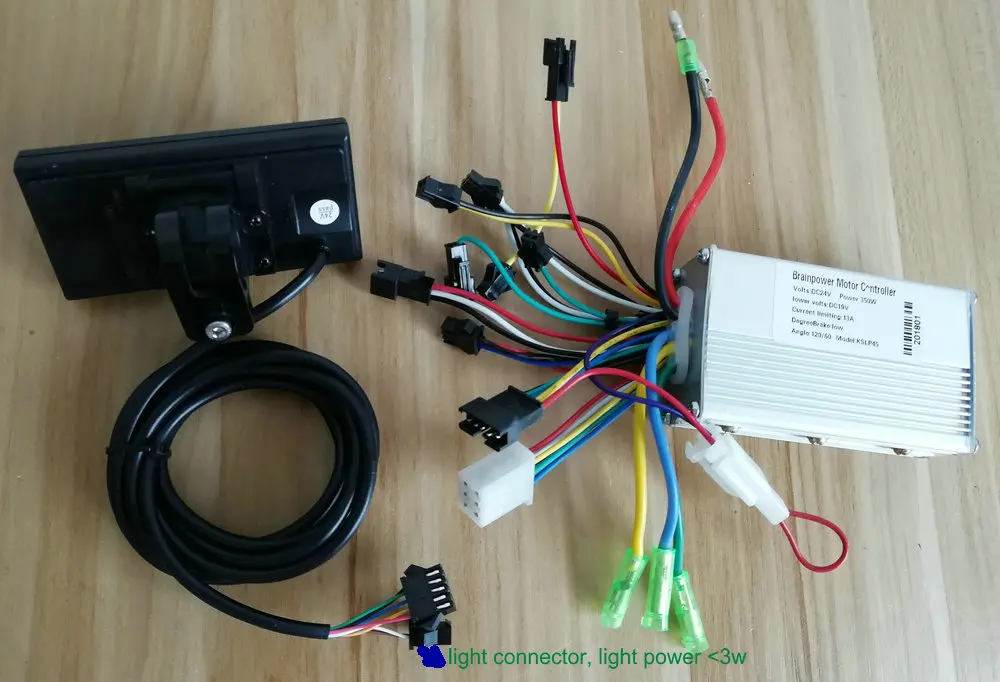

24v36v48v250w350w управление Лер и ЖК дисплей Руководство панель приборной панели для

Видеть схема

Пожалуйста, оставьте сообщение, чтобы получить инструкции пользователя и схему проводки

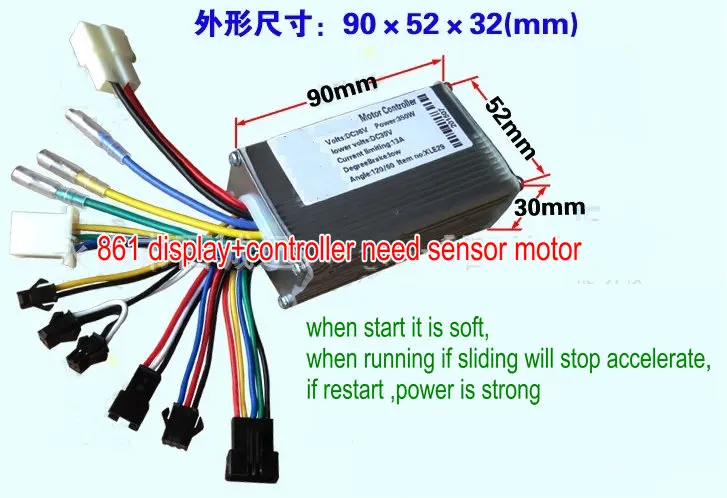

Размер для контроллера mosfet 350 Вт 6

Отображения функций

1. Скорость,

2. уровень заряда батареи,

3. Индикация ошибки

4.Pas соотношение

5. одну поездку

6. одометром

7, круиз

8. light

9 тормоз

10 сила тока/напряжение

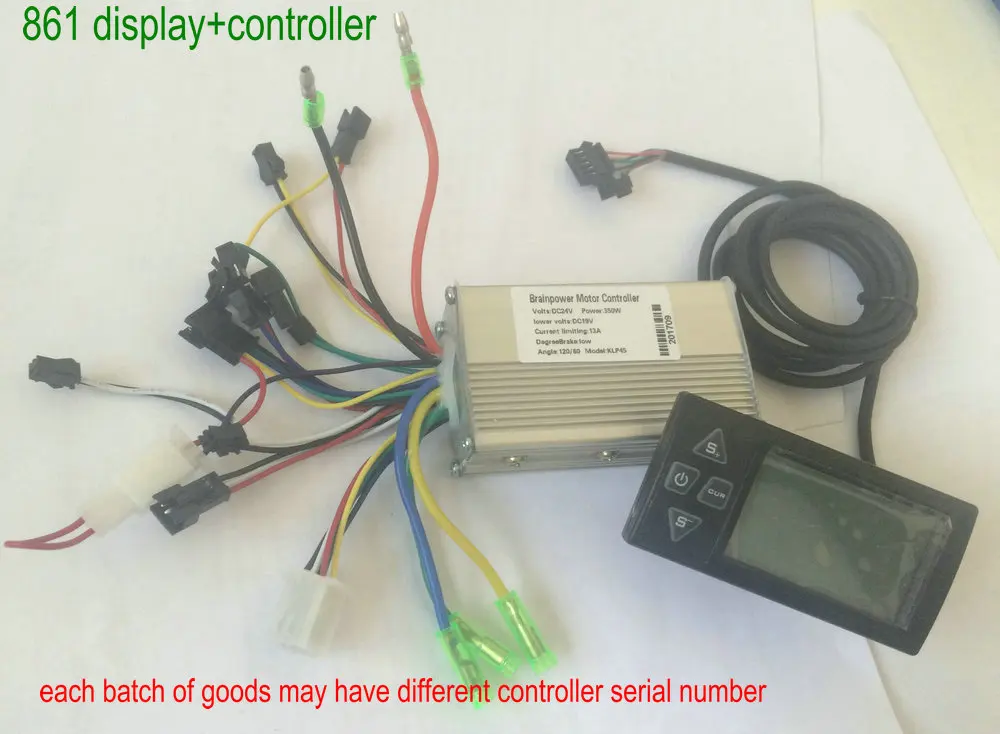

Краткое введение в 6 mosfet dual mode контроллер и дисплей 861 компл. литиевая батарея версия

Номинальное рабочее напряжение-24 В/36 В/48 В

Номинальная мощность-250 Вт-350 Вт

Max current-10A-15A (настройка по умолчанию 13A)

Защита от низкого напряжения аккумулятора: 19 В в/В 30 в В/42 в

(Если нужно, мы можем отрегулировать это)

Адаптивный угол фазы двигателя: 60/120

Применение:

1.Подходит для различных аккумуляторов: свинцово-кислотная, литий-полимерная батарея, Lncmo батареи{Ли (NiCoMn) O2}, и так далее. Для различных материалов есть разные точки защиты напряжения.

2. подходит дляПостоянного Бесщеточный передач motoR ниже 350 Вт, иБезредукторных двигателя,И скоростной двигатель и так далее

Функций контроллера

Контроллер двойного режима подходит для обоих двигателей с датчиком Холла или нет, имеет функцию самообучения.

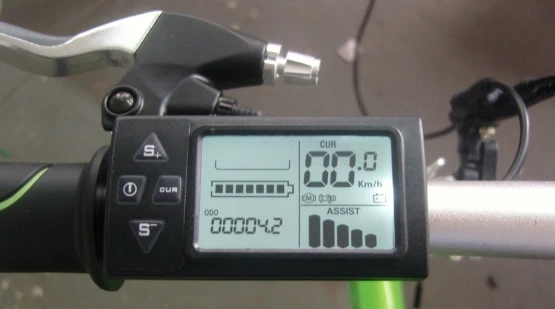

Светодио дный дисплей Особенности

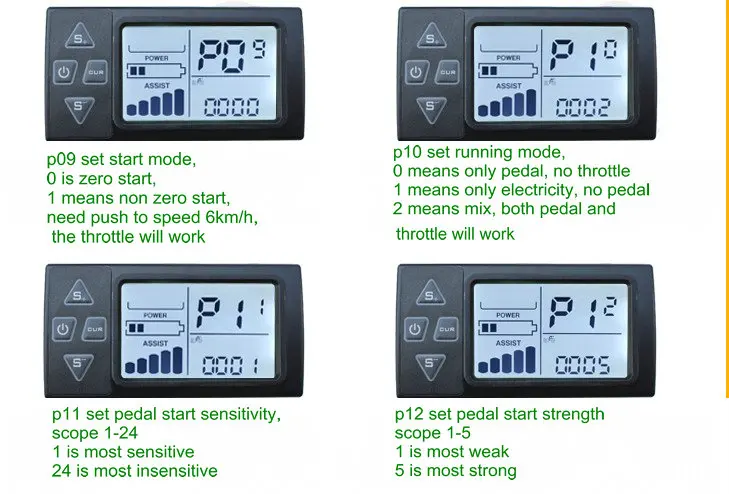

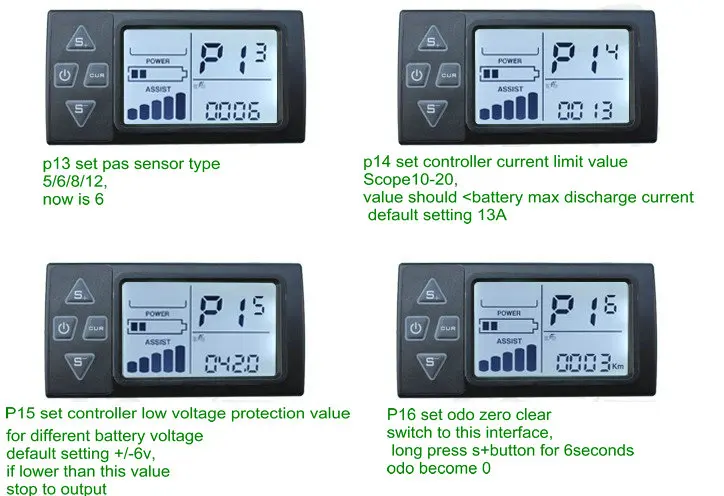

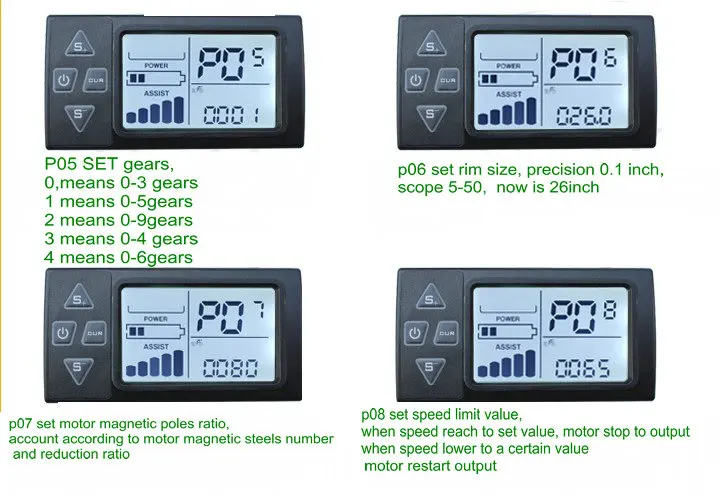

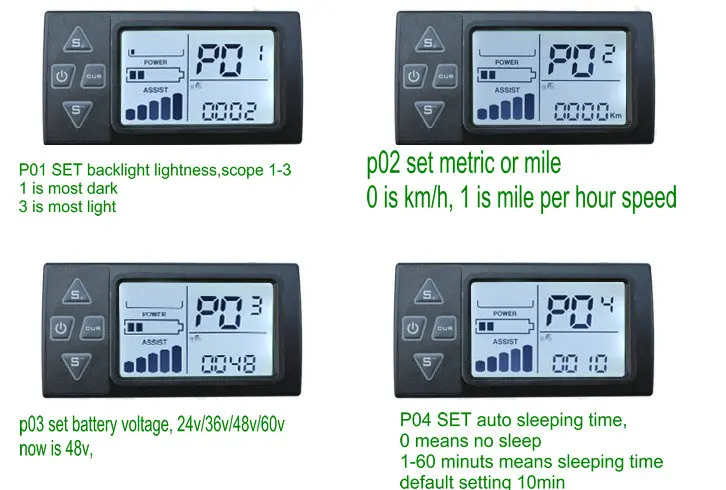

Можно установить много данных вручную, может лучше сочетаться с типом велосипеда и более точным.

Если контроллер, который вы получаете, имеет другой номер провода/serail, пожалуйста, свяжитесь с продавцом, мы можем обновить его через определенное время,

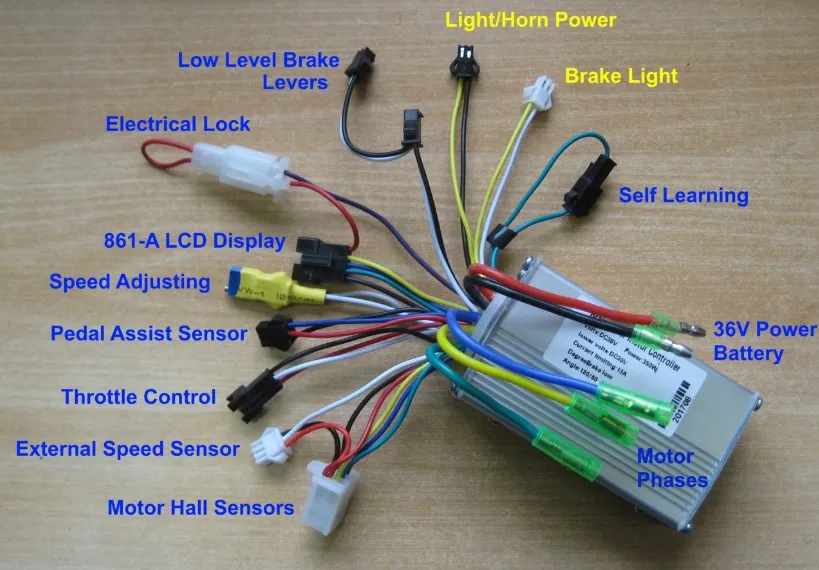

Введение функций контроллера (это настройка по умолчанию)

1. Мощность помощи 1:1

2. тормоз и отключение питания

3. ЖК-дисплей

4. дроссельная заслонка-регулировка скорости руля

5. Разъем horn/light/power

6. для самостоятельного обучения

Во-первых, найдите правильный положительный отрицательный полюс

Подключите аккумулятор с положительным и отрицательным выходом (пожалуйста, не делайте это противно),

2.Используйте функцию самообучения разумно определить фазу двигателя и направление поворота

Подключите питание, провод фазы двигателя, провод холла, электрический переключатель, прокатный руль/провод дроссельной заслонки, обучающий провод, убедитесь, что он прав и включите питание, мотор работает автоматически. Если направление направо, то отрежьте провод обучения через 2-3 секунды, это закончило обучение.

Если двигатель поворачивается в противоположном направлении, затем отключает обучающий провод и подключается немедленно или с помощью руля, мотор автоматически изменяется в правильном направлении. Отрежьте провод обучения после запуска двигателя 2-3 секунды, это законченное обучение.

Используя обучающий провод только в период подключения, когда закончена проводка, отрежьте его, вам не нужно его подключать.

Другие функции дополнительно. Необходимо забронировать заранее, пожалуйста, оставьте сообщение,

1. Электронный тормоз ebs

2. Ограниченная скорость регулируется

3. Стоп

4. Реверс и остановка

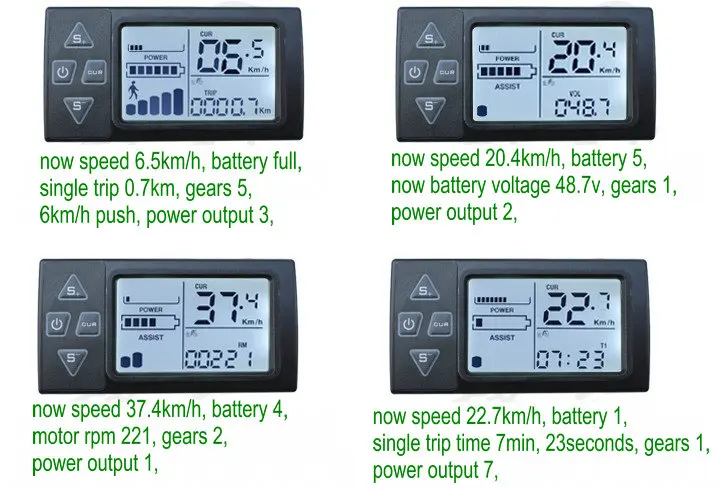

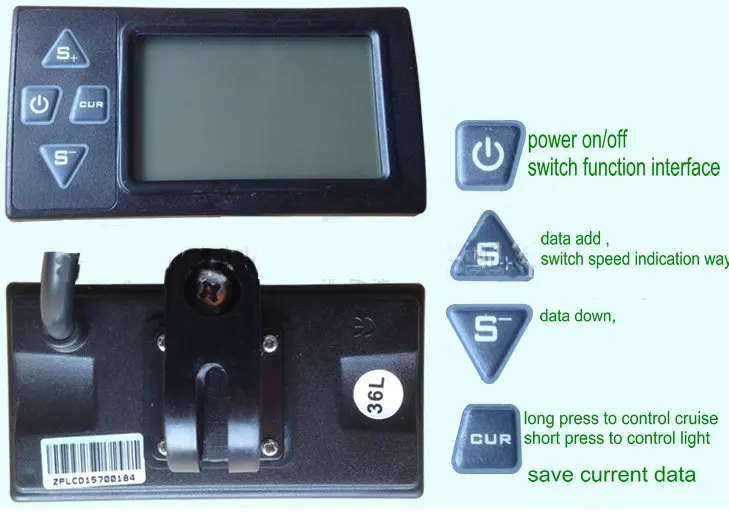

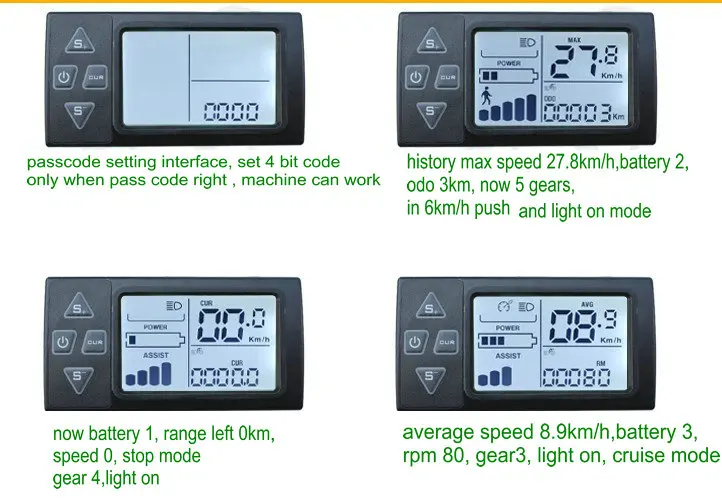

Краткое описание функций отображения

1. Индикация уровня заряда батареи   Этот значок будет указывать уровень заряда батареи, меньше мощности меньше сетки

2, скорость Этот значок обозначает скорость, настройка по умолчанию составляет км/ч, при необходимости можно изменить на милю/час, своевременная скорость-CUR

Накопленный максимальная скорость-Макс, Средняя скорость-AVG

3. ШестерниЭто означает, что шестерни, имеют 0-3gears, 0-5gears два режима

4. Один Бег время, Нажмите кнопку питанияМожет войти в этот интерфейс, означает время работы от отображения вкл. До ВЫКЛ.

5.  Один Бег расстояние ,Нажмите кнопку питания Может войти в этот интерфейс,ОзначаетРасстояние от отображения вкл. До ВЫКЛ.

6. Одометром-Нажмите кнопку питания Может войти в этот интерфейс,

7. Заряда батареи раз --- Это означает время зарядки аккумулятора,Нажмите кнопку питания Может войти в этот интерфейс,

8. Двигателя своевременной выходная мощность-1 сетка составляет 1ah, больше сетки больше мощности

9. Оставаться расстояния-Это должно соответствовать плате защиты аккумулятора

10 Круиз-

Свет

11 Индикация ошибки

Дроссельной заслонки ошибка--Дроссельная заслонка не подключается хорошо, разрыв дроссельной заслонки

Тормоза ошибка -Тормозной рычаг didnot сброс в исходное положение, тормозной переключатель, короткое замыкание, тормозной Свет короткого замыкания

  Мотор ошибка   -    Ломается моторный зал, ломается аппаратное обеспечение контроллера

Ошибка контроллера -

Низкого напряжения батареи

Все товары, доставленные после 24 апреля 2016 года, будут иметь функцию самообучения

Для некоторых дополнительных функций, таких как bellow, пожалуйста, свяжитесь с продавцом заказ ваете. Установка по умолчанию без ограничения скорости,
