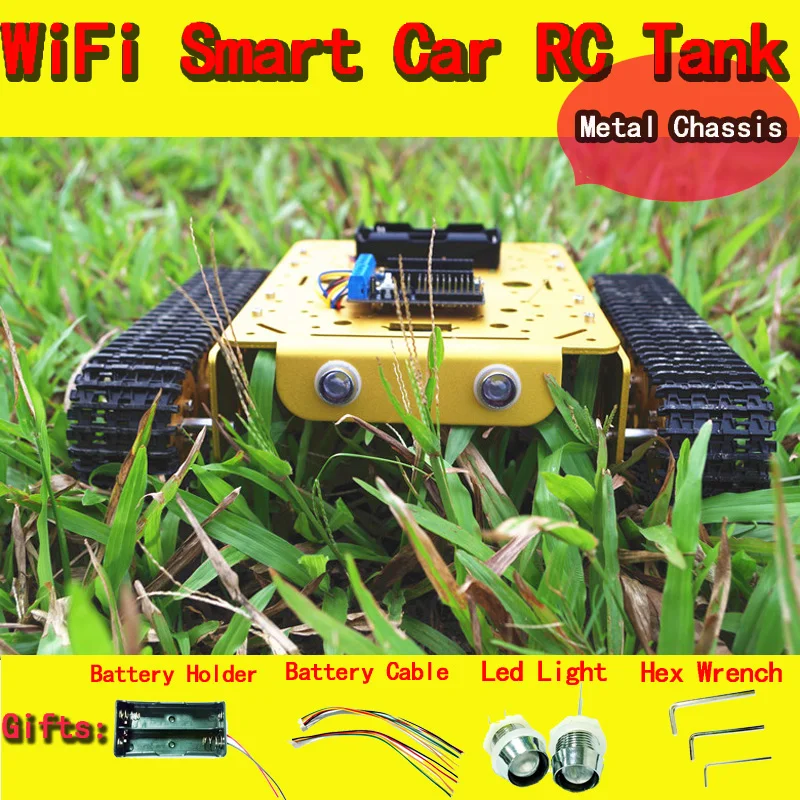

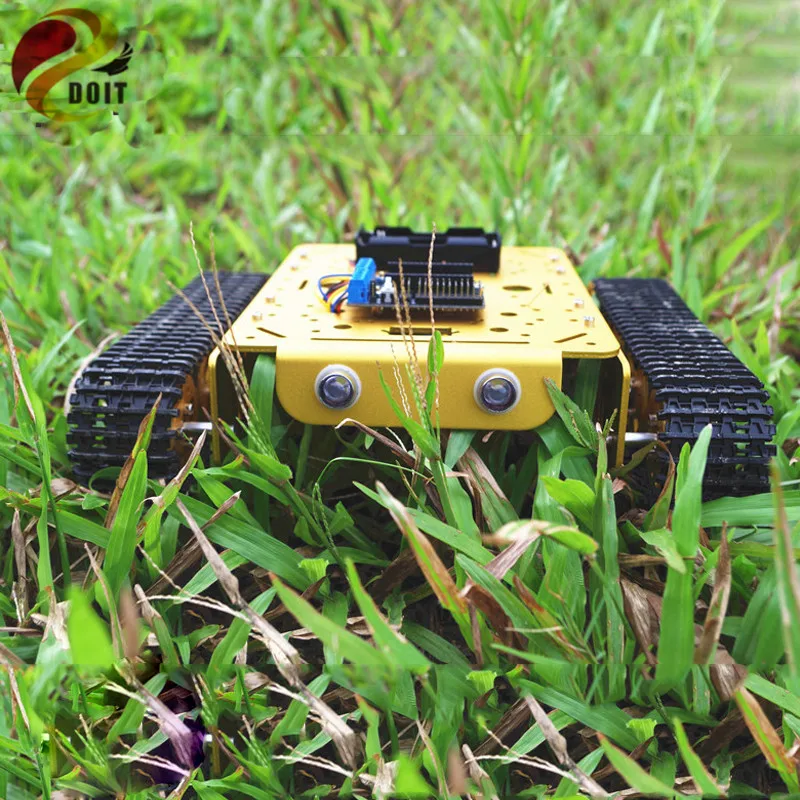

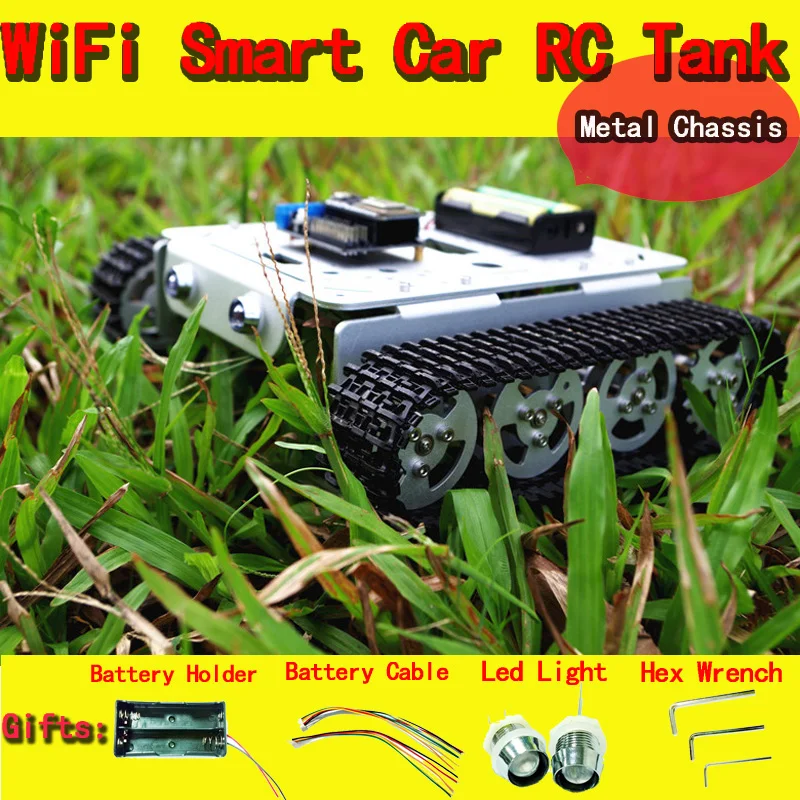

Радиоуправляемый Танк T200 с Wi-Fi рама для гусеничного танка макетной платой NodeMCU +

WiFi RC умный автомобиль на основе ESP-12E

Свяжитесь с нами, чтобы бесплатно получить исходный код приложения Android.

Этот смарт-автомобиль с Wi-Fi RC разработан и разработан на основе ESP-12E ESP8266, который может управляться мобильным телефоном, ПК и wechat (сейчас только в Китае). Все документы можно загрузить на официальный сайт DOIT: www.doit.am, включая схему для автомобиля.

После его получения, может продолжать развиваться на основе Луа IDE.

Технические характеристики

Мощность Вход

1) Мотор Мощность (м): 4,5 ~ 36В, может Мощность отдельно;

2) Управление Мощность (ВИМ): 4,5 ~ 9V(10V MAX), может Мощность отдельно;

3) модуль, имеющий ярлык модуль (Подключите VM и Вим), таким образом, можно использовать в одну сторону мощность публично (4,5 ~ 9V) плата управления питанием со светодиодом и щит для платы двигателя;

• Логический рабочий ток (МКС):≤ 60ма (Vi = L), ≤ 22ма (Vi = H);

• Рабочий ток вождения (Io): Io:≤ 1,2a;

• Максимальная мощность рассеивания: 4 Вт (T = 90 градусов);

• Управление сигнала Вход Напряжение: высокая Напряжение (2,3 V ≤vih≤vin); Нижняя Напряжение (-0,3 V ≤vil≤ 1,5 V);

• Рабочая температура: -25deg-+ 125deg

• Управляемый режим: Двусторонняя Большая мощность с h-мостовым приводом;

• Поддержка беспроводного стандарта 802,11 b/g/n;

• Поддержка режима работы STA/AP/STA + AP 3 типа;

• Встроенный TCP/IP протокол стека; Поддержка многоканального TCP клиентского подключения (макс. 5);

• D0-D8, SD1-SD3: используется как GPIO, PWM, IIC и т. Д., Порт-управляемая способность 15mA;

• AD0: 1-канальный ADC;

• Мощность Вход: 4,5-9V (10VMAX); Поддержка Мощность ed-зарядка от USB; Обеспечивают USB-интерфейс отладки;

• Рабочий ток: Непрерывная Отправка: & asymp;70mA (200mA MAX) Режим ожидания:<200uA;

• Передача данных: 110-460800bps;

• Поддержка интерфейса передачи данных UART/GPIO;

• Поддержка прошивки с помощью удаленного обновления;

• Поддержка использовав интеллектуальную связь Smart Link;

• Рабочая температура: -40-125deg;

• Управляемый режим: двухсторонний большой-Мощный h-мост;

• Вес: около 310 г (не включая аккумулятор).

Что касается этого автомобильного набора WiFi, он может работать во многих режимах, таких как: режим AP и режим STA.

Возможность работы в режиме AP (как точка доступа:

STA режим:

• В режиме STA автомобиль Doit может управляться с помощью приложения для телефона, WeChat и страницы в Интернете. Обратите внимание, что при использовании режима STA сначала следует загрузить управление автомобилем Doit. lua в автомобиль Doit. Для получения более подробной информации о методах загрузки, пожалуйста, посетите документы по разработке NodeMCU (). Перед загрузкой управления автомобилем Doit. lua в панель управления, вы должны дать имя SSID и пароль в автомобильном управлении Doit. lua такой же, как в вашем маршрутизаторе. Кроме того, в Doit Car Control.lua, вы должны переименовать автомобиль как тот, который вам нравится (defaultname is car). Это имя используется в качестве имени устройства, управляемого мобильный телефон, Wechat и веб-страница.
• На следующем рисунке показано, что автомобиль управляется с помощью веб-страницы.

Параметры:

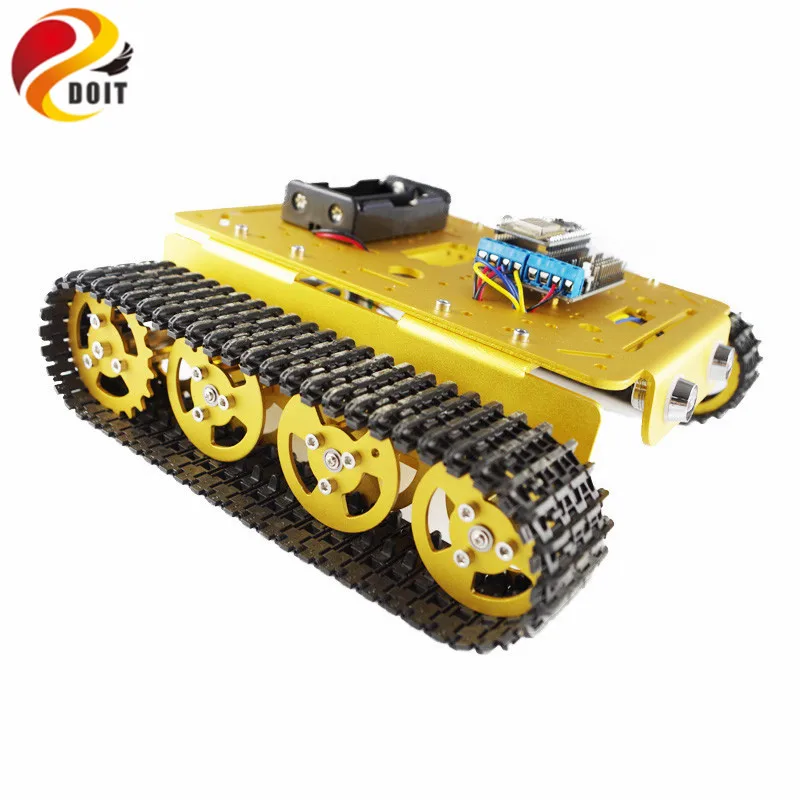

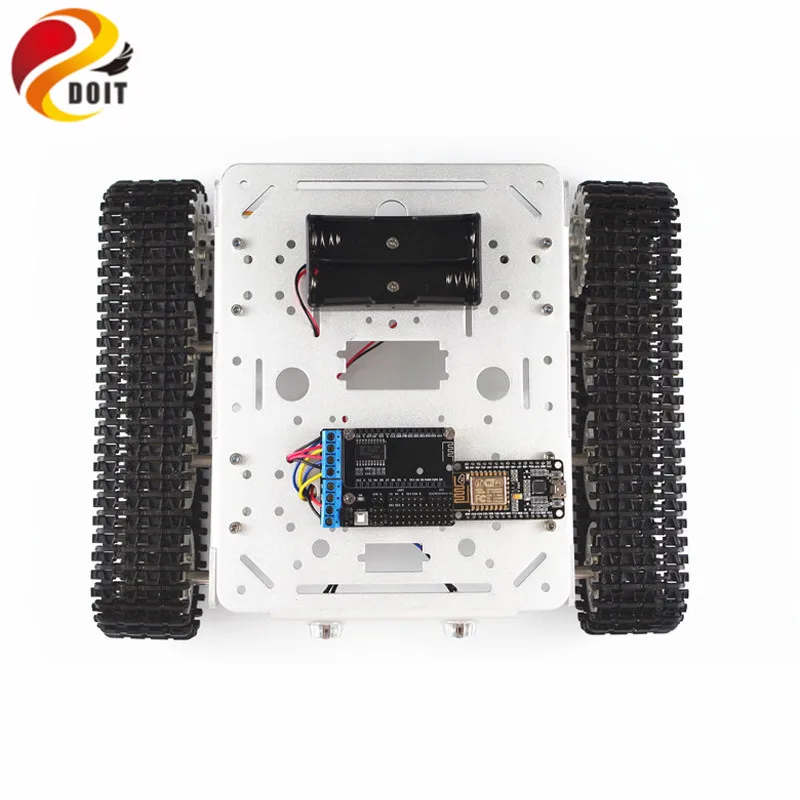

• Название: T200 интеллектуальная гусеничная машина/Шасси танка

• Материал: алюминиевый сплав

• Колеса: металл

• Трек: инженерный пластик

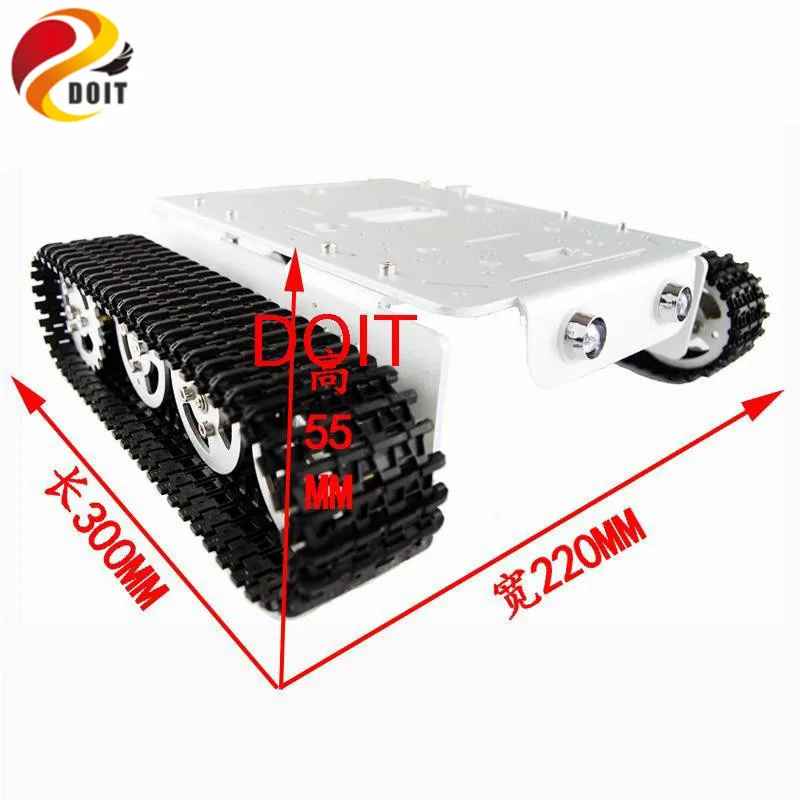

• Размер изделия: около 300*220*55 мм (длина * ширина * высота)

• Вес: 1200 г

• Цвет: золотистый, желтый/серебристый

Посылка включает в себя:

• Ходовая часть: 1 шт.

• Приводные колеса: 2 шт.

• Колеса подшипника: 6 шт.

• Трек: 2 шт. (можно изменить длину)

• Двигатель постоянного тока: 2 шт.

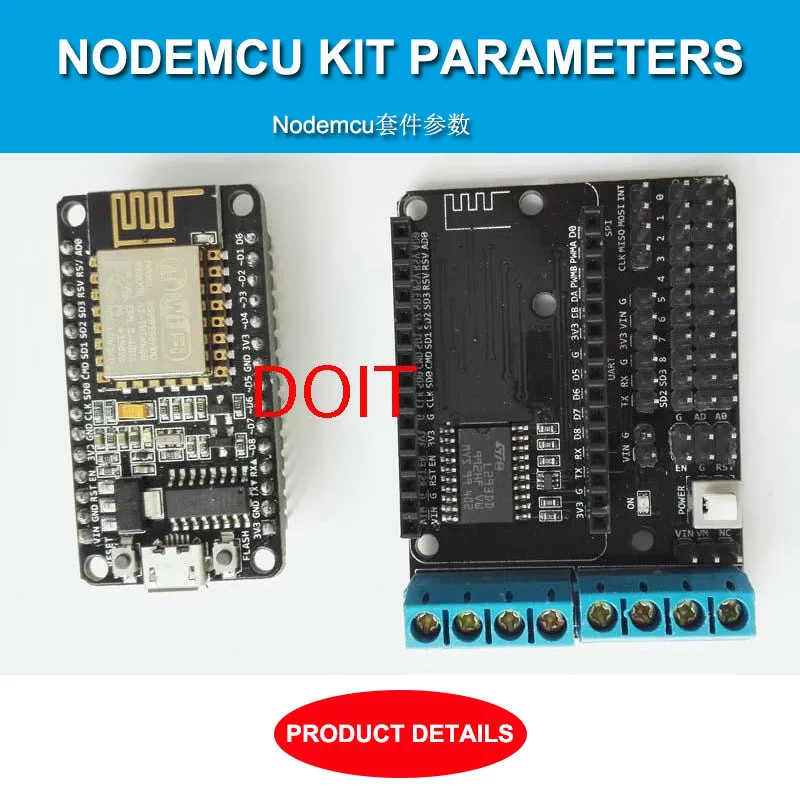

• Комплект разработки NodeMCU: 1 комплект

Бесплатная отправка:

• Светодиодный светильник: полный комплект одежды из 2 предметов

• 18650 Батарейный блок: 1 шт.

• Шурупы: несколько

• Винтовые инструменты: 3 шт.
