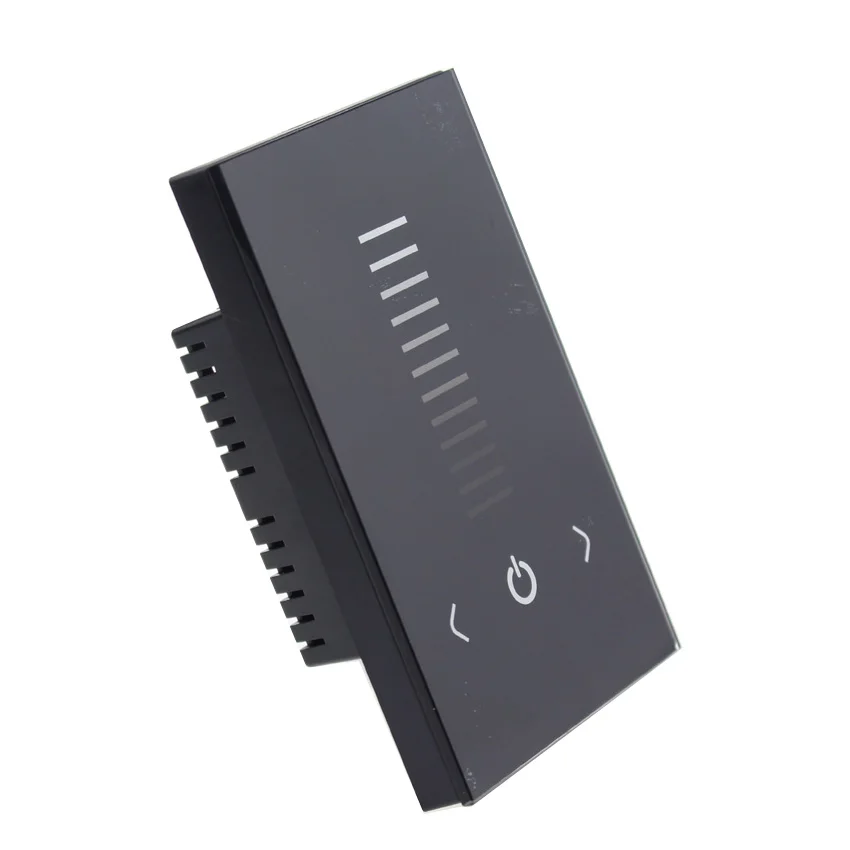

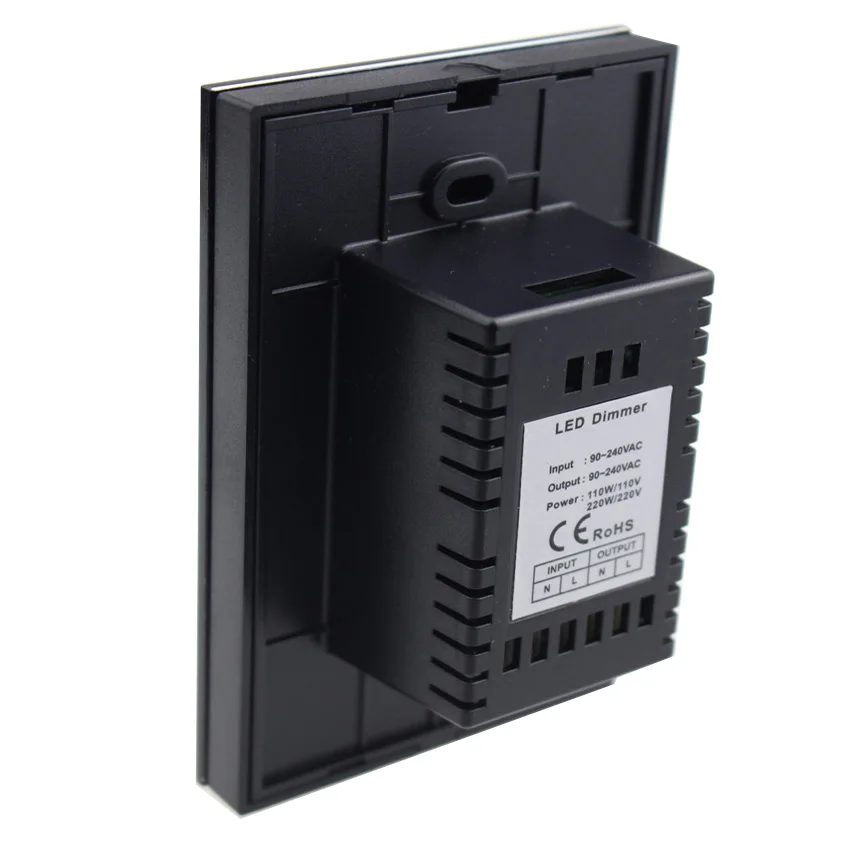

Стандартный светодиодный сенсорный диммер со шлейфом для США 220 В ТРИАК

Руководство по эксплуатации:

Обобщение

Американский стандарт triac dimmer принимает усовершенствованный блок микроуправления, с Европейским стандартным корпусом, использует высоковольтный МОС транзистор в качестве схемы управления для достижения затемнения задней кромки. Он наследует преимущества низковольтных контроллеров, принимает дизайн стеклянной панели, красивый и модный внешний вид. Он принимает Высокоточный чип емкостного сенсорного управления, повышает чувствительность к касанию, уменьшает триггер, вызванный ошибкой. Он используется для управления различными лампами, которые соединяются с блоком питания triac, а также может быть подключен к высоковольтной светодиодной нагрузке; он имеет много преимуществ, таких как удобство подключения, простой в использовании и другие. Он обеспечивает более комфортное, безопасное, удобное интеллектуальное управление освещением, чем традиционное управление освещением, оптимизирует опыт людей на управлении освещением, что дает пользователю новую, комфортную среду освещения.

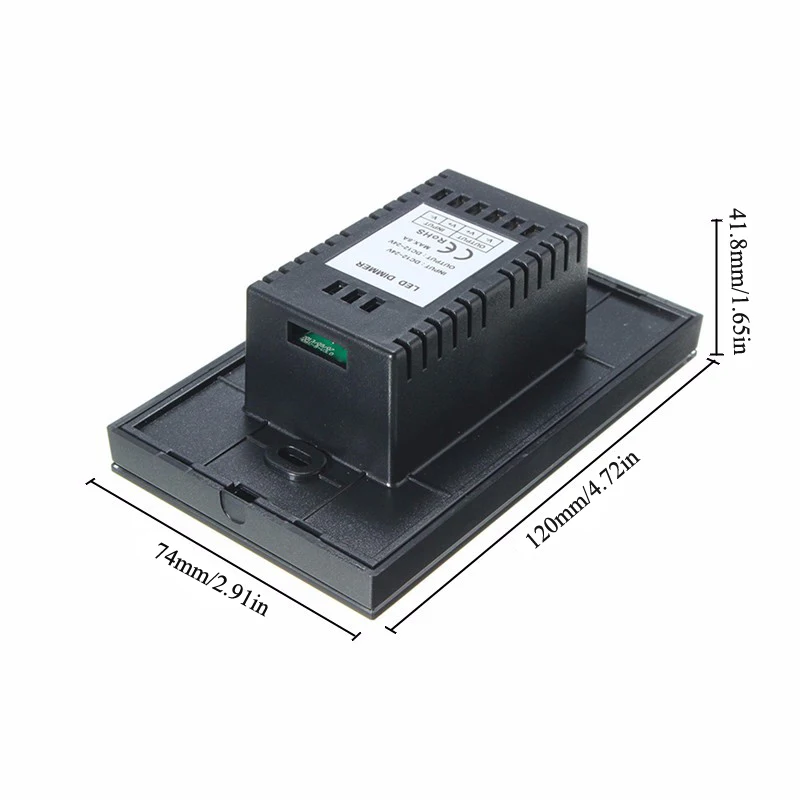

Внешний размер

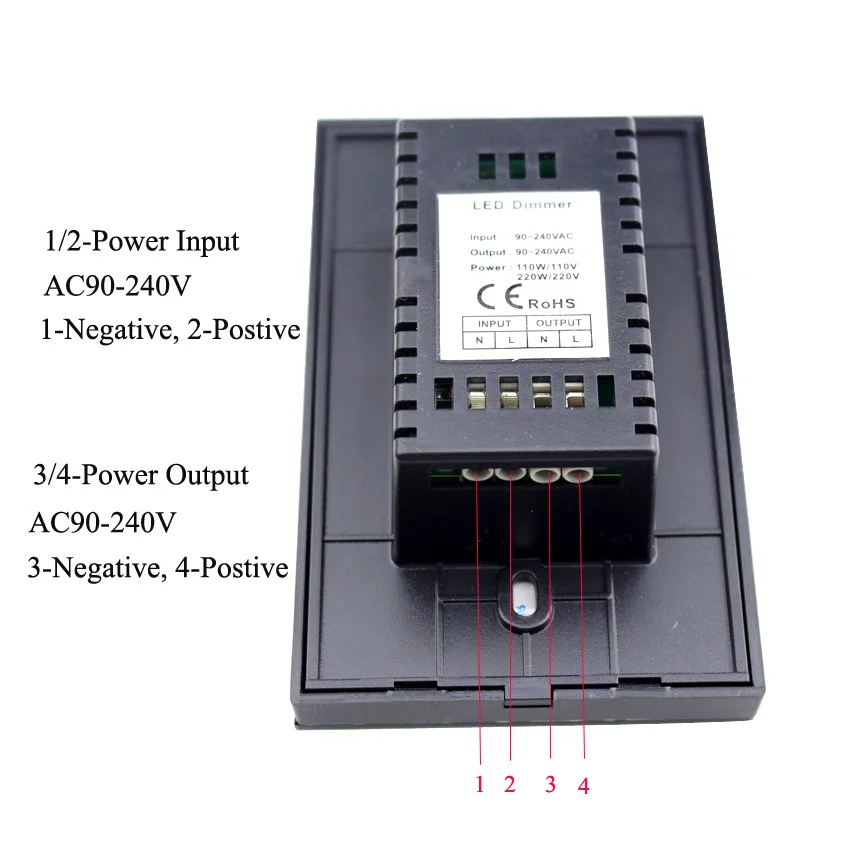

Интерфейс Технические характеристики

Вход: входной интерфейс питания, диапазон входного напряжения 90-240 В переменного тока, 50-60 Гц;

Выход: выходной интерфейс сигнала затемнения triac, Диапазон выходного напряжения 90-240 В переменного тока, 50-60 Гц, максимальный выходной ток 1 А.

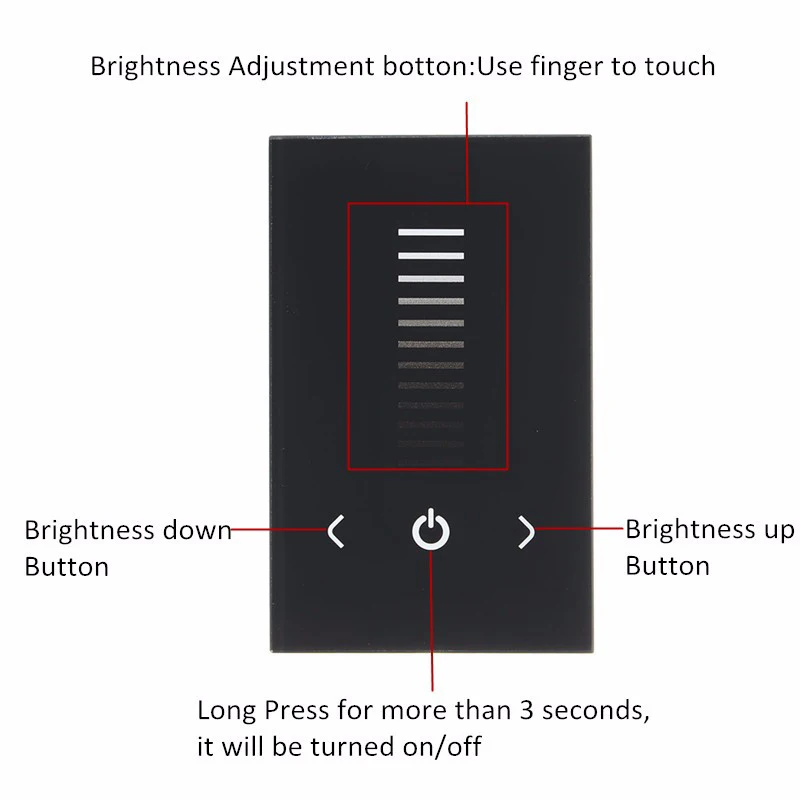

Инструкция по применению

: Он может регулировать яркость 0-255 в зависимости от цвета на слайдере при прикосновении Пальцем;

: Вы можете включить/выключить контроллер в любом состоянии; Когда диммер включен, нажмите кнопку в течение 3 секунд, вы можете включить/выключить выход зуммера;

: Яркость уменьшает ключ, каждый короткий пресс, яркость уменьшает 1, с длинным нажатием, это может уменьшить яркость быстро до самого Темного;

: Клавиша увеличения яркости, каждое короткое нажатие, увеличение яркости 1, длительное нажатие, может быстро увеличить яркость до самого яркого;

Типичное применение

Способ установки

1. Проводки

Подключите проводку в соответствии с типичным приложением. См. Типичное применение;

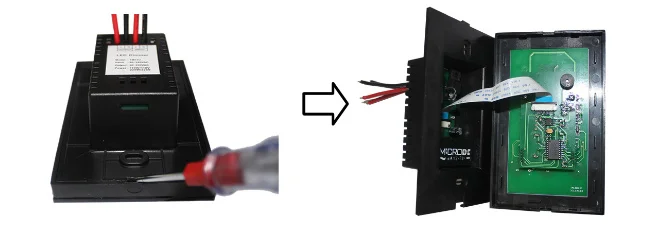

2. Открытая сенсорная панель

Аккуратно закрепите зазоры в сенсорной панели отверткой, а затем вы сможете медленно снять панель;

3. Установите основание переключателя

Как показано на рисунке, установите контроллер на кассету в стене После подключения провода, а затем закрепите винт, закрепите его на стене, наконец, вы можете установить переключатель пьедестал на стене;

4. Закройте сенсорную панель

Посмотрите на направление сенсорной панели, а затем закройте сенсорную панель.
