Суммирование

Стандарт США 0 ~ 10 в Сенсорная панель диммер, который принимает усовершенствованный чип управления компьютером и стандартный внешний вид США, добавили канал реле питания выход. В качестве источника питания 0 ~ 10 В он имеет более мощный диммер. Он наследует преимущества низковольтных контроллеров, принимает дизайн стеклянной панели, красиво и модно по внешнему виду, с высокой точностью емкостного сенсорного чипа управления, увеличивает чувствительность к касанию, уменьшает срабатывание, вызванное ошибкой. Он может использоваться для управления различными видами светодиодных лент, мощность которых составляет 0 ~ 10 в и обеспечивает более комфортное и удобное, безопасное, умное управление освещением, чем традиционное управление освещением, оптимизированный опыт управления освещением людей, таким образом, дает пользователю новую комфортную среду освещения.

Технические параметры

● Рабочая температура:-20-60 ℃

● Напряжение питания: AC90 ~ 240 В/50 Гц ~ 60 Гц

● Выход: 1 канал

● Выходной сигнал: 0 ~ 10 в

● Внешние размеры: L74 & Chi; W120 & Chi; H42 мм/L2.91 x W4.72 x H1.65 дюймов

● Размер упаковки: L145 & Chi; W99 & Chi; H53 мм/L5.71 x W3.9 x H2.09 дюймов

● Статическое энергопотребление: <3 Вт

● 0 ~ 10 в выходной ток сигнала: <15 мА

● Максимальная выходная мощность реле: <200 Вт

Название: американский стандарт 0-10 В Сенсорная панель диммер

Внешние размеры

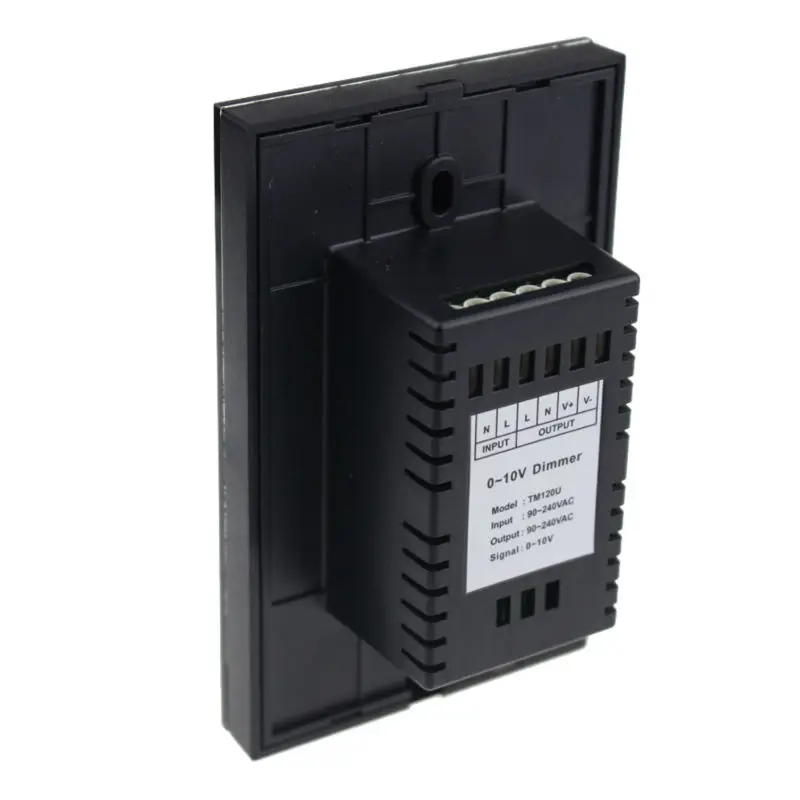

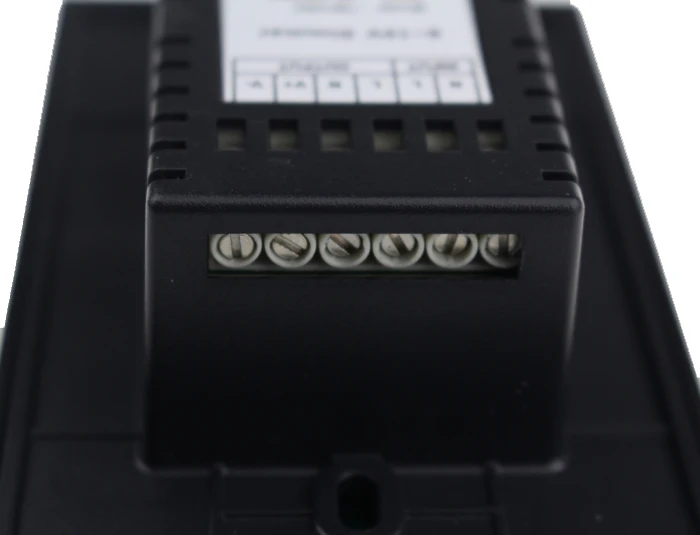

Характеристики интерфейса

Вход:

L: входная мощность переменного тока, диапазон напряжения: 90 ~ 240 В переменного тока, 50 ~ 60 Гц;

N: входная мощность переменного тока null line, диапазон напряжения: 90 ~ 240 В переменного тока, 50 ~ 60 Гц;

 Выход

L: Выходная линия реле, диапазон напряжения: 90 ~ 240 В переменного тока, 50 ~ 60 Гц;

N: релейная Выходная null линия, диапазон напряжения: 90 ~ 240 В переменного тока, 50 ~ 60 Гц;

V +: 0 ~ 10 V Выходной сигнал анода

V-: 0 ~ 10 V Выходной катод сигнала

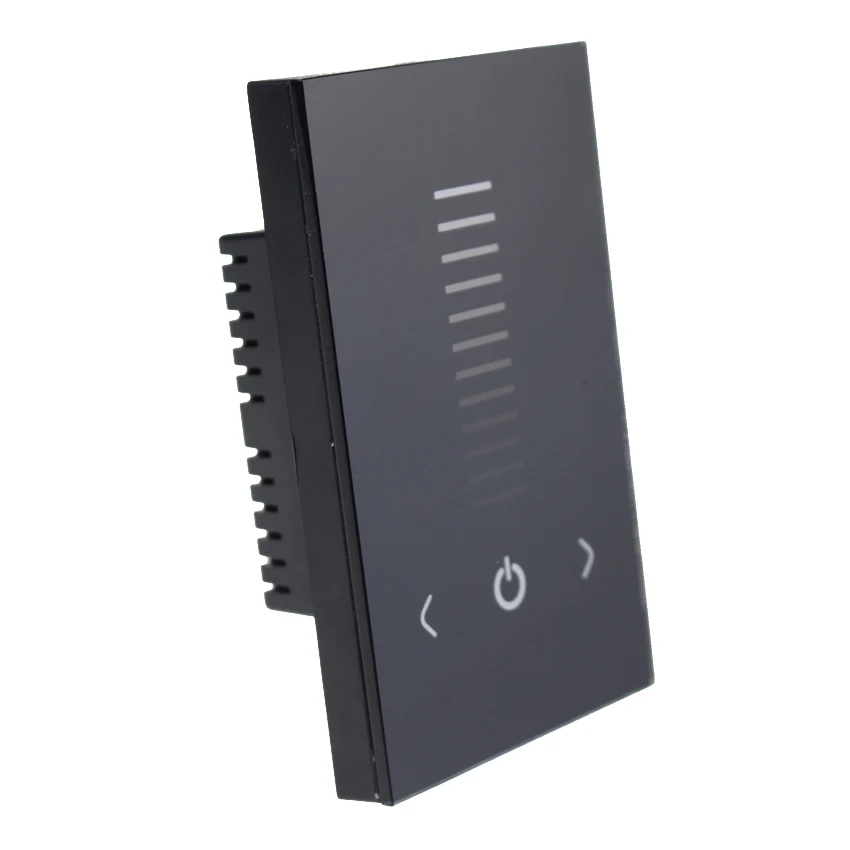

Инструкция:

: В соответствии с цветом и яркостью слайдера для регулировки яркости 1-255 быстро при прикосновении пальцем

: Выход управления может быть открыт и закрыт в любом состоянии; Когда контроллер включен, нажмите кнопку в течение 3 секунд, выход зуммера будет включен/выключен. Любые другие операции не ответят на звонок, если он выключен.

: Яркость уменьшает ключ, каждое короткое нажатие, чтобы уменьшить один уровень и длительное нажатие, чтобы уменьшить яркость до минимального; каждый нажатие вы услышите звуковой сигнал до минимального.

: Клавиша увеличения яркости, каждое короткое нажатие для увеличения одного уровня и длительное нажатие для быстрого увеличения яркости до самого яркого; каждое нажатие вы услышите звуковой сигнал до самого яркого.

Метод установки

1. Проводка

Подключите проводку в соответствии с типичным приложением. См. Типичное применение;

2. Открытая сенсорная панель

Аккуратно закрепите зазоры в сенсорной панели с помощью отвертки, и затем вы можете медленно удалить панель, как показано ниже;

3. Установите основание переключателя

Как показано на рисунке, установите контроллер на кассету в стене После подключения провода, а затем закрепите винт, закрепите его на стене, наконец, вы можете установить переключатель пьедестал на стене;

4. Крышка сенсорной панели

Закройте сенсорную панель и наблюдайте за направлением панели.

Типичное применение
