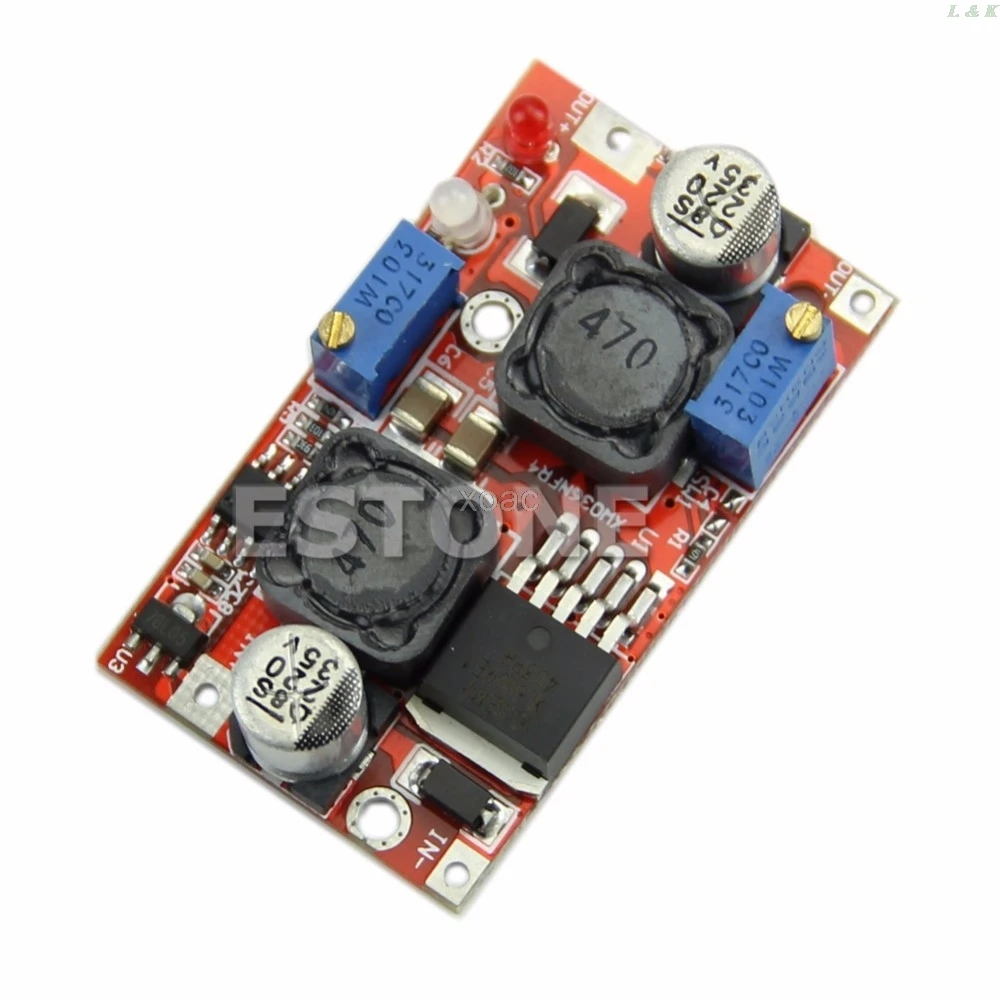

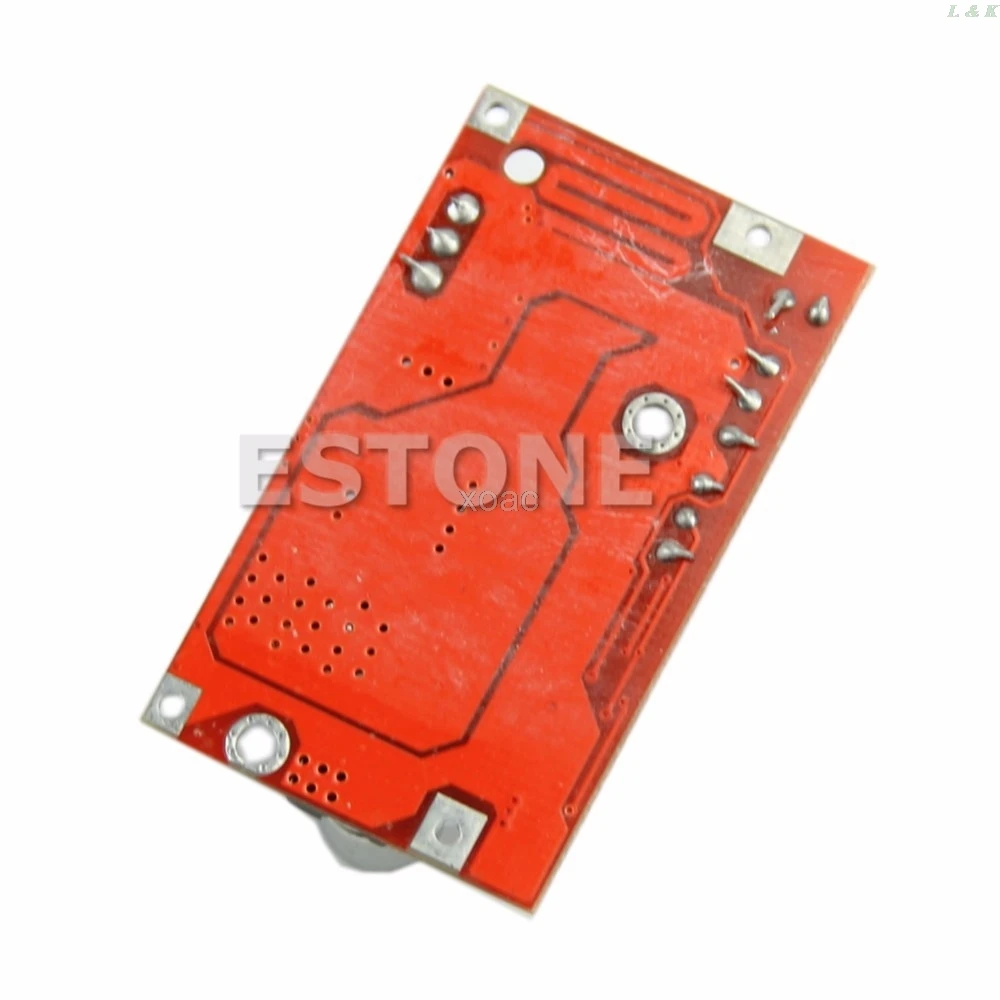

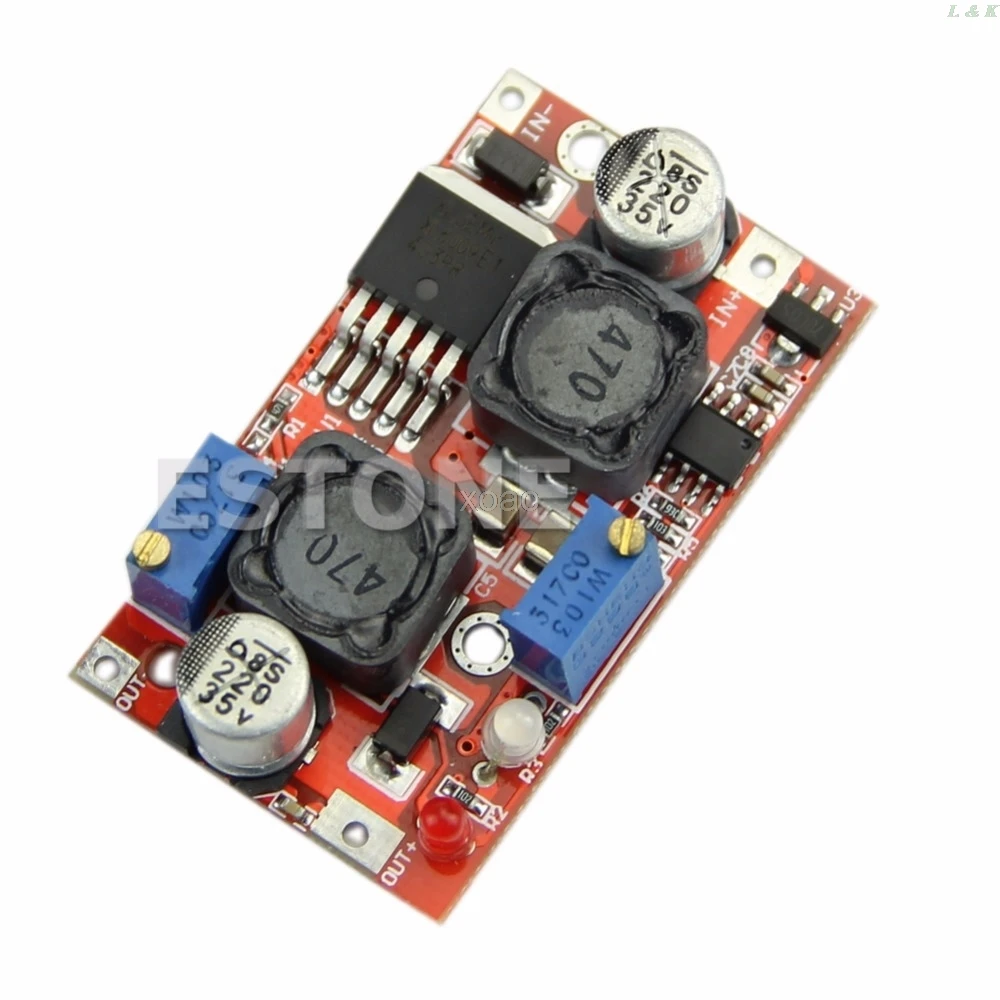

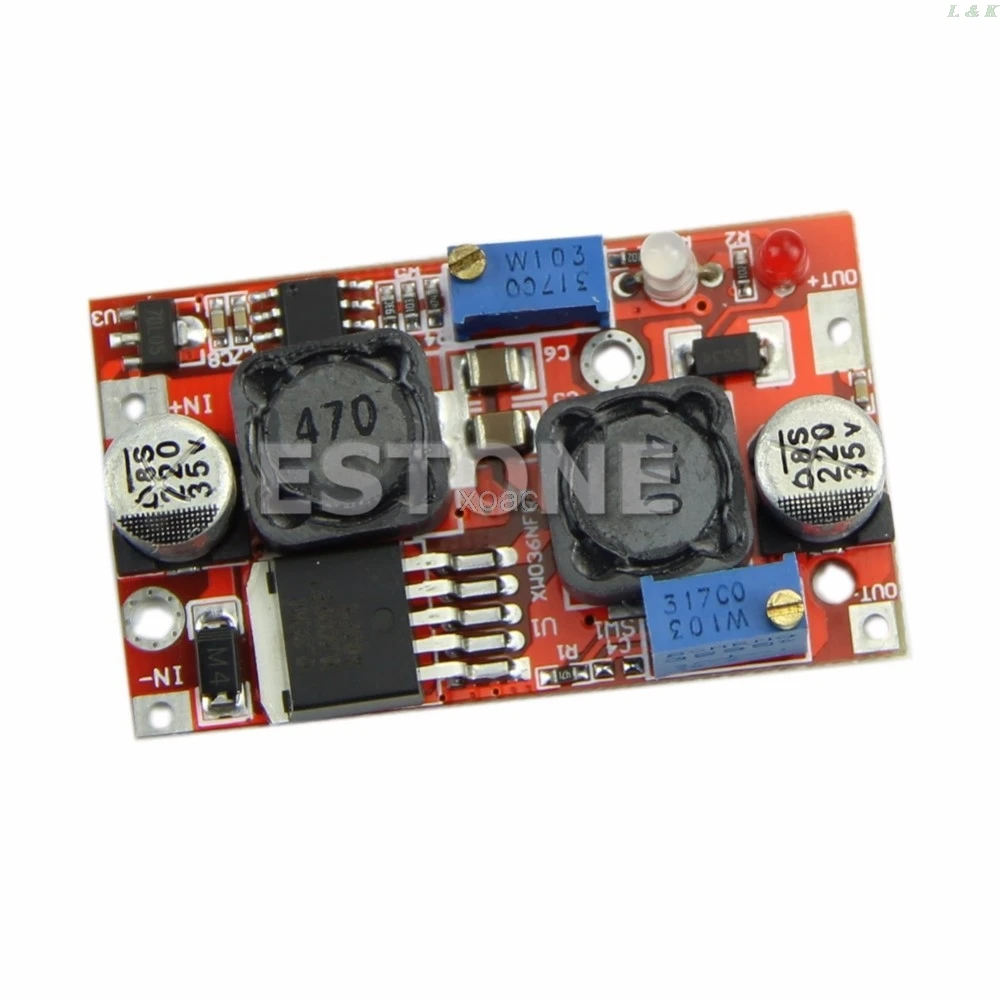

Автоматический повышающий понижающий преобразователь LM2577 4-35 В до 1 25-25 в CC CV

Автоматический повышающий понижающий преобразователь LM2577 4-35 В до 1 25-25 в CC CV

• Свойства модуля: неизолированный повышающий постоянный ток, модуль постоянного напряжения (CC CV) зарядный модуль
• Входное напряжение: 4-35 В (Внимание: Если требуется Выход постоянного тока, входное напряжение не менее 7 в или выше)
• Выход напряжение: 1,25-алюминиевая крышка, 25В (плавная регулировка)
• Выходная мощность: от 12 В до 5 В 2 А, диапазон постоянного тока: 0,2-2 А (регулируется)
• Ток лампы поворота: фиксируется как 1/10 от регулируемого значения постоянного тока
• Выходная мощность: Естественное охлаждение 10 Вт, установка радиатора может достигать 15 Вт
• Рабочая температура: от-40 до + 85 градусов по Цельсию (если температура слишком высокая, пожалуйста, увеличьте тепловыделение)
• Повышение температуры при полной нагрузке: 45 градусов по Цельсию

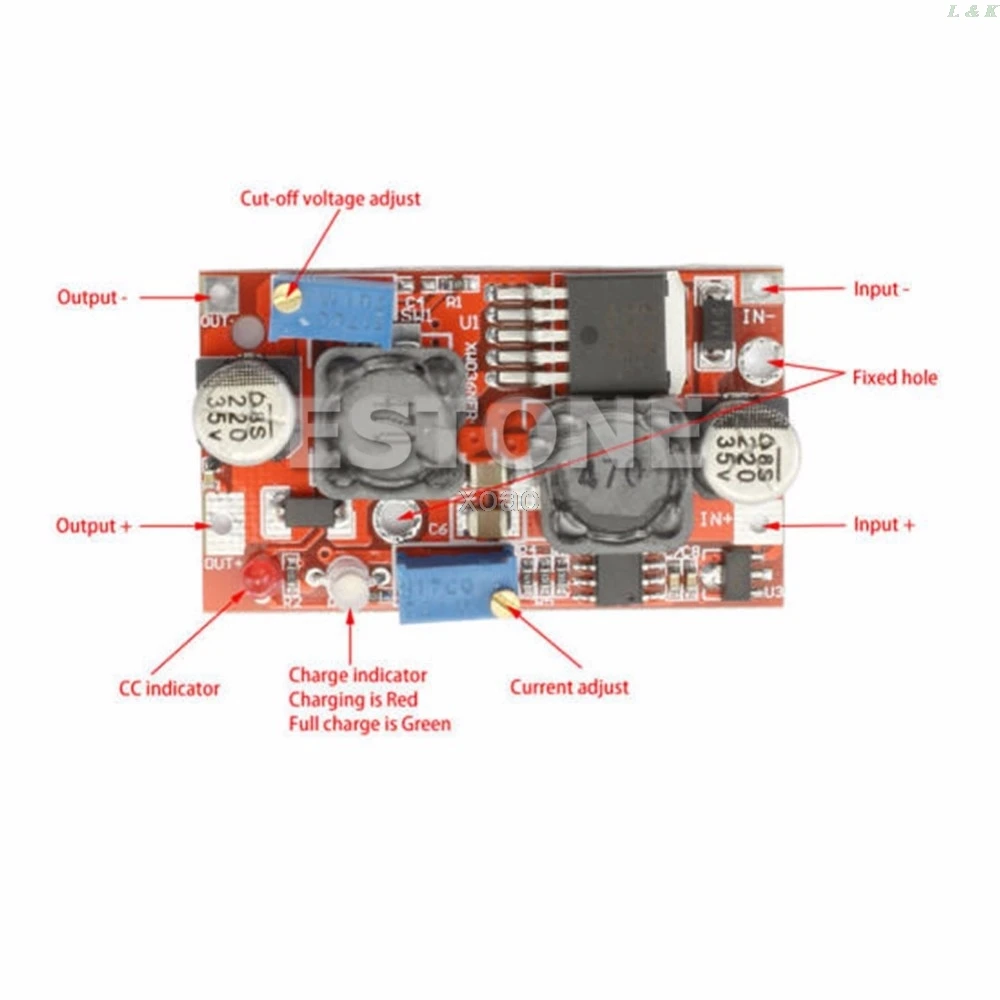

• Индикатор: индикатор постоянного тока-красный, при зарядке индикатор-красный, индикатор с полной зарядкой-зеленый.
• Защита от короткого замыкания на выходе: Да, постоянный ток (значение постоянного тока устанавливается в настоящее время)
• Размер: 48 (Д) * 28 (Ш) * 13 (В) мм
• Способ регулировки: во-первых, подключение с мощностью (между 4-35 в) и контроль выходного напряжения с помощью мультиметра, затем переключение потенциометра (по часовой стрелке для увеличения напряжения и против часовой стрелки для снижения напряжения)

  Применение:
• Мощный светодиодный привод постоянного тока
• Литиевая батарея (включая ferroelectric) , 4 в, 6 в, 12 В, 14 В, 24 В зарядная батарея, никель-водородная клетка (группа), никель-кадмиевая клетка (группа) Зарядка.
• Панель солнечных батарей, схема стабилизации напряжения ветрогенератора, стабилизирующая мощность автомобильного напряжения и некоторые автомобильные понижения и т. Д., схема стабилизации напряжения.
  Направление зарядки аккумулятора:
• Убедитесь, что плавающее напряжение, зарядный аккумулятор и входное напряжение батареи вам нужно
• Регулировка постоянного потенциометра и включение выходного напряжения около 3 В.
• Контролируйте выходной ток короткого замыкания мультиметром и выводите ток до ожидаемого значения зарядного тока, регулируя потенциометр постоянного тока.
• По умолчанию зарядки лампа сигнала поворота ток составляет 0,1 ток (значение постоянного тока), пожалуйста, регулировка указатель поворота текущий потенциометр в том случае, если вам нужно. (как правило, не нужно отрегулировать)
• Выходное напряжение до плавающего напряжения путем регулировки постоянного напряжения.
  Подключение к аккумулятору и попробуйте зарядить.
  (Шаг 1.2.3.4.5-это входное соединение модуля с питанием, в то время как выход не отключается от батареи.)
  Светодиодный привод постоянного тока:
• Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный индикатор необходимо управлять;
• Регулировка потенциометра постоянного напряжения и включение выходного напряжения около 3 В.
• Контролируйте выходной ток короткого замыкания мультиметром и выводите ток на ожидаемый светодиодный рабочий ток, регулируя потенциометр постоянного тока.
• Выходное напряжение на светодиодный Макс рабочее напряжение путем регулировки потенциометра постоянного напряжения.
• Подключается светодиодный модуль и работает.
  (Шаг 1.2.3.4. Является входным соединением с мощностью, в то время как выход не отключается от нагрузки с светодиодный лампой.

Посылка включает в себя:

• 1 x DC-DC повышающий понижающий преобразователь CC CV
