TF карта MP3 декодирующий модуль 3 7-5 в источник питания с 2 Вт смешанной моно-памятью

---

Tf-карта MP3 декодер плата, без tf-карты, поддержка воспроизведения MP3 музыкальных файлов, текущий тест 16G поддержка tf-карты, а затем не тестировали большой

3.7 литиевых батарей или USB 5 в источник питания,

Верхний правый угол платы 3 группы белой коробки для трех групп сенсорных кнопок, середина группы для кнопки паузы воспроизведения, вверх и вниз два коротких нажатия для верхней и нижней клавиш, вверх и вниз две группы для регулировки громкости +.

С моно усилителем 2 Вт, усилитель мощности 5 В, когда максимальная мощность 3 Вт (рекомендуется с картами 4 европейских 3 Вт для небольших динамиков, хорошее качество звука, звук отличный, если вы чувствуете, что громкости недостаточно, пожалуйста, непосредственно для 4 о 5 Вт динамиков, Звук большой, чтобы напугать вас, абсолютно удивлен, для хей. 4 о 5 динамиков, обратите внимание на чип усилителя мощности, лучший плюс радиатор)

Есть лихорадка, чип усилителя или силовой усилитель труба лихорадка является нормальным, до тех пор, пока усилитель не будет выпущен к большому объему, выход короткого замыкания динамика (сопротивление 0 Европа) не горит чип усилителя, вы можете быть уверены, что используете.

Клиенты должны вернуться к плате, чтобы сделать усилитель мощности до класса, не нужно этот усилитель платы, вернуться к их собственному усилителю, вы можете изменить следующее, плата чипа усилителя (8 футов чипа) удалена, А затем от главного 4 фута и 6 футов (две футы-выходная мощность левого и правого канала главного чипа), серия конденсатора 104 (или 224) на вход усилителя мощности (Конденсатор из изоляции предотвращает такой же источник питания, когда бывший главный чип или усилитель пост-мощности), оставляя линию от отрицательного полюса до входного сигнала усилителя общей

Клиенты должны вернуться к плате, модифицированной наушниками для прослушивания музыки, плата чипа усилителя (8 футов чипа) удалена, И затем от мастера первых 4 футов и 6 футов (две футы около главного канала), Серия конденсатора 104 (или 224) на левый и правый каналы гарнитуры, оставляя линию от отрицательного полюса до открытого конца гарнитуры

Включение автоматически

Циклическая игра с функцией памяти, в следующий раз после включения из последней игры из новой игры

Воспроизведение с светодиодный-индикатором

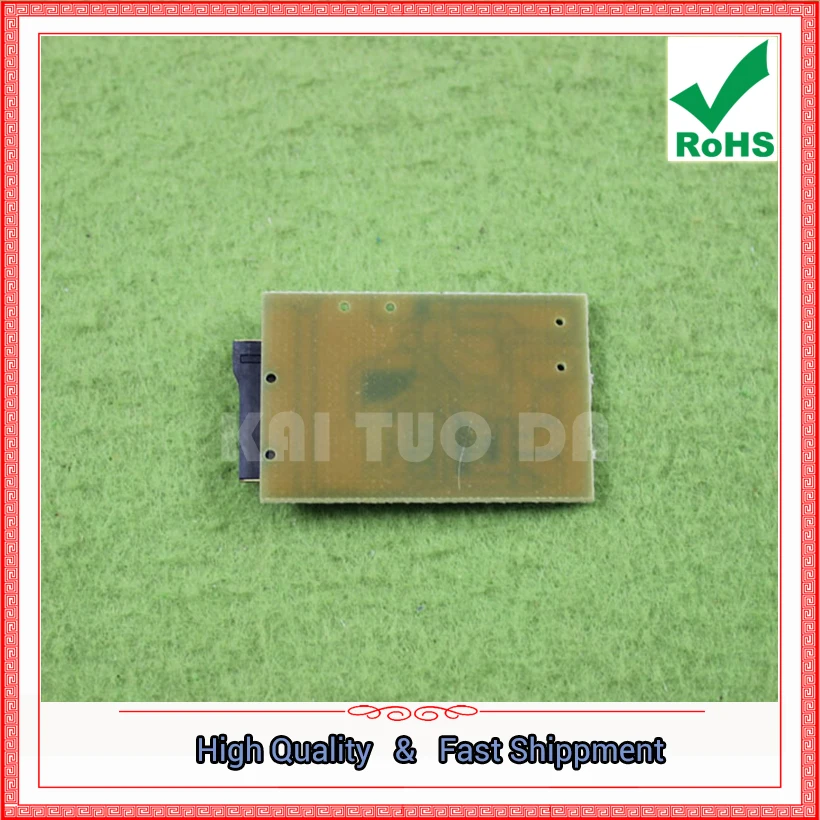

Размер платы PCB 34,23 мм (слева и справа) * 22,33 мм (расстояние вверх и вниз) * 1 мм (толщина)

Внешний вид максимальный размер 37,09 мм (около максимального расстояния) * 22,33 мм (вверх и вниз максимальное расстояние) * 2,97 мм (максимальная толщина)

В 3.7V60 0 мА литиевая батарея (043545), полностью заряжен, максимальный объем может использоваться до 3,5 часов, это экономия

Введение мастер-чипа 1 обзор GPD2846A-это чип, предназначенный для mp3-плееров с fm-радио и линейными функциями. 2. Основные особенности Поддержка формата воспроизведения MP3. Можно воспроизводить T-карту/sd-карту, U диск, FM и внешнее аудио (LineIn), подключить первую трансляцию, но также с помощью клавиши Mode для переключения. Автоматически определяет, вставлена ли гарнитура, и, таким образом, через порт IO (отключение звука) непосредственно переключает внешний усилитель, без внешнего транзистора. Поддержка размера громкости, количества песен,... Хранится в T-карте/sd-карте, u-диске, пользователь может сохранить EEPROM Может автоматически определить, находится ли внешняя EEPROM и решение в EEPROM или T-card/sd-карте, U disk, сохранить настройки. С портом AD-key для достижения множества комбинаций клавиш. Есть два набора клавиатуры AD-key на выбор. Поддерживает 3 fm-радио чипа: RDA5807, BK1080 и RTC6207E. Не поддерживает инфракрасный пульт дистанционного управления. Режим устройства USB не поддерживается. Поддерживает режим аудио USB. Тип посылка: посылка SOP16. 3. Применение продукта Fm-радио с MP3-плеером, без экрана мини-динамика. 4. Определение штифта Описание контактного # контактного имени 1 V33REG DVDD33 цифровой Питание 3,3 V. 2 V50REG VMCU летучая мышь для литиевая батарея Вход переменного тока, 3,3 V ~ 5V. 3 VSSREG DVSS цифровой сигнал заземления. 4 DACOL DACL левый канал аудио сигнала выхода. 5 VCOM Vref аудио сигнал центральная точка, Пожалуйста, подключите 1 мкФ конденсатор регулятор напряжения. 6 DACOR DACR выход правого канала аудио сигнала. 7 LINEIN_R LineInR + L LineIn левый + правый вход. 8 Кнопка AD-key IOA4. 9 IOA3 FMCLK, если IOA3 имеет вытягивающий резистор на землю, IOA3 Выводит сигнал на часы снаружи Подвешивание fm-радио IC. Если IOA3 плавает, FM радио IC должно Быть подключенным к их собственному кристаллу 32768 Гц. 10 IOA2 Mute: бесшумный внешний усилитель. 11 ДМ USB дм DP Для DP 13 IOA0 IO-key/светодиодный (1) внешний светодиодный: выход «1» от имени светильник светодиодный. (2) также при IO-key1. (3) также, когда опции функции, используются для определения ключевого режима. 14 IOB1 SD_CLK SD_DET SD_CLK: выход часов для T-карты/sd-карты. SD_DET: Определите, вставлена ли sd-карта, прочтите «0» для вставки. Пожалуйста, подключите 3,3 K резистор к земле. 15 IOB0 SD_CMD I2C_CLK SD_CMD: T карта/sd-карта команда и ответ. I2C_CLK: I2C часы; Внешний EEPROM и FM. 16 IOB2 SD_DAT I2C_DAT SD_DAT: ввод/вывод данных для T-карты/sd-карты. I2C_DAT: данные I2C; Внешний EEPROM и FM. GPD2846 5. Функция управления ключом AD-key (5-1) AD-key в общей сложности S1 ~ S8 всего восемь клавиш, которые S1 ~ S4 эти четыре кнопки в режиме воспроизведения MP3 (т. Е. Воспроизведение U disk и Воспроизведение sd-карты/T карты) поведение, "IOA0/светодиодный штырь, есть ли подключи-Вытяните резистор", чтобы решить. Пожалуйста, потяните V33REG через резистор 22K. Мы ставим IOA0/светодиодный без подвешивания Roption cal светодиодный «key mode one», есть подвесной Roption cal светодиодный «key mode two». (5-2) определение имени ключа: [Prev]: предыдущий, воспроизведение предыдущего MP3. [Next]: Next, play next MP3. [P / P]: воспроизведение/пауза, переключение между воспроизведением и паузой. [V +]: объем +, увеличение объема. [V + +]: Громкость + +, длительное нажатие будет продолжать увеличивать громкость до тех пор, пока кнопка отпускания. [V-]: объем-, уменьшение объема. [V --]: громкость-, длительное нажатие будет продолжать уменьшать громкость до тех пор, пока кнопка отпускания. [RW]: перемотка, mp3 перемотка. [FF]: Быстрый вперед, MP3 Быстрый вперед. [Режим]: переключатель режима "заказ-это sd-карта/T-карта U disk FM Line In; cycle switch. Если Клавиша режима для переключения в соответствующий режим, должен существовать соответствующий режим воспроизведения мультимедиа, в противном случае он автоматически перейдет к следующей модели Формула. Например, если клавиша «Mode» переключается на линию в режиме, необходимо вставить линию в линию. Если он будет найден, Когда не вставляется, он автоматически переходит в следующий режим. [Повтор]: Переключение между двумя режимами цикла, все (одиночный цикл) одиночные. [EQ]: звуковой полевой эффект "нормальный (классический) Классический (классический) бас (бас) Live (live) Rock (shake
