1Использование передовой технологии обработки цифрового аудио сигнала (DSP) и FM фазовая блокированная циклическая модуляция (PLL) делает качество звука более реалистичным, более стабильным и имеет более длительную рабочую частоту без смещения.

2ЖК-дисплей более интуитивно понятный и точный, с очень низким энергопотреблением и минимальными помехами.

3:30 цифровая регулировка громкости, кнопка работы может быть легко завершена.

4: выключение питания, автоматическая память, питание до передачи данных.

5Динамик/выход наушников автоматическое переключение

6Кварцевый кристалл Стабилизация частоты, изменение температуры, прием частоты больше не дрейфовать.

7Профессиональное аудио DSP для обработки звукового сигнала, без сигнала или слабого сигнала, когда FM шум большой автоматический бесшумный, избавьтесь от традиционного fm-радио, когда нет сигнала или слабый сигнал раздражает шум.

8С помощью инкрементного цифрового поворотного кодера для регулировки громкости и частоты, использование хорошего ощущения, точного позиционирования, стабильное и прочное вращение на 360 ° без мертвых концов.

930 цифровой Диапазон регулировки громкости

10Поддержка последовательного управления связью, компьютера или MCU и других устройств с модулем управления последовательным портом всех функций.

Поскольку страница ограничена, я хотел бы узнать больше об этом продукте. Пожалуйста, приходите сюда и загрузите его

Технические инструкции, спецификации, инструкции и т. Д.

http://yunpan.taobao.com/s/WzP6hG1e4v

Два, Параметры продукта:

Выходная мощность: 500 мВт (приводной наушник), 3Wx2 (звуковой сигнал)

Диапазон частотной реакции: 50 Гц-18 кГц

Диапазон приема частот:

Выключить кампус радио 87,0 МГц-108,0 МГц,

Включите кампус радио 76,0 МГц-108,0 МГц

Эквивалентный уровень шума: ≥ 30 дБ

Напряжение питания: 3,0-5,0 В

Ток поставки: максимальный объем 1000 мА, минимальный объем 60 мА (только для справки)

Звуковой канал: стерео

Три, инструкции по использованию

<1>: источник питания

Модули, соответствующие порту (печатная плата отмечена)-+, соответственно, подключены к источнику питания (батарее) отрицательный и положительный, питания Рекомендуемые батареи или другого регулируемого источника питания. Не может использоваться без переключателя фильтра питания (например, зарядное устройство для мобильного телефона, мобильный источник питания и другие импульсные источники питания), в противном случае помехи источника питания повлияют на нормальную работу этого модуля. Нормальное рабочее напряжение этого модуля составляет 3,0-5,0 В, а напряжение источника питания не должно превышать объем. Максимальный ток питания модуля при максимальной громкости составляет около 1 А, и ему нужен аккумулятор для вывода достаточного тока.

<2>: Антенна

FM_ANTПорт используется для подключения fm-антенны, чтобы лучше получить fm-сигнал, рекомендуется подключить антенну длиной 75 см.

<3>: выход наушников/динамиков

Этот модуль поставляется с 3WX2 канальным аудиоусилителем, если вам нужны динамики для подключения к порту динамика, рекомендуется использовать динамики 4Ω/3 W. Если гарнитура вставлена, аудио автоматически переключается на канал наушников, а канал динамика автоматически закрыт.

<4>Модуляция

Поверните кодировщик VOL для регулировки громкости, в то время как ЖК-экран отображает шкалу громкости.

<5>Регулирование частоты

Поверните энкодер FRE для регулировки частоты приема, в то время как ЖК-экран отображает частоту тока, а ручка энкодера короткая для отключения звука/неотключения звука.

<6>Бесшумный

Нажмите кнопку VOL вниз, чтобы отключить/отключить звук

<7> автоматический выключатель

Удерживайте ручку переключателя с длинным нажатием, чтобы открыть или закрыть функцию автоматического сжигания, ЖК-дисплей с подсказками на открытом автомобильном скворче, выключите автоматическое сжигание.

<8>Автоматический щель порог (порог) Регулировка(Эффективный автоматический переключатель скважины открыт)

Короткое нажатие кнопки FRE, введите автоматический интерфейс регулировки порога, пользователь может отрегулировать порог в соответствии с использованием автоматического сжимающего действия диапазона регулировки 0-20 значение выше, ограничение ворот, слабый сигнал легче отключить звук. Напротив.

<10>Настройки пользователя

Модуль может настроить состояние подсветки и слушать частоту вещания в университетском городке в соответствии с конкретным использованием пользователя и установить следующий метод. Режим отключения питания, длинное нажатие кнопки VOL, включение питания, ЖК-дисплей C1, показывающее открытое вещание кампуса, C0 означает закрытие диапазона частот вещания кампусаОтключение питания в то же время, длительное нажатие громкости, добавление и вычитание клавиш, не отпускайте, а затем включите питание),После перезапуска настройки эффективны. Установите состояние подсветки, мощность длинная, нажмите кнопку FRE, чтобы включить машину, B1 показывает, что подсветка Всегда яркая, B0 означает подсветку, 20 секунд, эффективно перезагрузите настройки. Измените статус настройки и повторите этот шаг для переключения. Заводские унифицированные настройки для диапазона вещания без кампуса, подсветки без работы, 20 секунд погашения.

<11>: стерео (стерео)/моно (моно) переключатель терминала

Стерео/моно Терминал используется для настройки режима приема FM модуля, который приостановлен в стереофоническом режиме приема, и терминал находится в режиме моно приема.

Объясните:

Цель настройки стерео/моно-переключателя заключается в том, что из-за разницы между стереофоническим декодированием и одноканальным декодированием декодированные стерео сигналы занимают более широкий частотный диапазон и требуют более высокого качества сигнала. Таким образом, при прослушивании относительно слабого стерео-вещания Соотношение сигнал-шум будет очень низким и будет генерироваться много нижнего шума. В это время цепь может быть изменена в моно принимающее состояние, чтобы улучшить соотношение сигнал/шум выходного сигнала. Хотя в моно-режиме нет стереозвука, шум относительно мал, но эффект прослушивания лучше. Другими словами, это переключение в условиях слабого сигнала используется для улучшения коэффициента сигнал-шум радио, переключение на моно, может сделать радио в слабом сигнале при условии звука относительно четким, Таким образом, высококлассное fm-стерео радио предназначено для стерео/моно-переключателя для достижения более сильной способности адаптироваться к окружающей среде.

Примечание: настройка по умолчанию для кампуса радио; 20 s подсветка без работы автоматически погаснет, автоматический скворч. Пользователи устанавливают свои собственные в зависимости от конкретных обстоятельств.

Четыре: Вопросы, требующие внимания:

1Напряжение источника питания не должно превышать Диапазон напряжения питания этого модуля.

2:Задний элемент модуля не может быть тронут во время работы, чтобы не повлиять на нормальную работу модуля или вызвать модуль короткого замыкания.

Пять: инструкции по предварительной покупке:

1Все наши продукты предлагают 7 дней безусловного обмена, если вы получаете товары не удовлетворены, Вы можете подать заявку на возврат. Возвращаемые товары должны нести почтовые расходы обратно покупателю, мы не принимаем обмен товара на экспресс-доставку!

2Этот модуль является печатной платой для установки компонентов. Он должен быть подключен к работе. Покупатели должны иметь некоторые знания об электронных операциях. Для покупателей, которые не понимают электронные технологии, не рекомендуется покупать этот модуль!

3Наша продукция предоставляет только ограниченную техническую поддержку. Перед использованием ознакомьтесь с инструкциями по продукции.

4Из-за различных ожесточенных столкновений в процессе транспортировки, хотя мы тестируем каждый продукт перед отправкой и отправляем его вам, и упаковка сделана сейсмической обработкой, но также неизбежная индивидуальная упаковка будет «внутренней». При получении товара, пожалуйста, проверьте перед курьером, не повреждена ли упаковка, товар не поврежден, Нет потери, нет повреждений и т. д. после подтверждения, а затем подпишите(См. Следующие инструкции для получения)!

Некоторые базовые знания о скворче:

Приемник частотной модуляции в основном использует демодуляцию частотного дискрикатора, спектр мощности дискрикатора Выходной шум параболического распределения и увеличивается с увеличением частоты. Поэтому, когда входной сигнал не полезен, дискриатор демодулирует шум с большой выходной амплитудой. Шум усиливается аудиоусилителем и выводит большой «шумный» шум. Чтобы удалить шумовой fm-приемник для передачи голоса, чтобы соединить контур сквалча без входного сигнала, или входной сигнал очень слабый, сжимающая система выключает аудиовыход, держите гарнитуру в тишине. Надежная система сжатия для fm-приемника, имеет большое значение.

Общий способ, приседание и сравнение производительности

Система контурной системы Squelch может быть разделена на три категории: пилотный сквалч, шумоподавление, обнаружение сжигания. Модуляция передатчика в голосовом сигнале, частота голосового сигнала обычно низкая (ниже 300 Гц) для соединения тона, а затем отправляется для передачи модуляции. Этот тональный приемник для контроля углов. Затухание выходного сигнала и схема передатчика для ограничения частотной реакции, военные стандартные положения пилота ** fm-станции-150 Гц (минус 2 Гц).

Шумоподавляющие шумоизоляционные характеристики дискрикатора, когда радиочастотный сигнал сильный, Выходной шум снижается; когда радиочастотный сигнал исчезает, выход белого шума значительно. Таким образом, характеристики шумоподавления. Общий прием узкополосного FM для шумоподавления, оснащенного аудиоусилителем (фильтрация шума) и простым компаратором Schmidt, в гражданских fm-приемниках почти используется этот режим сжигания.

Датчик обнаружения несущей является логарифмическим дискрикатором частоты перед использованием цепи ограничителя тока и Сила входного сигнала в большой степени пропорциональна входному току может быть получена путем обнаружения силы сигнала, и бесшумное управление. Многие FM получают IC дают этот входной сигнал силы сигнала (RSSI). Этот сигнал используется как сила выходного сигнала привода, AGC, сжигатель обнаружения несущей и т. Д.

Трехходовая пилотная сквальная цепь является наиболее сложной, но также увеличивает дополнительную мощность передачи, имеет преимущества сильной способности анти-помех, простой в эксплуатации; система шумоподавления и несущей скважины является простой, не требует передачи дополнительного пилота, может достичь совместимости; некоторые станции для повышения совместимости, Часто это пилот, функция сжигания также Функция шумоподавления.

С развитием технологии цифровой связи, цифровой алгоритм все больше и больше используется для обнаружения скручивания, этот модуль является DSP устройством на частоте FM аудио сигнала выборки, работа в DSP после отправки флага для сжигания блока управления звуком on-off.

Метод регулировки модуля скельча:

В этом модуле используется DSP digital squelch, чтобы иметь возможность использовать программное обеспечение для управления порогом скворка (порог). Порог сжигания составляет 0-20 уровня, нижний порог сжигания ниже, легче слушать радиосигнал с фоновым шумом, чем выше порог шума, выходной шум выше установленного значения, автоматическое отключение звука с открытым выходом. Таким образом, при регулировании порога сжигания, в соответствии с использованием ситуации, если вы хотите услышать слабый сигнал, сдавливающий порог, вниз, если вы хотите услышать сильный сигнал, цифровой вверх.Обратите внимание, что функция squelch не может удалить фоновый шум в сигнале, просто размер звукового сигнала превышает установленный порог для управления выходом звука.

Некоторые базовые знания о скворче:

Приемник частотной модуляции в основном использует демодуляцию частотного дискрикатора, спектр мощности дискрикатора Выходной шум параболического распределения и увеличивается с увеличением частоты. Поэтому, когда входной сигнал не полезен, дискриатор демодулирует шум с большой выходной амплитудой. Шум усиливается аудиоусилителем и выводит большой «шумный» шум. Чтобы удалить шумовой fm-приемник для передачи голоса, чтобы соединить контур сквалча без входного сигнала, или входной сигнал очень слабый, сжимающая система выключает аудиовыход, держите гарнитуру в тишине. Надежная система сжатия для fm-приемника, имеет большое значение.

Широко используемый способ сравнения щелей и производительности

Система контурной системы Squelch может быть разделена на три категории: пилотный сквалч, шумоподавление, обнаружение сжигания. Модуляция передатчика в голосовом сигнале, частота голосового сигнала обычно низкая (ниже 300 Гц) для соединения тона, а затем отправляется для передачи модуляции. Этот тональный приемник для контроля углов. Затухание выходного сигнала и схема передатчика для ограничения частотной реакции, военные стандартные положения пилота ** fm-станции-150 Гц (минус 2 Гц).

Шумоподавляющие шумоизоляционные характеристики дискрикатора, когда радиочастотный сигнал сильный, Выходной шум снижается; когда радиочастотный сигнал исчезает, выход белого шума значительно. Таким образом, характеристики шумоподавления. Общий прием узкополосного FM для шумоподавления, оснащенного аудиоусилителем (фильтрация шума) и простым компаратором Schmidt, в гражданских fm-приемниках почти используется этот режим сжигания.

Датчик обнаружения несущей является логарифмическим дискрикатором частоты перед использованием цепи ограничителя тока и Сила входного сигнала в большой степени пропорциональна входному току может быть получена путем обнаружения силы сигнала, и бесшумное управление. Многие FM получают IC дают этот входной сигнал силы сигнала (RSSI). Этот сигнал используется как сила выходного сигнала привода, AGC, сжигатель обнаружения несущей и т. Д.

Трехходовая пилотная сквалч-цепь является самой сложной 21 нашей и увеличивает дополнительную мощность передачи, имеет преимущества сильной способности анти-помех, простой в эксплуатации; шум и несущая сжимаемая цепь проста, не нужно передавать дополнительный пилот, может достичь совместимости; некоторые станции для повышения совместимости, Это часто функция пилота скворча также имеет функцию шумоподавления.

С развитием технологии цифровой связи, цифровой алгоритм все больше и больше используется для обнаружения скручивания, этот модуль является DSP устройством на частоте FM аудио сигнала выборки, работа в DSP после отправки флага для сжигания блока управления звуком on-off.

Метод регулировки модуля скельча:

В этом модуле используется DSP digital squelch, чтобы иметь возможность использовать программное обеспечение для управления порогом скворка (порог). Порог сжигания составляет 0-20 уровня, нижний порог сжигания ниже, легче слушать радиосигнал с фоновым шумом, чем выше порог шума, выходной шум выше установленного значения, автоматическое отключение звука с открытым выходом. Таким образом, при регулировании порога сжигания, в соответствии с использованием ситуации, если вы хотите услышать слабый сигнал, сдавливающий порог, вниз, если вы хотите услышать сильный сигнал, цифровой вверх.Обратите внимание, что функция squelch не может удалить фоновый шум в сигнале, просто размер звукового сигнала превышает установленный порог для управления выходом звука.

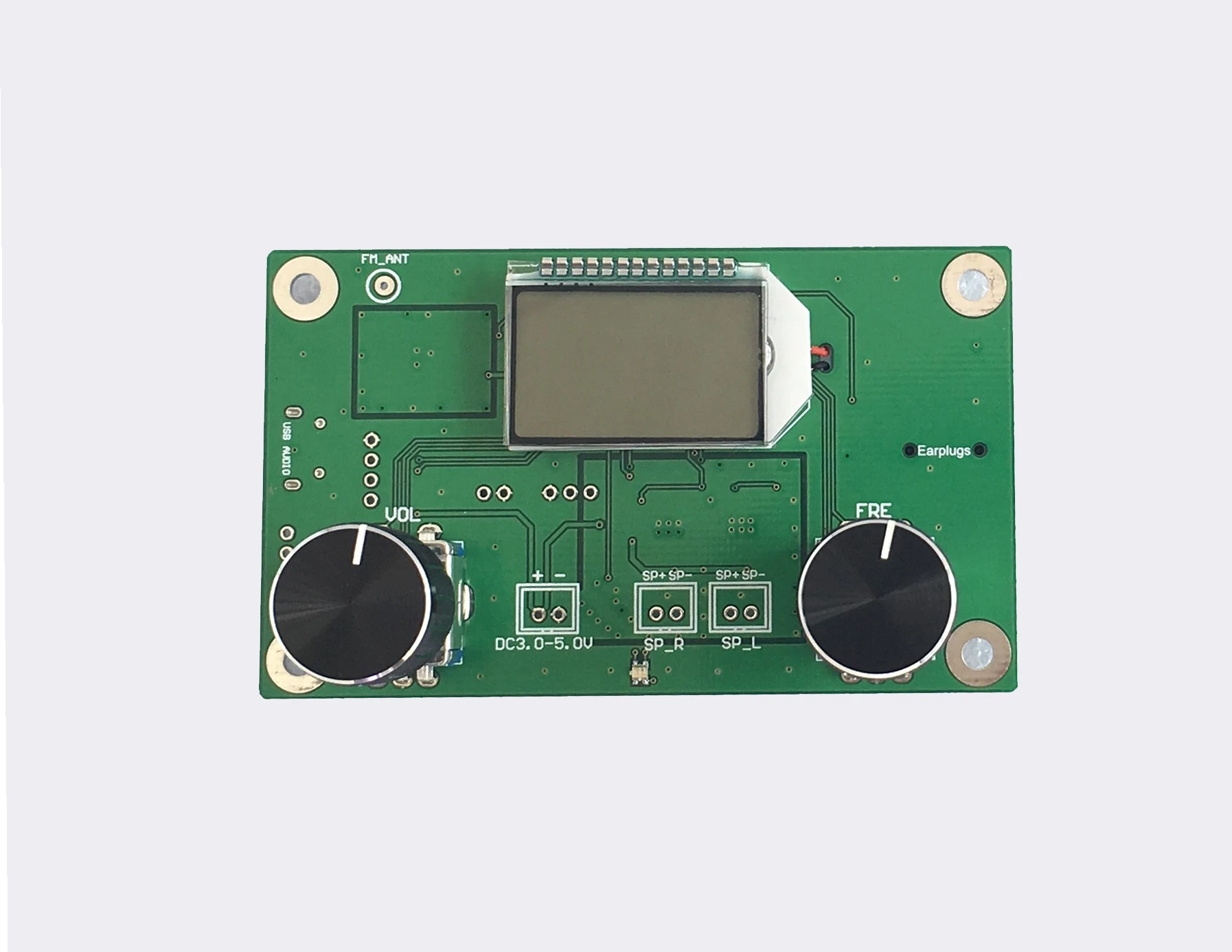

Ребенок выстрел:

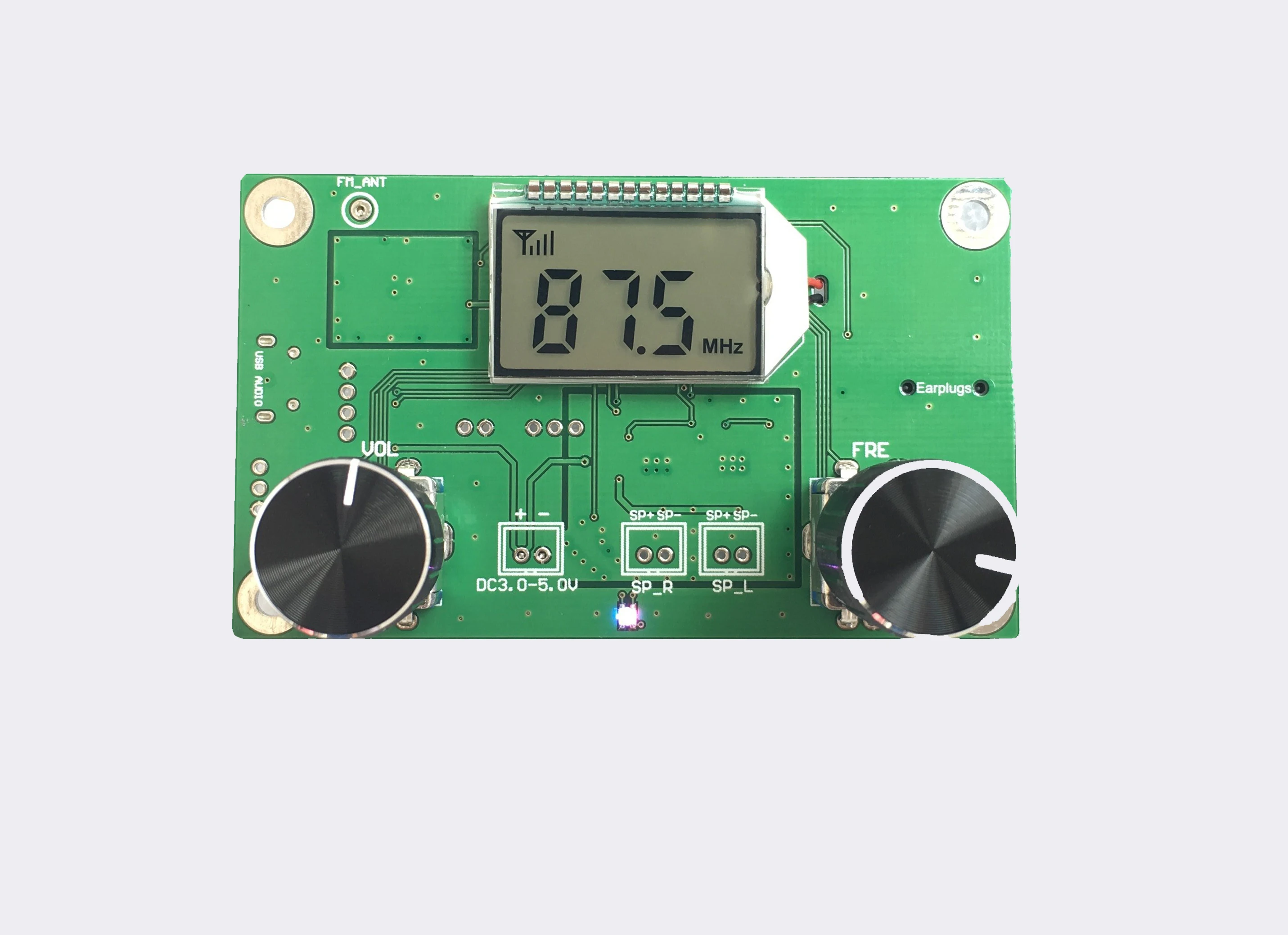

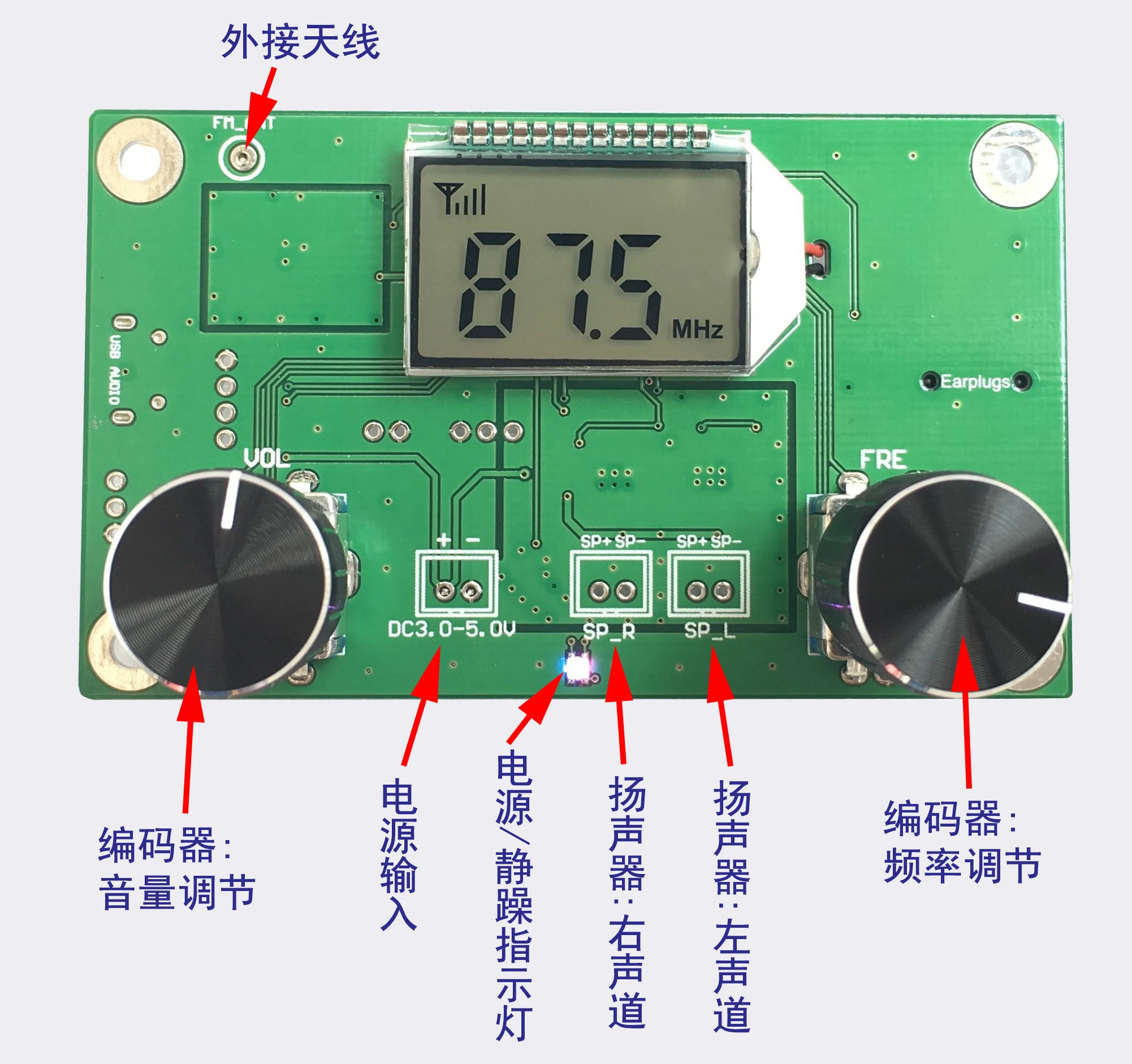

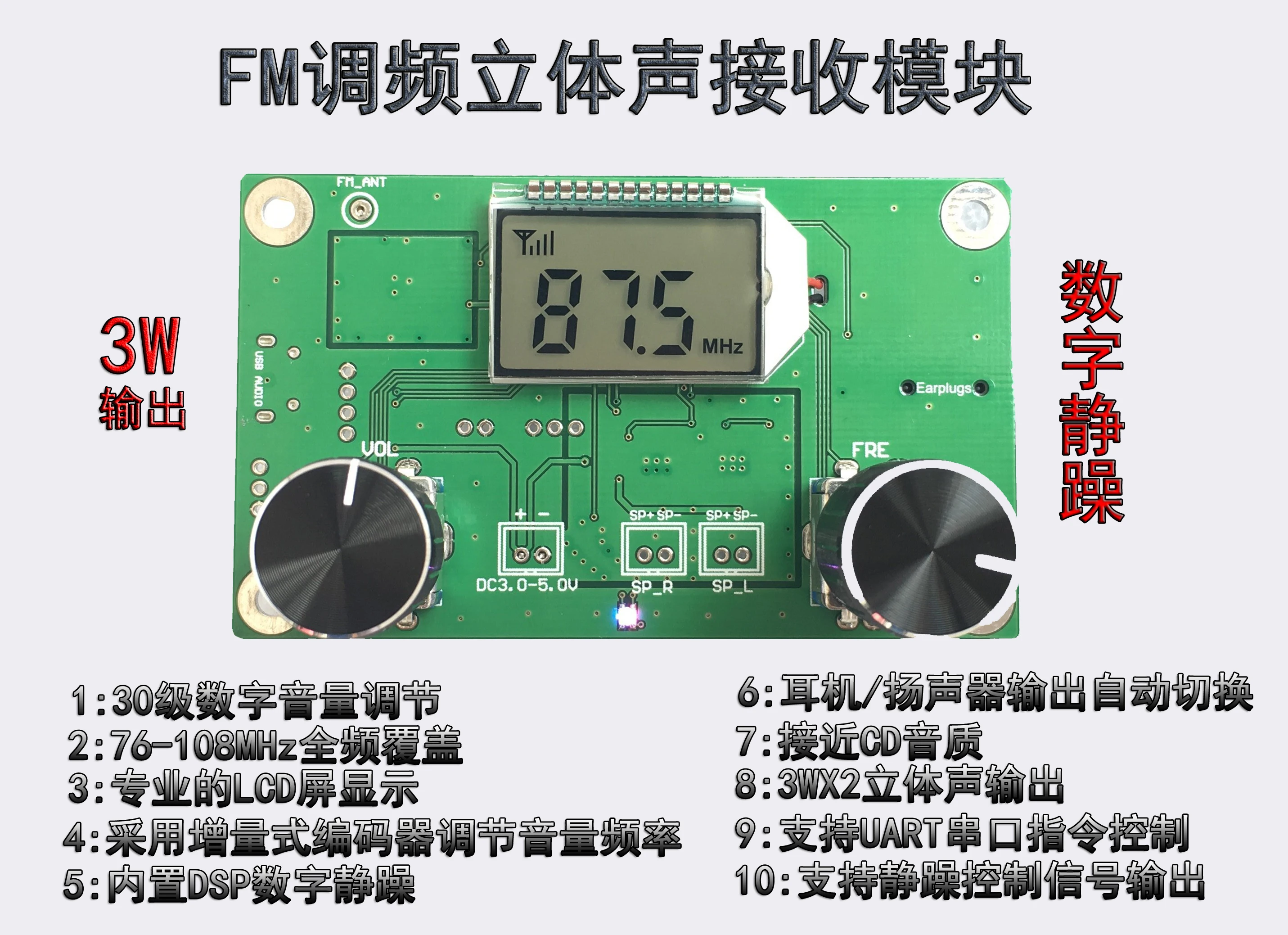

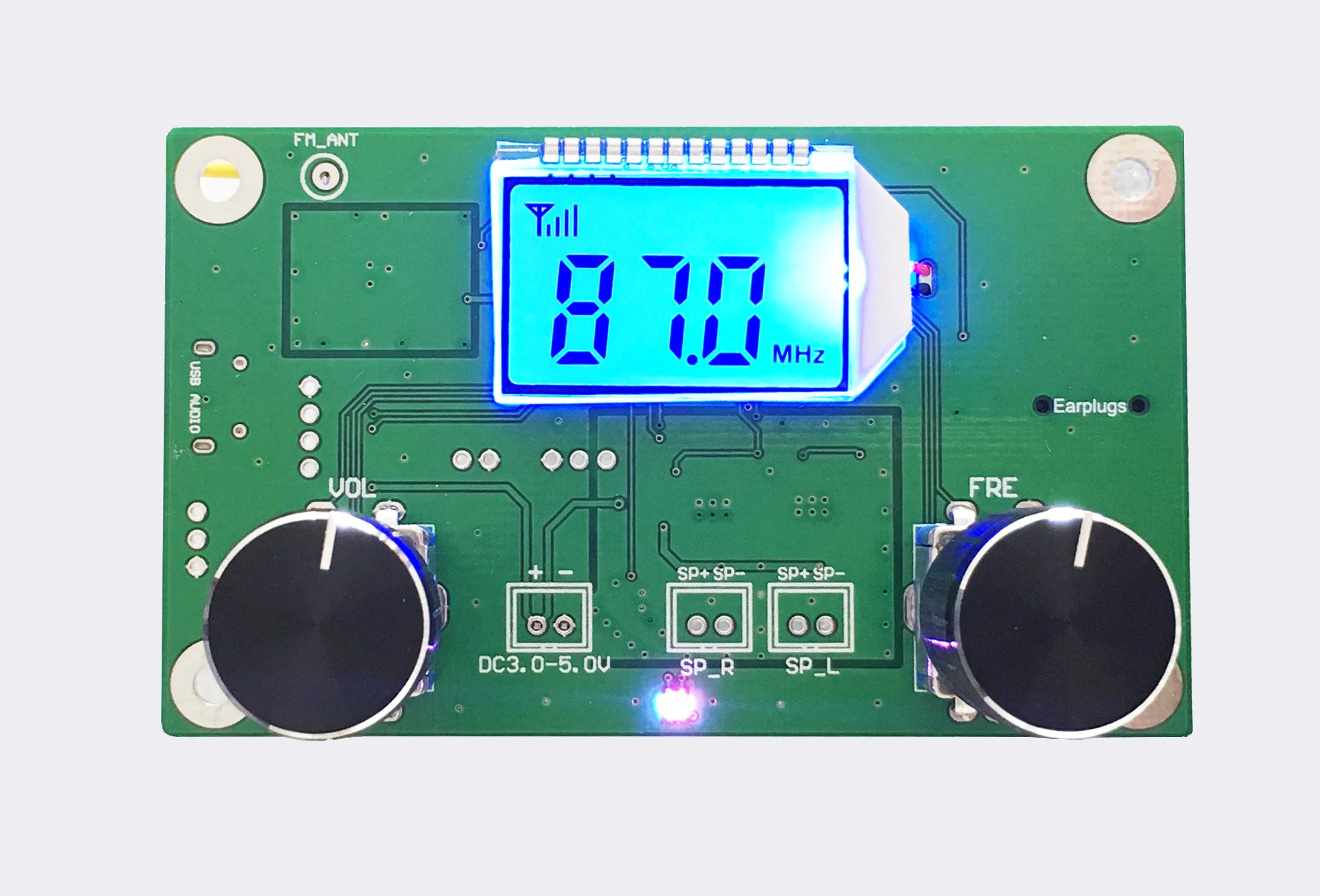

Положительный:

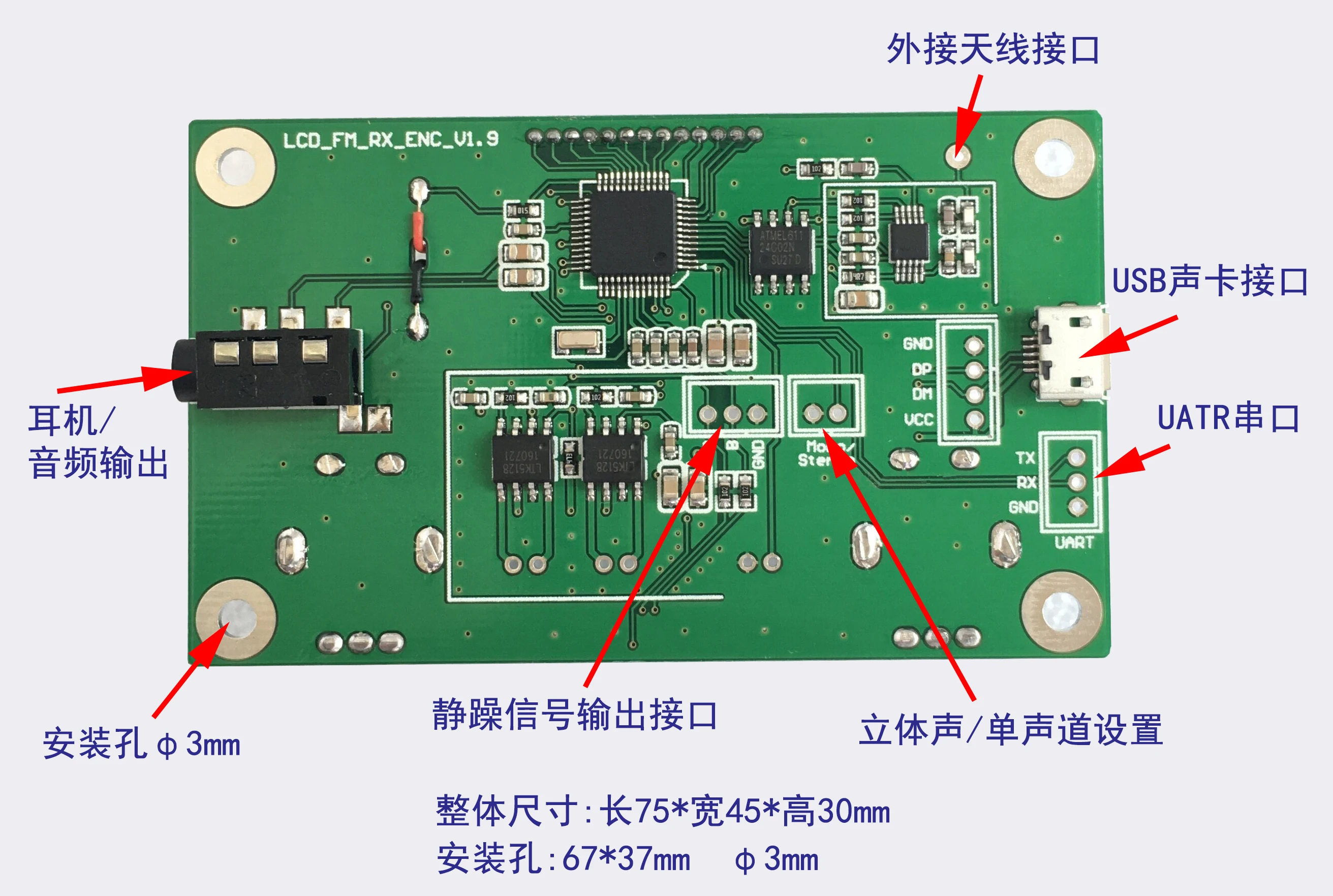

Задняя часть:

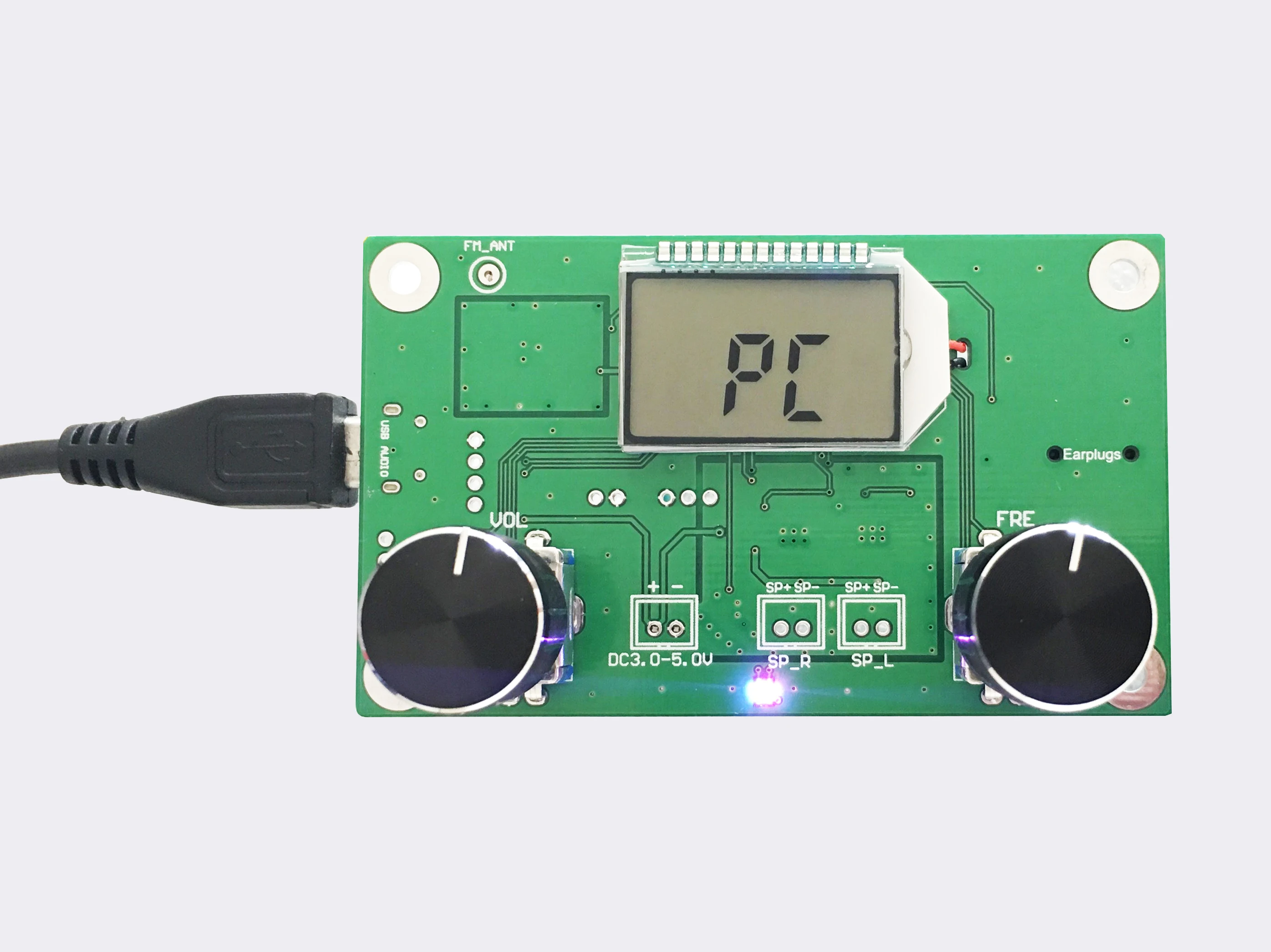

Подключите компьютер, так как используется звуковая карта USB:

Ниже приводится контроль данных этого модуля с помощью последовательного порта компьютера:

Из-за определенных компьютерных знаний, покупателю не нужно обращать внимание на следующие детали, поэтому модуль может работать непосредственно с ручкой.

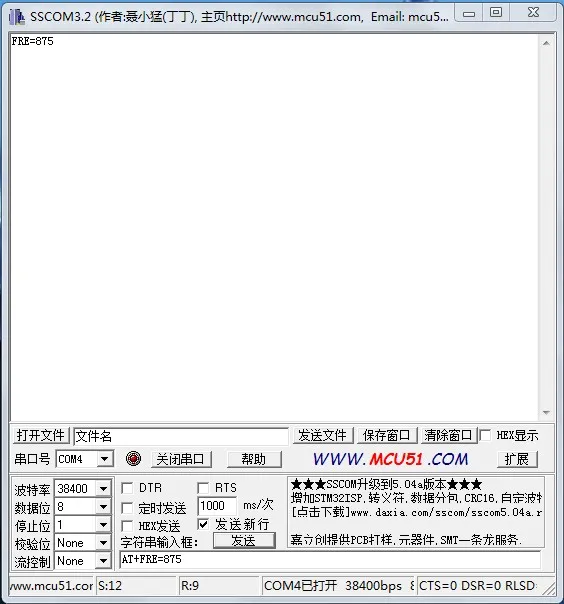

Демонстрация и конфигурация последовательного порта:

Пример:ПКОтправить серийный помощникAT = 875(Установите частоту приема на87,5 МГц) Модуль возвращает частоту токаFRE = 875Следующим образом

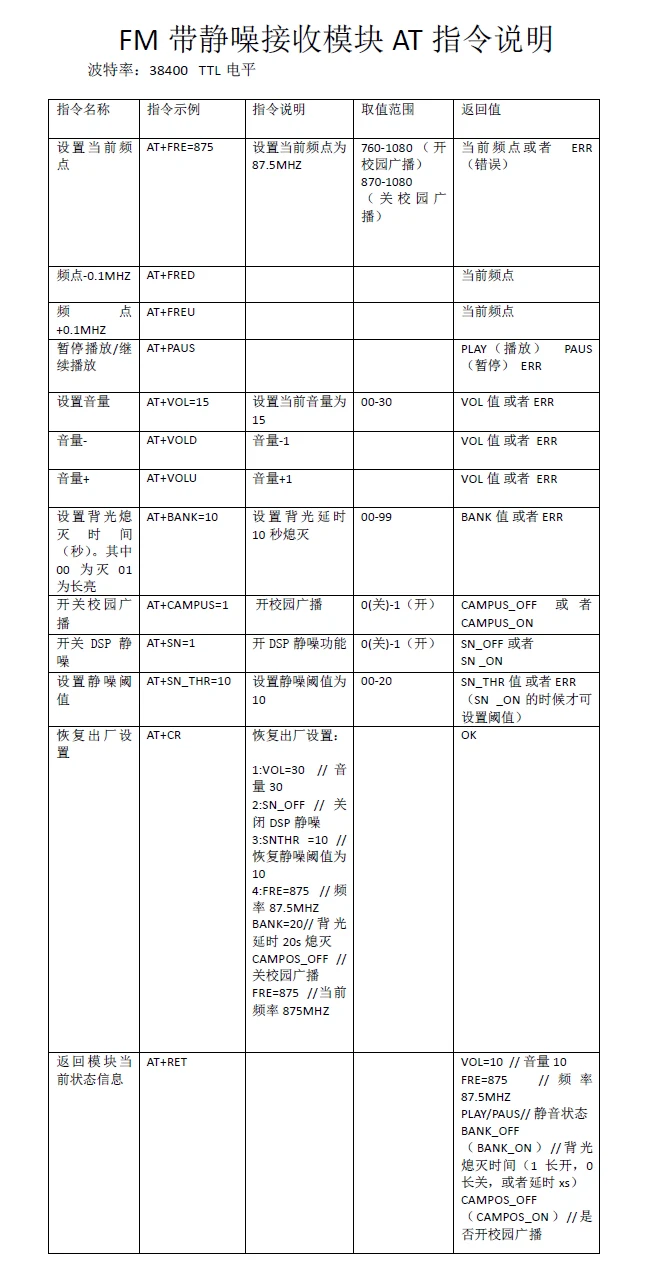

ATСписок инструкций
