MAX7219 CWG 8 значный цифровой модуль управления трубчатым дисплеем красный три ввода
История изменения цены
*Текущая стоимость 73,09 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц |
Минимальная цена |
Макс. стоимость |
Цена |
| Mar-20-2026 |
93.61 руб. |
95.58 руб. |
94 руб. |
| Feb-20-2026 |
75.42 руб. |
77.70 руб. |
76 руб. |
| Jan-20-2026 |
91.45 руб. |
93.99 руб. |
92 руб. |
| Dec-20-2025 |
91.52 руб. |
93.82 руб. |
92 руб. |
| Nov-20-2025 |
72.88 руб. |
73.14 руб. |
72.5 руб. |
| Oct-20-2025 |
89.34 руб. |
91.96 руб. |
90 руб. |
| Sep-20-2025 |
88.7 руб. |
90.64 руб. |
89 руб. |
| Aug-20-2025 |
88.91 руб. |
90.9 руб. |
89 руб. |
Описание товара

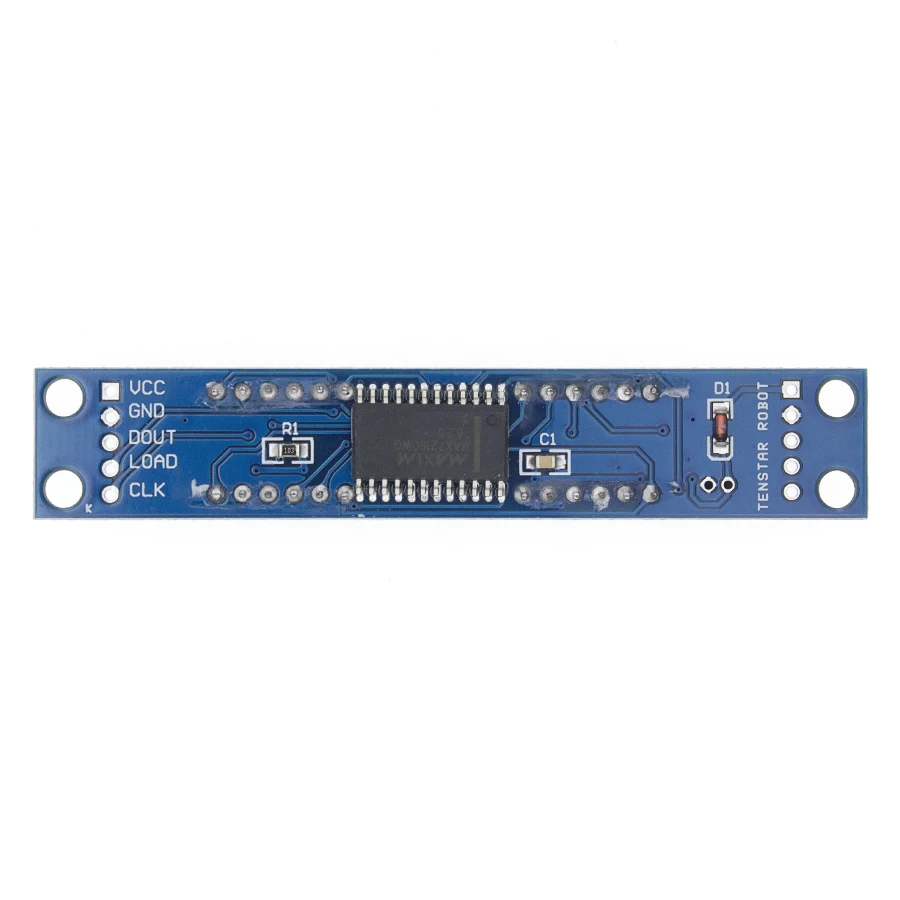

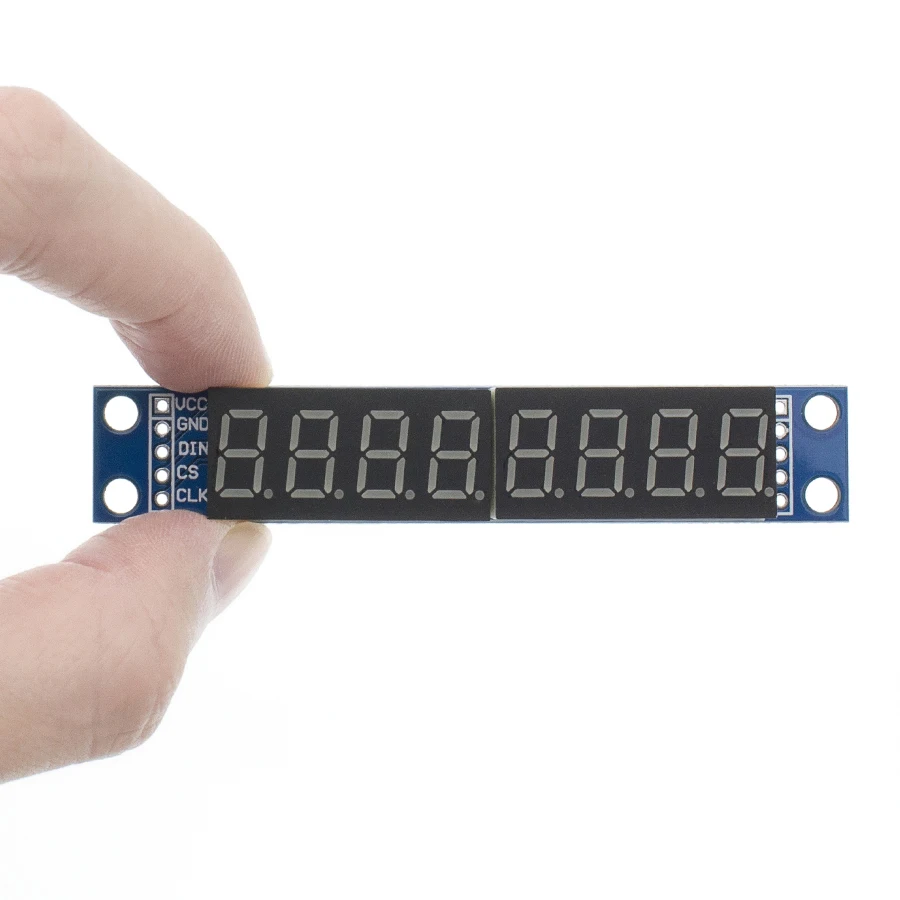

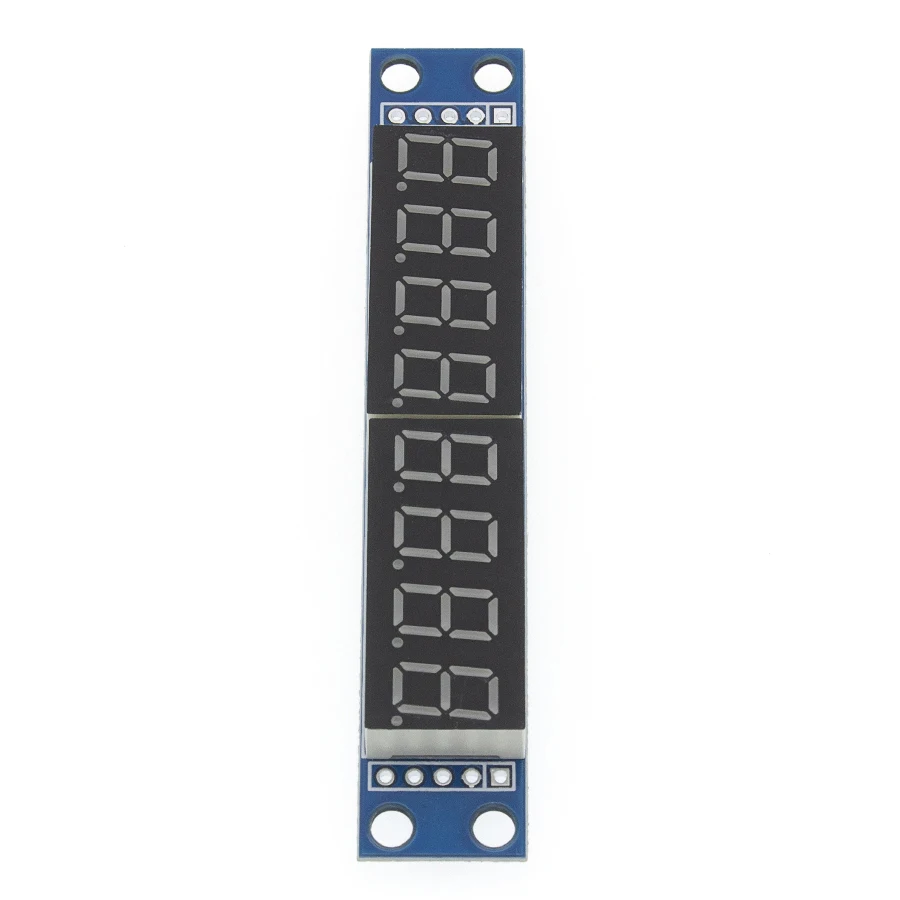

Модуль управления цифровым дисплеем MAX7219
MAX7219-это интегрированный серийный драйвер ввода/вывода с общим катодным дисплеем, который соединяет микропроцессор 7-сегментный, цифровой, светодиодный дисплей с 8 цифрами, вы можете подключить дисплей с гистограммой или 64 независимых светодиода. В который входит чип кодировщика BCD типа B, многоканальное сканирование, драйвер сегментного слова, а также статическая RAM 8x8 для хранения каждой информации. Для настройки тока сегмента для каждого светодиодный индикатор используется только один внешний регистр.
Удобный четырехпроводной последовательный интерфейс может подключать все микропроцессоры общего назначения. Каждая информация может быть обработана в обновлении, не нужно перезаписывать все дисплеи. MAX7219 также позволяет пользователям выбирать каждое кодирование данных или некодирование.
Все устройство содержит режим отключения при низкой мощности 150 МКС, аналоговый и цифровой контроль яркости, регистр ограничений сканирования позволяет пользователю отображать данные 1-8 бит, во всех режимах обнаружения есть светодиодный светильник.
Только три порта IO, чтобы управлять восемью цифровыми трубками! Цифровой дисплей без мерцания! Поддержка каскад!
Пластина PCB крепится к четырем углам медных шпилек, что может эффективно предотвратить короткое замыкание!

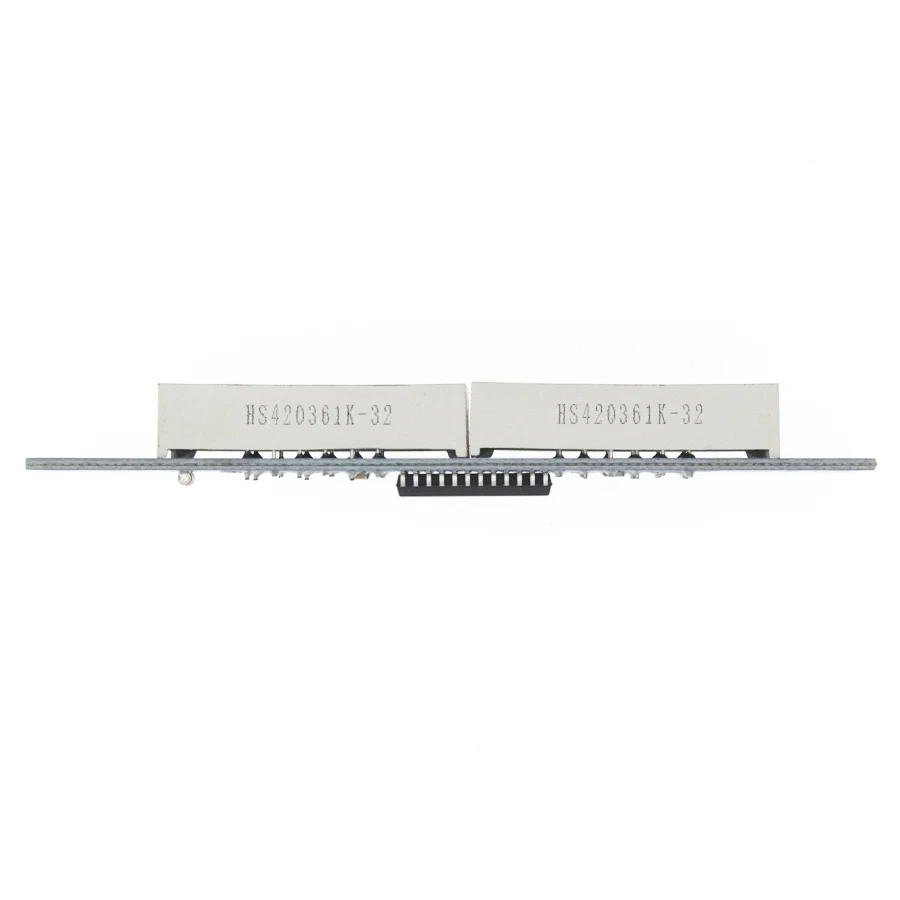

Цифровая трубка 0,36 дюймов четыре один общий катод светодиодный
Этот модуль совместим с выходом 5V/3,3 В микроконтроллером (51 / AVR / STM32 .......)
Инструкции по проводке (в программе приведен пример, вы можете получить доступ к любым портам IO, вы можете изменить порт, определенный в программе):
VCC и rarr; 5V
GND & rarr; GND
DIN & rarr; P00
CS & rarr; P01
CLK & rarr; P02
Примечания:
1.VCC и GND не обращаются вспять, это сгорит чип
2,51 MCU P0 порт нужен выдвижной резистор, если ваше устройство не имеет выдвижной резистор может быть подключен к другим портам передачи данных
Счете-фактуре:

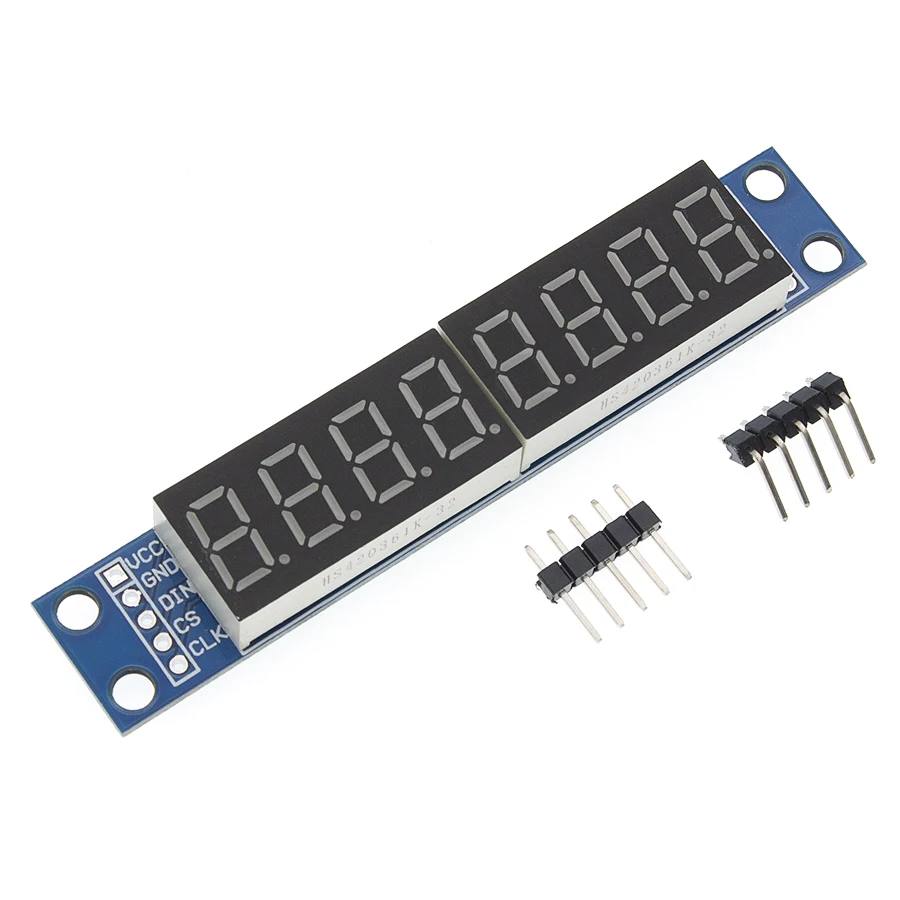

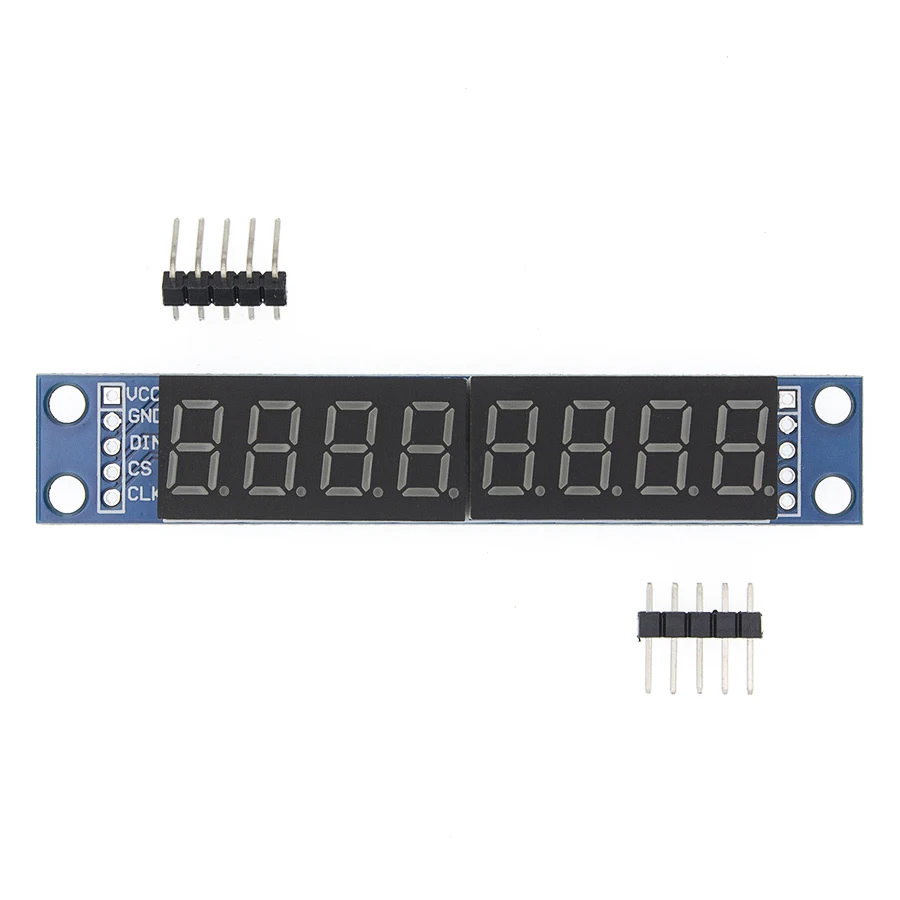

1. Модуль цифрового дисплея MAX7219 1
2. Прямой штырь 5P
3. ИЗОГНУТЫЙ ШТИФТ 5 предмет в партии
