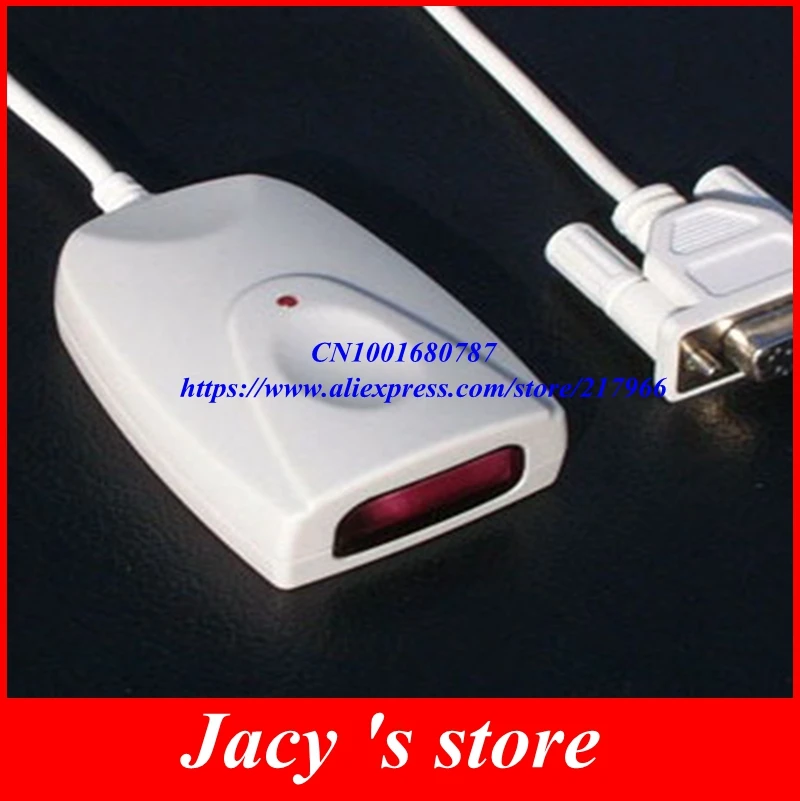

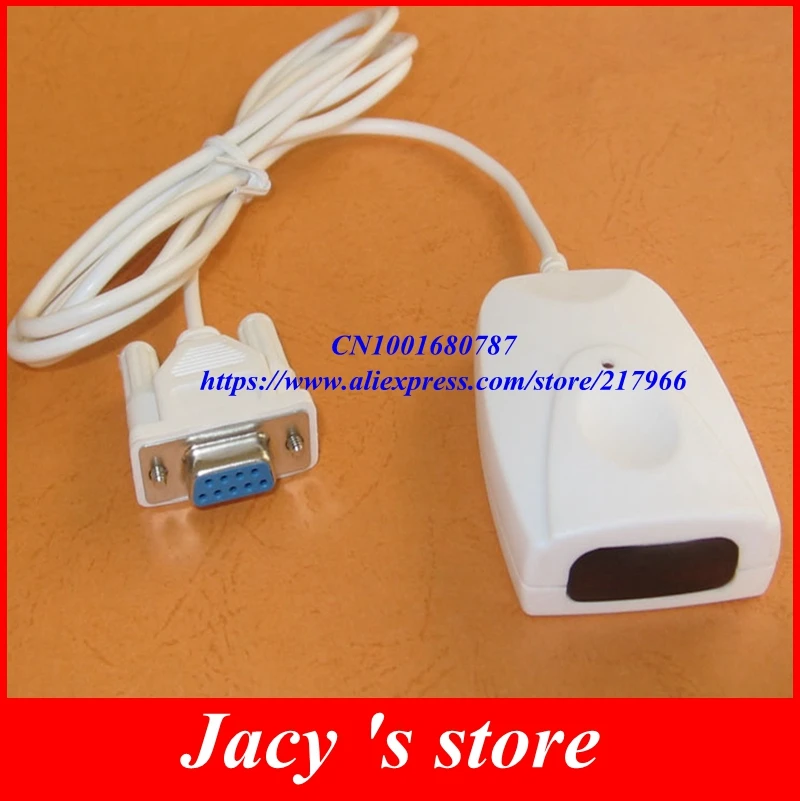

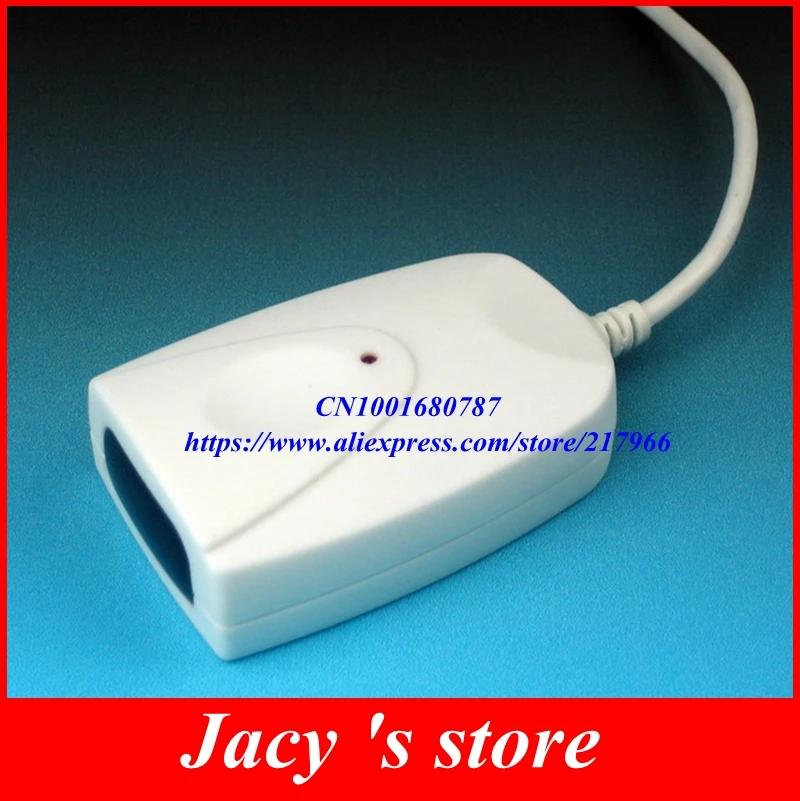

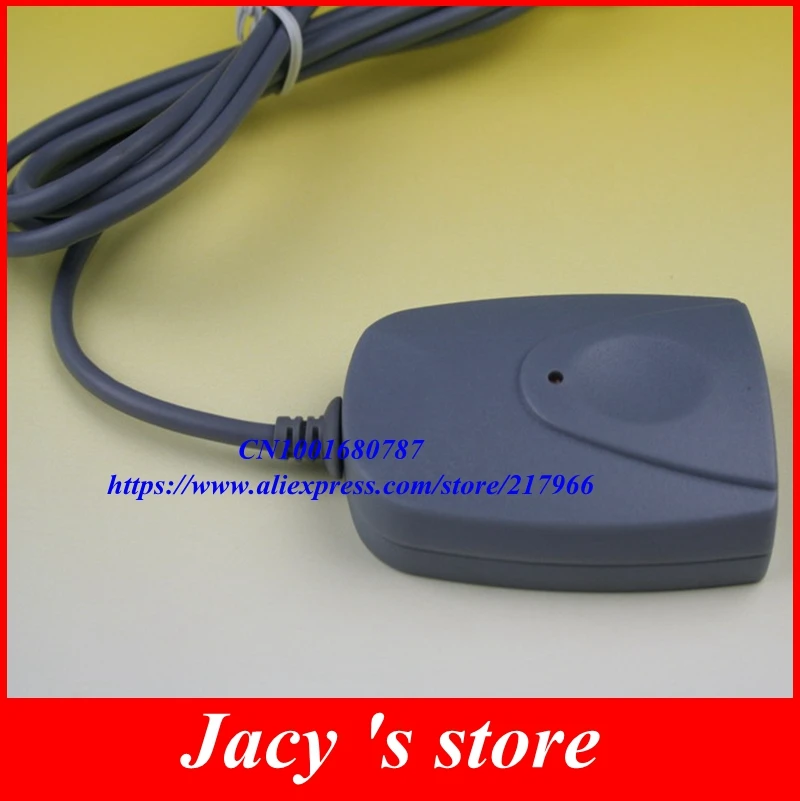

Беспроводной инфракрасный последовательный Коммуникационный адаптер RS232

Беспроводной инфракрасный последовательный Коммуникационный адаптер RS232

Этот продукт является подключением инфракрасного адаптера, используемого в последовательном порту RS232, он может быть загружен драйвером IrDA, используется в качестве инфракрасного адаптера IrDA, не может полагаться на IrDA, используется только физический слой IrPHY, используется в качестве исходного ИК-адаптера. Когда IR220 используется в исходном инфракрасном режиме, нет необходимости устанавливать драйвер IrDA. Пока он вставляется в последовательный порт, он может подключать другие инфракрасные устройства для поддержки оригинального инфракрасного излучения и общаться с инфракрасным последовательным портом.

IR220 внутри 3/16 декодирования инфракрасного декодера, он будет TXD данные в RS-232 последовательный порт в инфракрасном сигнале, инфракрасный сигнал и полученные данные в RXD последовательный порт RS-232, процесс преобразования осуществляется с помощью внутреннего оборудования IR220, не нужно загружать драйвер, Который называется оригинальной инфракрасной (RAW-IR) коммуникацией.
Характеристики оригинального инфракрасного устройства IR220 имеют важную функцию, то есть беспроводную инфракрасную последовательную связь. Пользователи могут использовать IR220 для подключения устройств, таких как приборы и счетчики с оригинальной инфракрасной связью. (для использования инфракрасного излучения, пожалуйста, смотрите-irxon.com/application/viewthread.php, tid = 101 и extra = page = 1)
После установки IR220 IrDA драйвера в компьютере IR220 становится IrDA инфракрасным адаптером, который позволяет компьютеру осуществлять инфракрасную связь в формате IrDA с другими IrDA инфракрасными устройствами. IrDA передает данные в виде пакетов данных и имеет специальные протоколы подключения, управления и связи. Оригинальный инфракрасный слой представляет собой физический слой в нижней части системы и является основой инфракрасной связи IrDA. Поскольку используется адаптер IrDA, он может быть с инфракрасным портом связи мобильного телефона, компьютером palmtop, ноутбуком, инфракрасными устройствами IrDA, передавать изображения или музыкальные файлы, IR650 инфракрасный адаптер и его функция нашей компании точно такие же.

Если вы хотите узнать больше о продукте, пожалуйста, посетите веб-сайт irxon:Флуоресцентный

LiОбщая проблема

Общие проблемы 1: IrDA инфракрасный, RawIR оригинальный инфракрасный и инфракрасный пульт дистанционного управления, Каковы различия между этими тремя?
Ответ: IR220 может использоваться как инфракрасный адаптер IrDA или как первичный ИК-Примитивный инфракрасный без установки драйвера, что эквивалентно беспроводному удлинению последовательного порта.
IrDA инфракрасный передает данные в виде пакетов данных. Он имеет строгий набор основных и протоколов высокого уровня. Нижний слой-это протокол IrPHY physical layer, протоколы создания соединения верхнего уровня IrLAP и протоколы управления подключением IrLMP, поверх IrLAP и IrLMP, а также программное обеспечение для протокола с прямой ориентацией на пользователя. Когда пользователи выполняют инфракрасную связь IrDA, инфракрасные данные передаются IrPHY через программное управление IrLAP и IrLMP.
Оригинальный инфракрасный радиус использует только физический слой IrPHY IrDA, серийные данные RawIR в сигнале 0 TXD с помощью 3/16 сжатия ширины импульса, отправка инфракрасного лазерного импульса, оптический импульсный сигнал изменяется и получит 0 или 1 серийный RXD сигнал. Таким образом, RawIR напрямую преобразует данные последовательной связи в инфракрасный пульс, преобразует проводную последовательную связь в беспроводную инфракрасную серийную связь.
Хотя инфракрасная технология дистанционного управления с RawIR и IrDA, но она совершенно другая. Инфракрасный пульт дистанционного управления является перевозчиком связи, пульт дистанционного управления Кнопка сигнала модулируется в 38 кГц несущего сигнала, усиленный Триод запущен. Raw, IR и IrDA напрямую преобразуют бинарный 0 в пучок инфракрасного света для отправки.

Общая проблема 2: IR220, при использовании в качестве RawIR примитивного инфракрасного адаптера, как программировать и модифицировать скорость передачи данных по умолчанию?
Ответ: IR220 в исходный инфракрасный режим используется, скорость передачи данных по умолчанию составляет 9600bps, чтобы сделать IR220 более высокой скоростью передачи данных, пользователи должны отправить IR220 программируя контрольное слово. После успешного отправки контрольного слова IR220 начинает работать с новой скоростью передачи данных. IR220 не может сохранить новый уровень передачи данных, установленный пользователем. После извлечения IR220 из последовательного порта скорость передачи данных после следующей работы по умолчанию остается 9600bps. Мы можем изменить аппаратное обеспечение и прошивку 220, скорость по умолчанию для 9600 другой фиксированной скорости передачи данных, такой как 4800, 19200, 38400, 57600, 115200, если клиенту необходимо изменить стандартные требования к скорости передачи данных, пожалуйста, свяжитесь с нашей компанией для настройки продукта.

Программа для регулировки скорости передачи данных выглядит следующим образом:
1. Откройте последовательный порт.
2. Сделайте RTS недействительным, удерживайте 7ns выше.
3. Отправьте слово контроля скорости через TXD.
4 подождите, пока контрольное слово прекратит отправку бит. (около 9600 со скоростью 100 мс)
5, сделать RTS эффективным.
6. После ожидания около 50ns, SMH-IR220 будет работать по установленной ставке.

Скорость передачи данных соответствует контрольному слову следующим образом:
115200 0x00
57600 0x01
38400 0x02
19200 0x03
9600 0x04

Вот моя компания, написанная в VB6 a IR220, изменить скорость передачи данных, демонстрационная программа:
Нажмите здесь, чтобы скачать:Irxon.com/download/220demo.exe(Время работы необходимо установить время выполнения VB6)
Демонстрационный демонстрационный код программы:Флуоресцентный

LiОсновные параметры спецификации

Скорость связи: 9600, 19200, 38400, 57600, 115200bps (режим Raw-IR, скорость передачи данных по умолчанию составляет 9600bps)
Расстояние связи: 1-100 см
Источник питания и энергопотребление: контакты DTR и RTS из последовательного порта DB9 питаются без внешнего источника питания, а максимальная мощность составляет 0,35 Вт
Размер и вес: 66x44x18 мм 50 г

LiТребования к компьютерному оборудованию и программному обеспечению

1 a компьютер с простаивающим usb-портом
2 Windows 98SE/Me/2000/XP
