Контроллер Kelly без изоляции Флюоресцентный 300 А для двигателя QS в ступице

Келли контроллер без изоляции QSKLS96301-8080H контроллер синусоидальной волны 300A, для QS в ступице колеса двигателя

Это специальный дизайн для бесщеточного контроллера двигателя QS для конверсионных комплектов, который может сочетаться с QS мотор с номинальной мощностью 8000 Вт.

Ключ Особенности

1). Очень легко подключить

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Мягкий старт можно регулировать

4). Программируемая с помощью bluetooth

Обратите внимание, прежде чем разместить заказ(Время производства/Гарантия/посылка/Сертификация и т. д.)

Пожалуйста, нажмите на гиперссылку на картинку ниже.

1. Как правило, спец

1. Контроллер синусоидальной волны, программируемый, с функцией regen

2. Ограничение тока двигателя, 20 секунд: 300 А,Предел тока двигателя, непрерывный: 120A

3. Напряжение аккумулятора: 24-96 в номинальное, макс. 120 в

4. Термический зонд: KTY83-122

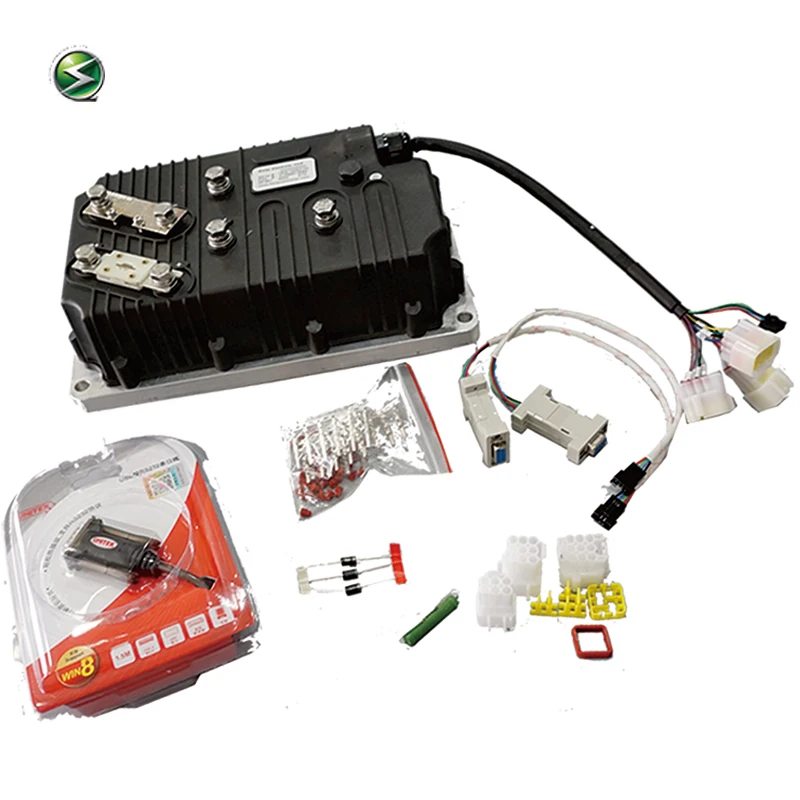

5. Включая один контроллер + usb-кабель конвертера + подходящую вилку

6. Размер контроллера:288 мм * 185 мм * 76 мм

7. Вес нетто: 6 кг

8. Защита от воды IP54

9. По умолчанию не включает bluetooth, водонепроницаемый (эти функции являются необязательными);

2. Келли контроллерПриложение Интерфейс

Вот четкий и простой интерфейс приложения регулировки.

3.QSKLS96301-8080H контроллер для рисования

Вот чертеж нашего обычного контроллера QSKLS96301-8080H,288 мм * 185 мм * 76 мм

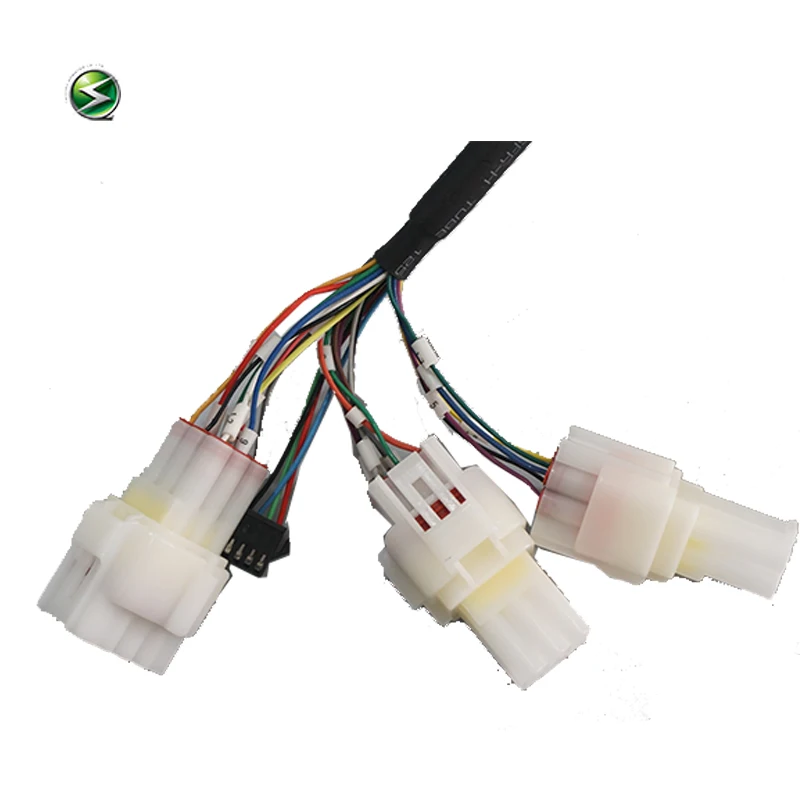

4. Определение штифта (TBD)

DJ7091Y-2.3-11 определение типа

(14) REV_SW: вход обратного переключателя. Оранжевый

(6) RTN: возврат сигнала или возврат источника питания. Черный

(12) FWD: белый переключатель

(11) 12V:12 В источник красного цвета

(25) 12V размыкающий переключатель. Желтоватый

(9) реле: Драйвер главного контактора. Синий

(33)CAN-H: зеленый (опционально)

(7) ШИМ: блок питания контроллера (вход). Розовый

(34)CAN-L: темно-серый (опционально)

DJ7091Y-2.3-21 определение типа

(15) Micro_SW: вход переключателя дроссельной заслонки. Серый

(3) дроссельная заслонка: аналоговый вход дроссельной заслонки, 0-5 В. Темно-зеленый

(1) Температура: датчик температуры двигателя. Raddle.

(20) RTN: возврат сигнала. Черный

(8) счетчик: копия сигнала датчиков Холла. Темно-синий

(4) 5 В: 5 В выходная мощность, <40 мА. Фиолетовый

(2) Brake_AN: тормозная переменная regen или функция Boost. Коричневый

DJ7061Y-2.3-21 определение типа

(21) RTN: возврат сигнала. Черный

(5) 5 В: 5 В выходная мощность,<40 мА. Фиолетовый

(18) зал А: фаза зала А. Цвет: желтый

(17) зал B: фаза зала B. Темно-зеленый

(16) зал C: фаза зала C. Темно-синий

Примечания:

1. Все контакты RTN соединены внутри.

2. Функция счетчика заключается в копировании любого из датчиков Холла.

3. Переключатель на 12 В активен. Открытый переключатель неактивен.

Пожалуйста, сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.

5. Вопросы перед заказом

1). Если вы хотите купить контроллер отдельно, пожалуйста, сообщите нам параметры вашего подходящий двигатель?

Например, напряжение двигателя, мощность, скорость...

2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, свяжитесь с нами. Спасибо!

6. Другие Наборы двигателей и другие модели контроллеров

Если вас интересует больше моделей контроллера, пожалуйста, обратитесь к таблице данных ниже и нажмите на гиперссылку изображения.

Нет QS двигателя, нет супер EVs!
