Особенности:

Советы (очень важно):
TXD: отправка, как правило, выражена в качестве собственного отправителя, нормальная связь должна быть подключена к другому устройству RXD.
RXD: приемник, как правило, обозначен на приемном конце, обычная связь TXD должна быть подключена к другому устройству.
Когда нормальное общение само TXD RXD всегда подключено устройство!
С момента восстановления спонтанного: RXD при обычной связи TXD, подключенной к другим устройствам, поэтому, если вы хотите получить данные, отправленные самостоятельно, как следует из названия, чтобы получить данные, которые они передают самостоятельно, которые напрямую подключены к его собственному TXD RXD, Используется для отправки и получения самого теста, это нормально, это самый быстрый и простой способ тестирования, когда есть проблема, чтобы сделать первый тест, чтобы определить, является ли отказ продукта. Также известный как проверка обратной связи.

Уровень материнскую плату:
Уровень TTL: обычно представление бинарных данных, + 5 В эквивалентно заданному логическому «1», 0 В эквивалентно логике «0», называемому системой сигнала TTL, положительная логики
Уровень RS232: использование от-12 В до-3 в, эквивалентно логическому "0", + 3 В до + 12 В логическому уровню, эквивалент логической «1» является отрицательной логикой

Руководство по эксплуатации:
1, основной чип CP2102, генерирует виртуальный последовательный порт после установки драйвера
2, USB, для того, чтобы взять мощность, приводит к тому, что интерфейс включает в себя 3,3 V (<40mA), 5V, GND, TX RX, штифты уровень сигнала 3,3 V, положительной логики
3, встроенные индикаторы состояния, лампы трансивера, сразу после установки индикатор состояния драйвера горит, индикатор отправки и приема мигает, когда скорость передачи данных, чем выше, тем ниже яркость
4. Поддерживает скорость передачи данных между 300 Мбит/с ~ 1 Мбит/с
5, поддержка формата связи: 1) бит данных 5,6,7,8; 2) Поддержка 1,5, 2 стоп бит; 3) нечетный, ровный, отметка, пространство, нет четности
6. Поддерживаемые операционные системы: windows vista / xp/сервер 2003/200, Mac OS-X / OS-9, Linux
7, USB головка-Папа, может быть подключен непосредственно к компьютеру USB порт
8, SMD компоненты для SMT производственного процесса, качества и стабильности

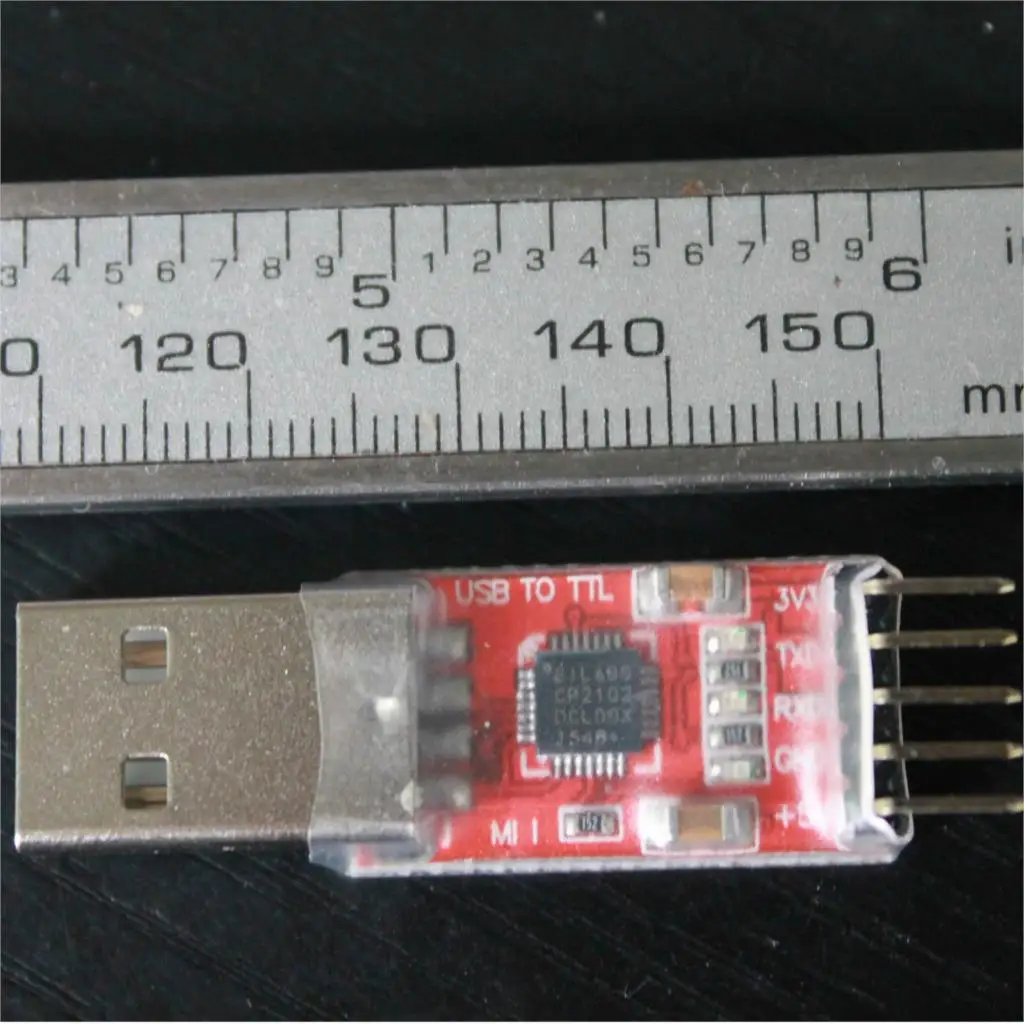

9, не имеет громкости головки USB: (мм)
Данный товар включает в себя следующие аксессуары:
1, хороший Сварочный Модуль

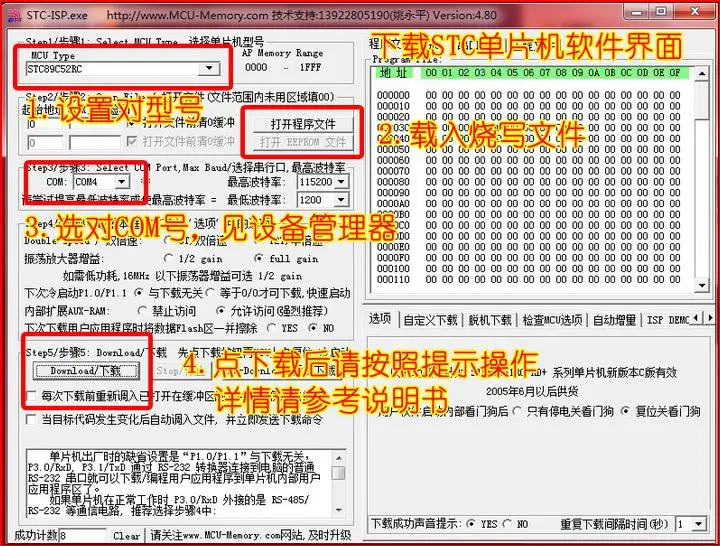

Примечание: USB к последовательному порту может использоваться STC-ISPV3.94 микроконтроллером STC, Загружающим старую версию STC89C (LE) и STC12C (LE) (чип может не загружать новую версию, У пользователей будет самое высокое и самое низкое программное обеспечение Potter, которое вы можете скачать тот же тариф, Мы не гарантируем это, по вашему усмотрению) (STC-ISP загрузки:, после загрузки распаковки) Пожалуйста, посмотрите, это не драйвер!

STC SCM шаги загрузки: TXD получил MCU RXD, RXD подключен микроконтроллер TXD, GND подключение, 5 В подключен к VCC, точка загрузки программного обеспечения, затем поместите вышеуказанные четыре фута в микроконтроллер. (Примечание: микроконтроллер должен иметь базовые условия работы, включая питание, сброс и часы, в то время как MCU TXD, RXD не переходит к другим периферийным устройствам, в том числе MAX232 не принимает, В противном случае это приведет к сбою загрузки! В то же время, пожалуйста! Не отключайте модуль от компьютера!)

Примечание: Этот продукт предназначен только для того, чтобы сделать ваш компьютер больше из последовательного порта, GPS, спутникового приемника, жесткого диска, модуля Bluetooth для связи с различными серийными устройствами, такими как. Но у владельца ограниченные возможности и время, невозможно узнать использование каждого устройства, поэтому используйте различные методы (например, прошивка с помощью кисти, обновление прошивки приемника и другие услуги с добавленной стоимостью) устройство не относится к сфере обслуживания этого продукта, Проверьте параметры использования продукта, и поэтому не принимайте разницу в оценке, пожалуйста, сделайте еще один перспективный, спасибо!

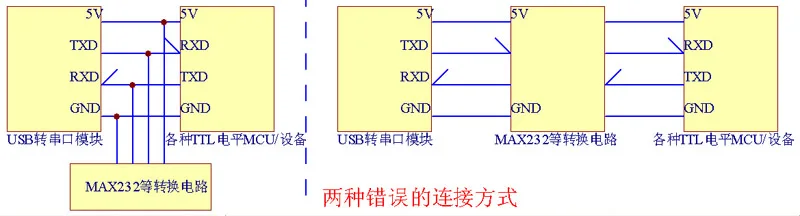

Ниже приведены неправильные методы подключения:

Общие проблемы:

В: почему ПК не подключается к последовательному порту с помощью DB9 в качестве Гнезда?

О: последовательный порт ПК-это уровень головки DB9 12 В и отрицательная логика, если вы хотите получить MCU SCM, необходимо добавить серийный модуль MAX232, например, цепь последовательного преобразователя, полученную MCU, совместимый сигнал уровня. USB для серийного производства уже 3,3 V уровня сигнала может быть напрямую подключены к 5V или 3,3 V микроконтроллера. Когда общая связь только TXD, RXD, GND can. Таким образом, USB к последовательному порту может быть подключен непосредственно к последовательному порту на MCU без использования цепи преобразования MAX232 и тому подобное, проще в использовании.

В: нужен ли этот продукт для установки драйверов?
О: нужно управлять, описание было предоставлено для каждой системы привода, пожалуйста, загрузите их

В: предоставляете ли вы схему или схему PCB?
О: извините, но мы не предоставляем схемы и PCB.

В: вы можете чистить жесткий диск/спутниковый ресивер?
О: продукт позволяет вашему компьютеру быть больше серийного порта, и это последовательный порт TTL уровня, последовательный порт, как вы делаете с этой целью, как многие серийные устройства, ресторан не может предоставить соответствующий сервис, не может быть гарантирован для этой цели. Первое, что нужно, чтобы получить тест ребенка спонтанное самозакрывающееся, самозакрывающееся спонтанно, к тому времени ребенок может получить и отправить нормально.

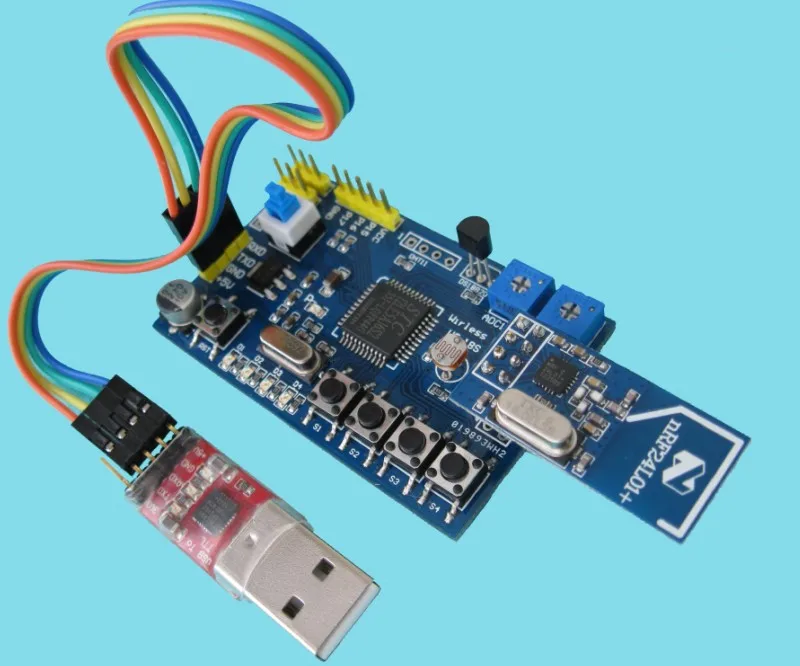

В: Как подключить микроконтроллер?
О: мы получили изображение, подключенное к микроконтроллеру, пожалуйста, внимательно прочитайте их.

CP2102 Описание:

Одноchip USB к UART конвертеры данных
-Интегрированный usb-приемопередатчик без внешних резисторов
-Интегрированные часы без внешнего осциллятора
-Интегрированный 512 байт EEPROM для кода поставщика-это код продукта, табличка с серийным номером, номером версии питания, описанием продукта и другими данными для обеспечения пространства для хранения
-Мощность на цепью повторного включения-чип регулятор напряжения 3,3 V выход USB функциональный контроллер
-Полное соответствие спецификации USB 2,0 (12 Мбит/с)
-Через приостановить контакты и RI Поддержка USB приостановить состояние
Асинхронный последовательный автобус данных (UART)
-Все сигналы интерфейса handshaking и modem
-Поддерживаемые форматы данных:
8 бит данных
Стоп-Биты 1, 2
Паритет: четный паритет, ровный паритет, Нет паритета
-Скорость передачи данных от 300 до 921,6 кбит/с
-512 байт, получающий буфер 512 байт, буфер передачи
-Поддержка аппаратного или X-On / X-Off handshaking
-Поддержка статуса событий и условий линии подвески
Практичные устройства драйвера com-порта
-Существующие COM порты могут быть использованы в сочетании с ПК приложений
-Лицензия, выданная без авторского права
-Windows 98 / Me / 2000 / XP
-MAC OS-9
-MAC OS
-X-Windows CE
-Linux 2,40 или более поздняя версия
Применение примеры
RS-232 к USB обновлению традиционных устройств
-Кабель USB для мобильного телефона
-Usb-кабель PDA
-USB для передачи RS-232 последовательного адаптера
Стабилизатор напряжения
-Автономный Источник питания: 3,0 V до 3,6 V
-USB с питанием от шины: 4,0 V до 5,25 V
Посылка
-28 Pin MLP (5 мм * 5 мм)
