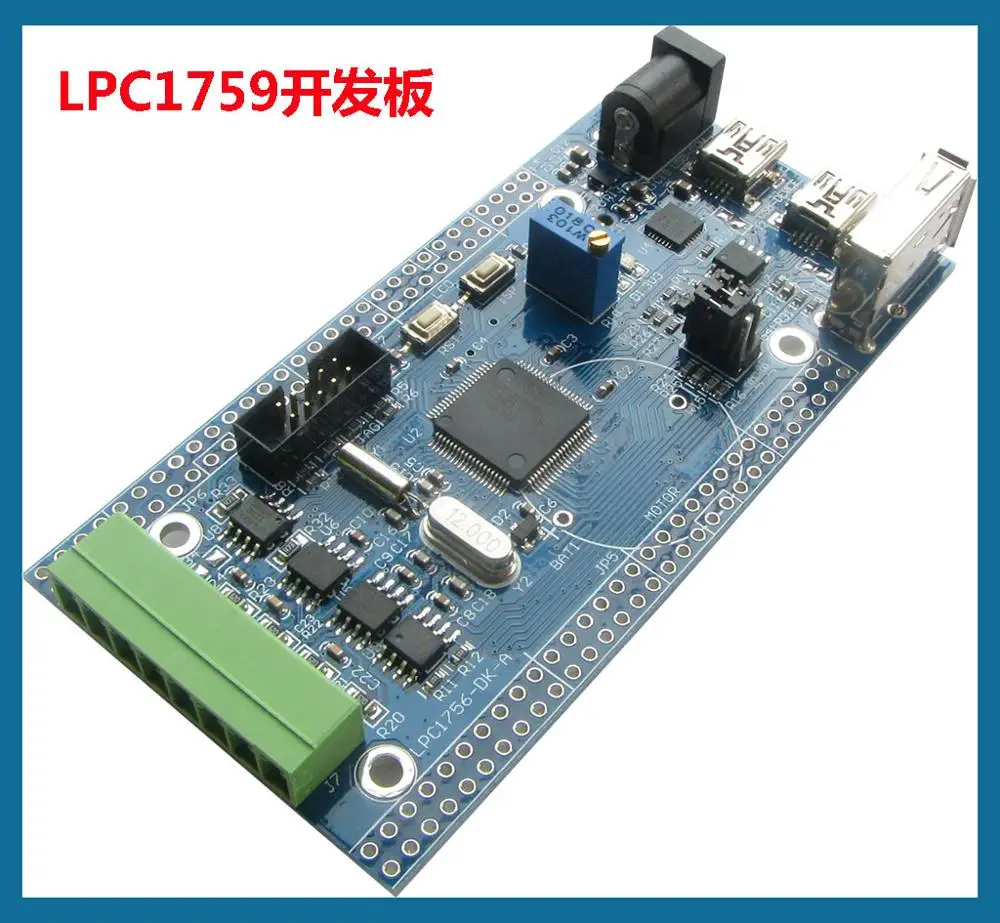

Для NXP LPC1759 плата разработки Cortex-M3 usbhost вы можете подключить U-диск USB-клавиатуру can

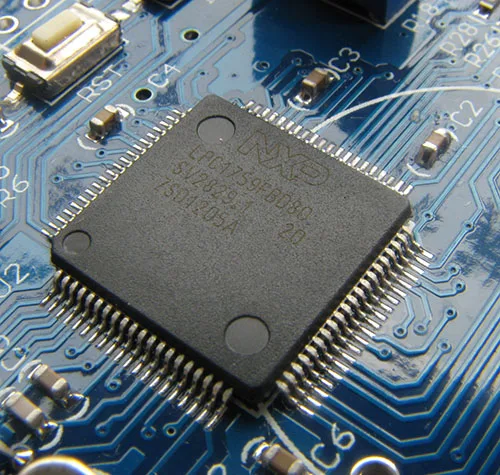

LPC1759FBD80:

Функция и преимущества чипа LPC1759

• Процессор ARM Cortex-M3 работает на частотах до 100 МГц
• Ручной Cortex-M3 встроенный векторный контроллер прерывания (NVIC)
• До 512 Кб на чипе флэш-памяти программирования
• SRAM до 64 Кб
• В системном программировании (ISP) и в программировании приложений (IAP)
• 8-канальный сетевой видеорегистратор Универсальный DMA контроллер (GPDMA)
• Многослойная матрица AHB interconnect обеспечивает отдельные автобусы для каждого хоста AHB
• Шина split APB делает ЦП практически невозможным для остановки с DMA, тем самым достигая высокой пропускной способности
• USB 2 устройство полной скорости/хост/OTG контроллер с выделенным DMA контроллером
• 4 UART с фракционным генератором скорости бод
• Двухканальный контроллер CAN 2.0B
• SPI контроллер с синхронным, последовательным и полным дуплексным соединением
• 2 контроллера SSP с функциями FIFO и multiprotocol
• 2 интерфейса шины I2C поддерживают скорость передачи данных до 400 кбит/с быстрый режим
• I2S (межic аудио) интерфейс для цифрового аудио входа или выхода
• 52 булавки общего назначения I/O (GPIO) с настраиваемым выдвижным/выдвижным резистором
• 12 бит аналого-цифрового преобразователя (АЦП) с тариф ряда до 200 кГц
• 10 бит цифро-аналоговый преобразователь (DAC)
• 4 Универсальные таймеры/счетчики
• ШИМ с управлением двигателем, который поддерживает трехфазное управление двигателем
• Интерфейс кодировщика квадратуры может контролировать внешний кодировщик квадратуры
• Стандартный модуль ШИМ/таймера с внешним счетом входного сигнала
• Часы в реальном времени (RTC)
• Часовой таймер (WDT)
• Система ARM Cortex-M3 поддерживает таймер, включая внешний вход часов
• Стандартный JTAG тест/интерфейс отладки
• Интегрированный PMU (блок управления питанием)
• Четыре режима низкой мощности
• 3,3 В один блока питания (2,4 V до 3,6 V)
• Внешний вход прерывания, который может быть настроен как триггер edge / level
• Неэкранированный вход прерывания (NMI)
• Контроллер прерывания пробуждения (WIC)
• Процессор просыпается из любого режима отключения питания при любом перерыве
• Обнаружение низкого напряжения выполняется с независимым порогом, который может вызвать прерывание и принудительный сброс
• Сброс питания (POR)
• Кристаллический осциллятор, работающий от 1 МГц до 25 МГц
• Внутренний RC осциллятор 4 МГц откалиброван до 1% точности
• PLL позволяет ЦП работать с максимальной скоростью ЦП
• USB PLL обеспечивает дополнительную гибкость
• Защита считывания кода (CRP) с различными уровнями безопасности
• Уникальный серийный номер, используемый для распознавания чипов

Применение

• Ватт-час метр
• Освещение
• Промышленная сеть
• Система сигнализации
• Белые товары
• Управление двигателем

Комплект программного обеспечения-Для получения более подробной информации см. Загрузку, предоставленную на веб-сайтеPDFФайл

USBЧасть

• USBМастер чтения и записиУДисковая программа-Укажите исходный код.
• USBUSBПрограмма клавиатуры-Укажите исходный код.
• USBПрограмма массового хранения-ПредоставляемRAMРежим работы диска.
• USB HIDПрограмма устройства-Это устройство лучшего типа управления.
• Usb-загрузчикПрограмма-UРежим диска обновляет приложение наиболее удобным способом.

БанкаЧасть

• ОСБанкаПрограмма-LPC1759ДвухстороннийБанкаВы можете проверить его без необходимости прикрепить несколько досокБанкаСвязь.

ЖирЧасть

• FatFs-WindowsСовместимостьFAT12/16/32Файловая система
• EFSL-Файловая система, которая занимает меньше места.

SDСекция хранения

• Файловая системаSDКарточная программа-ПоддержкаSDКарта,SDHCМаксимальная поддержка карты32 Гб байтПоддержкаFAT12,FAT16FAT32Формат файла.

Другие небольшие процедуры тестирования

NXPОбеспечивает удобство для пользователей, чтобы быстрее овладеватьLPC17xxВнутренние и внешние ресурсы Программы, мы не знаем, как зарегистрироваться здесь, мы найдем удовлетворительный метод, программа содержитGPIO,EXTINT,UART,ШИМ,ADC,ЦАП,Таймер,SPI,IIC...
