Jovy Re-8500 Jovy системы Темный IR BGA паяльная станция + прямой тепловой набор принадлежностей

Детали продукта паяльной станции BGA

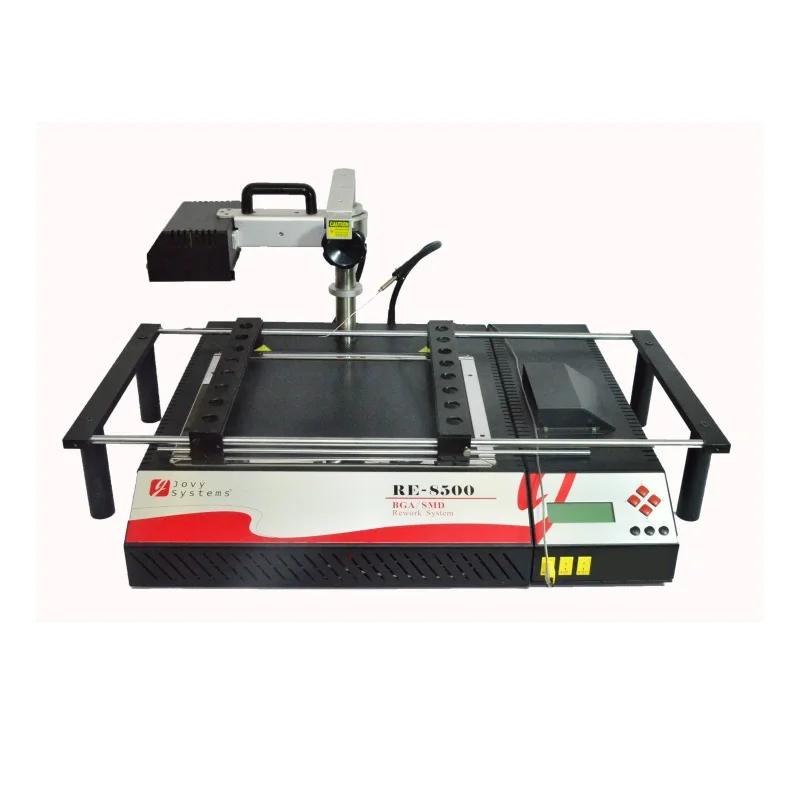

BGA паяльная станцияRE-8500Является одним из самых мощных машин в области BGA rework, так как он имеет много важных и продвинутых функций, которые помогают потребителю получить лучшую производительность простым способом. RE-8500 BGA паяльная станция снабжена инфракрасные керамические нагреватели и широкий нижний нагреватель очень удобно для больших размеров P CBs.

RE-8500 включает в себя три нижних нагревателя с мощностью 3000 ватт и один верхний нагреватель, верхний обогреватель и нижнего обогревателя непосредственно нагревать к чипу BGA, чтобы убедиться, что чип получает достаточное количество тепла, таким образом, он может достигать точки плавления и хорошо паять. Машина оснащена множеством типовОтражателиДля фокусировки и пятнистости верхней нагревательной зоны нагревателя.

Машина имеет три канала термопары для чтения температуры в реальном времени, поэтому вы можете легко контролировать распределение тепла на печатной плате путем рисования термопары чтения на различных трех позициях в реальном времени. Вы также можете создать или изменить и сохранить профили в дополнение к анализатору процесса и профиля для полного изучения процесса и управления.

Паяльная станция BGA RE-8500 использует темно-среднюю инфракрасную технологию для бессвинцовой Пайка и депайка любого компонент печатной платы. Машина снабжена лазерной указкой для точного позиционирования во время процесса переделки.

Паяльная станция BGA Re-8500 также снабжена точкой сигнализации для повышения безопасности и контроля процесса. Она совместима для бессвинцовой и этилированной пайки. Он обеспечивает безопасное нагревание для всех видов компонентов, таких как SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA и все эпоксидные недефилированные μBGA и т. д.

Блок управления находится на стороне нагревательной зоны и не под подогревателем, это будет держать печатную плату прохладной и дать потребителю возможность использовать машину дольше, не беспокоясь о перегреве PCB. Блок управления оснащен внешним охлаждающим вентилятором для холодильной фазы со скоростью от 30С до 60С.

В дополнение ко всем этим функциям, Re-8500 поставляется с динамическим X-Y держателем PCB с подвижной осью, чтобы удовлетворить различные формы и размеры pcbs. Его вакуумный инструмент для захвата имеет подъемную силу до 200gm веса. Аналогично Re-8500 имеет защиту данных паролем и блокировку настроек!

Паяльная станция BGA Re-8500 считается лучшим выбором, который позволяет вам сделать свой процесс переработы и реболлинга эффективным и простым способом.

Как и все наши продукты RE-8500 сертифицированы CE.

Функции программного обеспечения паяльной станции BGA:

Паяльная станция BGA RE-8500-это одна из машин, с которыми вы можете просто ознакомиться, она имеет удобное для пользователя программное обеспечение“Jovy® кофтой» С многоязычным интерфейсом, все Windows многоязычный OS, быстрое подключение USB 2,0 и Улучшенная опция профилирования:

Профили создания: Где пользователь может создать стандартные профили или Бесплатные профили режима, затем загрузить его для повторной работы 8500 BGA памяти станции или сохранить его на ПК.
Редактирование профилей: Пользователь может загрузить любой сохраненный профиль на ПК и изменить его параметры.
Профиль в режиме менеджера: Пользователь сможет импортировать, изменить, удалить и сохранить профили, сохраненные на памяти RE-8500, можно повторно загрузить их для повторной загрузки 8500.

* Процессы:
(1) Запуск ручных процессов или предварительно сохраненный процесс профиля.
(2) мониторинг распределения тепла на печатной плате путем рисования термо-пары чтения на различных пяти позициях в режиме реального времени.
(3) проводите анализ процесса работы термо-пары чтения в режиме реального времени.
(4) Сохраните неограниченное количество графиков и данных запуска (термопары чтения) файлов.
* Обновление повторной прошивки 8500 через программное обеспечение через подключение USB 2,0.
* Полный контроль всех периферийных устройств RE-8500, таких как вентилятор, насос и лазер.
* Поддержка стандартов по Цельсию и температура по Фаренгейту.
* Режим работы в автономном режиме: можно создавать профили и анализ файлов данных запуска без подключения повторного 8500

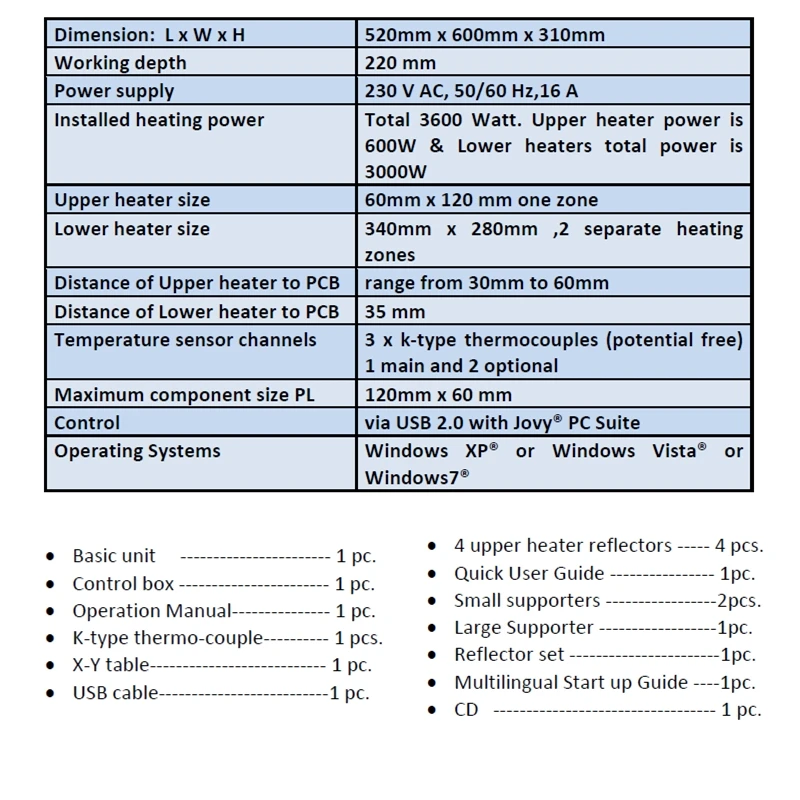

BGA Rework Технические характеристики Re-8500:

Область применения:

* Ноутбук и Материнские платы переработы и ремонта.
* Приложения игровых консолей переработают и восстанавливают.
* Малый и средний размер электронный блок заводов.
* Военные утонченные приложения переработы и ремонта.
* Применение медицинского оборудования переработает и ремонт.
* Автомобильные Приложения переработы и ремонта.
* Светодиодные системы и светодиодный приложения.
* Домашние устройства и персональные гаджеты приложения для переработы и ремонта.
* Сетевые и коммуникационные приложения переработы, ремонта и сборки.
* Блок питания и управления PCB приложений переработы, ремонта и сборки.

Компоненты Тип:

* BGA на гибкой печатной цепи.
* Разъемы PTH, слоты для карт и розетки.
* Корпус металлических компонентов.
* Микросвинцовая рамка.
* PBGA с теплоотводом.
* Пластиковые розетки процессора.
* Металлическая оболочка.
* CSP и тонкие канавы BGA.
* Пластик PLCC.
* При помощи розетки с отверстиями.
* Тяжелая масса CCGA и CBGA.
* Наполнитель или эпоксидное покрытие компонентов.
* QFN, VQFN и улучшенный дизайн QFN.
* Упаковка через пакет (ПОП).

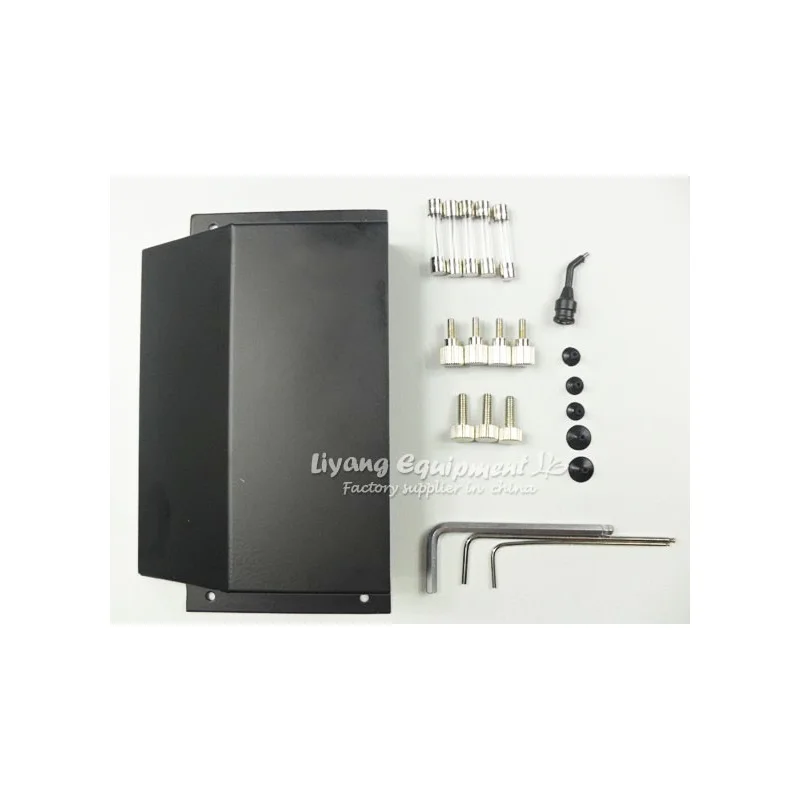

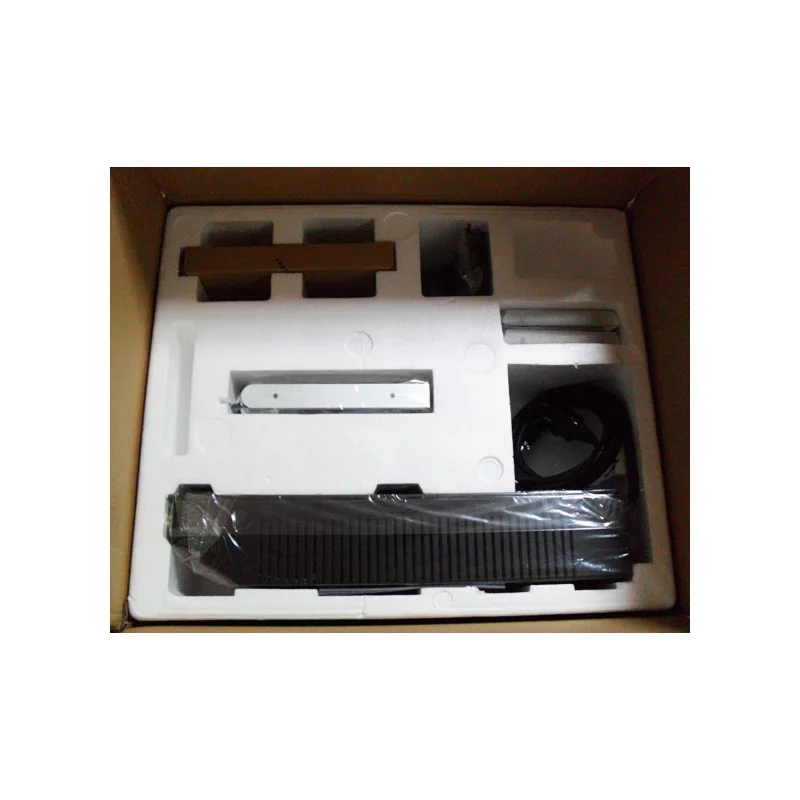

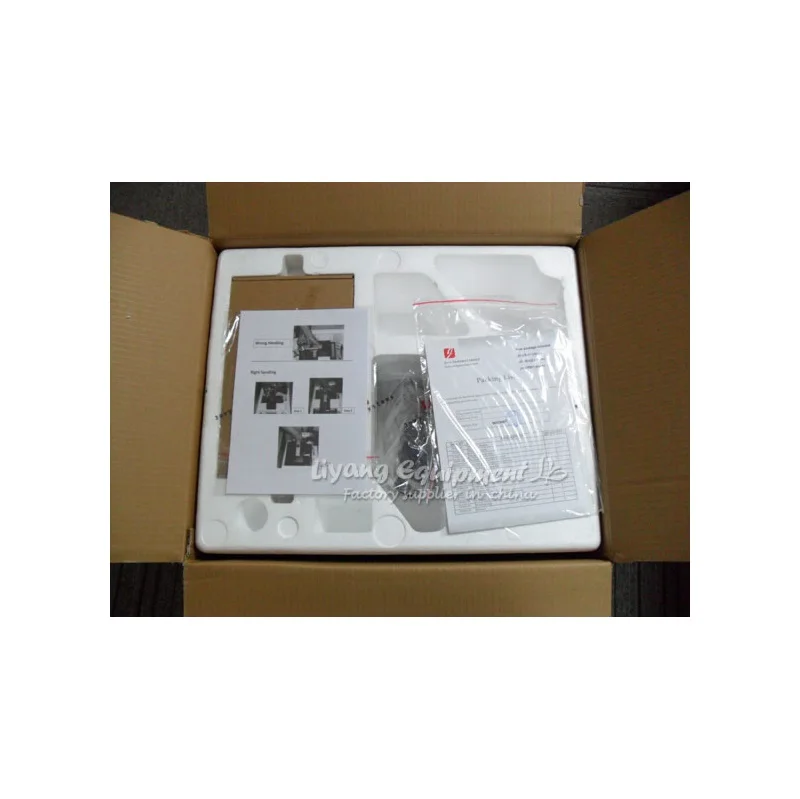

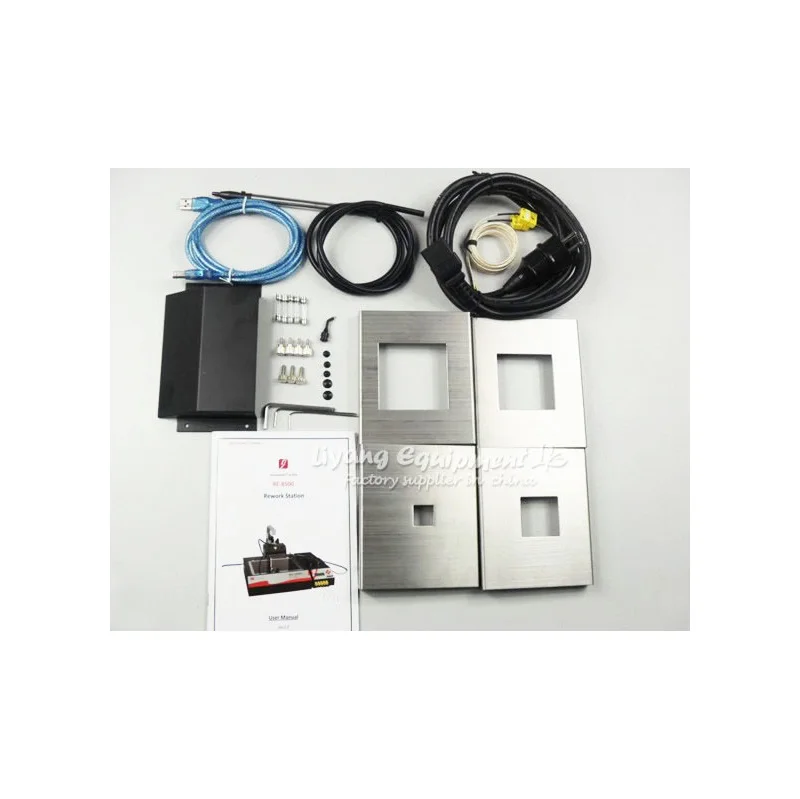

Упаковочный лист RE-8500:

* RE-8500 машина.
* X-Y набор стола.
* Верхний комплект отражателей нагревателя (4 типа).
* Направляющая для вентилятора крышка.
* 1 термопары.
* USB кабель.
* Набор насосов (трубка насоса + дозатор + 5 насадок).
* Мощность кабель.
* Смазка.
* 3 ключа Аллена. В * 5 предохранителей.
* 7 винтов. v * Руководство пользователя и CD.

RE-8500 Гарантия:

1 год применяется с даты покупки с пожизненным полным приложением и технической поддержкой.
