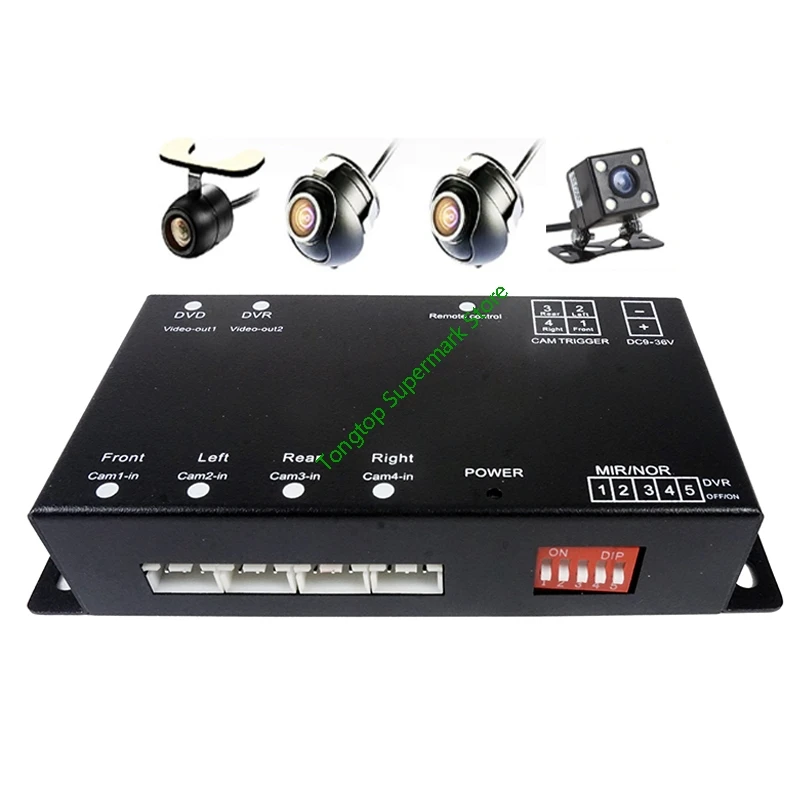

360 градусов Автомобильная парковка передний/левый/правый/задний вид 4 камеры

360 градусов Автомобильная парковка передний/левый/правый/задний вид 4 камеры

Напоминаем:Нельзя подключить микросхему MCCD.

С 4 камерами Опция:

Руководство пользователя

Прежде всего, большое спасибо за использование нашей системы парковки!

Интеллектуальная система парковки Quad для вашего автомобиля с точки зрения изображения слепых мест, для вашего безопасного вождения эскорта. Наслаждайтесь вождением, вождение без слепых мест, чтобы почувствовать отсутствие мертвых концов.

Эта высококлассная автомобильная система парковки в сочетании с привычками владельцев вождения разработала экономически эффективные продукты автомобильной безопасности, более подходящие для использования владельцами.

Эта система парковки основана на дорожных условиях, на которой отображаются привычки работы водителя, ручное и автоматическое управление видеоанализом.

<Советы безопасности>

1. Этот продукт является только системой помощи при вождении, вы концентрируетесь на безопасном вождении.

2. Перед использованием этого продукта, пожалуйста, прочитайте подробные инструкции.

3. Автомобиль в режиме быстрого вождения, предлагаемое Закрытие этого продукта, концентрируя внимание на дорожных условиях.

4. Пожалуйста, осознанно соблюдайте правила дорожного движения, имеющие отношение к стране.

<Роль и функции системы парковки>

★Интеллектуальная система парковки Quad не разрушает оригинальную автомобильную цепь, не влияет на безопасность автомобильной цепи, не влияет на гарантию транспортного средства 4S ситуации с магазином.

★Этот продукт имеет переднюю, левую сторону, как правую, заднюю четыре функции, водитель может в соответствии с требуемой окружающей средой вождения, мониторинг ситуации вокруг автомобиля; два режима с автоматическим и ручным управлением, когда заводской автоматический режим по умолчанию.

Ⅰ. Описание

(1) Светодиод питания, мощность, светильник s горит, когда напряжение ниже 9 В, мигает светильник питания; Когда система входит в режим ожидания, мигает светильник питания. Этот продукт является нормальным входным напряжением 12/24 в.

(2) ТРИГГЕРНАЯ линия и ручные клавиши могут выбрать изображение любым способом 4-полосная камера

(3)В режиме триггера эффективно отдайте ключи. При нажатии на ручную клавишу «Quad»ИлиКнопка, триггер недействителен, отменить "QUAD" триггер, чтобы быть эффективным

(4) После запуска отмены изображение задерживается на три секунды и входит в режим ожидания.

(5) Условие триггера, нет приоритета, когда ТРИГГЕРНАЯ линия, когда больше, чем два триггера, затем линия триггера, соответствующий канал полноэкранного изображения, всего три секунды, И затем автоматически разбивается экран изображения.

(6) можно подключить до четырех камер и автоматически разделить видео экран

(7) Автомобильная камера питается от устройства для легкой проводки

(8) устройство dvd-дисплея, срабатывающее при помощи переключателя, проводки и удобства отображения

(9) каждое изображение может быть настроено для передачи/зеркального отображения соответственно, разъемы RCA могут быть настроены для подключения DVR / VCD

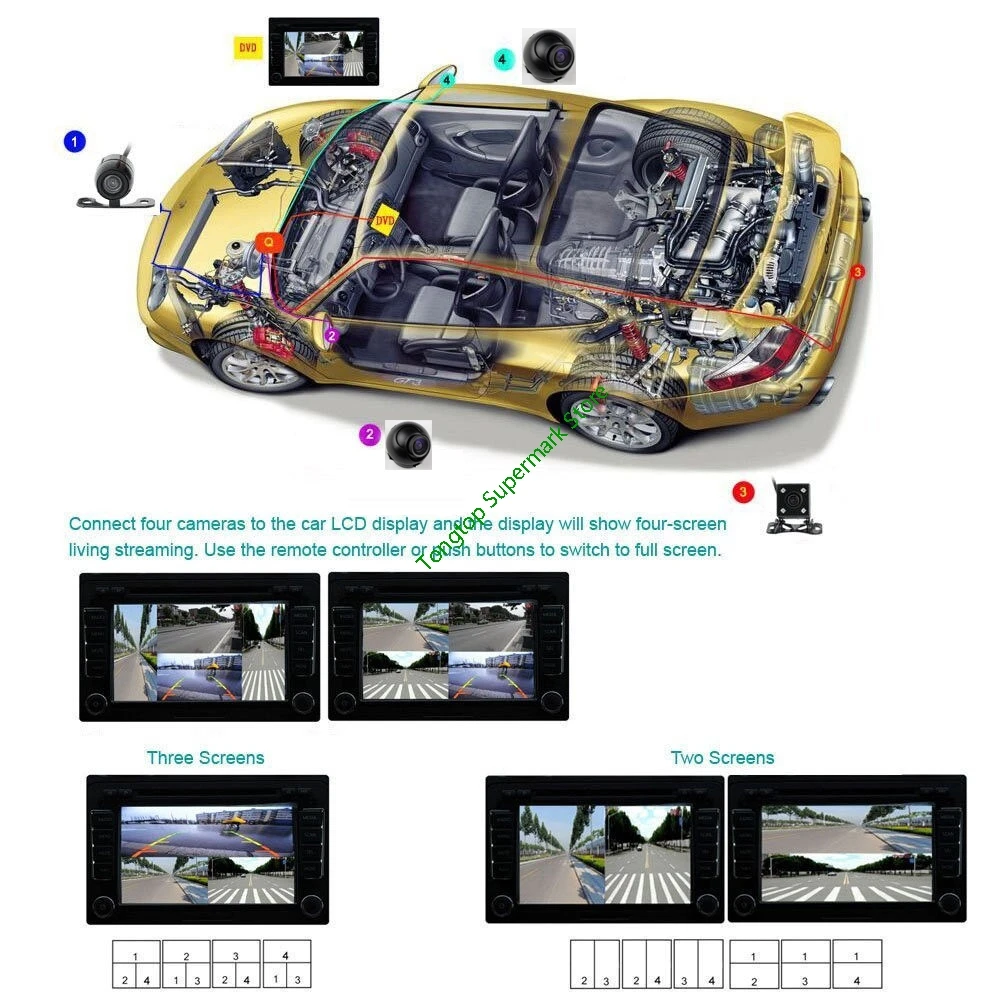

Ⅱ.Режим экрана

★Автоматический режим вводит: (номера представляют соответствующий номер канала камеры, номер канала не отображается)

(1)При подключении к четырем камерам камера работает после запуска автомобиля, экран автоматически отображает режим Quad, автоматически отключается через 5 секунд.

(2)При подключении к трем камерам камера работает после запуска автомобиля, экран автоматически отображает три режима разделения, автоматически отключается после задержки в 5 секунд.

(3)При подключении к двум камерам камера работает после запуска автомобиля, экран автоматически отображает двойной режим разделения, автоматически отключается через 5 секунд.

(4)Запуск запуска вперед, в зависимости от полноэкранного режима до показа, автоматическое отключение задержки выхода 3 секунды.

(5)После запуска переднего или обратного питания Поверните налево, поверните левый светильник на полный экран в течение 3 секунд после восстановления автоматической сегментации видеоизображений.

(6)После запуска переднего или обратного питания, поверните направо на свет, поверните правый триггер полный экран дисплея в течение 3 секунд, чтобы вернуться к автоматической сегментации видео изображений.

(7)Включение обратного триггера, подключение к полноэкранному дисплею заднего хода, автоматическое отключение после подвешивания заднего хода задержка на 3 секунды,

★Введен ручной режим:

При выключении коснитесьМожно включить, дисплей автоматически разделит экран изображения, нажмите еще раз, чтобы закрыть.

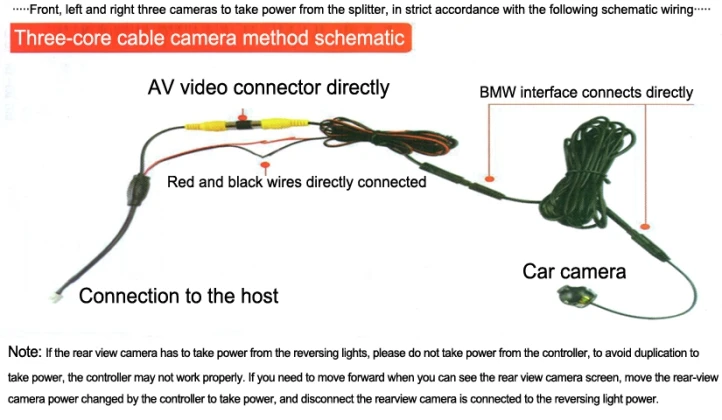

★Хост-бокс с высокой интеграционной технологией, четыре Камеры Централизованного блока питания от хоста, тем самым значительно уменьшая утомительную проводку во время установки, В дополнение к четырем камерам записан сигнал изображения после того, как хосты преобразованы видео кабелем и навигацией DVD соединения порта «AV»

Ⅲ. Функции пульта дистанционного управления:

:Нажмите, чтобы отобразить"Тип "Quad split mode.

:Нажмите, чтобы отобразить режим «H-type» Quad split

:Нажмите, канал 1 полный экран снова нажмите, вернитесь к автоматическому дисплею.

:Нажмите, полный экран канала 2, нажмите еще раз, чтобы вернуться к автоматическому дисплею.

:Нажмите, канал 3 полный экран снова нажмите, вернитесь к автоматическому дисплею.

 :Нажмите, полный экран канала 4, нажмите еще раз, чтобы вернуться к автоматическому дисплею.

: Нажмите, отображение 3 режима разделения экрана,Цикл через каждый экран, каждый нажмите переключатель режима.

:Нажмите, дисплей двойной сплит-режим,Цикл через каждый экран, каждый нажмите переключатель режима.

     :Нажмите кнопку включения, снова нажмите кнопку выключения.

P.S. Когда вы нажимаете ручную клавишу"Четырехъядерный"ИлиКлавиша, триггер недействителен, отменить "QUAD" триггер, чтобы быть эффективным

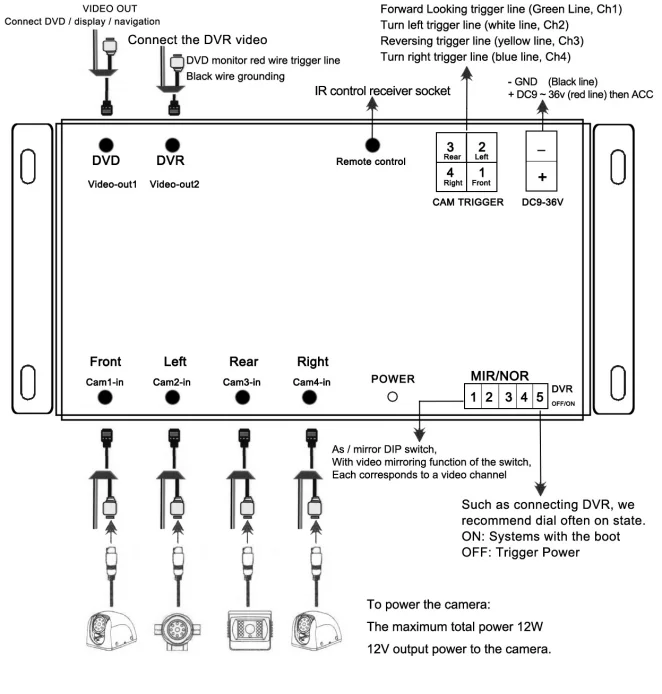

Ⅳ.<Монтажная схема>

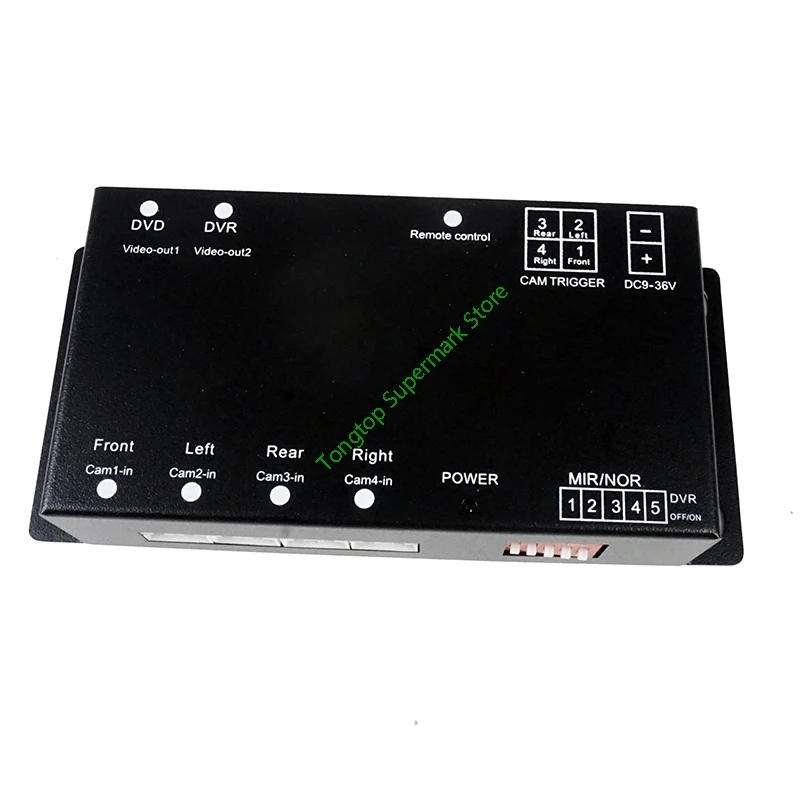

<DIP переключатель>

★Зеркальный DIP-переключатель: 4 переключателя, достижение о зеркале: Включение циферблата, зеркальное отображение; Выключение просто циферблат вниз. По умолчанию.

★Видеорегистратор DIP switch: переключатель, система переключения включена: вверх циферблат, система всегда загружается; Набран вниз, запуск загрузки.

Запись видеорегистратора доступа, рекомендуется в режиме ON state.

Флуоресцентный. Технические параметры

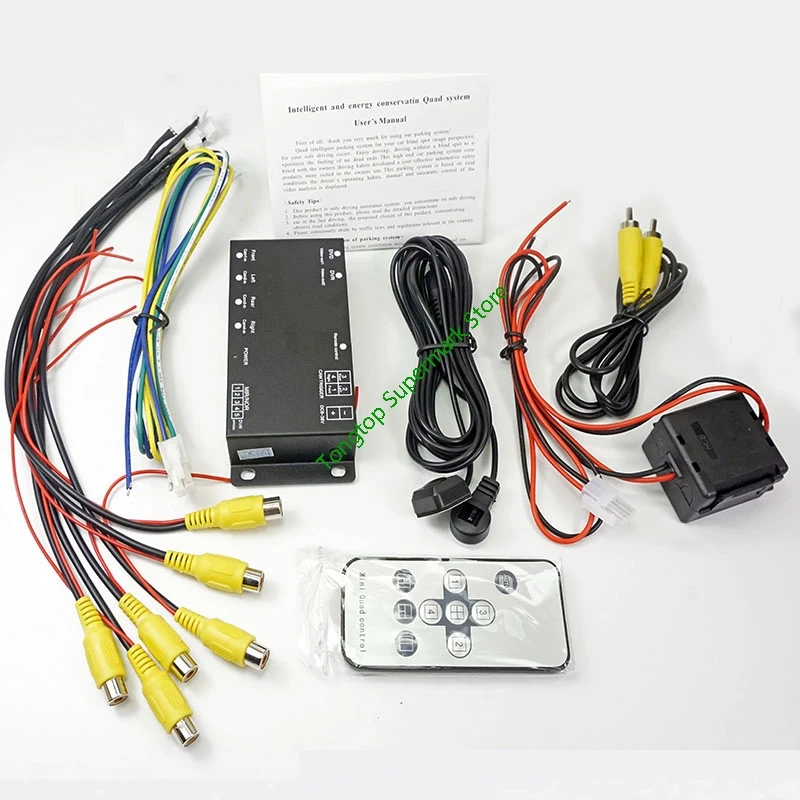

Посылка включает в себя:

Видеокабели 31 см × 6 шт.

Дисплей видео кабель 1м
Пульт дистанционного управления
Считыватель карт Micro SD
9V-36V мощность

Блок управления видео
Триггер для камеры
Руководство пользователя
Гарантийный талон

4 камеры (опционально)

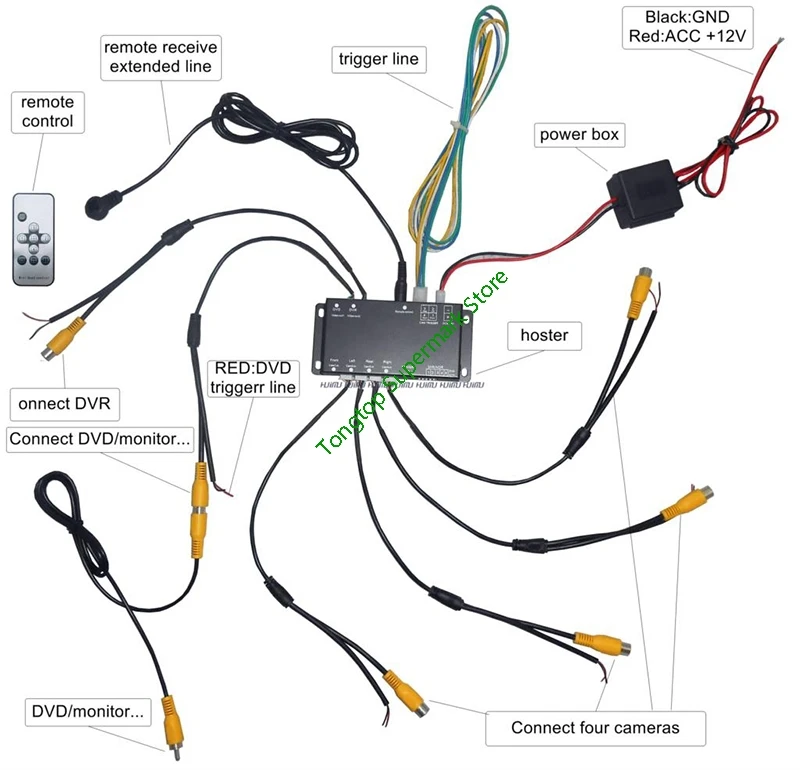

<Четырехъядерный триггер описание линии>

Четырехпроводный:

Линия 1 (зеленый)Это передний вид триггерной линии, вы можете получить доступ к передней офисной вспомогательной лампе или другому нейтральному переключателю, когда срабатывает, система загружается, отменяется, система в режиме ожидания

Линия 2 (белый)Слева, в качестве триггерной линии, затем поверните налево на светильник положительным (при тестировании электрической ручки мерцание). Когда триггер, автоматический полноэкранный дисплей,

Линия 3 (желтый)Для обратного хода триггерной линии, а затем Реверсивный светильник положительный, когда срабатывает, система загружается, когда выводится, система в режиме ожидания,

Линия 4 (синий)Справа, так как триггерные линии (искрятся при тестировании электрической ручки), то поверните направо на свету положительным,При срабатывании автоматический полный экран
