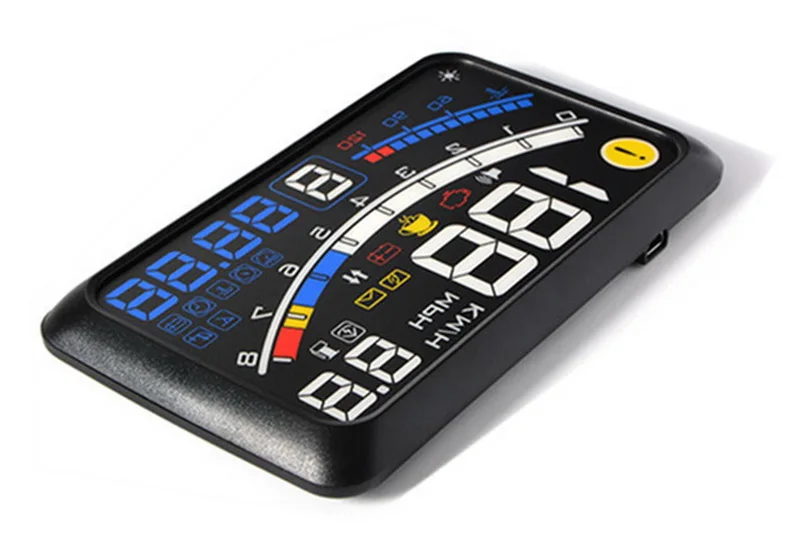

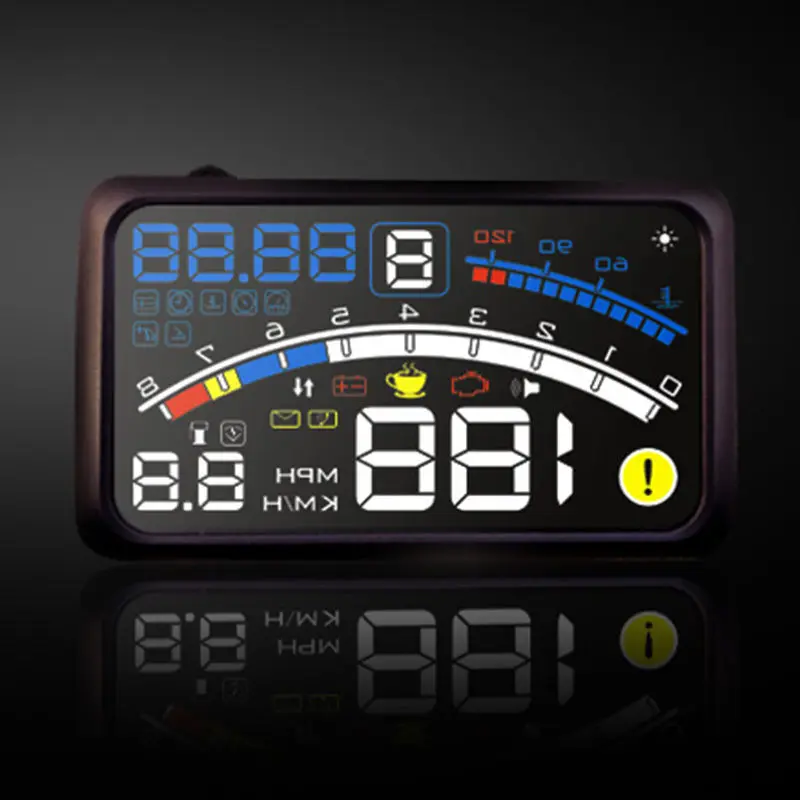

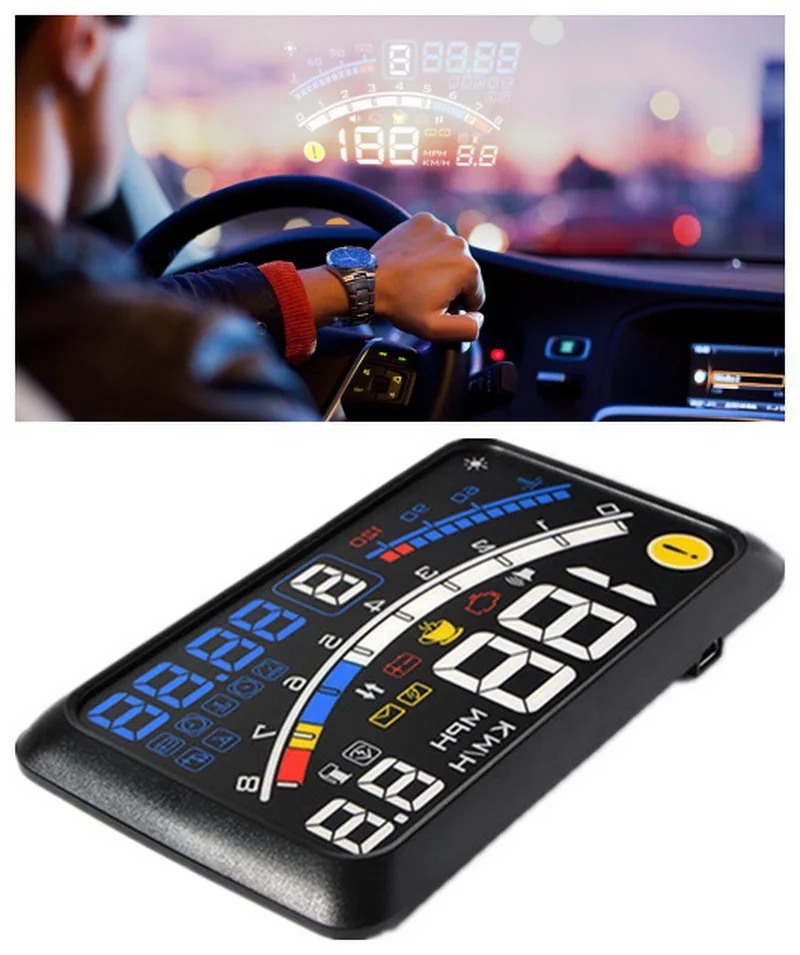

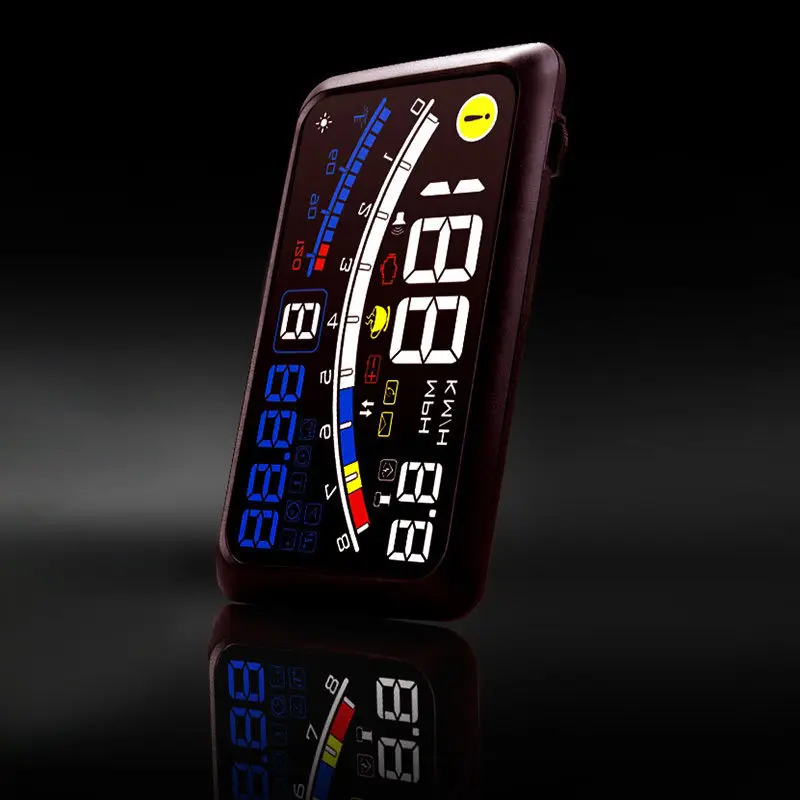

F4 HUD Дисплей 5 дюймов интеллектуальное потребление данных Диагностика OBD2 и EUOBD

    Руководство пользователя для отображения головы

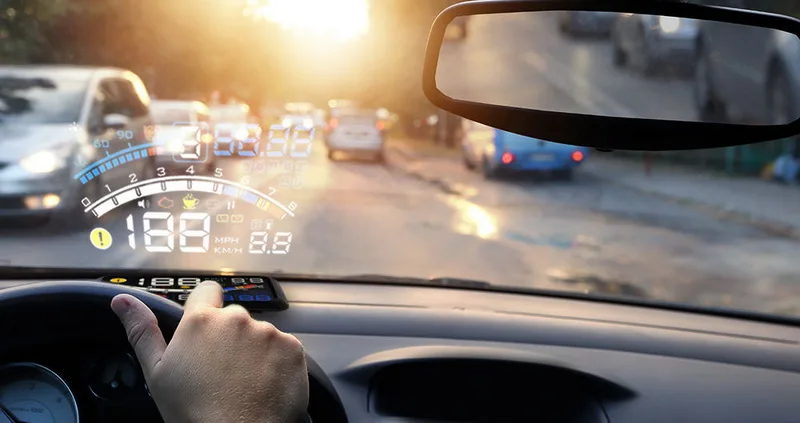

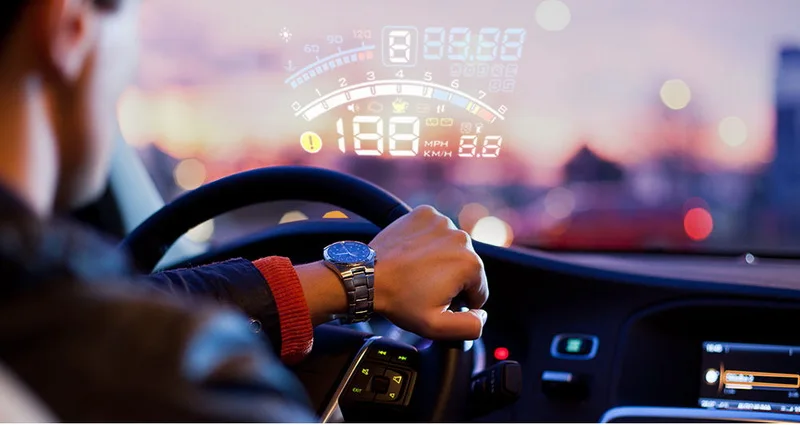

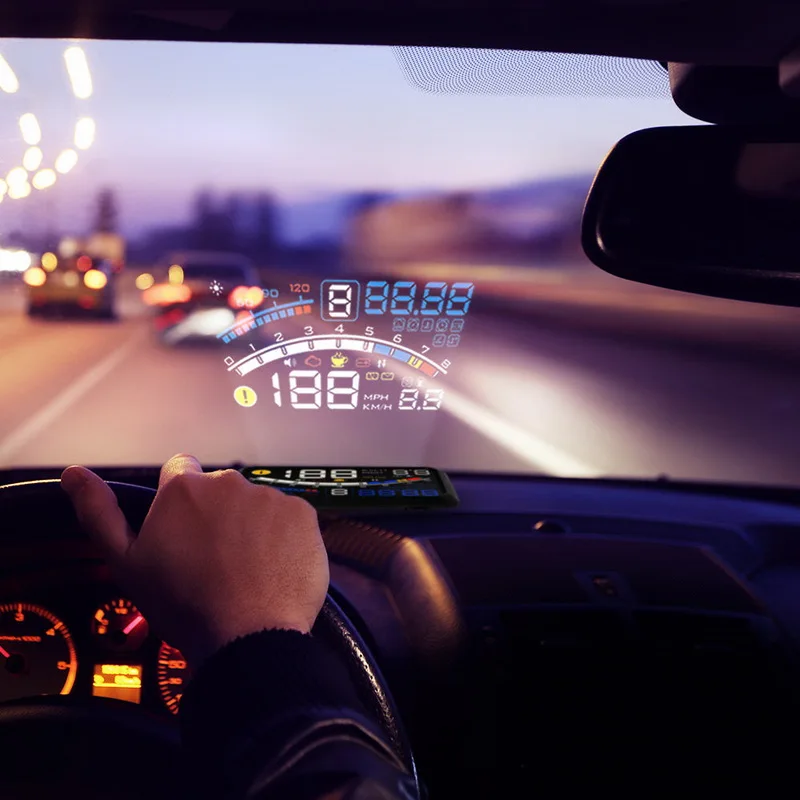

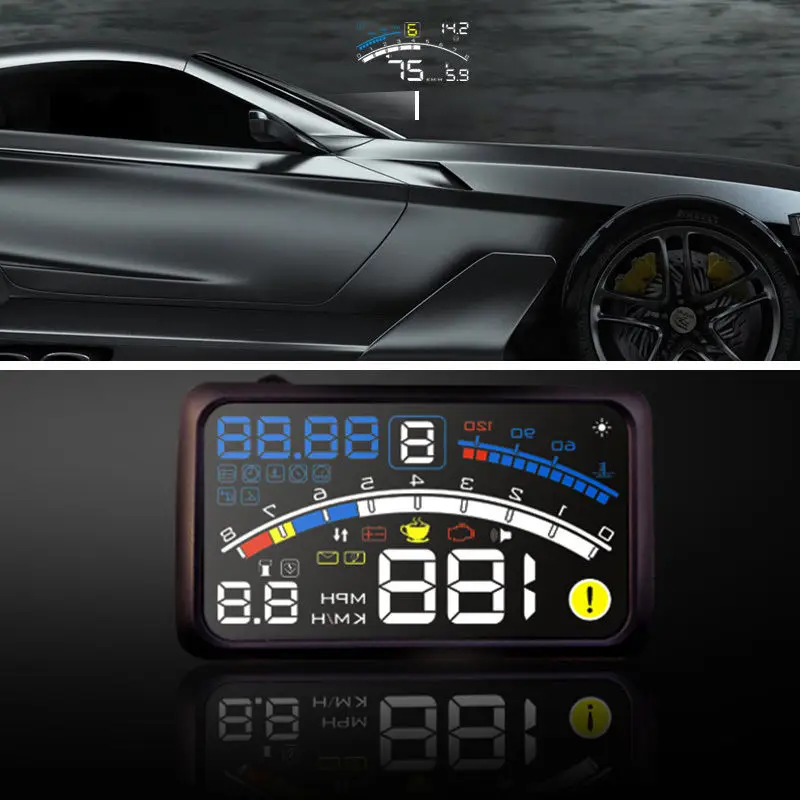

HUD короткий для дисплея головы вверх. он отображает данные о вождении на лобовом стекле, такие как скорость, об/мин, расход топлива, температура воды, напряжение; Избегайте вождения становятся опасными из-за просмотра инструмента во время вождения. водители могут мгновенно читать информацию о вождении и всегда могут поддерживать Наилучшее Состояние на пути с HUD.

Основные функции и особенности HUD:

1.Доступно для автомобилей с OBD2 и EUOBD портом (автомобильная автоматическая система диагностики), подключи и работай

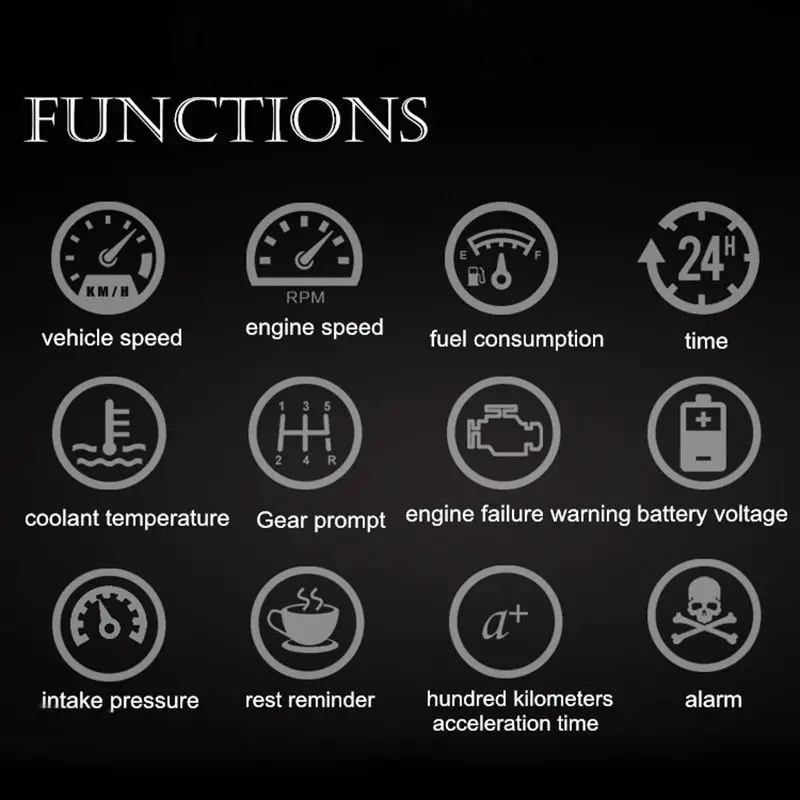

2.Богатое содержание: скорость, обороты двигателя, температура воды, напряжение, расход топлива, код неисправности двигателя

3.Режим отображения: режим по умолчанию, высокоскоростной режим, автоматический режим.

4.Километр и миля можно переключать свободно.

5.Экран 5,5 дюйма HD дисплей, легко читается

6.Автоматическое включение/выключение: HUD запуск и выключение автомобиля, эффективная защита автомобильного аккумулятора; сохранение режима ручного переключения, более легкое управление HUD.

7.Сверхскоростная сигнализация включает односкоростную сигнализацию и четырехступенчатую сигнализацию

8.Сигнал тревоги об/мин двигателя может помочь повысить эффективность использования топлива путем переключения и хорошо подходит новичкам.

9.Автоматический и ручной режим регулировки яркости, вождение без бликов

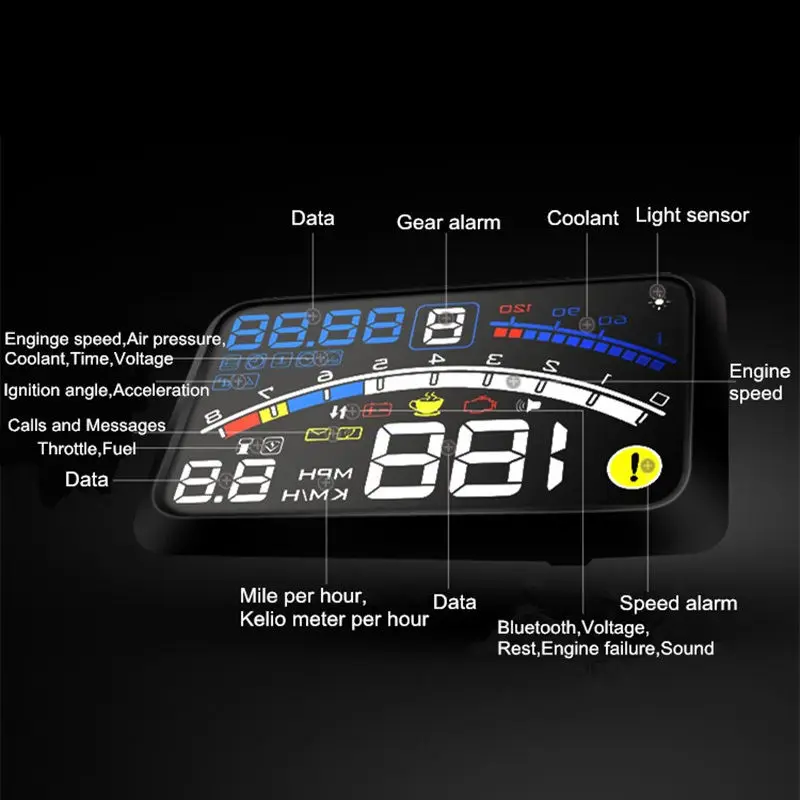

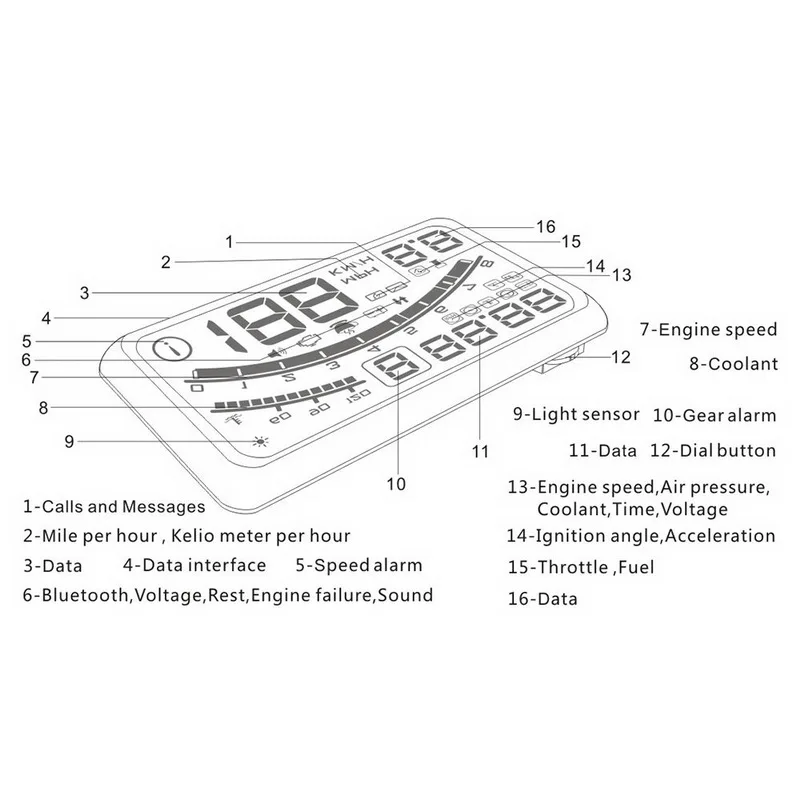

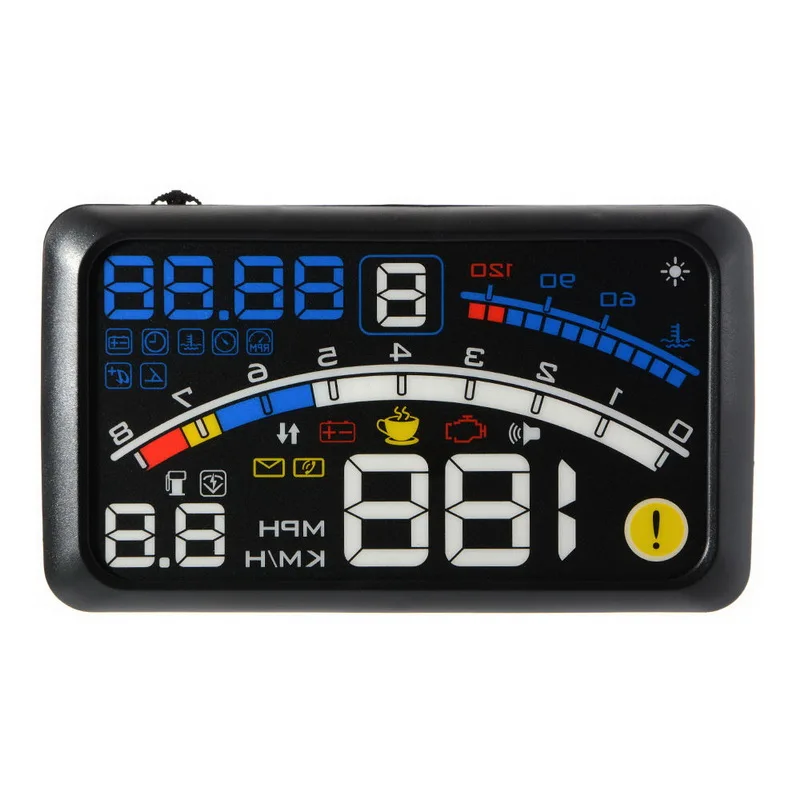

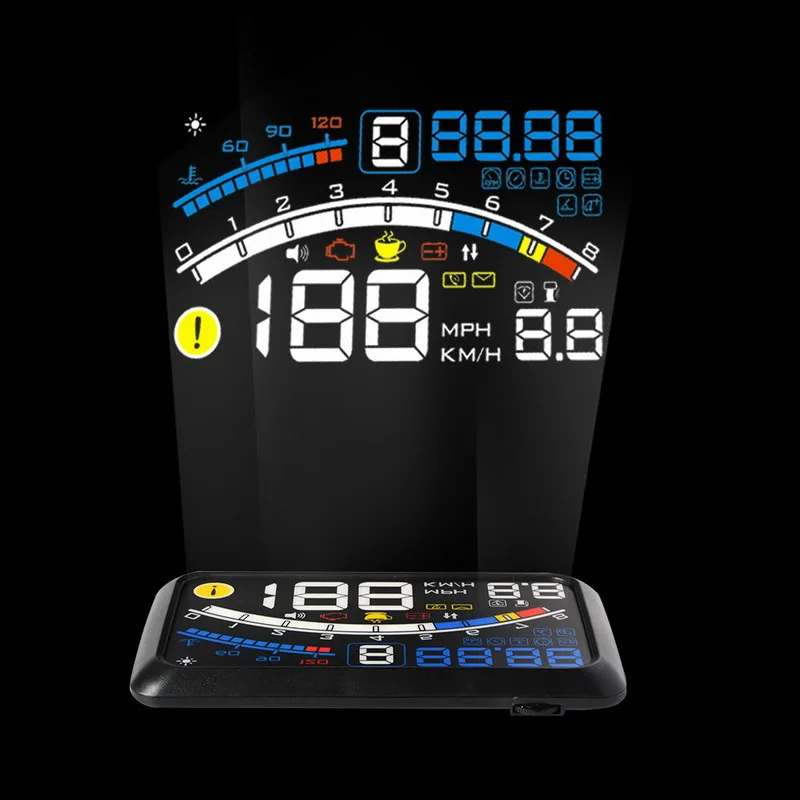

Основная информация о дисплее

1.Датчик яркости

2.Значок температуры воды

3.Шкала температуры воды

4.Масштаб оборотов двигателя

5.Оповещение о превышении скорости

6.Дисплей шестерни

7.Многофункциональное значение

8.Значок для оборотов двигателя, давления на входе, температуры воды, часов, напряжения, угла зажигания, времени ускорения для 100 км

9.Положение Дроссельной заслонки и расход топлива

10.Многофункциональное значение

11.Знак зуммера, неисправность двигателя, сигнализация усталости, сигнализация напряжения, передача данных

12.Блок скорости

13.Звонки и SMS оповещения (эта функция сейчас не открывается)

Когда HUD включен, Метод настройки кнопки

1. Нажатие влево: переключатель для часов, температуры воды, давления на входе, оборотов двигателя, угла зажигания, времени ускорения для 100 км

(Пожалуйста, обратите внимание, после ввода в меню настройки, нажмите влево, чтобы увеличить параметр)

2.Нажмите вправо: переключатель для расхода топлива, положение дроссельной заслонки (Пожалуйста, обратите внимание, после ввода в меню настройки, нажмите вправо, чтобы уменьшить параметр)

3.Короткое вертикальное нажатие: Войдите в меню настройки, короткое вертикальное нажатие для увеличения меню

4.Длительное нажатие вправо для 5S: Включение или выключение звукового сигнала.

5. Вертикальное длинное нажатие: Войдите в меню настройки (0-23), после завершения настройки параметра, вертикально удерживайте 5S, чтобы сохранить и выйти

Звуковой сигнал ВКЛ/ВЫКЛ:

Пуш-апСправаДля 5s, Все функции будильника выключены, снова нажмите на него 5s, Функция будильника.

Коды неисправностей двигателя:

Когда HUD Подключен Автомобили, Пожалуйста, Donnot Для Старт  Двигатель, Переход к'На', Дождитесь отключения HUD. Долго нажимайте вправо для 5S, HUD даст звуковой сигнал, затем HUD закончит очищать код ошибки.

Заводская установка:

Когда HUD включен, нажмите на кнопку волны, чтобы 5S могли войти в меню настройки, короткое нажатие в разное время, чтобы найти меню 23, нажмите влево, чтобы отрегулировать значение по умолчанию до 1, затем удерживайте кнопку волны для 5S, чтобы сохранить и выйти.

Настройки HUD:

Значение спидометра автомобиля было отрегулировано на заводе автомобиля, чтобы сделать вождение безопасным. так как HUD получает данные от ECU, таким образом, HUD Дисплей является точным значением. расчетные данные ECU будут немного отличаться от данных приборной панели автомобиля. Если вы обнаружите, что значение дисплея HUD не такое, как у вашей приборной панели, вы можете войти в настройки меню для настройки значения HUD, тогда информация о дисплее HUD будет такой же, как у вашей приборной панели.

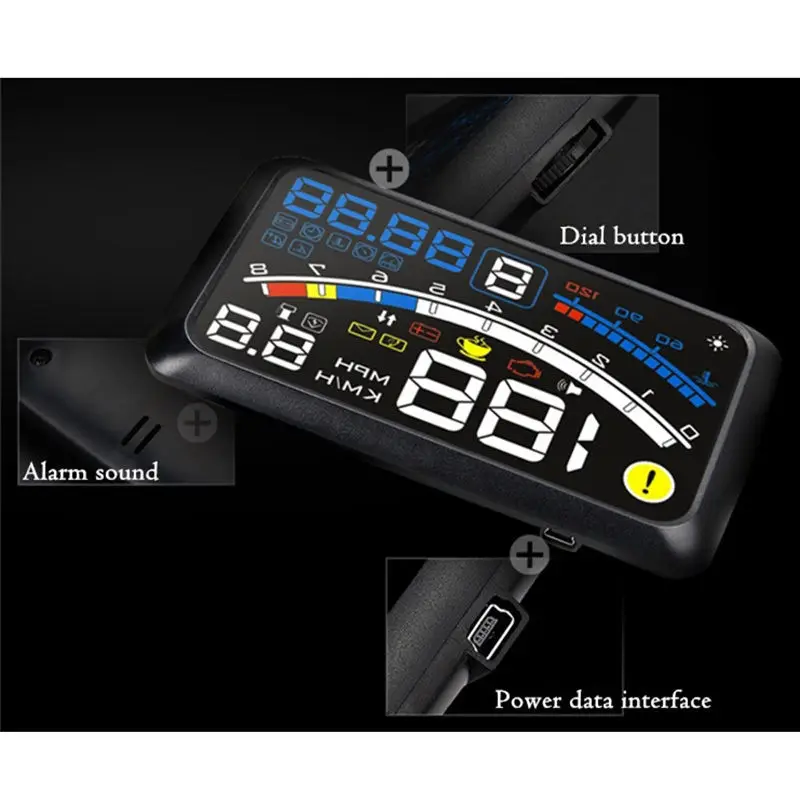

Вертикально нажмите в волновой кнопке 5 секунд:

Введите в меню настройки (есть 3 направления для волновой кнопки: вправо, вертикально, влево), вертикальное длинное нажатие, введите настройки меню, вертикальное короткое нажатие 1 раз, опции меню увеличат 1 единицу, нажмите левую или правую волновую кнопку, чтобы увеличить или уменьшить значение параметра. После регулировки вертикально удерживайте 5 секунд, чтобы вернуть предыдущий интерфейс.

Таблица регулировки меню:

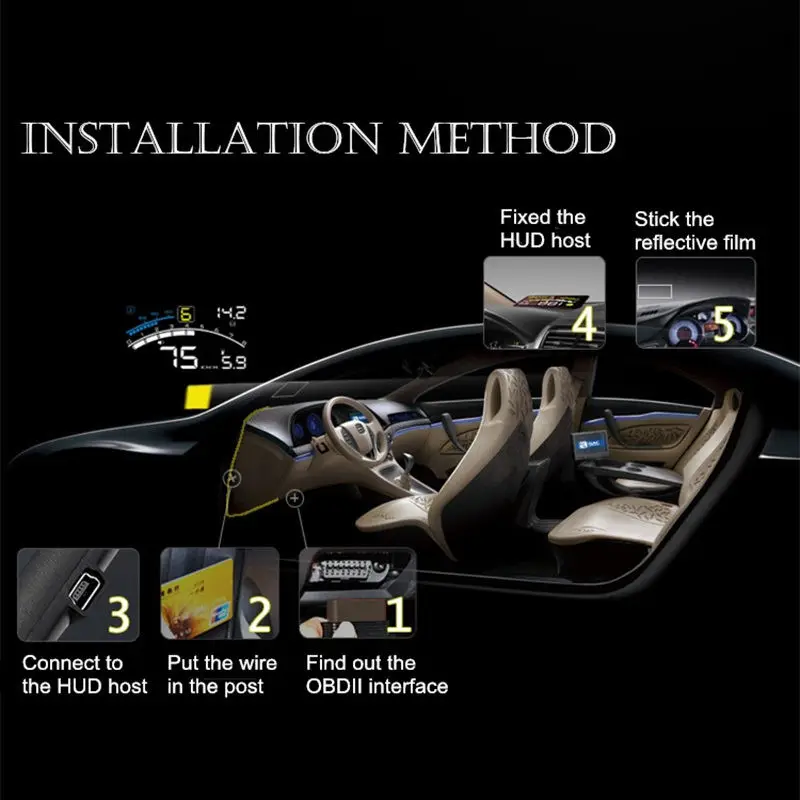

Установка HUD:

1. Знайте свой бренд автомобиля, HUD работает для автомобилей с OBDII соглашением или ЕС OBD соглашением. Откройте капот двигателя и найдите наклейку ниже (см. Изображение ниже 1), если у него есть такие слова, как сертификат OBDII, то он может быть установлен.

2 Найдите диагностическую ссылку 16 pin (см. Изображение ниже 2) транспортного средства и хорошо подключите его к соединительной линии OBDII.

Использование и установка для отражения пленки:

Обратите внимание: HUD проектирует информацию приборной панели на лобовом стекле автомобиля, потому что ветровое стекло двойное, что сделает двойное отражение на ветровом стекле при его работе. двойное отражение будет отличаться из-за разного ветрового стекла. если вы видите четкую информацию о дисплее, нет необходимости использовать отражающую пленку. Если есть двойное изображение, используйте отражающую пленку.

Во-первых, пожалуйста, положите нескользящий коврик на приборную панель, а затем Наденьте HUD. отражающая пленка может быть приклеена к положению прямо над положением HUD, которое может отражать экран хоста к ветровому стеклу.

Методы вставки пленки:

1. Распылите некоторыеВодаНаМесто, на которое будет наклеена пленка, А затем используйте сухую ткань для очистки;

2.Снимите заднюю сторону(Отметьте 1) отражающую пленку, затем вставьте ее в оконное стекло.

3.После того, как вы скорректировали расположение, вы можете использовать картон с царапинами или что-то еще плоское, чтобы разгладить пленку и выдавить воду наизнанку, пока в ней не будет пузыря или воды.

4.Снимите защитную пленку (отмеченную 2) отражающей пленки. Если пленка не может отображать всю информацию, пожалуйста, настройте нескользящий коврик, чтобы перемещать положение.

Технические параметры:

Температура окружающей среды:-40c-+ 80c атмосферное давление 86-106KPa

Относительная влажность: 10%-95% шум окружающей среды <= 60 дБ (A)

Уровень звукового сигнала: "= 30 дБ (A)

Рабочее напряжение: 9 В ~ 16 В постоянного тока (12 В постоянного тока/400 мА)

Размер HUD:  150*85*14 (мм)

Вес HUD: 110 г

Решение общих проблем

1. Экран без дисплея и без электричества

Причина:Запустите двигатель автомобиля; Проверьте, тугая ли линия кабеля OBD; Потяните кабели OBD еще раз, чтобы убедиться; Проверьте, включен ли выключатель питания HUD. Если дисплей все еще отсутствует, пожалуйста, измените другой автомобиль для тестирования, проверьте, хороший ли диагностический интерфейс OBD автомобиля, если он не хорош, пожалуйста, отремонтируйте его и повторите попытку.

2. HUD показывает только напряжение автомобиля и автоматическое выключение после 30 секунд, когда он находится в состоянии с электричеством во время вождения.

Причина: HUD доступен только для автомобилей с Соглашением OBD2 и EU-OBD(Европейский регион: после 03 лет, другие регионы: после 07 лет)

HUD продукты не поддерживают JOBD и OBDI и рекомендуемый тест для другого автомобиля.

3. Не видно четко, когда HUD под солнечным светом.

Проверьте, порвана ли защитная пленка HUD, и, пожалуйста, наклейте отражающую пленку в подарочной коробке, соответствующей ветровому стеклу. или нажмите вертикально в течение 5 секунд, чтобы войти в настройки меню, когда HUD включен, короткое нажатие 5 раз в меню 5, отрегулируйте параметр на 2, вертикальное нажатие в течение 5 секунд, чтобы сохранить.

4. Неправильная операция приводит к сбоям. Или неточные данные

Сделайте заводскую установку.

5.Неточная скорость

Сначала убедитесь, что блок скорости верен или нет, по умолчанию-км, а блок скорости можно переключать MPH и KM/H в меню 22.

Во-вторых, когда HUD включен, вертикально нажмите кнопку волны 5 секунд, чтобы войти в опции меню, здесь опция меню Показывает 0, параметр показывает 107, нажмите правую или левую волновую кнопку, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не покажет правильный. после регулировки вертикально нажмите в течение 5 секунд, чтобы сохранить его.

6.Неточный расход топлива

В условиях с питанием, вертикально нажмите кнопку волны 5 секунд, чтобы войти в меню, показать нажмите в 9 раз, чтобы найти меню 9, значение по умолчанию 16 (означает еМиссия 1,6L) Нажмите левую или правую волновую кнопку, чтобы увеличить или уменьшить значение в соответствии с разницей в выбросах вашего автомобиля, пока она не отобразится правильно. Вертикальное нажатие в течение 5 секунд, чтобы сохранить и выйти.

Или найдите меню 2, параметр показывает 100, нажмите влево или вправо, чтобы настроить.

7.Установка HUD для ASS (автоматическая система запуска/остановки)

Вертикальное нажатие в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 18 раз в меню 18, по умолчанию параметр 0, нажмите вправо или влево, измените его на 1, вертикальный пресс в течение 5 секунд для сохранения и выхода.(1-старт-стопГазовый Электрический гибридный автомобиль)

8. HUD не может автоматически включаться

Вертикальное нажатие в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 11 раз в меню 11, по умолчанию параметр 132, нажмите вправо или влево, измените его на 128, вертикальный пресс в течение 5 секунд для сохранения и выхода.
