МногофункциональныйРелеФункция Описание

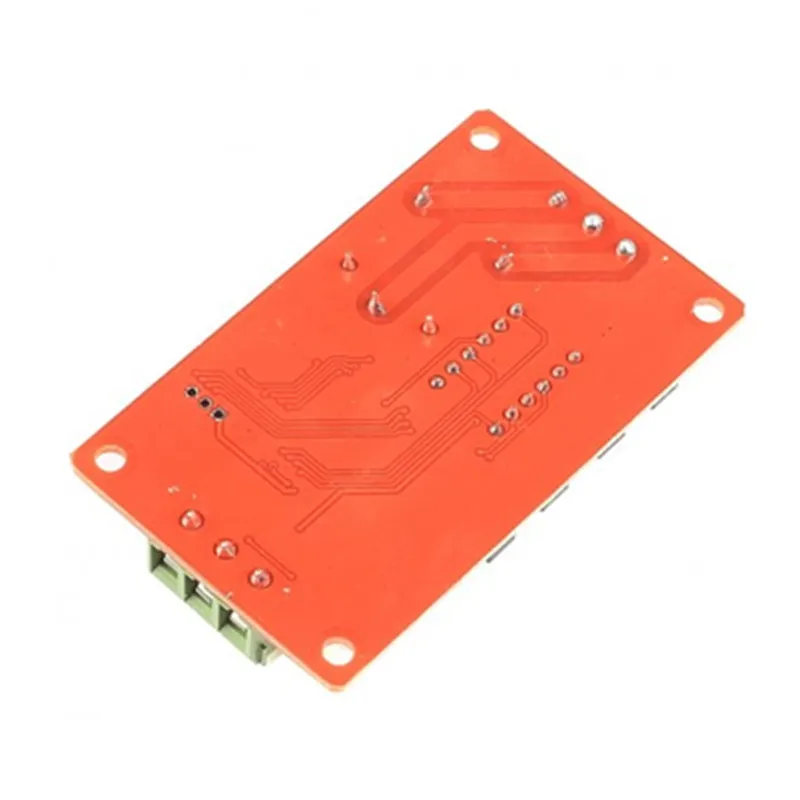

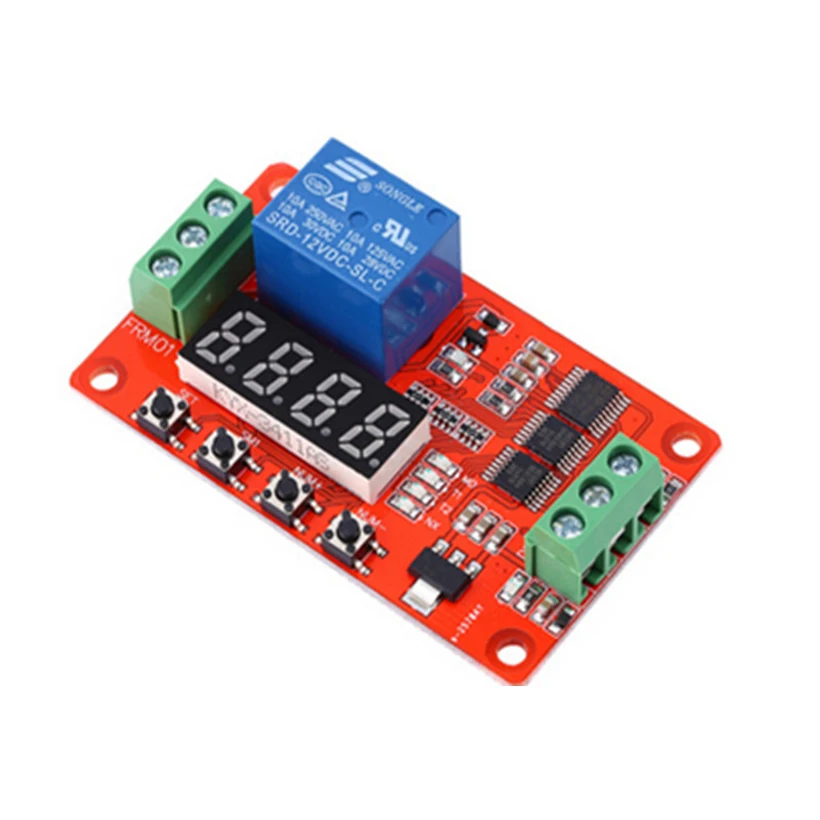

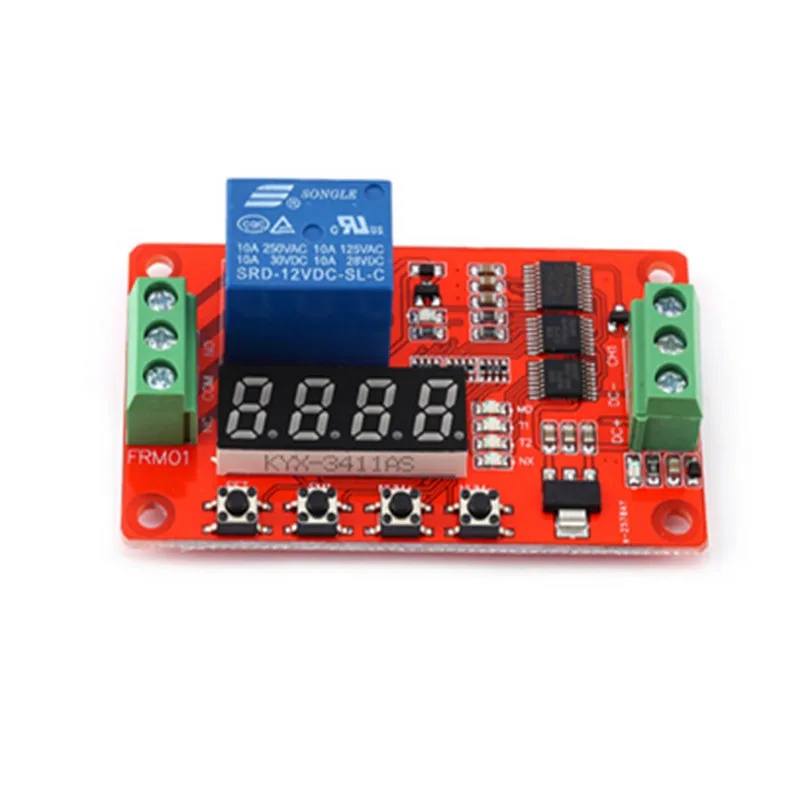

FRM01МногофункциональныйРеле контроля холодильного агрегата,Предназначен для различных потребностей пользовательского дизайна, использование микроконтроллера в качестве основного блока управления, предустановка18Функции, и могут быть настроены в соответствии с потребностями пользователя, и добавить другие конкретные функции.

Модуль добычи полезных ископаемыхС высококачественным реле мощности, Триод высокой мощности высокого напряжения, красный и синий сигнальный индикатор, военная двухсторонняя печатная плата, тканевая плата, чтобы рассмотреть комплексную, стабильную работу, может быть широко использован в различных случаях управления питанием.

Особенности:

1.Новое обновление до версии 2,0, функция модуля от предыдущих 8, увеличена до 18, чтобы удовлетворить больше потребностей приложений;

2.Увеличьте функцию анти-реверса источника питания, а не из-за неправильного модуля повреждения источника питания;

3.Используя высококачественный модуль питания высокого давления, замените предыдущий дискретный источник питания, система более Стабильная и надежная;

4.Увеличение 0,1 секундный таймер функция, точность синхронизации от предыдущего 0,1 секунд, обновление до 0,01 секунд;

5.Увеличьте автоматическую функцию энергосбережения, пользователь может настроить свой собственный.

МодульОсобенности

Пользователь может выбрать следующее, нажав клавишу и дисплей18Одна из функций, вы можете установить и сохранить параметры функции, вы также можете просмотреть текущие функции параметров, параметры минимального времени0,1Sec регулируется, точность лучше 0.01. Во-вторых, в инструкции по эксплуатации конкретных настроек вы можете получить от поставщика.

     Теплый наконечник: функция 1-8 работает самостоятельно, функция 9-18 требует импульсного сигнала (Длительность работы на высоком уровне не короче20 мс, то же самое ниже) Запуск триггера.

Функция 1:

Время тяги: после включения питания, задержкиT1Реле времени тянет,T1В0,1Секунды-270 часовМежду регулируемым, к интерфейсу CH1, высокоуровневый импульсный сигнал, повторяет более одной функции;

Функция 2:

Выключение времени: реле на реле при включении питания, задержкаT1Реле времени отключенияT1В01.Секунды-270 часовМежду регулируемым, к интерфейсу CH1, высокоуровневый импульсный сигнал, повторяет более одной функции;

Функция 3:

Время тяги, а затем отключения: после включения, реле не тянет первый раз, после задержки времени T1 прибыл после реле тяги; Время тяги T2 прибыл после отключения Реле, время задержкиT1И T2 в0,1 секунд-270 часовМежду регулируемым, к интерфейсу CH1, высокоуровневый импульсный сигнал, повторяет более одной функции;

Функция 4:

Отключение времени и затем включение: после включения питания реле немедленно тянет, время задержки T1 приходит после выключения реле; Время отключения T2 прибывает после того, как реле тянет, время задержкиT1И T2 в01.Секунды-270 часовМежду регулируемым, к интерфейсу CH1, высокоуровневый импульсный сигнал, повторяет более одной функции;

Функция 5:

Режим бесконечного цикла синхронизации 1: после включения питания реле не тянет первый раз, после задержки T1 прибыл после натяжения реле; Время тяги T2 прибыло после отключения Реле, И затем повторите вышеуказанное состояние,Время задержкиT1И T2 в01.Секунды-270 часовМежду регулируемым, к интерфейсу CH1, высокоуровневый импульсный сигнал, вы можете начать вышеуказанную функцию;

Функция 6:

Режим бесконечного цикла синхронизации 2: после включения питания, реле немедленно тянет и время задержки T1 прибывает после выключения реле; Время отключения T2 прибывает после того, как реле тянет, И затем повторяет вышеуказанный статус,Время задержкиT1И T2 в01.Секунды-270 часовМежду регулируемым, к интерфейсу CH1, высокоуровневый импульсный сигнал, вы можете начать вышеуказанную функцию;

Функция 7: пройденное расстояние

Ограниченный режим синхронизации 1: на основе функции 5, увеличение количества циклов, на этот разT1И T2 в01.Втор-9999 секундМежду регулируемым количеством циклов NX, регулируемым в 1-9999 раз, к интерфейсу CH1, высокоуровневому импульсному сигналу, вы можете начать вышеуказанную функцию;

Функция 8:

Ограниченный режим синхронизации цикла 2: на основе функции 6, увеличение количества циклов, на этот разT1И T2 в01.Втор-9999 секундМежду регулируемым количеством циклов NX, регулируемым в 1-9999 раз, к интерфейсу CH1, высокоуровневому импульсному сигналу, вы можете начать вышеуказанную функцию;

Функция 9:

Автономный Режим реле: к интерфейсу реле CH1, высокоуровневому импульсному сигналу, реле тянет, а затем к высокоуровневому импульсному сигналу.

Функция 10:

Режим пускового реле: к интерфейсу реле CH1, сигнал высокого уровня, тяга реле, высокий уровень исчезает, реле отключено.

Функция 11:

Пусковое реле: после того, как реле не двигается, к интерфейсу CH1, высокоуровневый импульсный сигнал, задержкаT1Реле времени тянет,T1В0,1Секунды-270 часовМежду регулируемым, повторите интерфейс CH1 к высокоуровневому импульсному сигналу, повторите несколько функций;

Функция 12:

Отключение триггера: после того, как реле питания не переходит к интерфейсу CH1, высокоуровневый импульсный сигнал, реле тяги, задержкиT1Реле времени отключенияT1В01.Секунды-270 часовМежду регулируемым, повторите интерфейс CH1 к высокоуровневому импульсному сигналу, повторите несколько функций;

Функция 13:

Триггер тайминга и затем отключение: после включения реле не перемещается к интерфейсу CH1, высокому импульсному сигналу, время задержки T1 прибыл после того, как реле потянет; pull time T2 прибыл после выключения реле, время задержкиT1И T2 в0,1 секунд-270 часовМежду регулируемым, повторите интерфейс CH1 к высокоуровневому импульсному сигналу, повторите несколько функций;

Функция 14:

Триггер отключается, а затем вытягивается: после того, как реле не перемещается к интерфейсу CH1, импульсный сигнал высокого уровня, реле немедленно тянет, время задержки T1 прибыл после отключения Реле; время отключения T2 прибыло после натяжения реле, время задержкиT1И T2 в01.Секунды-270 часовМежду регулируемым, повторите интерфейс CH1 к высокоуровневому импульсному сигналу, повторите несколько функций;

Функция 15:

Режим неограниченного цикла синхронизации 1: после того, как реле питания не работает, к интерфейсу CH1, импульсный сигнал высокого уровня, время задержки T1 прибыл после натяжения реле; pull time T2 прибыл после отключения Реле, а затем повторите вышеуказанное состояние,Время задержкиT1И T2 в01.Секунды-270 часовМежду регулируемым, повторите интерфейс CH1 к высокоуровневому импульсному сигналу, вы можете начать вышеуказанную функцию;

Функция 16:

Режим бесконечного цикла синхронизации 2: после включения питания реле не работает, к интерфейсу CH1, высокоуровневому импульсному сигналу, реле немедленно тянет, время задержки T1 прибыл после отключения Реле; время отключения T2 прибыло после натяжения реле, а затем повторите статус выше,Время задержкиT1И T2 в01.Секунды-270 часовМежду регулируемым, повторите интерфейс CH1 к высокоуровневому импульсному сигналу, вы можете начать вышеуказанную функцию;

Функция 17:

Ограниченный режим синхронизации 1: на основании функции 15, увеличение количества циклов, на этот разT1И T2 на01.Втор-9999 секундМежду регулируемым, количеством циклов NX, регулируемым в 1-9999 раз, повторите интерфейс CH1 к высокому импульсному сигналу, вы можете начать вышеуказанную функцию;

Функция 18:

Ограниченный режим синхронизации цикла 2: на основании функции 16, увеличение количества циклов, на этот разT1И T2 в01.Втор-9999 секундМежду регулируемым, количеством циклов NX, регулируемым в 1-9999 раз, повторите интерфейс CH1 к высокому импульсному сигналу, вы можете начать вышеуказанную функцию;

Два интерфейсный модуль

Модуль Управление:У3Линейный интерфейс, все интерфейсы являются терминалами, удобны для пользователя

1,DC +: Положительный источник питания постоянного тока (доступны модули 5 В, 12 В и 24 В)

2,(Dc-ac): Отрицательный источник питания постоянного тока

3, CH1: Входной интерфейс обнаружения, активный высокий

Релейный выход:У3Линейный интерфейс, все интерфейсы имеют терминалы

1, нет:Реле, как правило, открытый интерфейс, реле перед вытягиванием, после соединения с COM1 укороченным

2, COM:Реле общего интерфейса

3, NC:Реле нормально закрытого интерфейса, реле перед конвергенцией с COM1 коротким, тянуть после подвески

Грузоподъемность:Нормально открытый порт Максимальная грузоподъемность: DC 0-30 в/10A, AC 0-250 В/10A

Нормально закрытый порт Максимальная грузоподъемность: DC 0-28V / 10A, AC 0-125V / 10A
