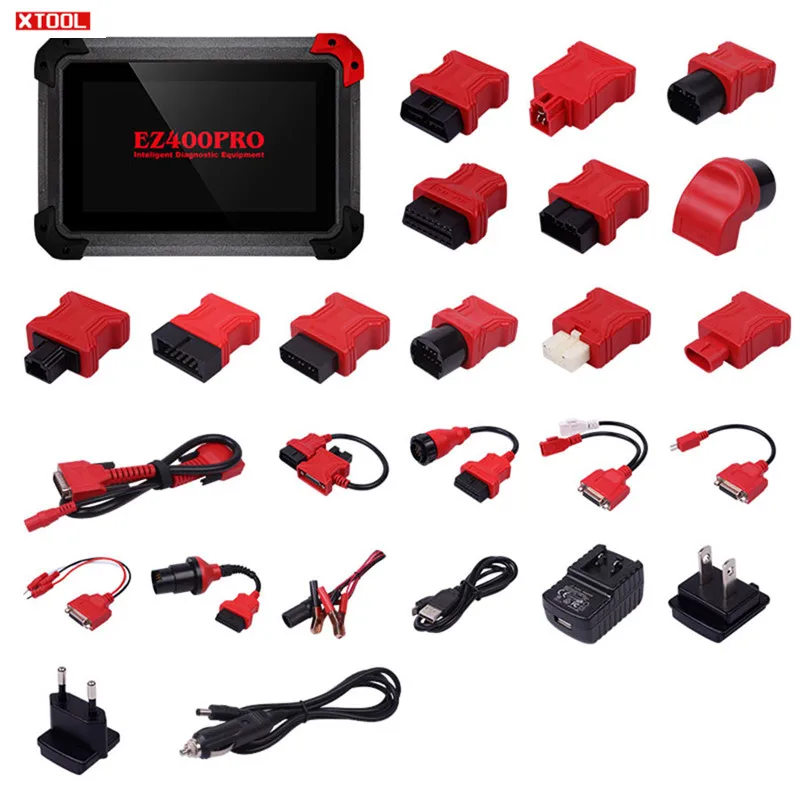

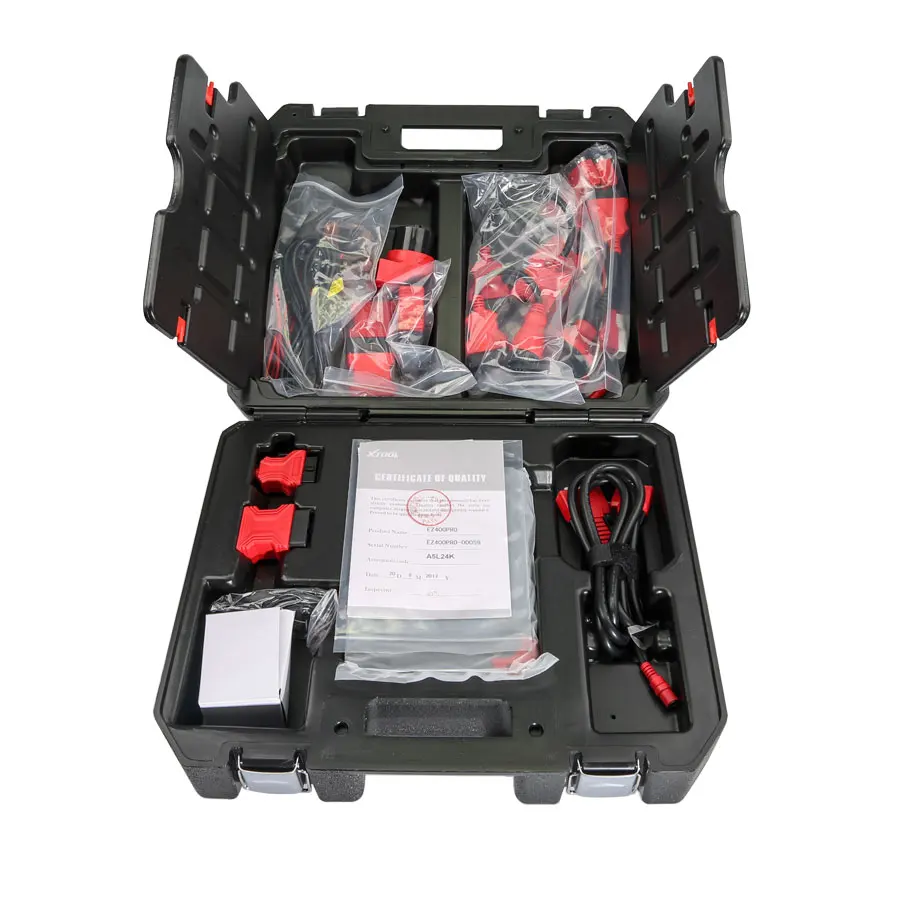

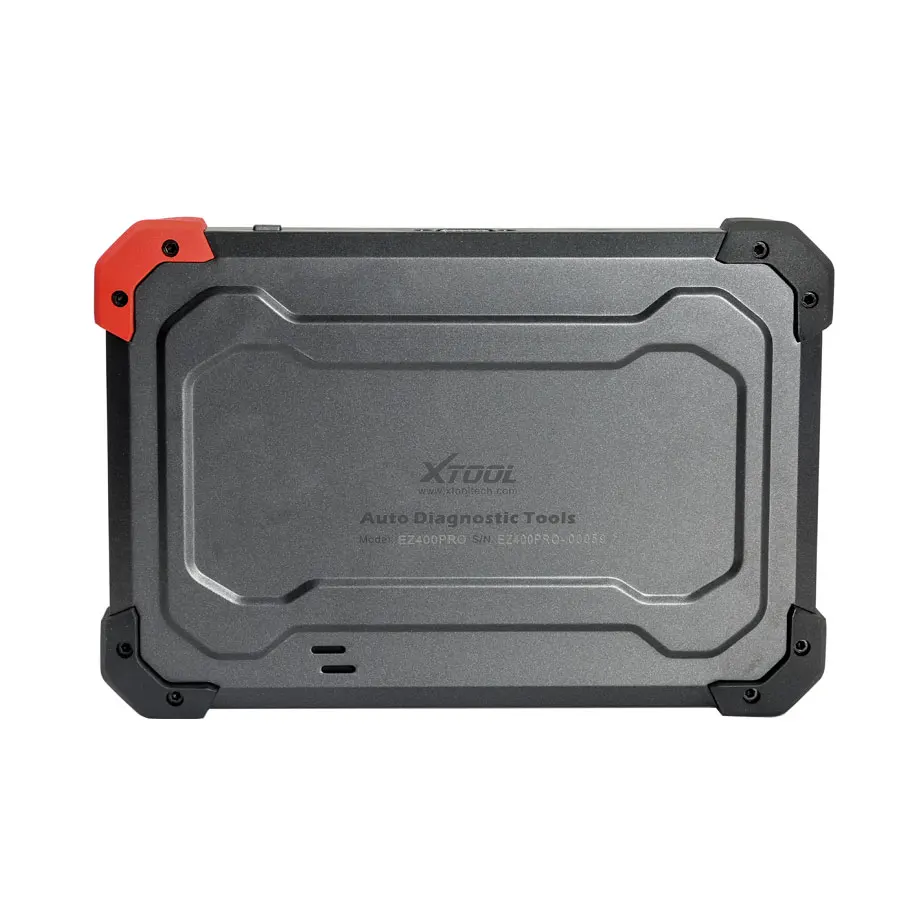

XTOOL EZ400 PRO планшет диагностический инструмент такая же функция как PS90 Авто

XTOOL EZ400 PRO планшет диагностический инструмент такая же функция как PS90 Авто

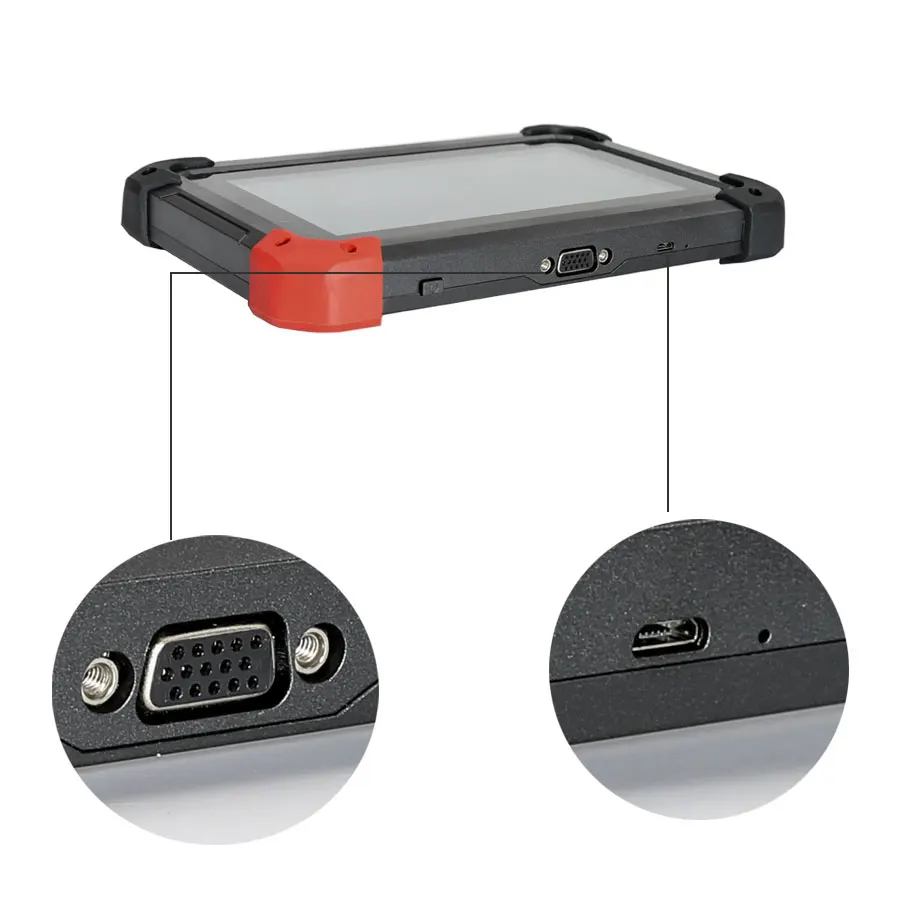

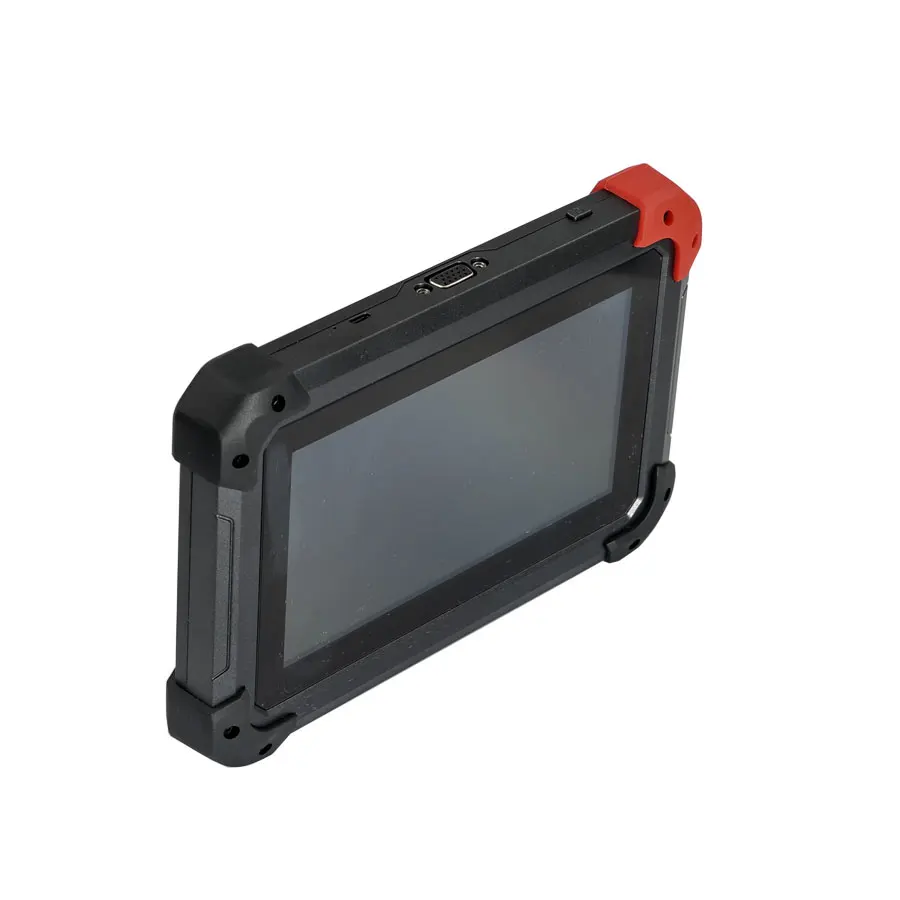

Вид сверху планшета EZ400PRO

①MicroUSB: зарядка аккумулятора или синхронизация данных с ПК
② DB15 порт: Sup порт s проводное соединение с автомобилем с помощью кабеля
③ Кнопка питания: Включение или выключение питания

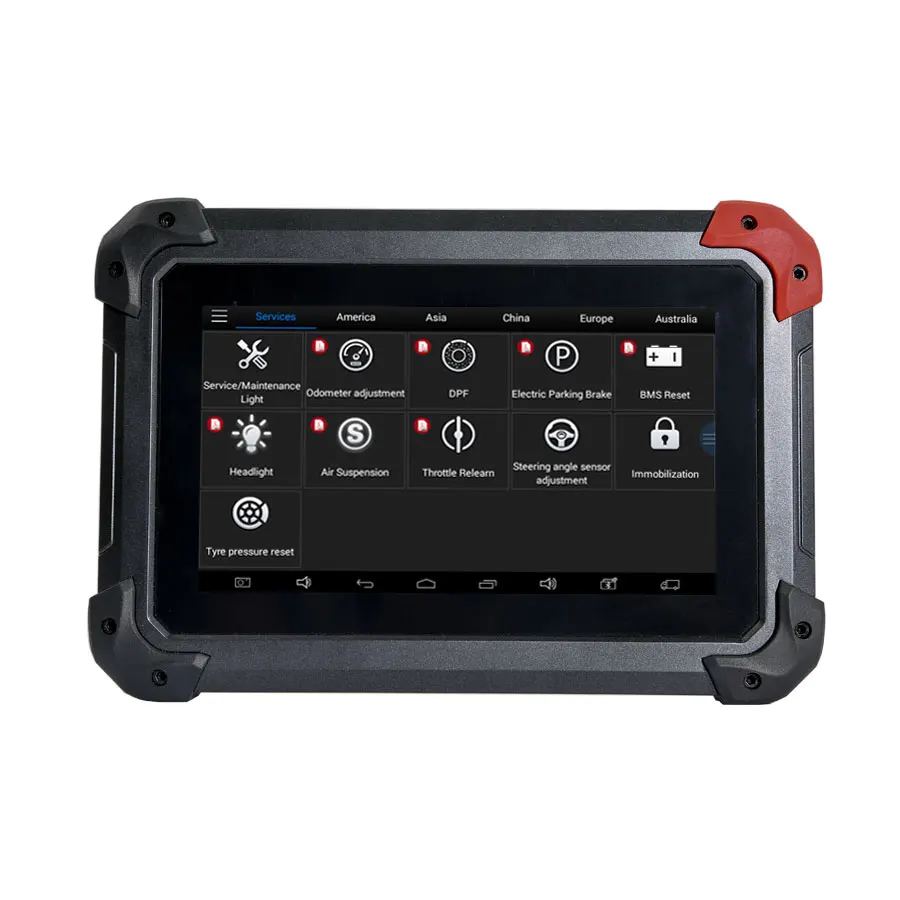

Нажмите на приложение EZ400PRO, основной интерфейс и подменю отображаются ниже.

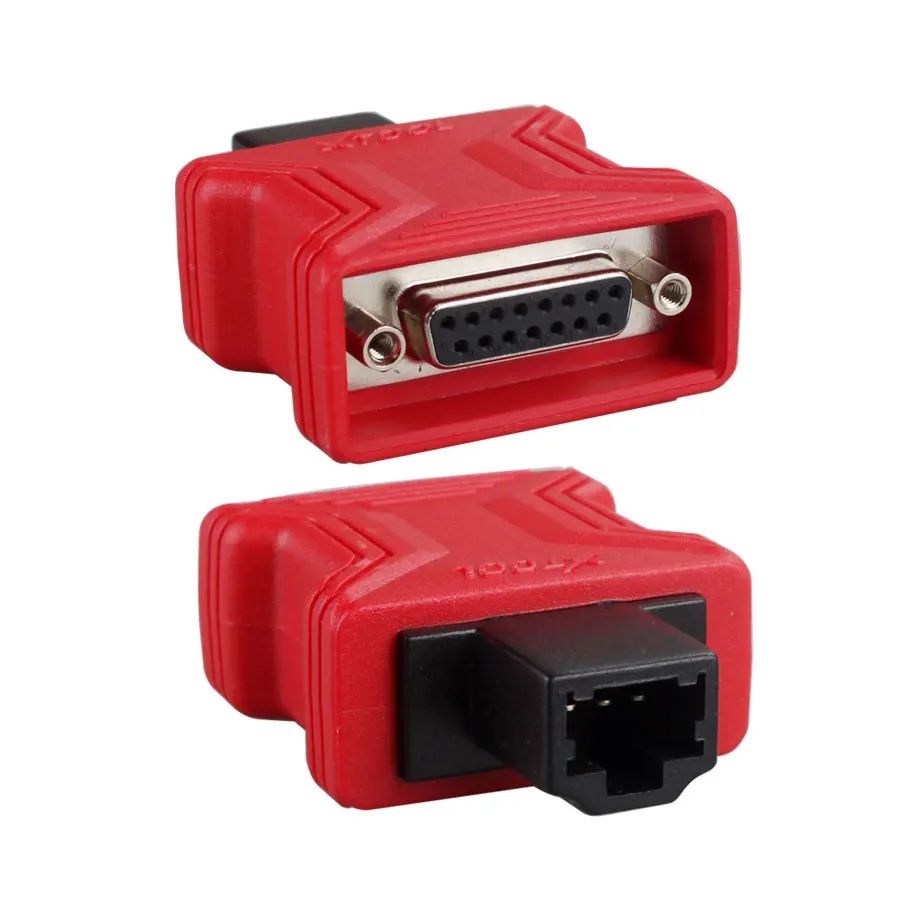

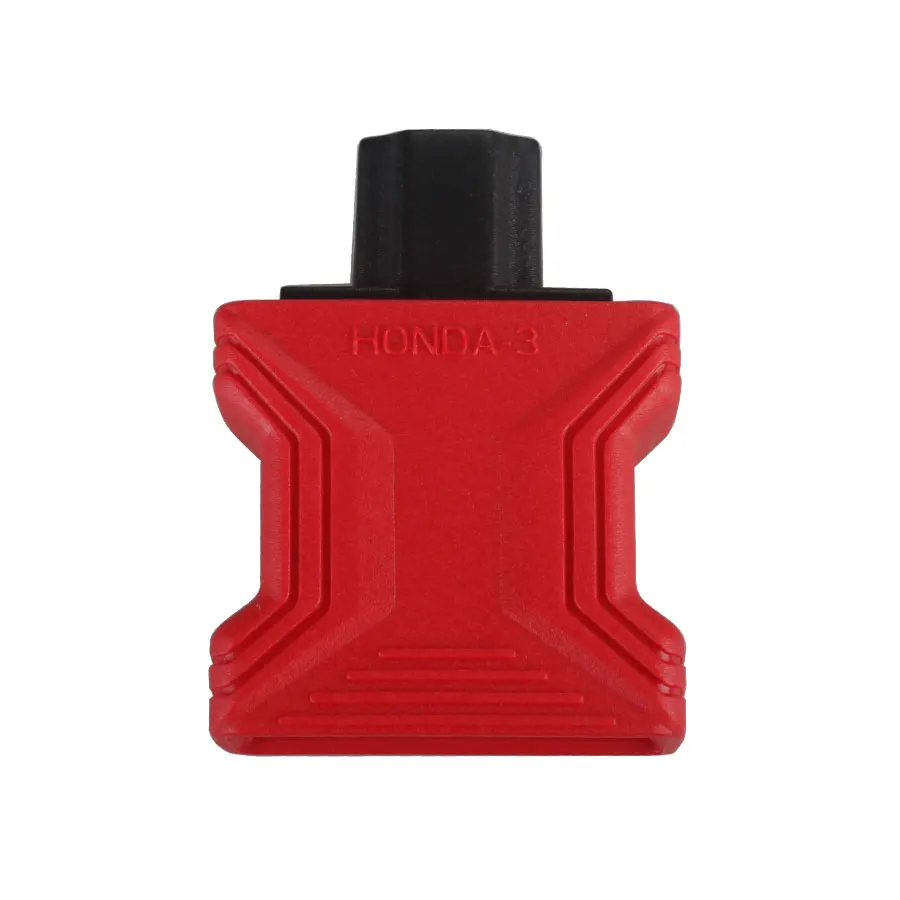

Тест на подключение транспортного средства

Проводное соединение ① & rarr;② & rarr;③ & rarr;④
A. Подключите кабели и EZ400PRO в следующем порядке: ① & rarr;② & rarr;③ & rarr;④
B. Включите зажигание и включите планшет EZ400PRO, затем нажмите на приложение EZ400PRO для тестирования транспортных средств. (Показано ниже)

① Основная рамка EZ400PRO ② главный Тестовый Кабель ③ OBDⅡ-16 ④ транспортное средство

1. Источник питания транспортного средства должен соответствовать нормальным размерам напряжения DC4.8V---5V.
2. При испытании проводки на натяжение и вилку пользователи должны прижать передний конец проводки, чтобы тянуть и подключать, а не тянуть среднюю часть
Проводов. Пользователи должны проверять соответствующее направление порта и подключать его горизонтально, когда они подключают проводку,
Вместо того, чтобы вставлять косой способ, который может повредить терминал.
3. При тестировании некоторых специальных функций пользователи должны управлять устройством в соответствии с инструкциями по эксплуатации. Для транспортного средства,
Это должно строго соответствовать требованиям, например, условия, при которых некоторые модели транспортных средств должны быть выполнены следующим образом:
Температура двигателя 80 ℃/105 ℃, выключить нагрузки (например, фары, кондиционер и т. Д.), поставить педаль акселератора в выпущенном положении и т. Д.
4. ECU для китайских моделей отечественных транспортных средств является относительно беспорядочным, поэтому, когда пользователи отвечают условиям, таким как автомобиль не может быть протестирован или
Данные тестирования неверны, они должны рассмотреть, соответствует ли выбранное меню тестируемой электронной системе управления, или они могут найти
Автомобиль ECU и выбрать правильное меню в соответствии с моделью номер на этикетке ECU.
5. Если пользователи не могут найти протестированную модель транспортного средства или электронную систему управления в тестовом меню EZ400PRO, им может потребоваться обновить программное обеспечение или
Проконсультируйтесь с Отделом технического обслуживания Xtool
6. Запрещено тестировать соединение с помощью жгута, а не из Xtool, чтобы избежать ненужных потерь.
7. Запрещено отключать питание непосредственно в связи между EZ400PRO и транспортным средством. Пользователи должны отменить задачу и вернуться к основному
Интерфейс, затем выключить питание.
8. Устройство должно быть поставлено и слегка поднято, чтобы избежать столкновения при использовании EZ400PRO. При нажатии на экран, прикоснитесь к нему мягко, чтобы гарантировать
Срок службы сенсорного экрана.
9. В течение длительного периода неиспользования, пожалуйста, отключите питание и выключите его.

После того, как планшет EZ400PRO подключен к транспортному средству через основной кабель, диагностику можно провести сейчас.
Диагностический интерфейс отображается ниже.

Пользователи могут выбрать меню в соответствии с их фактическими потребностями:
Выбор для Европы означает вход в меню европейских автомобилей, выбор для Азии означает вход в меню азиатских автомобилей, выбор для Америки
Означает вход в меню американских автомобилей, выбор для Китая означает вход в меню китайских автомобилей. Пользователи также могут вводить модель автомобиля для поиска.

Функции тестирования

Возьмите автомобиль Volkswagen, например, выберите диагностику, затем выберите автомобиль европы, пользователи могут видеть логотип Volkswagen. Если логотип не был виден,
Проведите пальцем вверх и вниз или введите модель автомобиля для исследования.

Чтение ECU

Эта функция заключается в считывании информации о версии ECU, которая является эквивалентом «идентификации системы» или «информации о системе» в некоторых
Электронные системы управления, все предназначены для чтения программного обеспечения и аппаратных версий, как показано ниже.

Чтение DTCs

Выберите чтение кодов неисправностей для чтения кодов неисправностей, хранящихся в ECU. Экран покажет код неисправности и его определение при прочтении проблемы
Коды, как показано ниже.

Совет: в процессе диагностики, если устройство показывает «Система в порядке» или «Нет кода неисправности», это означает, что нет связанных проблем
Код, хранящийся в ECU или некоторые проблемы, не находятся под контролем ECU, большинство из этих проблем-проблемы с механической системой
Или проблемы с схемой управления, также возможно, что сигнал датчика может смещаться в пределах, что можно оценить в реальных данных.

Чистый DTCs
Вернитесь к предыдущему шагу, выберите Clear DTCs для очистки текущей и исторической памяти кодов неисправностей в ECU. Выполнение этой функции
Очистит все текущие и предыдущие коды неисправностей. Убедитесь, что коды неисправностей были записаны перед очисткой, как показано ниже.

Чтение данных в реальном времени
Авто ECUs отправляет рабочие параметры и рабочий статус различных компонентов в виде электронного сигнала, здесь электронный сигнал
Относится к живым данным. Общие данные о двигателе включают скорость двигателя, напряжение датчика положения дроссельной заслонки, напряжение датчика кислорода, охлаждающую жидкость
Температура, угол движения зажигания, режим переключения холостого хода, температура впускного воздуха, давление впуска и т. Д.

Советы: данные в реальном времени являются важной функцией технического обслуживания техников для дальнейшей диагностики проблем. Эта функция требует технического обслуживания
Технические специалисты хорошо знакомы с данными датчиков каждой системы, управляющими сигналами и режимами управления, все из которых являются незаменимой основой использования
Функция обработки данных в режиме реального времени для технического обслуживания.

Режимы отображения
Есть два режима для просмотра данных в реальном времени, пользователи могут выбрать оптимальный режим в соответствии с их собственными потребностями и различными типами параметров.
Режим приборной панели: отображение параметров в виде имитации графического инструмента.
Режим графика: отображение параметров в виде графика.

Специальные функции
Более специальные функции будут обнаружены в различных моделях автомобилей.

Испытание на срабатывание/Воздействие/компоненты
Условия испытаний: зажигание на выключенном двигателе
Если двигатель запущен или распознан сигнал скорости вращения, диагностика приводящего в действие компонента будет прервана.
В процессе диагностики приводящих в действие компонентов один компонент всегда будет находиться в состоянии запуска до тех пор, пока не активируется Следующий компонент.
Перед повторной диагностикой приводящих в действие компонентов пользователи должны запустить двигатель в короткие сроки или выключить зажигание в течение 2 секунд.
Приводные компоненты могут быть проверены слухом или прикосновением.
В процессе диагностики всех приводящих компонентов Электрический топливный насос всегда работает.
10 минут спустя, включение компонентов диагностики прекращается.
Приводной компонент: он отвечает за выполнение различных инструкций, выпущенных ECU, который является завершением инструкции.

Вернитесь к динамическим диагностическим данным, введите тест на приводные компоненты, и он отобразит меню приводящих компонентов
Которые проводят проверку действий, как показано ниже.

Настройки
Выберите настройки ввода; Пользователи могут задать язык, блок и другие параметры, связанные с системой:
Язык s: Выберите язык. Выберите нужный вариант из нескольких языков справа.

Единицы измерения: Выберите единицы измерения. Пользователи могут использовать метрические или английские измерения.

Системные настройки: Настройка системы Android, такие как беспроводная, Аудио частота, светильник sensationи т. д.
