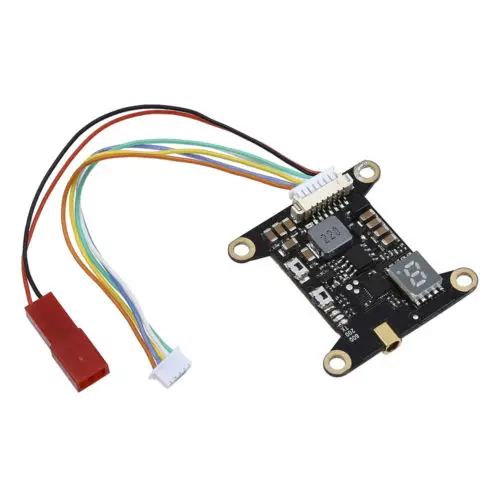

EWRF e709TM3 5 8G 200mW 48CH FPV беспроводной модуль передатчика AV 5V для F3 F4 контроллера

EWRF e709TM3 5 8G 200mW 48CH FPV беспроводной модуль передатчика AV 5V для F3 F4 контроллера

EWRF e709TM3 5,8G 200mW 48CH FPV беспроводной AV передатчик Модуль 5V для F3 F4 Контроллер полета

Описание товара

Основные характеристики

NAdjustable 4 мощности: 25 МВт/200 мВт/600 мВт/выкл

Сертификация nCE/FCC-блокировка по умолчанию для ограничения мощности на 25 МВт/питмод и каналы в пределах легальных полос во многих странах

NClean powerup и переключение каналов без помех на другие

NBeltflight/Cleanflight OSD Настройка мощности, полос, каналов и питmode

NOverheating защита в чехол от преждевременных повреждений.

Дополнительная защита обеспечивает питание без антенны

NPitmode (питание включено в выключение)-протестируйте и установите четырехъядерный процессор без помех для других

Изменения nChannel и настройка Pitmode через PWM

N2-6S Входная мощность поддерживается

N5V BEC выход для камеры, RC приемник

N36x36 мм Стандартный размер (30,5x30,5 мм с отверстием для крепления)

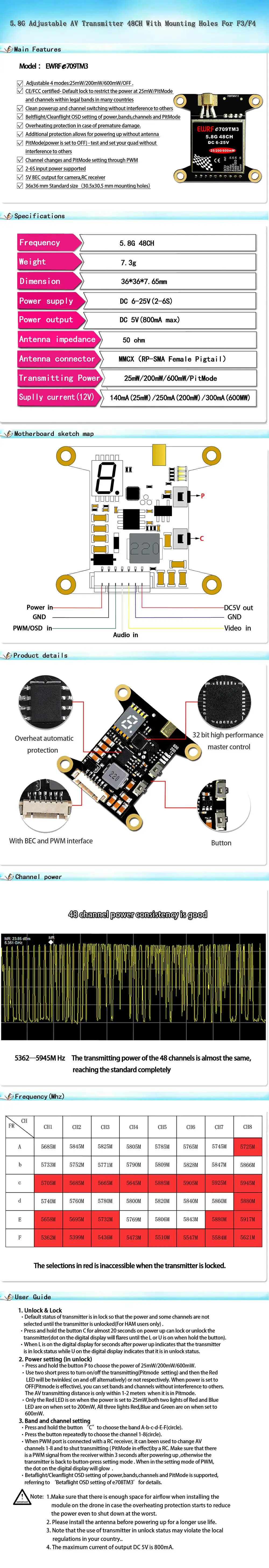

Технические характеристики

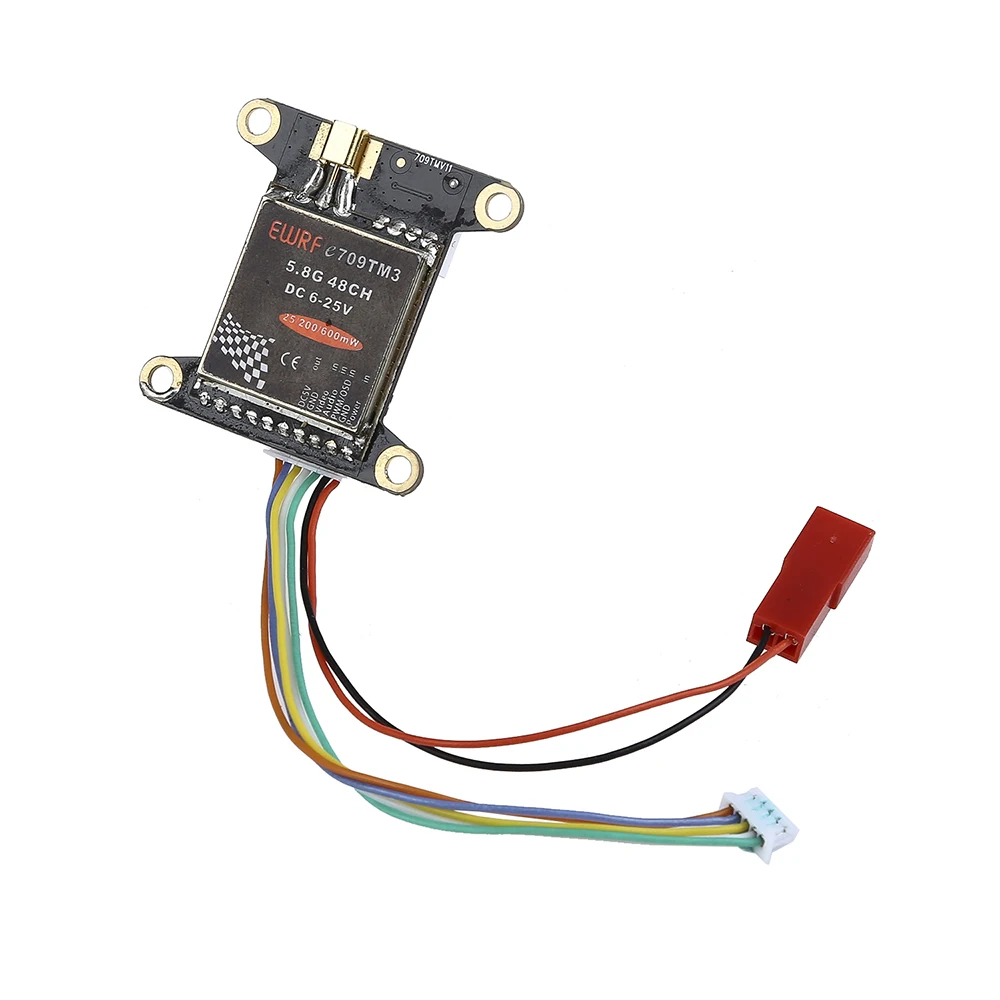

Модель: EWRF e709TM3 (с выходом DC 5V)

NFrequency: 5,8G 48CH

Мощность передачи: 25 МВт/200 мВт/600 мВт/выкл

Источник питания: 6-25 В постоянного тока (2-6S)

Ток подачи (12 В):140 мА (25 МВт)/250 мА (200 МВт)/300 мА (600 мВт)

Выходная мощность: 5 В постоянного тока (800 мА макс)

Сопротивление антенны: 50 Ом

Разъем антенны: MMCX Female( RP-SMA штыревой косички)

NWeight: 7,3 г

Размер: 36*36*7,65 мм

Руководство пользователя

1. Разблокировка и блокировка

Состояние передатчика по умолчанию блокируется, так что питание и некоторые каналы не выбраны, пока передатчик не разблокирован (только для пользователей HAM).

Нажмите и удерживайте кнопку C в течение почти 20 секунд при включении питания, может заблокировать или разблокировать передатчик (точка на цифровом дисплее загорится, пока L или U не загорятся, когда удерживает кнопку).

Когда L находится на цифровом дисплее в течение нескольких секунд после включения питания, означает, что передатчик находится в состоянии блокировки, а U на цифровом дисплее означает, что он находится в состоянии разблокировки.

2. Настройка мощности (в разблокировке)

Нажмите и удерживайте кнопку P, чтобы выбрать мощность 25 МВт/200 мВт/600 мВт.

Используйте два коротких нажатия, чтобы включить/выключить передачу (Настройка режима питании), а затем красный светодиодный индикатор будет мерцать (включение и выключение в качестве альтернативы) или нет соответственно. Когда питание установлено выключено (питрежим эффективен), вы можете установить полосы и каналы без помех для других. Расстояние передачи AV составляет всего 1-2 метра, когда он находится в питопе.

NOnly красный светодиодный включается, когда мощность установлен до 25 МВт, оба огни красный и синий светодиодный находятся на при установке на 200 МВт, все три светодиода красного цвета, синий и зеленый включены, когда установлен до 600 мВт.

3. Настройка полосы и канала

Нажмите и удерживайте кнопку C, чтобы выбрать ленту A-b-c-d-E-F (окружность).

Нажмите кнопку повторно, чтобы выбрать канал 1-8 (круг).

Когда PWM порт соединен с приемником RC, он может использоваться для изменения av-каналов 1-8 и для отключения передачи (Pitmode в силу) RC. Убедитесь, что сигнал PWM от приемника находится в течение 3 секунд после включения питания, в противном случае передатчик возвращается в режим настройки кнопки. Когда в режиме настройки PWM, точка на цифровом дисплее будет светиться

Поддерживается Настройка nBetaflight/Cleanflight OSD мощности, диапазонов, каналов и питmode, для получения подробной информации обратитесь к настройке OSD to'Betaflight e708tm3'.

Частота (МГц)

Выбор красного цвета недоступен, когда передатчик заблокирован.

Примечание: 1. Убедитесь, что при установке модуля на Дрон достаточно места для воздушного потока, чехол Защита от перегрева начинает уменьшать мощность даже для выключения в самом плохом состоянии.

2. Пожалуйста, установите антенну перед включением питания для более длительного использования.

3. Обратите внимание, что использование передатчика в состоянии разблокировки может нарушить локальный

Правила в вашей стране ..

4. Максимальный ток на выходе 5 в постоянного тока составляет 800 мА.
