TM1637 4 бит цифровой светодиодный Дисплей модуль для arduino 7 сегментный 0 36 дюйма часы
История изменения цены
*Текущая стоимость 414,70 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-20-2026 | 493.7 руб. | 518.34 руб. | 505.5 руб. |
| Mar-20-2026 | 489.1 руб. | 513.17 руб. | 501 руб. |
| Feb-20-2026 | 410.52 руб. | 431.46 руб. | 420.5 руб. |
| Jan-20-2026 | 480.92 руб. | 504.91 руб. | 492 руб. |
| Dec-20-2025 | 418.16 руб. | 439.46 руб. | 428.5 руб. |
| Nov-20-2025 | 472.16 руб. | 496.58 руб. | 484 руб. |
| Oct-20-2025 | 468.65 руб. | 491.61 руб. | 479.5 руб. |
| Sep-20-2025 | 464.54 руб. | 487.54 руб. | 475.5 руб. |
| Aug-20-2025 | 460.9 руб. | 483.58 руб. | 471.5 руб. |
Описание товара

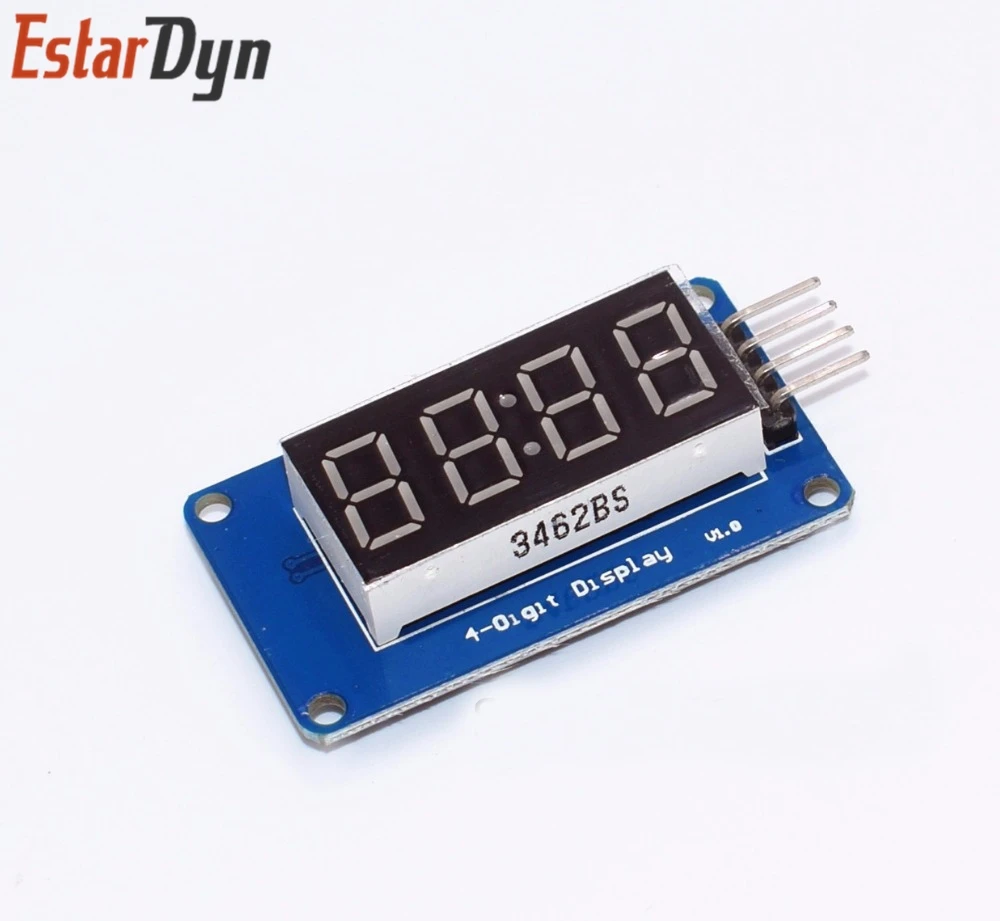

Модуль представляет собой 12-контактный дисплей модуль с 4-точечный общий цифровая трубка (0,36 дюйма) с тактовой частотой. Чип драйвера TM1637. Для получения точного результата нужно всего лишь 2 сигнальные линии, с тем чтобы MCU для того чтобы контролировать 4-разрядный 8-сегментный цифровой светодиодной лампой.
Модуль особенности заключаются в следующем:
Дисплей устройство 4-разрядный Ян Красная цифровая трубка
Цифровая трубка 8 уровня серого регулируемый
Управление уровень интерфейса может быть 5V или 3,3 V
4 М2 позиционирование винтов отверстия для легкой установки
|
Проект |
Минимальное значение |
Типичное значение |
Максимум |
Блок |
|
Напряжение |
3,3 |
5 |
5,5 |
VDC |
|
Ток (@ 5V) |
- |
30 |
80 |
Ма |
|
Размер |
42X24X12 |
Мм |
||
|
Вес |
8 |
G |
||

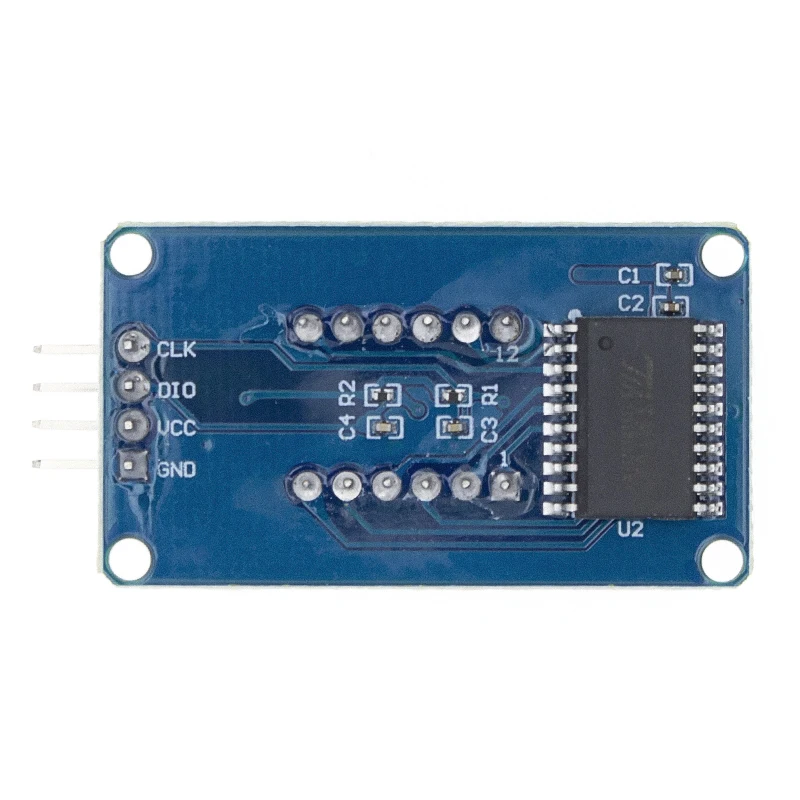

Интерфейс управленияВ общей сложности 4 контакта (GND, VCC, DIO, CLK), GND является наземным, VCC-это источник питания, DIO-это входной и выходной pin, CLK-это штырь сигнала часов;
Цифровая трубка4-разрядный общий анод с 0,36-дюймовая цифровая трубка со счетом точка, выделены красным цветом;
Отверстие для позиционирования: 4 M2 позиционирование винтов отверстия, диаметр отверстия 2,2 мм, который делает модуль просты в установке и позиции, и реализовать модуль комбинированный;
Обзор процедур библиотеки:
1. Часы Дисплей: Применение таймер 1 MCU на материнской плате, чтобы время и пусть 4-разрядный Дисплей.
2. Количество: 0 ~ 9, A, b, C, d, E, F и другие 16 символов поступают справа налево.
3. Секундомер: Используйте таймер 1 MCU на материнской плате и используйте кнопку для реализации функции секундомера.
Оборудование для экспериментов:
Совместимая материнская плата Ard uino Cat duino (не знакомы с аппаратным обеспечением с открытым исходным кодом, можно понять как макетную плату микроконтроллера Atmega328P) и мини-usb-кабель;
1 4-разрядный цифровой дисплей трубки модуль;
4 линии DuPont для подключения интерфейса управления модулем и платы разработки Cat duino;
Экспериментальная процедура:
1. Использование 4 мужских и женских линий DuPont 4-разрядный цифровой дисплейный модуль Подключен к Cat duino, как показано на следующей таблице и рисунке
|
Кот Дуино |
Кабель |
4-разрядный цифровой дисплейный модуль |
|
GND |
Черная линия |
GND |
|
5 В |
Красная линия |
VCC |
|
D2 |
Желтая линия |
Дио |
|
D3 |
Белая линия |
CLK |
2. Подключите Catduino к mini USB. Если вы впервые используете материнскую плату, ее драйвер USB to serial может найти usb-драйверы от драйверов в каталоге IDE Ard uino.
3. Повторно Откройте IDE Ard uino и нажмите кнопку «открыть» на панели инструментов, чтобы открыть рутину числового потока в цифровой трубке.
Выберите Серийный порт, имя платы, нажмите кнопку записи, вы можете сжечь. Эта процедура может сделать 16 символов от 0 ~ 9, A, b, C, d, E, F и т. Д. Поток справа налево.
Функция настройки серой шкалы цифровой трубки-это функция set() в классе TM1637, а Входной параметр-0 ~ 7. Чем больше количество, тем выше яркость.
